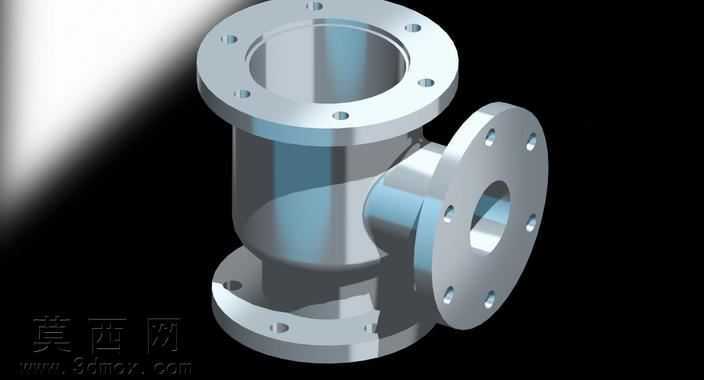

法兰连接角式给水止回阀阀体结构模型

本模型为角式法兰连接给水止回阀的阀体部件，采用三维参数化建模方式完成整体结构构建，建模过程中严格遵循给排水管路阀门的通用设计规范，精准还原阀体的流道形态与连接结构特征。模型整体呈现直角三通式结构，三个连接端均采用标准法兰连接形式，每个法兰端面均匀分布螺栓安装孔，孔位尺寸、法兰厚度、密封面宽度均参照通用管路法兰标准设定，可直接匹配对应通径的管路法兰安装需求。建模时优先采用实体拉伸、旋转切除等基础特征命令构建阀体主体轮廓，针对流道转角位置做了圆弧过渡处理，避免流体流经时产生过大的局部阻力，同时对法兰与筒体连接位置做了加厚补强设计，还原实际铸件的壁厚渐变特征，保证阀体承压能力符合给水工况要求。材质渲染阶段采用金属哑光不锈钢材质，模拟工业铸造阀体的金属质感，对法兰密封面做了高光处理区分加工面与非加工面，通过光影渲染清晰呈现阀体的内外轮廓结构，直观展示流道的走向与腔体空间。设计过程中重点考量阀体的流体通过性能与结构强度的平衡，内部流道无突兀的结构凸起，可有效降低介质流动时的紊流现象，三个法兰端的同轴度、垂直度公差在建模时做了约束设定，保证后续装配时阀瓣、阀盖等部件可顺利完成配合，不会出现安装干涉问题。模型完整还原了阀体的外部安装结构与内部腔体形态，可用于止回阀整体装配的干涉检查、流体仿真分析的基础几何模型，也可作为给排水管路系统布置的配套元件模型使用，结构细节完整，特征参数清晰，可根据实际使用需求调整通径、法兰规格等参数，适配不同压力等级、不同通径的给水管路使用场景。
