工业大型箱体式管道过滤装置结构设计

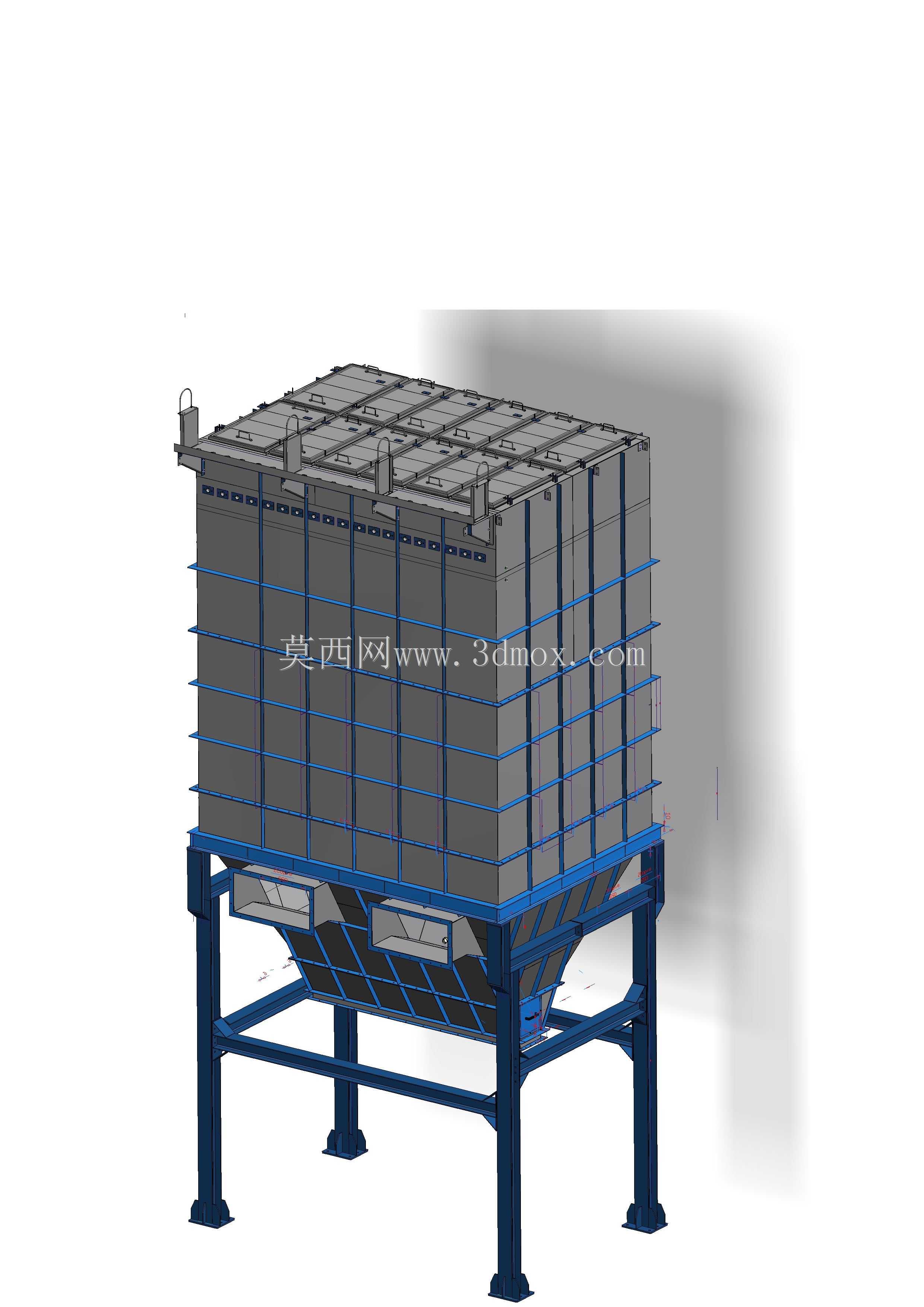

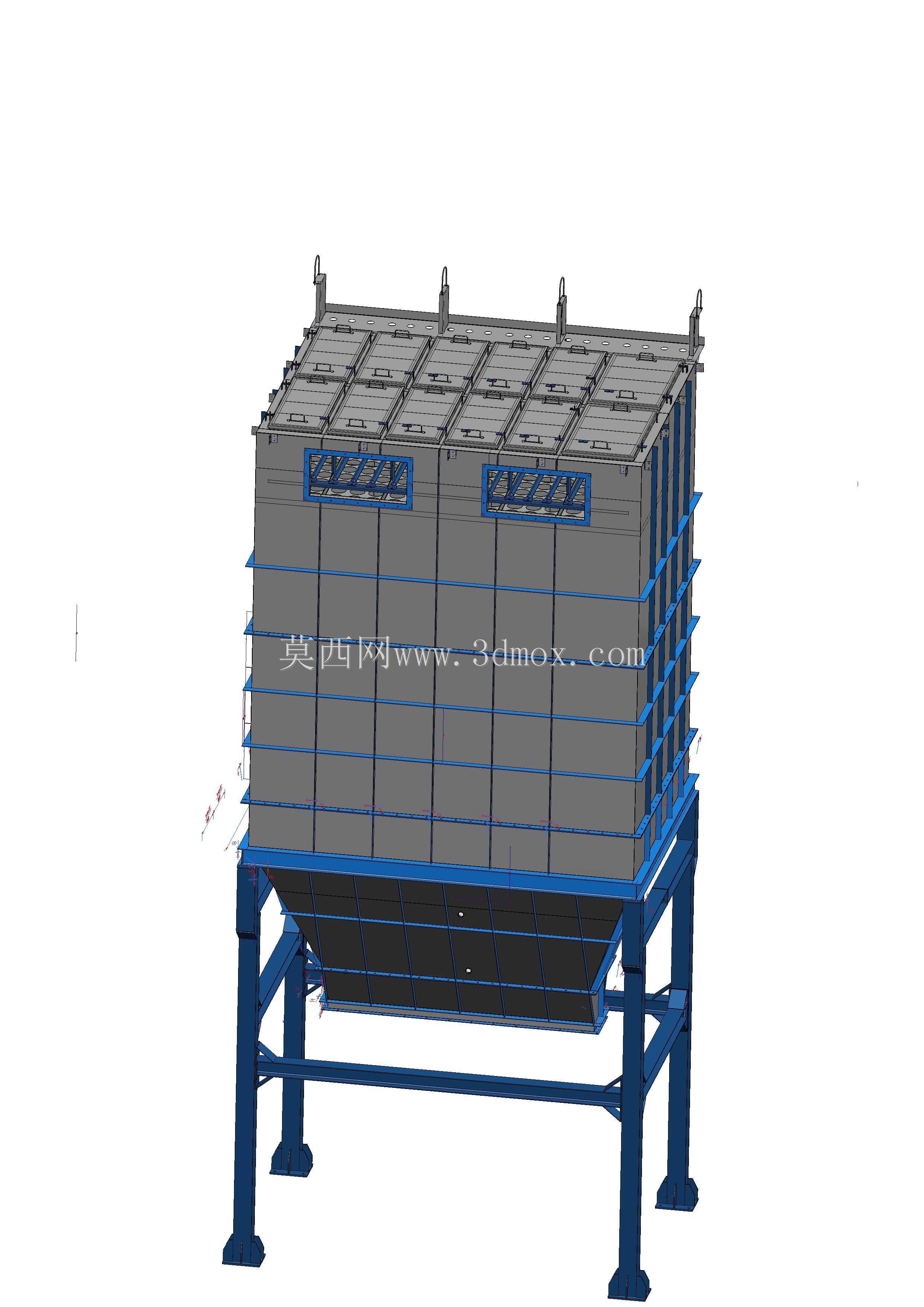

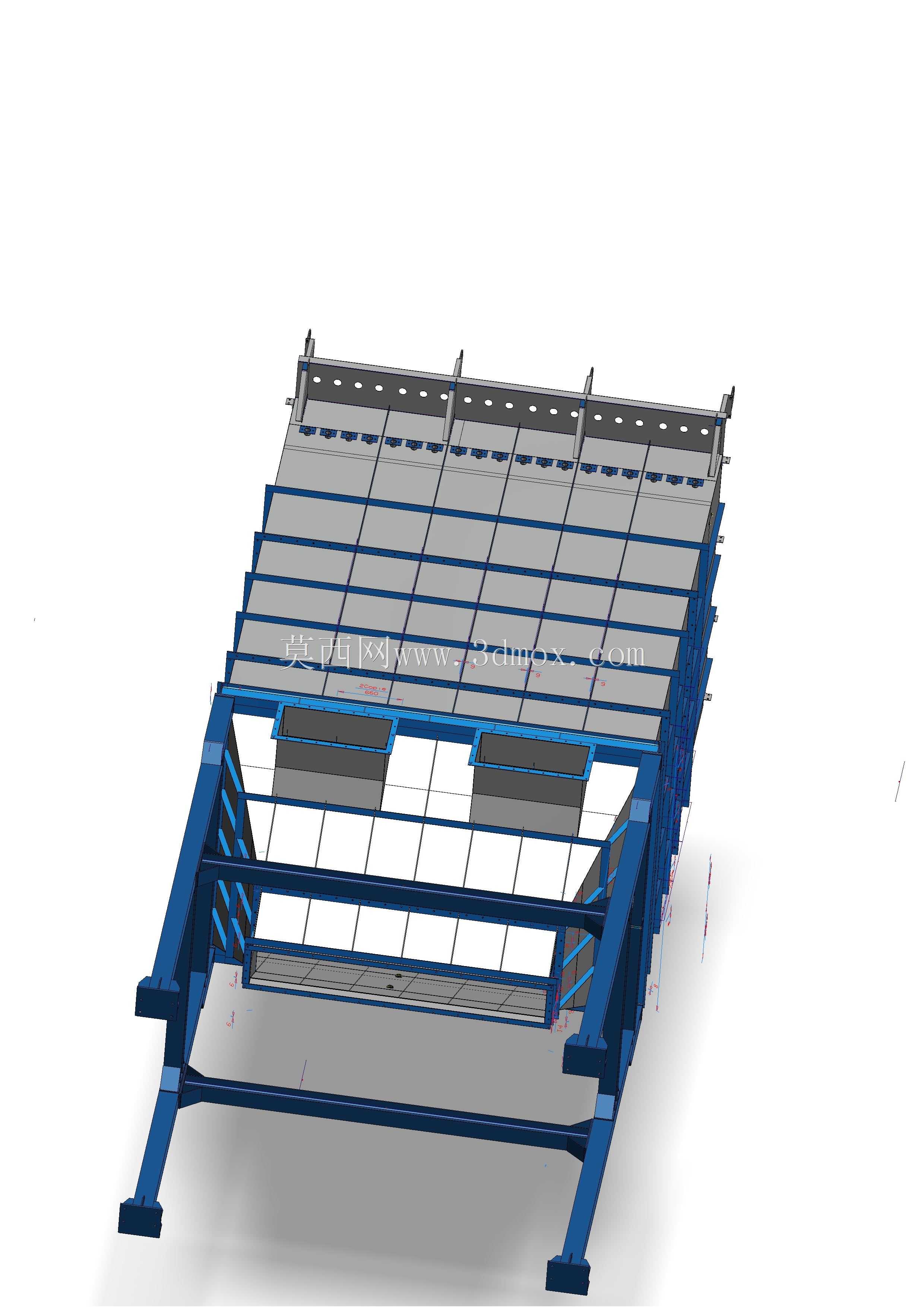

该过滤装置主要应用于工业通风除尘、粉体输送、废气治理等场景的管道系统中，常安装在产尘车间排风管路、粉体物料气力输送管线、工业废气收集支管段位置，承担气固分离、杂质拦截的核心作用，可有效过滤气流中裹挟的粉尘、颗粒碎屑、絮状杂物，避免后端风机、阀门等核心设备被杂质磨损或堵塞，保障整套管路系统长期稳定运行。设备整体采用上箱体下灰斗的经典结构布局，上部为方形过滤腔体，内部可适配安装多组过滤滤芯或滤袋，腔体顶部设置快开式检修压盖，搭配侧边锁紧卡扣结构，无需大型工具即可快速开启完成滤材更换与内部清灰作业，压盖边缘设置密封胶条安装位，可保证腔体运行时的密闭性，避免含尘气体泄漏。下部为渐缩式锥形灰斗，锥角设计符合粉体物料安息角要求，可让拦截下来的粉尘依靠自重顺利滑落至灰斗底部的排灰口，不会在斗壁积料搭桥，灰斗侧壁可根据使用需求搭配安装振打装置或空气炮，进一步提升排灰顺畅度。设备底部配置一体式型钢焊接支撑机架，机架采用方管焊接成型，四条支腿底部设置安装底板，预留地脚螺栓固定孔，可直接将整套设备固定在混凝土基础或钢制平台上，机架的横梁布局兼顾承重稳定性与现场安装操作空间，支腿高度预留出灰斗下方排灰阀的安装位置，方便后续搭配星形卸料器、翻板阀等排灰组件。设计过程中充分考虑现场安装边界，整体外形为规整长方体结构，侧边预留管路对接法兰接口，可直接与上下游通风管道进行法兰连接，设备外部设置加强筋结构，可承受风机运行带来的负压载荷，避免腔体抽瘪变形，同时外部的蓝色加强箍既可以提升箱体结构强度，也可作为外部检修的攀爬着力点，方便运维人员到达顶部开展检修作业。整套结构在满足过滤功能的前提下，尽可能压缩无效空间，适配多数工业厂房的层高与管路布局要求，无需对现有管线做大幅改造即可完成安装替换。
