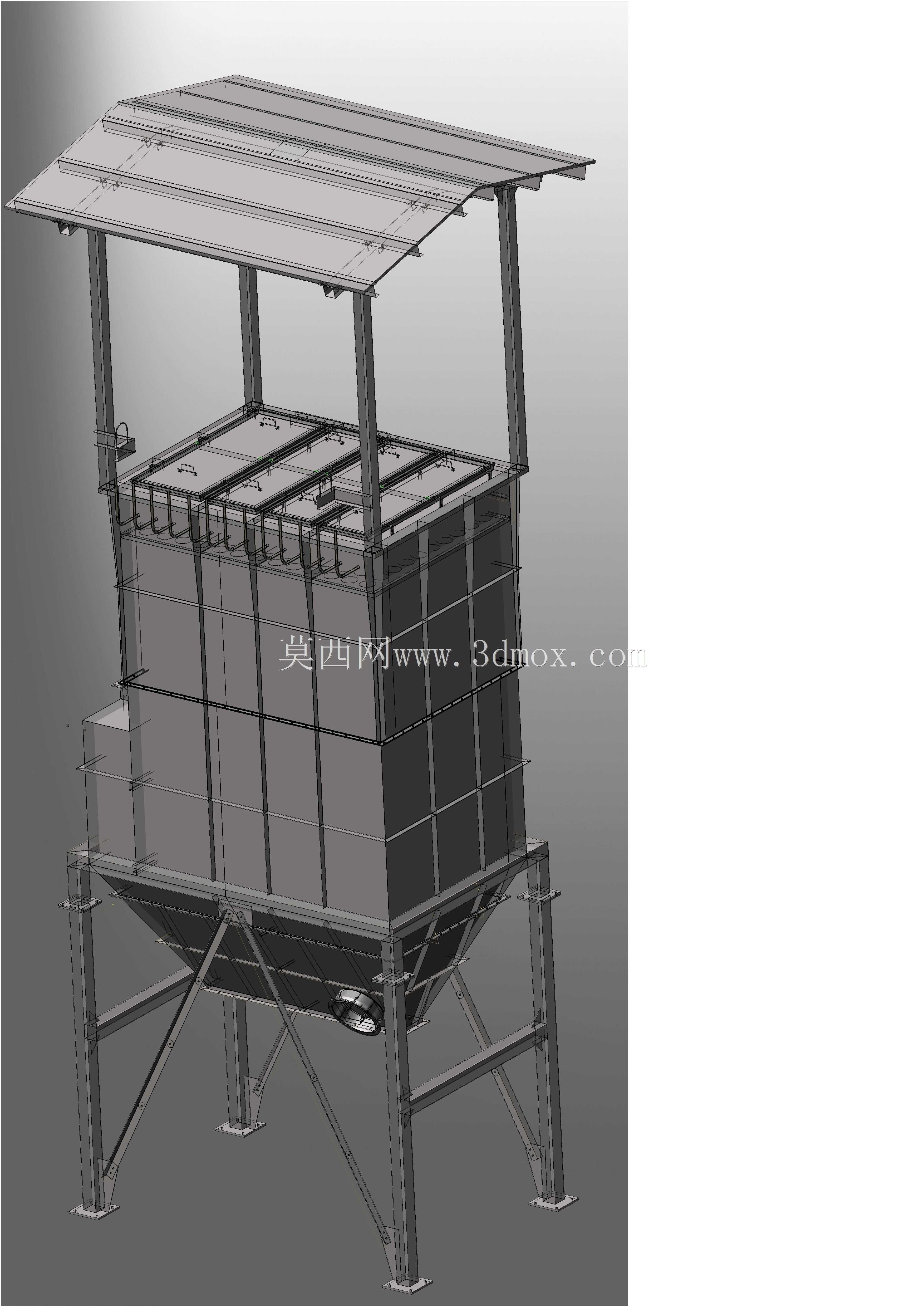

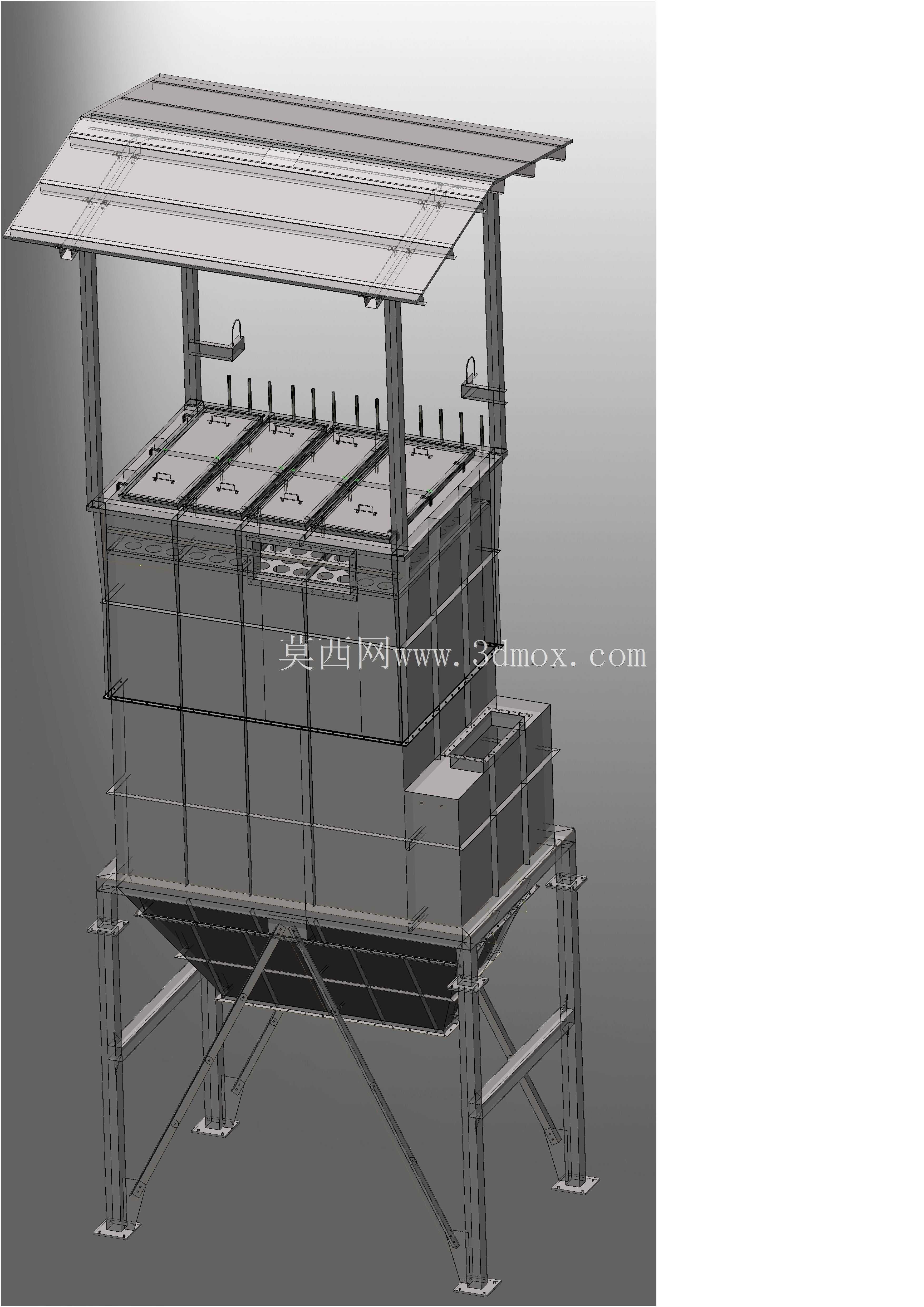

带防雨棚支架式工业料斗过滤装置

这款带防雨棚的支架式料斗过滤装置，主要应用于露天工矿生产场景、散料加工输送产线的户外中转工段，可适配建材加工、粮食储运、矿石筛分、粉体物料输送等多个生产环节，承担物料暂存、杂质过滤、均匀落料的核心作用，能够在无厂房遮蔽的户外工况下长期稳定运行，避免露天作业时雨水、落尘侵入物料造成品质下降，同时滤除物料中混杂的大粒径结块、异物杂质，保障下游输送、加工设备的运行安全。从实际用途来看，该装置衔接上游来料管道与下游输送设备，上部敞口区域可承接管道输送或机械转运的来料，内部过滤结构可对进入料斗的物料进行分级筛滤，截留不符合粒径要求的结块、杂物，下部锥斗结构将过滤后的物料集中导流至出料口，稳定送入下游输送或加工设备，顶部的防雨棚采用斜顶坡面设计，可快速排走雨水，避免积水渗漏进入料仓，同时遮挡高空坠物、扬尘，保护内部过滤组件不受外力损坏。在功能特性上，该装置采用方型仓体搭配锥斗收料的结构，仓体上部设置多道加强筋提升结构强度，可承载大吨位物料的静压力，外部支架采用型钢焊接成型，交叉斜撑结构大幅提升整体抗倾覆、抗形变能力，可适配户外大风、重载的复杂工况；过滤组件采用快装式结构设计，可根据物料粒径要求更换不同过滤精度的滤件，日常维护时无需整体拆解仓体即可完成滤件清理或更换，大幅降低运维工作量。设计思路上，整体结构优先考虑户外工况的耐用性与运维便捷性，仓体与支架采用分体式装配设计，便于运输与现场吊装拼接，防雨棚挑出尺寸覆盖整个仓体上沿，避免雨水沿仓壁流入物料区，锥斗角度根据散料安息角设计，可保障不同流动性的粉体、颗粒物料顺畅滑落，避免物料在仓壁挂料、架桥堵塞；支架底部设置安装脚板，可通过地脚螺栓与混凝土基础固定，预留的安装孔位可适配不同场地的基础施工误差，整体安装边界可根据现场产能需求调整仓体容积，在不改变整体受力结构的前提下适配不同的来料处理量，出料口可对接不同管径的输送管道，适配多样化的产线布局需求。
