多规格ASCE系列钢轨三维建模设计

本次建模的ASCE系列钢轨，是铁路运输、工矿厂区专线、港口装卸作业线、城市轨道交通接驳段等场景的核心承载构件，主要作用是为行进中的机车车辆提供连续、平顺的滚动接触面，同时将车轮传递的竖向荷载、横向导向力、纵向制动力均匀分散传导至下部轨枕与道床结构，保障列车行驶过程中的稳定性与安全性，是轨道结构中直接承受动荷载冲击的关键部件。

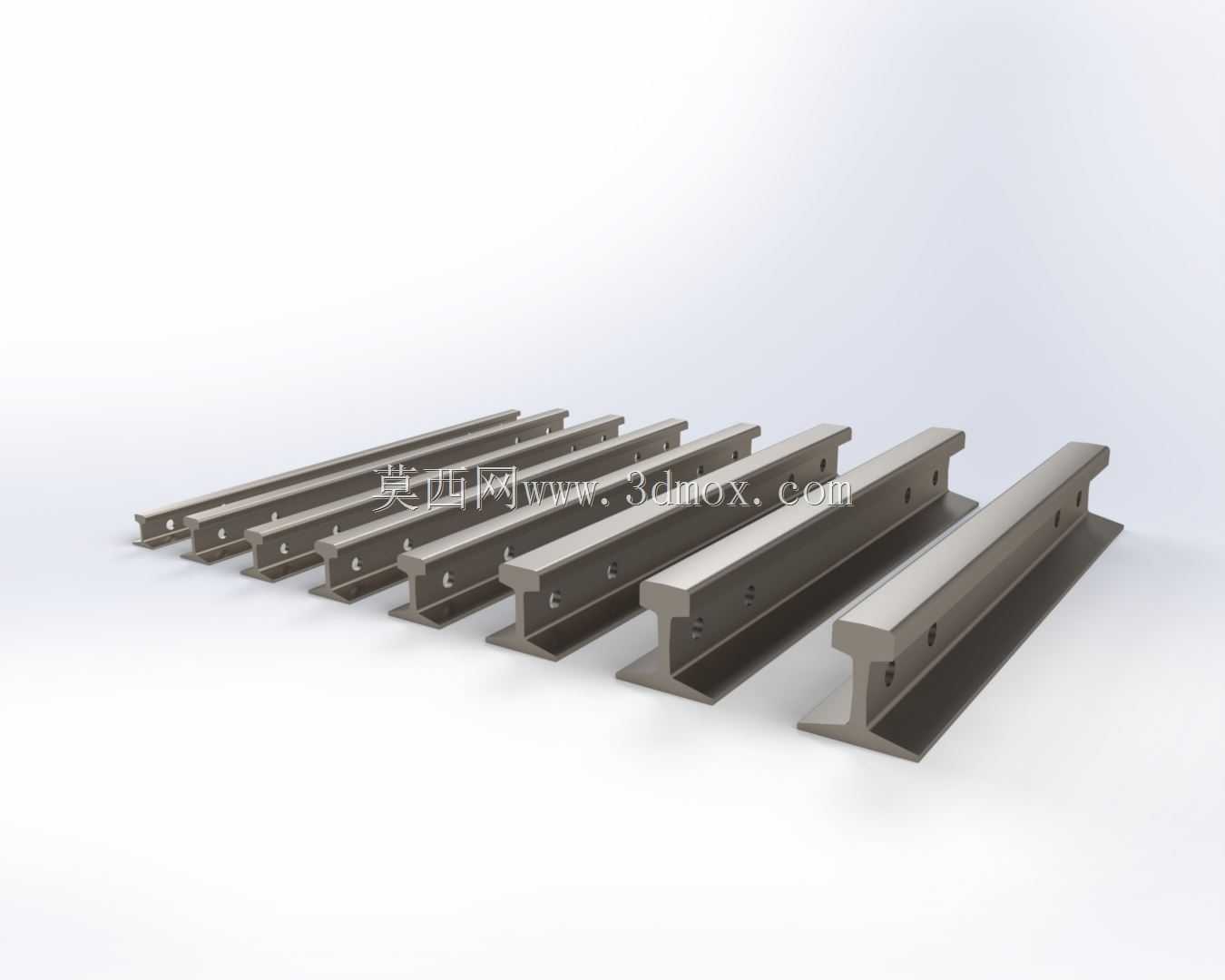

本次设计覆盖了常用的八款ASCE钢轨规格，单根钢轨统一采用三英尺的定尺长度，适配短距离接驳段、试验线铺设、工矿厂区内转弯过渡段的灵活铺装需求，不同规格对应每码12lb到85lb的重量区间，可匹配从轻轨观光线路、厂区物料转运小吨位机车，到干线货运重载列车的不同荷载等级使用需求，设计人员可根据线路设计轴重、运行频次、养护周期要求灵活选型。

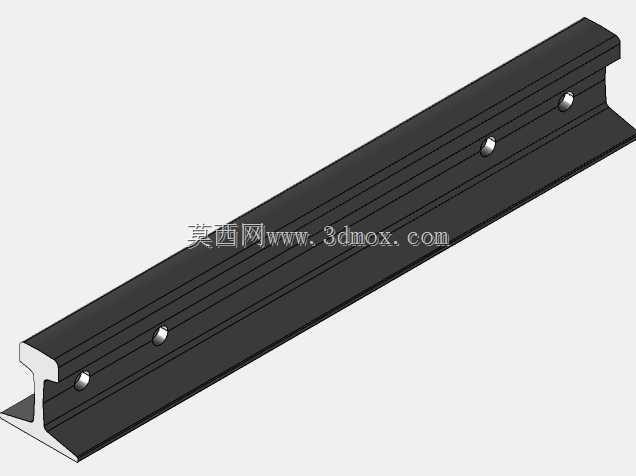

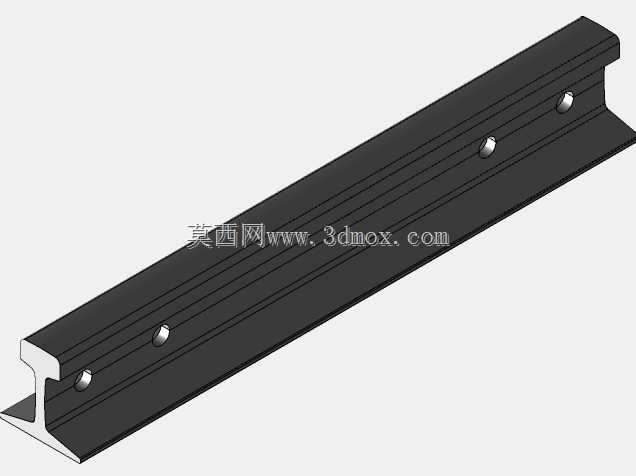

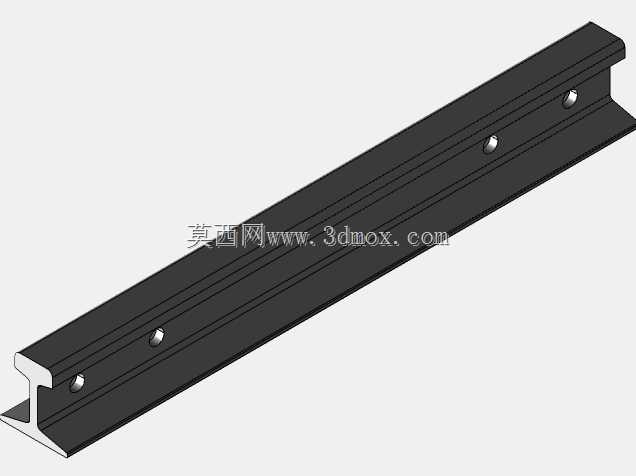

从设计思路来看，建模过程严格遵循ASCE钢轨的标准截面轮廓，轨头部分采用符合轮轨接触特性的圆弧过渡曲面，保证车轮与轨面的接触应力均匀分布，降低长期运行过程中的磨耗速率，延长钢轨的服役寿命；轨腰部分采用等强度变厚度设计，在保证竖向抗弯承载力、横向抗剪能力的前提下尽可能优化截面重量，减少材料消耗与下部结构的承载负担；轨底部分设计为宽平底结构，增大与轨枕垫板的接触面积，提升钢轨安装后的抗倾覆稳定性，同时预留了标准的螺栓安装孔位边界，可适配常规弹条扣件、道钉固定等多种安装方式，安装时无需额外进行截面修改即可直接匹配通用轨道固定配件。

外形尺寸上，不同重量规格的钢轨在高度、轨头宽度、轨底宽度、轨腰厚度上均严格对应行业标准参数，单根三英尺的长度设计既方便运输与现场铺装作业，也可通过标准鱼尾板实现多根钢轨的无缝拼接，满足不同长度线路的铺设需求。模型完整还原了钢轨的端部截面细节、安装孔位位置与整体形位公差，可直接用于轨道铺设方案的仿真验证、线路布局的干涉检查、轮轨接触动力学仿真分析，也可作为教学演示模型用于轨道交通相关专业的结构认知教学，帮助从业者直观理解不同规格钢轨的截面差异与适用场景，在方案设计阶段即可完成铺装模拟、荷载校验，减少现场施工的适配问题，提升轨道系统的设计可靠性。
