弗莱彻级驱逐舰艏部肋骨框架结构

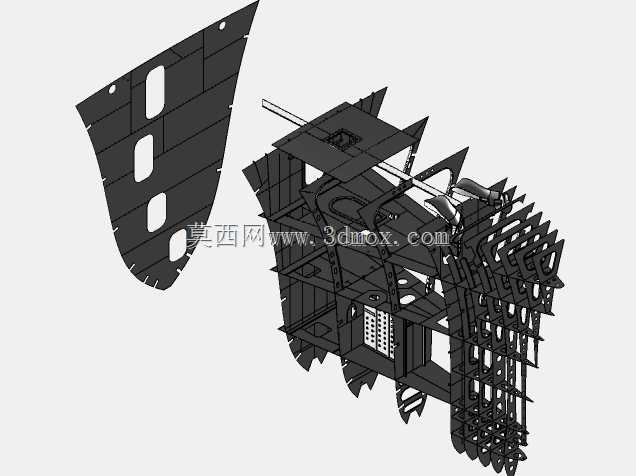

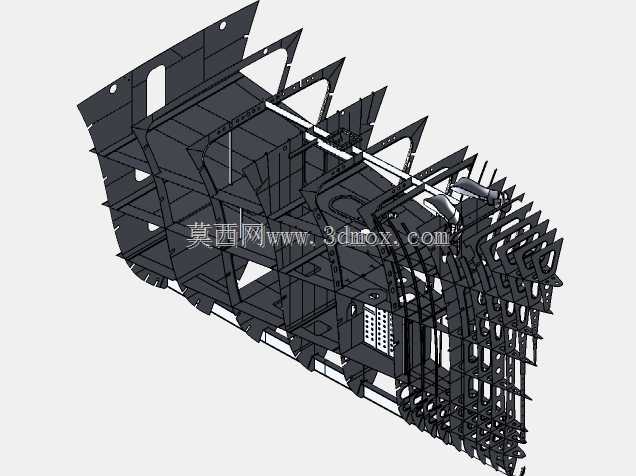

　　该结构为弗莱彻级驱逐舰艏部的内部肋骨支撑框架，是舰船船体结构设计中的核心受力部分，主要应用于海军水面作战舰艇的船体建造环节，承担艏部区域的外板支撑、波浪冲击载荷传递、舱室分隔边界固定的核心作用。从结构设计逻辑来看，整个框架采用横向肋骨与纵向桁材交叉组合的排布方式，肋骨沿船艏线型的曲率变化逐档排布，从船艏最前端的窄小截面逐步向船中方向扩展轮廓，每一档肋骨的型线都严格匹配船体的外板曲面，保证外板铺设后能够获得连续顺滑的水动力外形，降低航行时的兴波阻力。纵向桁材贯穿多档肋骨，通过节点处的连接结构将分散的肋骨连成整体受力体系，将艏部受波浪拍击产生的局部载荷均匀传递到整个船体的纵向强力结构上，避免局部应力集中导致的结构变形或破损。

　　在安装边界的设计上，框架的最前端预留了艏柱安装的对接接口，接口处的连接面做了贴合度匹配设计，保证艏柱与框架装配后能够形成完整的艏部封闭结构；框架两侧的边缘预留了外板焊接的坡口余量，每一档肋骨的边缘都按照外板的厚度预留了对应的焊接搭接边，现场装配时可直接将外板贴合在肋骨边缘进行焊接作业，减少现场修配的工作量。框架下部的结构预留了锚链筒、系缆设备的安装空位，对应位置的肋骨做了局部加强处理，因为锚设备作业时会产生较大的集中载荷，局部加厚的肋板与额外增设的加强筋能够承受锚链收放、锚体悬挂时的冲击力，避免结构出现疲劳损伤。从功能特性来看，这套框架除了承担结构受力的作用外，还为艏部的各个舱室提供安装边界，

　　不同档位的肋骨上预留了设备安装的螺栓孔位与管线穿过的缺口，艏部的锚机设备、声呐舱结构、艏尖舱的分隔板都可以直接依托这套框架进行固定，不需要额外增设大量的辅助支撑结构。设计过程中优先保证了结构的强度冗余，在肋骨的开孔位置都做了圆角过渡处理，避免应力集中导致的结构开裂，同时在保证强度的前提下对非受力区域的肋板做了轻量化开孔处理，降低船体的整体重量，提升舰艇的载重能力与机动性能。整个框架的型线精度直接决定了艏部的水动力性能，每一档肋骨的轮廓尺寸都经过线型放样校验，保证装配后外板的曲面光顺度满足航行要求，避免出现线型突变导致的航行阻力增加、航行噪音变大的问题，这对于军用作战舰艇来说尤为重要，直接关系到舰艇的航速指标与声呐隐身性能。
