弗莱彻级驱逐舰电动锚机传动齿轮箱结构

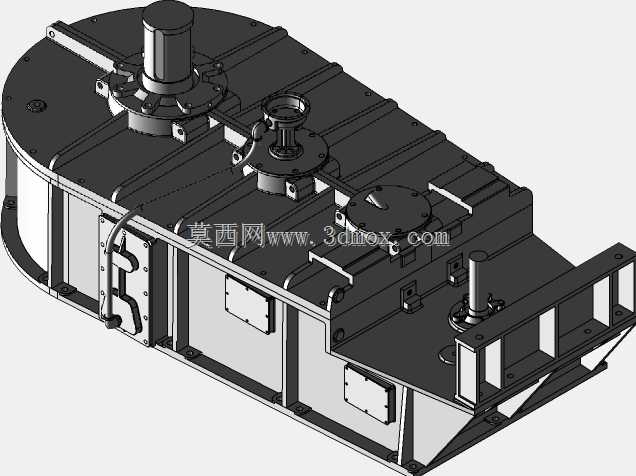

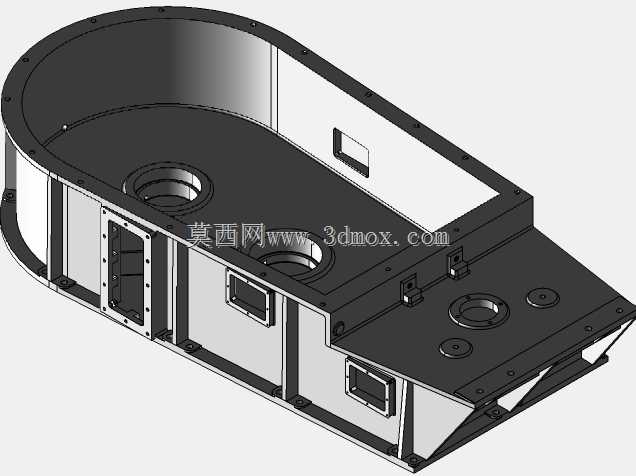

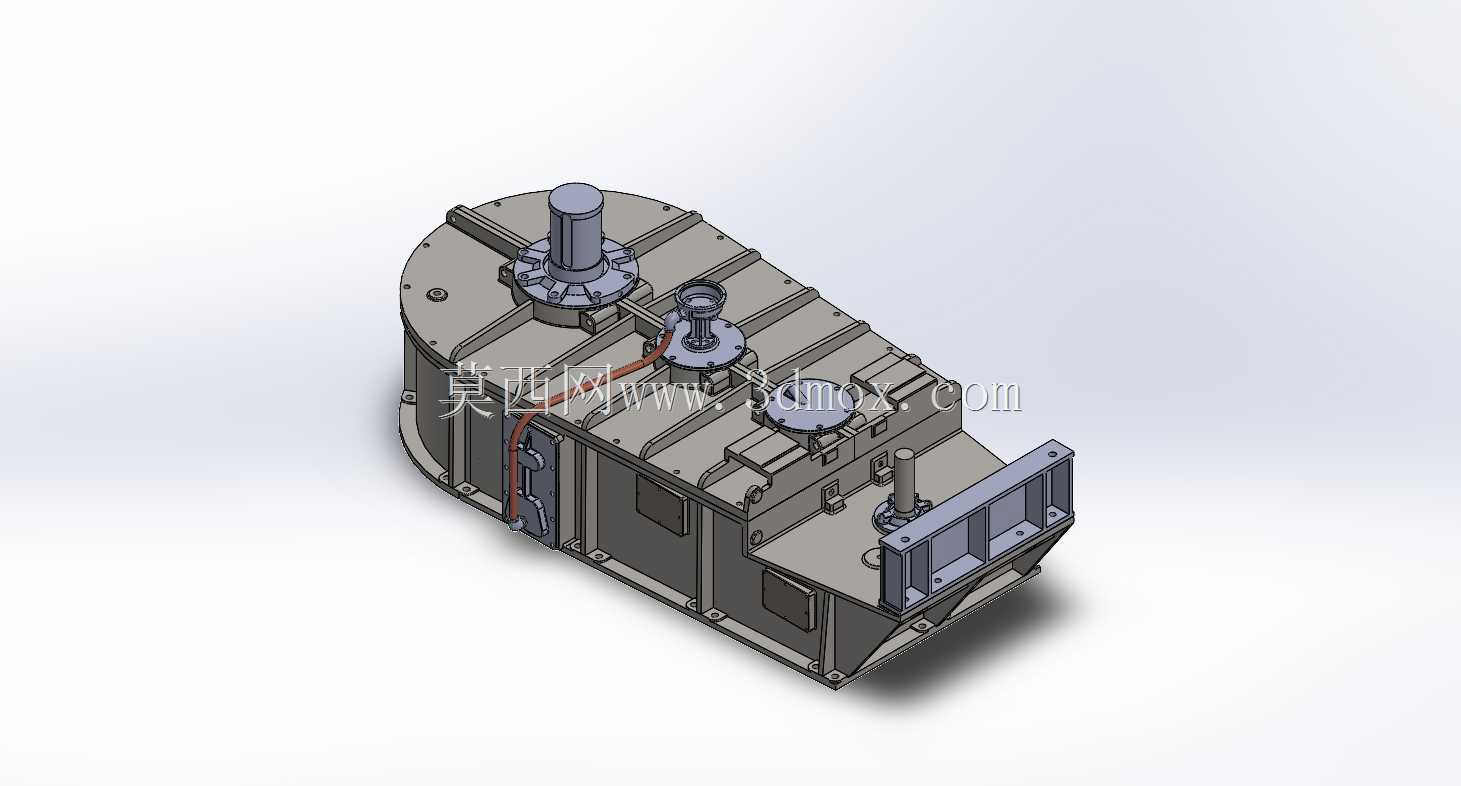

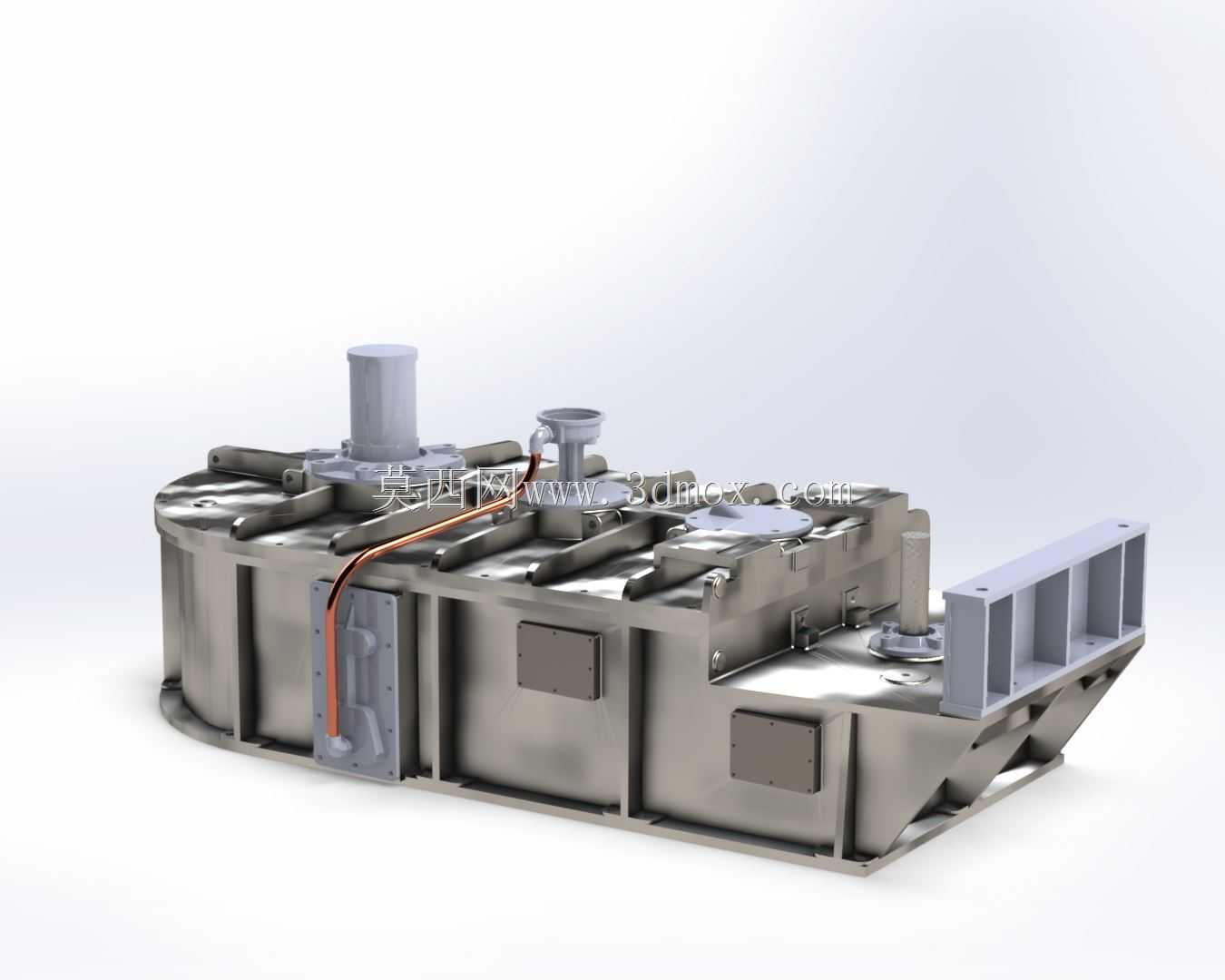

　　作为船舶甲板系泊核心传动部件，这款锚机齿轮箱配套大吨位水面舰艇的电动垂直起锚系统，承担锚链收放作业的动力传递、扭矩放大与转速匹配功能，直接决定锚泊作业的可靠性与操作响应速度。从结构设计来看，箱体采用分腔式铸造壳体，上部分布三组不同规格的动力输入与辅助接口，分别对应主驱动电机、应急手动操作轴、状态检测传感器的安装位，各接口端面均加工有定位止口与密封槽，可适配不同规格的外接部件，避免现场安装时的配做加工工序。箱体侧面预留的观察窗与检修口，能在不拆解主体结构的前提下完成内部齿轮啮合状态检查、润滑油位观测与易损件更换，大幅降低远洋航行中的维护难度。设计阶段充分考虑甲板作业的恶劣工况，壳体外部设置多道纵横交错的加强筋，

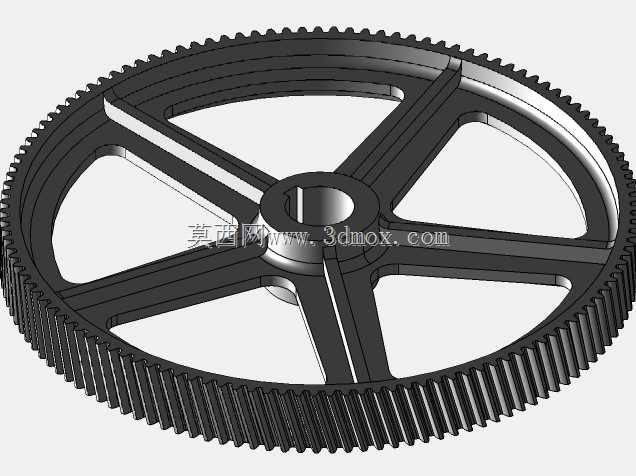

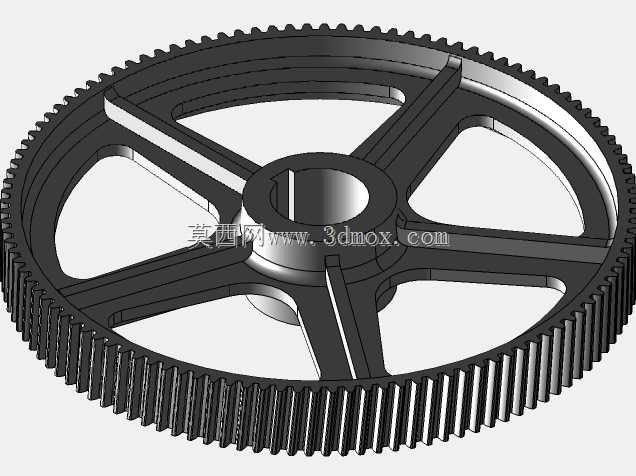

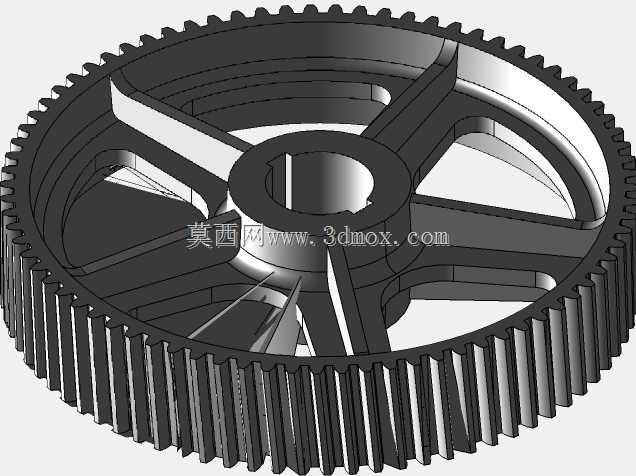

　　既提升整体刚性抵御抛锚瞬间的冲击载荷，也能增大散热面积适配长时间连续作业的温升控制需求，箱体底部的安装法兰采用整圈螺栓孔布局，可直接与甲板基座的预埋螺栓对位安装，安装面的平面度公差控制在0.1mm以内，保证传动过程中无额外偏载力矩。内部传动链采用多级圆柱齿轮搭配行星减速组的组合布局，可将电机端的高转速低扭矩输出，转换为锚链轮所需的低转速大扭矩输出，传动比匹配4号电动锚机的额定负载要求，能在额定锚重下实现平稳起升与制动，各齿轮轴的支撑位均配置重载滚动轴承，轴承座与箱体采用过盈配合加定位销的固定方式，可承受正反转切换时的瞬时冲击。箱体侧部集成的制动组件安装位，可直接配套常闭式电磁制动器，断电状态下可自动锁止输出轴，

　　避免锚链因自重下滑引发安全事故。考虑到海上高盐雾环境的防护需求，所有外露轴伸处均采用双唇形密封圈加防尘罩的组合密封结构，可阻挡海水、盐雾与甲板冲洗水进入箱体内部，同时防止润滑油泄漏污染甲板。箱体上设置的注油孔与放油孔位置经过优化，注油孔位于箱体上部最高处的独立凸台，放油孔设置在箱体底部最低位置，可实现润滑油的快速加注与彻底排放，无需额外拆卸部件。整体安装边界充分适配舰艇甲板的预留空间，箱体突出部件均做了圆角防撞处理，避免甲板作业时人员磕碰或缆绳剐蹭，各外接管路接口统一布置在箱体同侧，方便现场布线与管路连接，减少管线交叉带来的维护干扰。
