开放式工业喷漆作业房结构设计

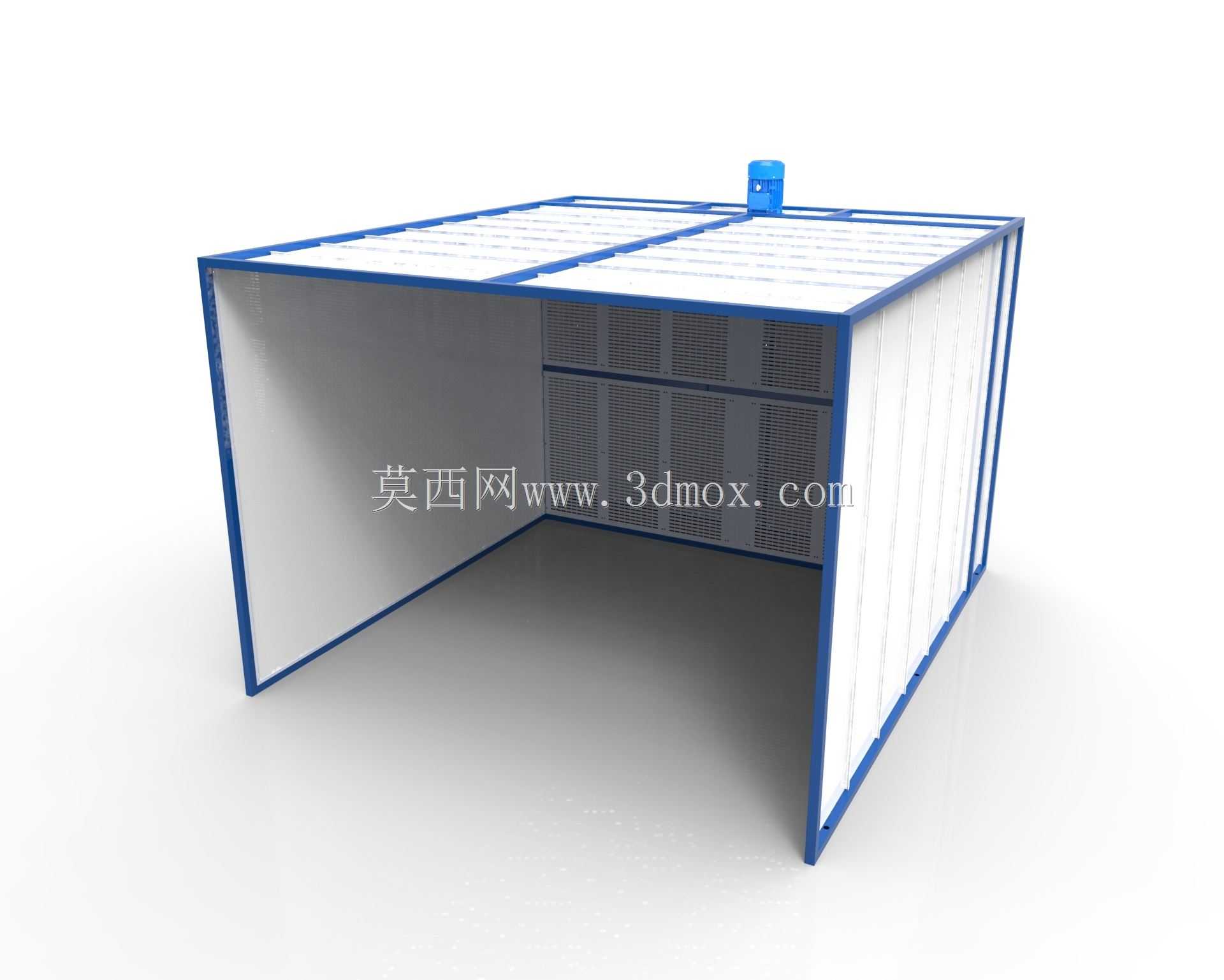

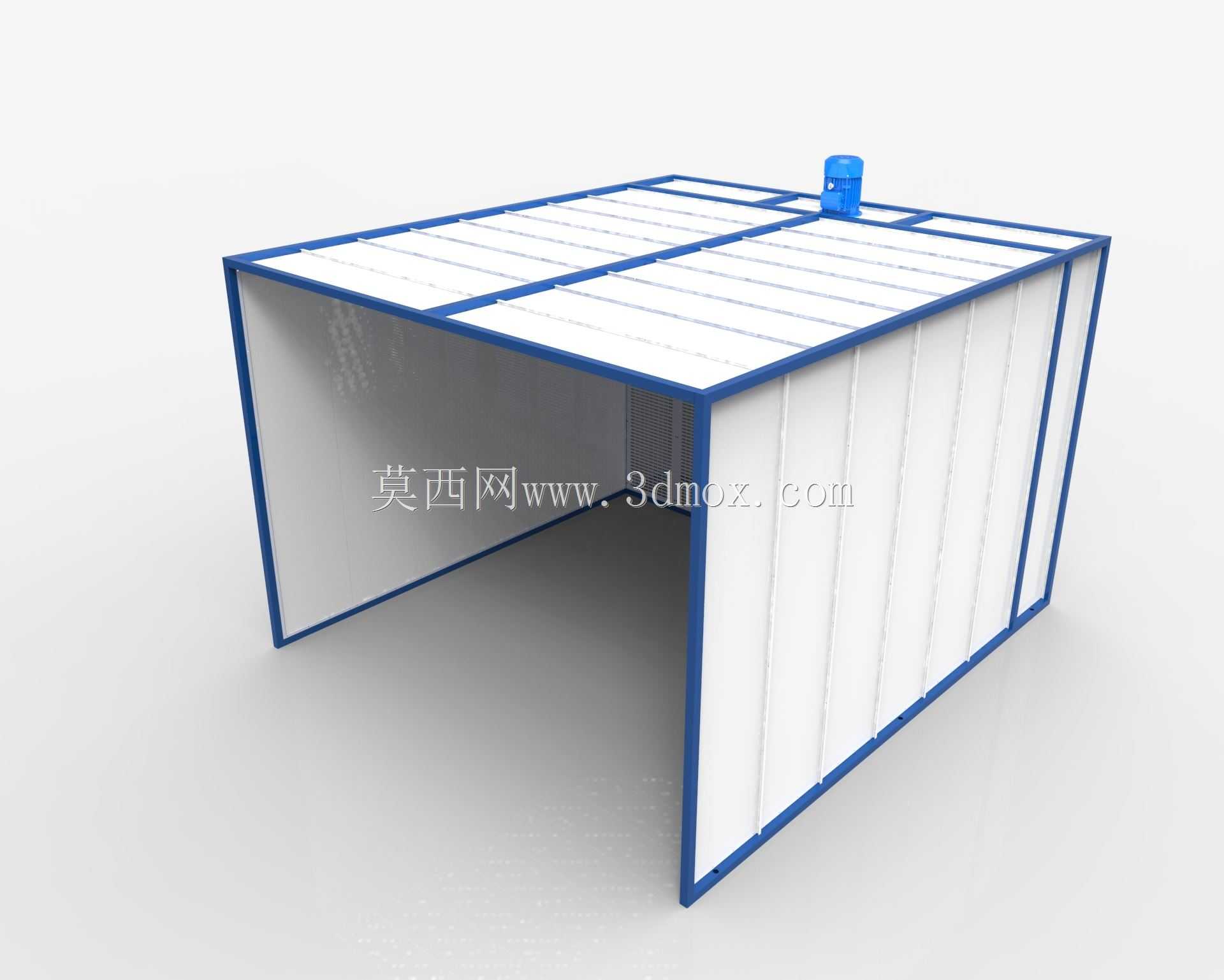

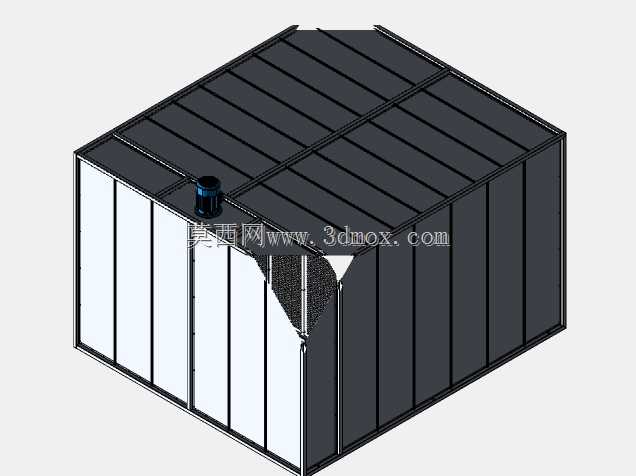

这款开放式工业喷漆作业房，主要面向中小型机械零部件、五金构件、小型钣金件的表面涂装作业场景，常见于机加工车间、五金加工厂、小型设备组装厂区的涂装工段，适配小批量多品类工件的灵活喷涂需求，相比封闭式喷漆房，它无需预留大面积封闭作业空间，可依托车间现有场地快速布设，适配周转频率高、单次喷涂工件尺寸跨度大的生产节奏。从实际用途来看，它能够在喷涂作业时形成相对独立的作业区间，顶部设置的排风结构可及时将喷涂过程中弥散的漆雾、挥发性涂装废气定向引导排出，避免漆雾无组织扩散污染车间其他作业区域，同时减少作业人员直接吸入漆雾的风险，也能降低空气中悬浮漆粒落在未干漆面造成的颗粒瑕疵，提升喷涂成品的表面质量。在功能特性设计上，整体采用框架拼接式结构，边框采用高强度型材做受力支撑，壁板采用光滑平整的复合板材拼接，表面不易沾附漆料，日常清理维护十分便捷；作业面采用全开敞设计，工件可通过叉车、人工搬运等多种方式快速送入作业区，无需设置专用密闭门，对于长度较长的型材类工件、外形不规则的焊接构件，也能轻松适配，不会受封闭门洞尺寸限制；顶部的排风单元居中布置，可在房内形成稳定的自上而下的气流组织，让漆雾不会在作业区内部回旋滞留，排风接口可直接对接车间现有废气处理管道，无需单独搭建复杂的排风管路。设计思路上，整体优先兼顾实用性与布设灵活性，摒弃了封闭式喷漆房复杂的门禁、照明、消防冗余结构，聚焦核心的漆雾阻隔与定向导排功能，所有构件均采用标准化模块化设计，运输时可拆解为平板部件，进场后仅需通过螺栓拼接即可完成组装，无需现场焊接作业，大幅降低安装成本与周期。外形尺寸采用通用工业作业工位的适配边界，整体宽度可覆盖常规小型工件喷涂的作业半径，深度可容纳2-3名作业人员同时操作，高度适配常规高度工件的竖立喷涂需求，安装时仅需保证地面平整，预留顶部排风管道的对接空间即可，不需要对车间地面做特殊开挖或加固处理，可根据生产布局调整随时移位重新布设，适配车间产能调整、工艺动线变更的灵活需求。
