框架支撑式扇形分块多孔板过滤装置

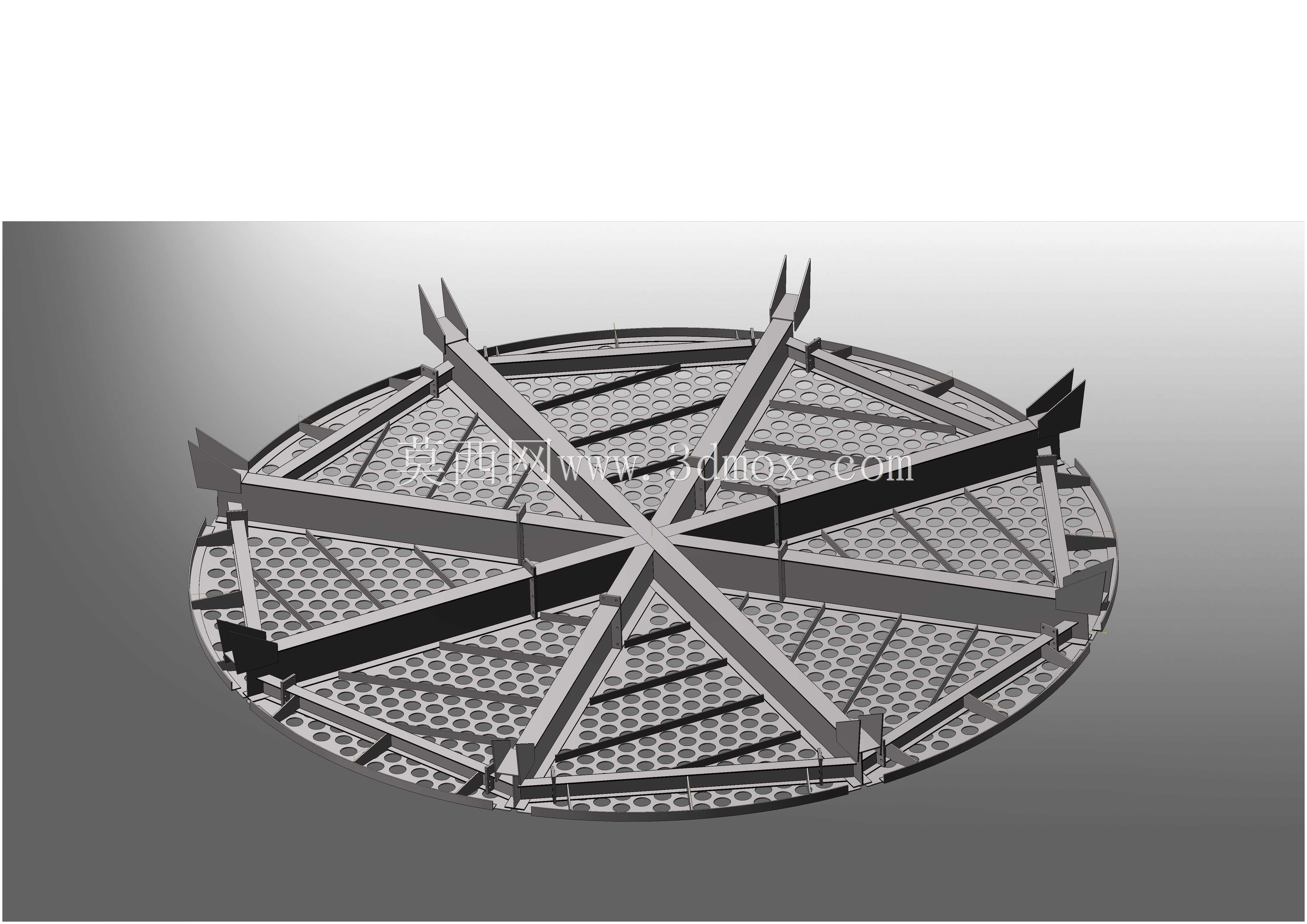

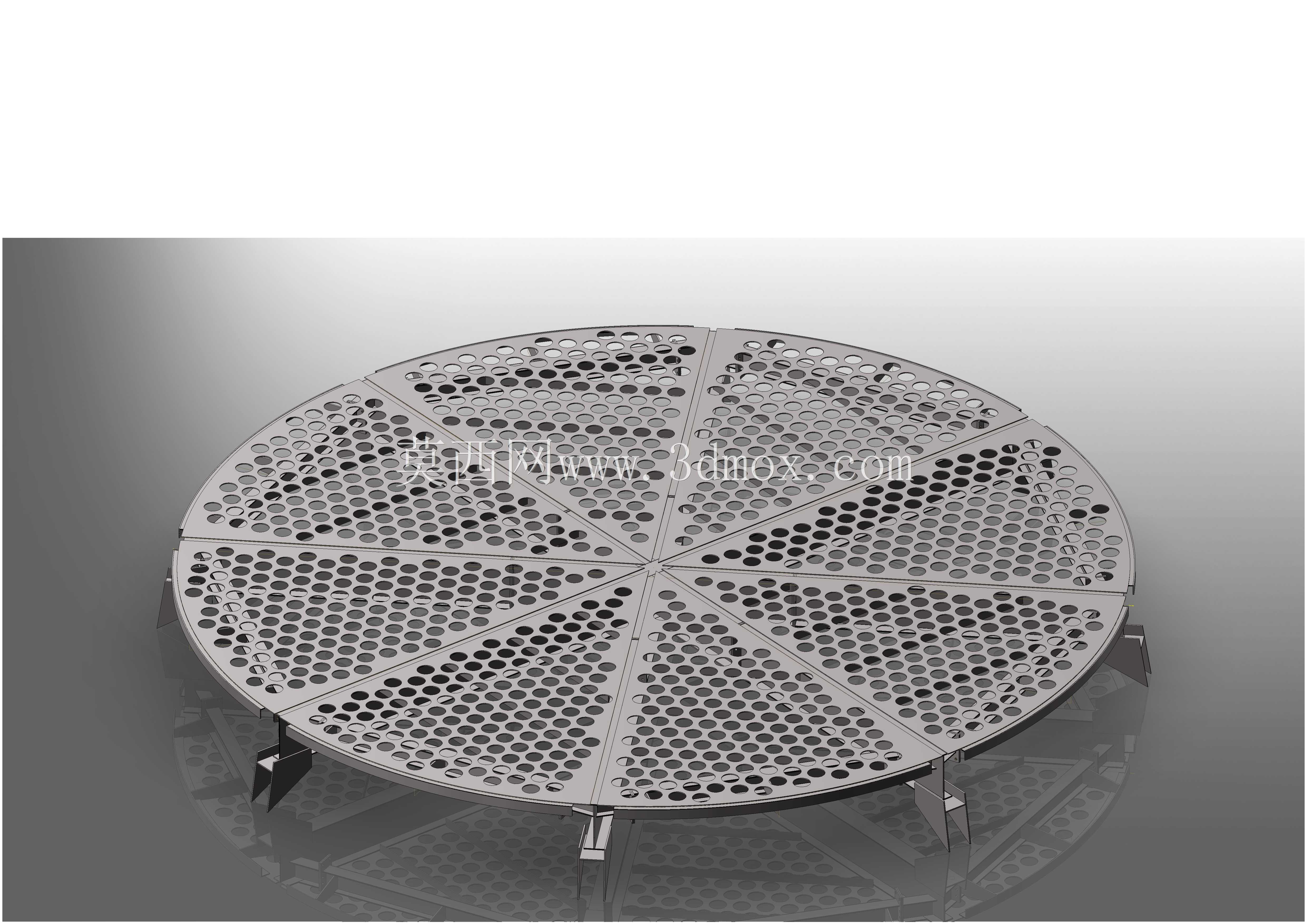

该多孔过滤板主要应用于粉体输送、颗粒物料筛分、流体粗滤等工业场景，常配套安装在料斗出料端、管道中转段、物料缓存仓内部，承担物料分级筛分、流体杂质拦截、均化布料的核心作用，可有效阻隔大粒径结块物料、外来硬质杂质进入下游输送或加工设备，避免后续阀门、泵体、精密加工部件被卡滞或磨损，在粮食加工、化工粉体输送、建材骨料筛分、环保水处理预处理等领域都有广泛的适配空间。产品采用八等分扇形分块式结构设计，单块扇形板可独立拆装更换，无需整体拆卸整套支撑结构，大幅降低后期运维更换的工作量与成本，每块扇形板通过边缘的定位卡槽与底部支撑框架嵌合固定，拼接后形成完整的圆形作业面，整体受力均匀，可承受上方物料堆载的垂直压力与物料流动过程中的侧向摩擦力。板体采用等径圆孔阵列排布，开孔率经过精准核算，既保证足够的过流面积避免物料架桥堵料，又能保证拦截精度符合工况要求，所有孔边均做去毛刺倒角处理，不会在物料通过时刮蹭产生多余碎屑污染物料。底部支撑框架采用放射状加圆周加强筋的结构形式，搭配多组可调式支脚，可根据安装腔体的实际深度调整支脚高度，适配不同安装深度的筒状或锥状腔体，支脚底部做防滑处理，安装后不会因物料长期冲刷出现移位偏移。设计过程中充分考虑板材的受力形变特性，6mm厚度的S355钢板可满足多数中低压物料输送场景的强度要求，在满料堆载工况下板体最大形变量控制在允许范围内，不会出现板材凹陷变形导致的拼接缝隙变大、过滤精度失效问题。整体圆形结构可完美适配圆形管道、圆形料斗的内壁轮廓，安装后边缘与腔体内壁间隙控制在极小范围，避免出现物料未经过滤就从缝隙漏流的短路问题，分块式的设计也让该过滤板可通过狭小的检修人孔送入设备内部完成组装，无需对原有设备壳体进行大规模切割改造，适配现有老旧设备的升级改造需求。
