1.1kW额定功率250巴高压液压动力单元

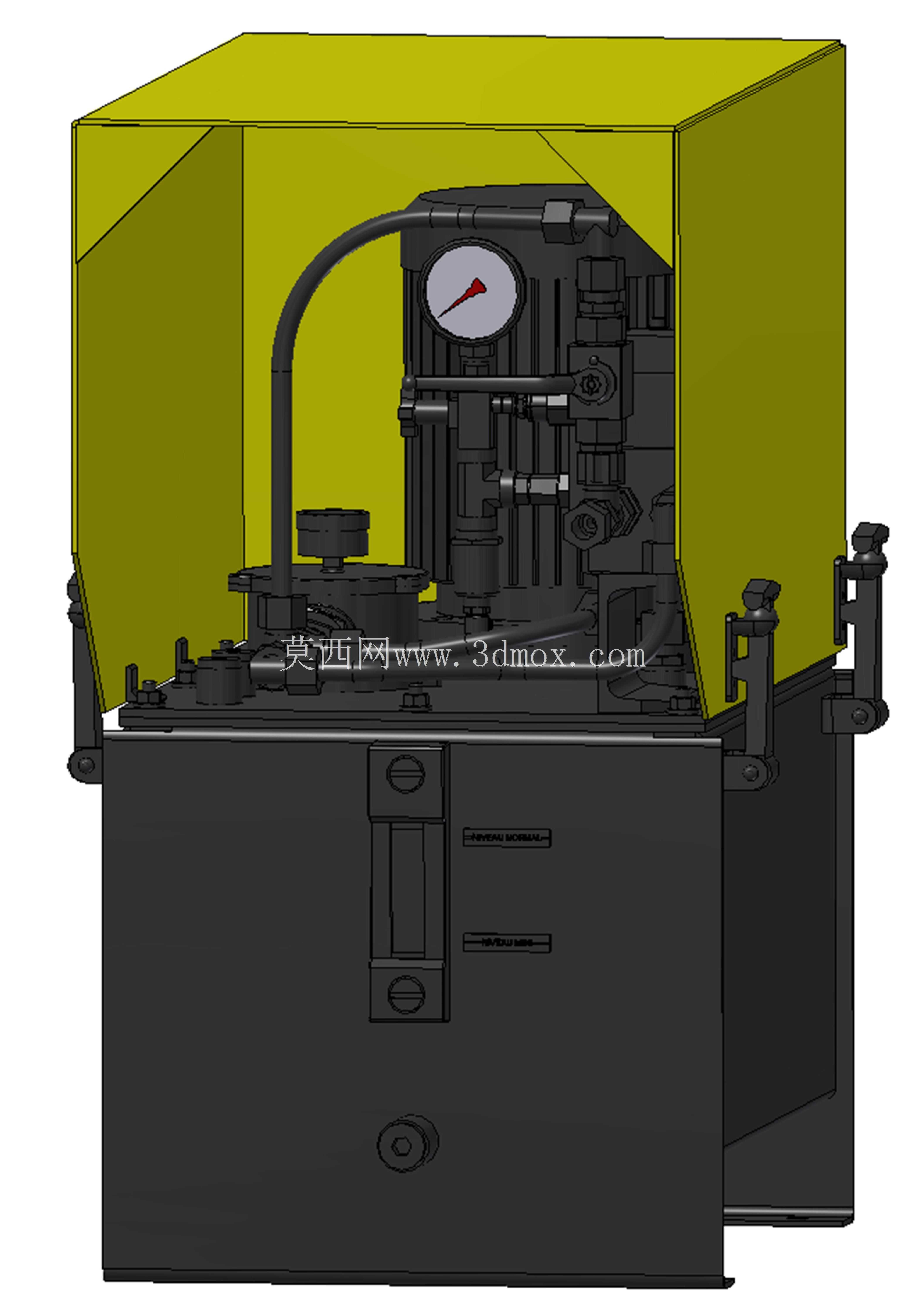

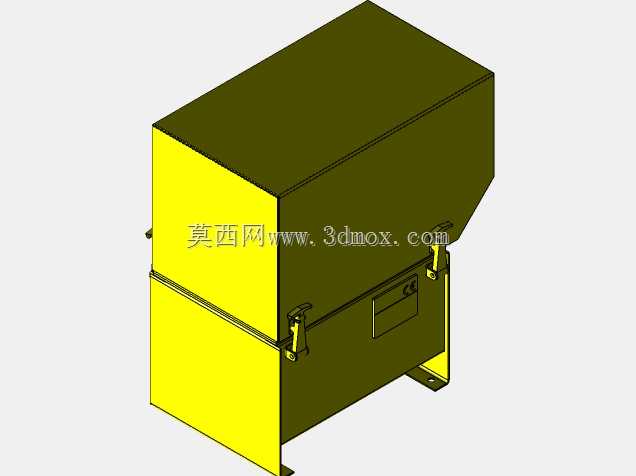

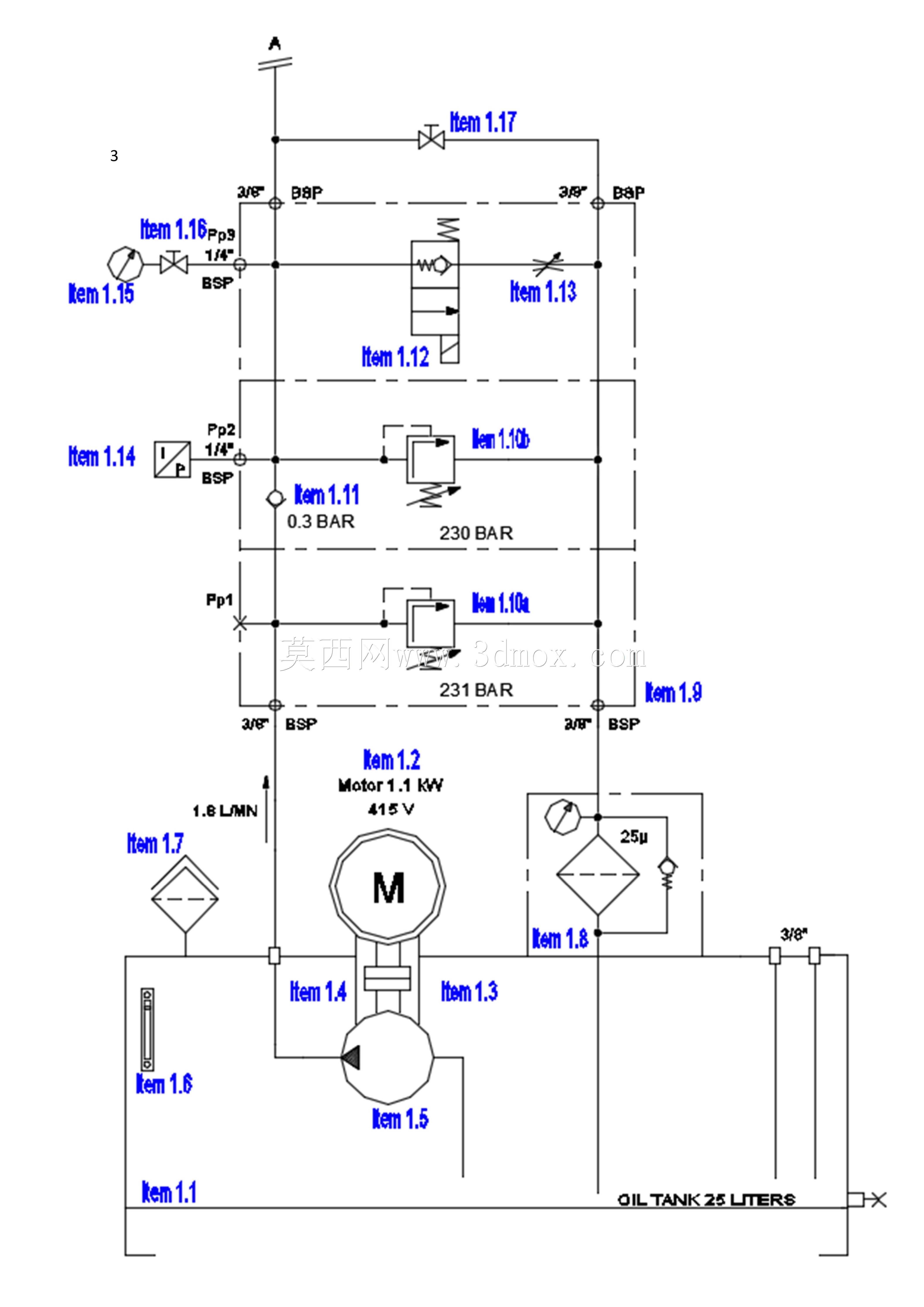

该液压动力单元主要面向中小型工业液压执行场景设计，可作为工装夹具夹紧、小型压机施压、自动化设备工位进给、试验台加载等工况的稳定液压动力源，适配需要持续稳定高压输出、安装空间紧凑的工业现场使用，能够为单路或多组并联液压执行元件提供压力可调、流量稳定的压力油输出，满足常规工业场景下的直线推压、旋转驱动等液压动作需求。整套装置采用集成式油路布局设计，将动力元件、控制元件、辅助元件全部整合在油箱顶面安装，最大化压缩设备整体占地空间，无需额外搭建分散式油路管架，现场部署仅需连接执行元件油管与供电线路即可投入使用，大幅降低现场安装的管路施工成本与漏油风险。动力端采用齿轮泵与驱动电机直联的安装结构，通过法兰式连接保证泵轴与电机轴的同轴度，减少运转过程中的振动与机械磨损，延长核心动力元件的使用寿命；油箱采用25升标准容积设计，兼顾散热需求与整体紧凑性，油箱顶面集成安装空气滤清器、液位检测元件、回油过滤组件，回油过滤精度可满足常规工业液压系统的油液清洁度要求，避免杂质进入控制元件造成卡阀、磨损等故障，空气滤清器可平衡油箱内部压力，避免油泵吸空或油箱承压变形。油路控制部分采用叠加式阀组集成布局，依次设置定向阀座、压力释放阀、减压阀、压力检测仪表与手动抽油辅件，主油路最高输出压力可达250巴，可通过减压阀调节次级输出油路压力，适配不同压力等级的执行元件使用需求；油路中设置多组压力检测接点，可实时监测泵出口、减压后油路、回油通路的压力数值，便于现场调试与故障排查；手动抽油辅件可在设备维护时快速抽取油箱内油液，降低日常维护的操作难度。安装边界方面，整套装置所有阀件、元件均布置在油箱顶面投影范围内，外接油口统一设置在阀组侧端，接线端子集中布置在电机接线盒位置，安装时仅需预留油箱底部固定空间与侧端油管、线缆的操作空间即可，无需预留额外的侧向元件安装空间，可直接嵌入设备机架内部安装，适配紧凑型设备的集成设计需求。
