集成散热结构液压油冷却器结构设计

这款液压油冷却器主要应用于工程机械、重型液压设备、工业液压站的液压回路中，作为液压系统的核心热管理辅件存在，其核心作用是带走液压系统连续运行过程中因容积损失、机械摩擦、节流损耗产生的多余热量，将液压油的工作温度稳定在30-55摄氏度的最优区间，避免液压油因高温出现黏度骤降、密封件老化加速、油液氧化变质等问题，保障液压系统的压力稳定性、元件使用寿命与长期运行可靠性。

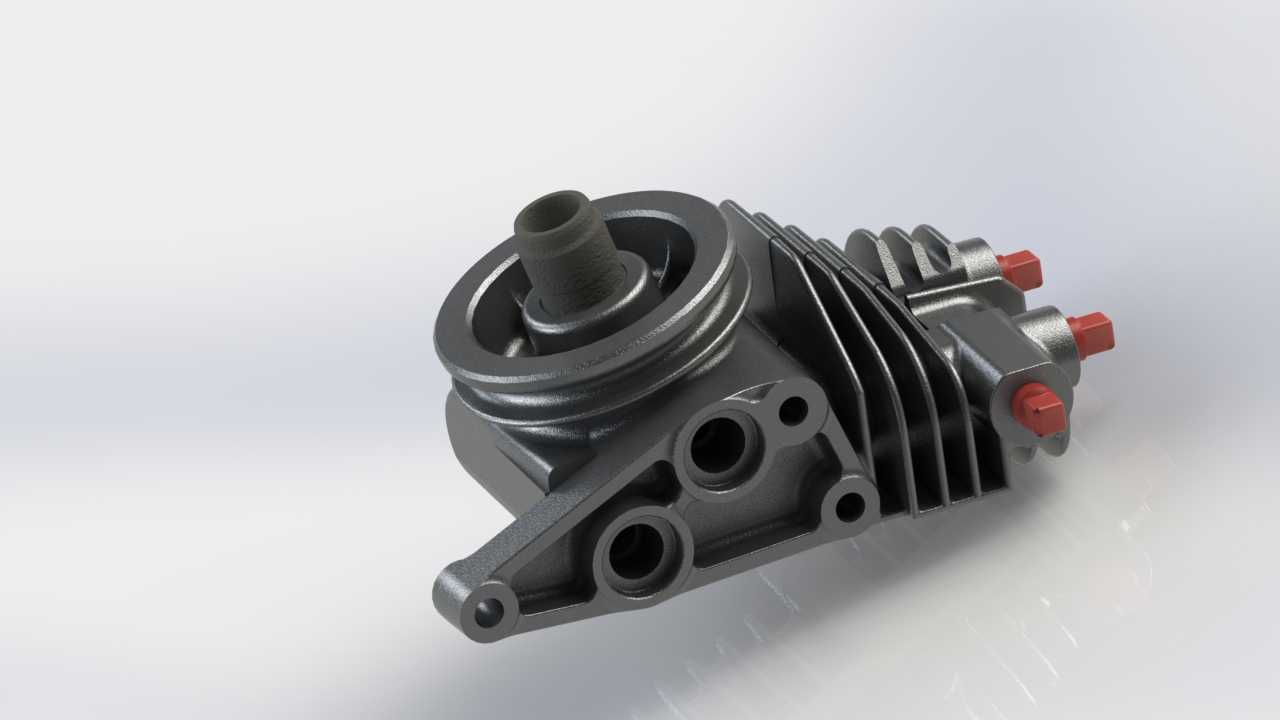

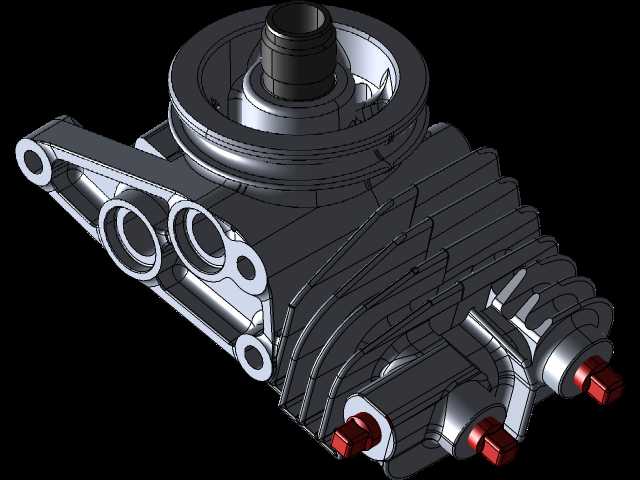

从功能特性来看，该冷却器采用集成式结构设计，将油路分配腔体、散热芯体、安装固定基座整合为单一整体结构，摒弃了传统分体式油冷器需要额外连接管路、装配密封件的冗余设计，既减少了潜在的油路泄漏点，也压缩了产品的整体安装占用空间。散热区域采用平行排布的竖向散热翅片结构，翅片与内部油道采用一体铸造成型工艺，最大化油道壁面与外部空气的接触换热面积，配合外部强制风冷气流即可实现高效热交换，三个带红色防护帽的接口分别对应进油、出油与温度传感器安装位，可直接接入系统回路实时监测油温状态，无需额外加工转接接口。

在设计思路层面，这款冷却器优先考虑了液压系统的安装适配性与维护便捷性：基座部分设计了三个不同孔径的安装定位孔，可直接通过螺栓固定在液压泵组侧面、油箱顶面或者阀组安装板上，无需额外设计定制安装支架；上部的快插式油口结构可直接适配标准液压软管接头，装配时无需复杂的对位调整，单人即可完成安装作业。内部油道采用等阻设计，确保液压油在芯体内部均匀流过所有散热通道，避免出现局部油流停滞导致的散热死角，同时油道的通径设计匹配中低压液压系统的流量需求，不会因通径过小产生额外的压力损失，也不会因通径过大导致油液流速过慢降低换热效率。

从安装边界来看，该冷却器的整体外形紧凑，主体散热段的翅片排布规整无外凸结构，安装时仅需预留基座螺栓操作空间与油口的软管弯曲半径即可，上部的接头伸出长度较短，不会与周边的液压阀、管路产生干涉；基座的安装孔位采用不对称排布设计，可避免安装时出现方向装反的问题，三个油路接口的朝向统一朝向设备外侧，方便后期检修时拆卸接头、更换密封件，日常维护仅需定期清理散热翅片间的积尘即可，无需拆解冷却器本体，大幅降低了液压系统的后期运维成本。
