VPA系列递进式油脂分配器结构

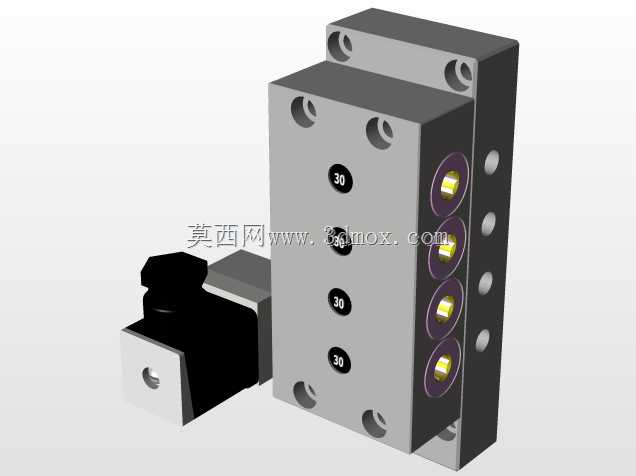

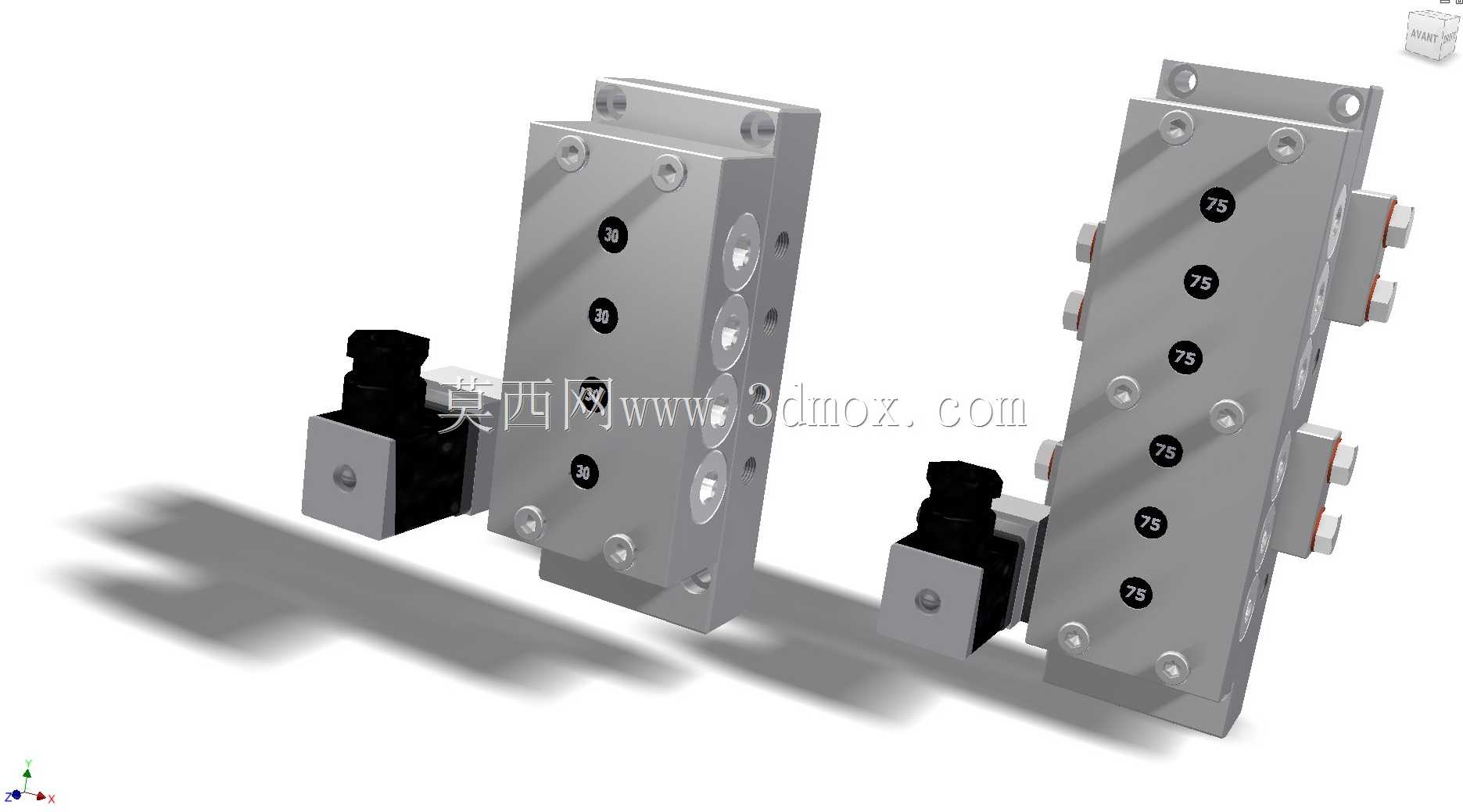

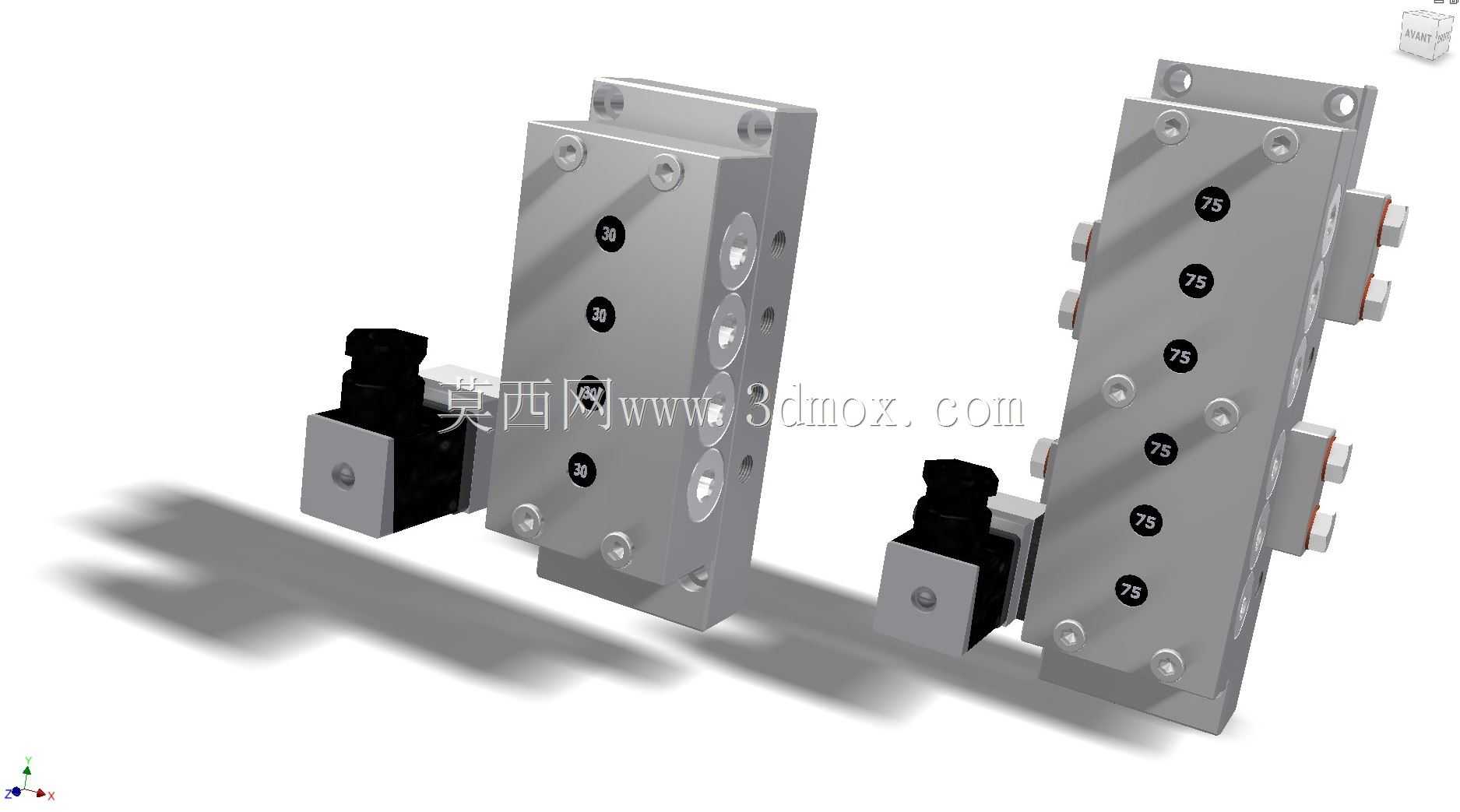

　　该模型呈现的是集中润滑系统中用于油脂定量分配的VPA系列递进式分配阀，主体为铝合金或钢制集成阀块，内部加工有交叉油道并布置多组柱塞副，外部可见进油口、出油口、固定孔、指示销以及监测元件接口。其工作逻辑不是简单地把主油路压力平均分给各润滑点，而是依靠柱塞在压力油作用下按既定顺序往复移动，使各出口依次获得体积明确的润滑剂。只要上游泵持续供油，分配器内部柱塞就会完成循环；若某一支路堵塞或柱塞卡滞，循环会被中断，监测端可据此判断系统状态，这也是递进式分配器在设备维护中较易定位故障的原因。

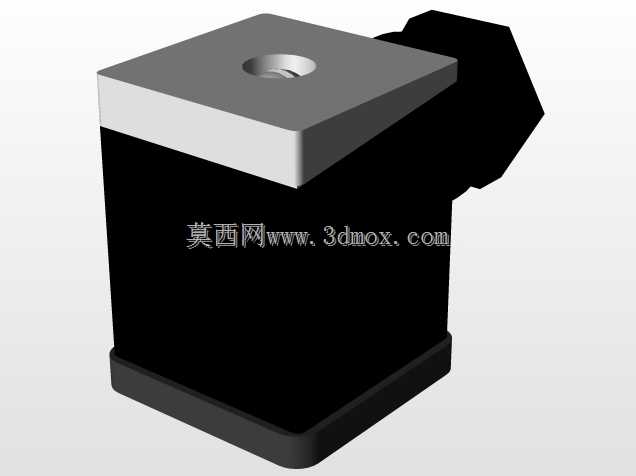

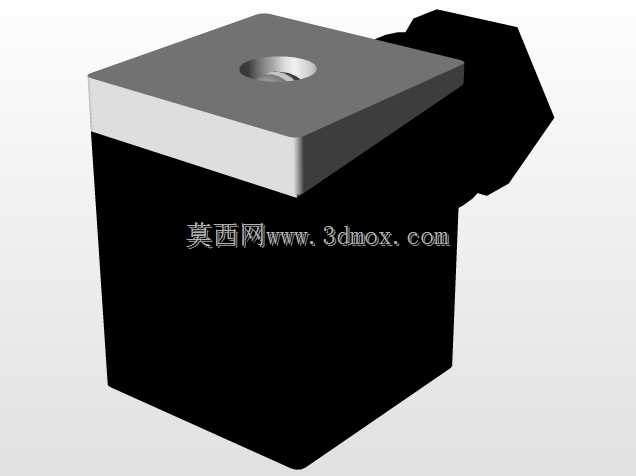

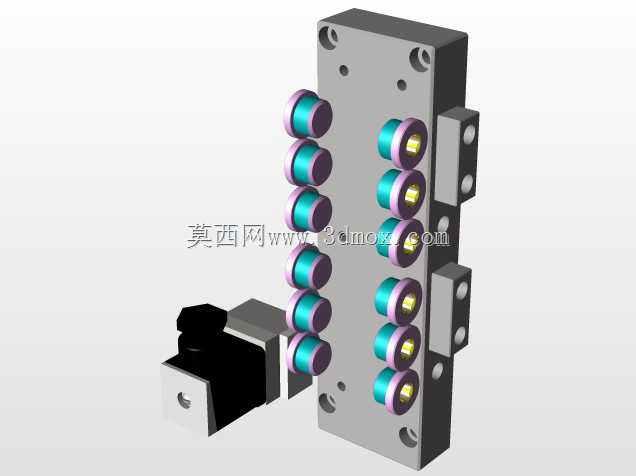

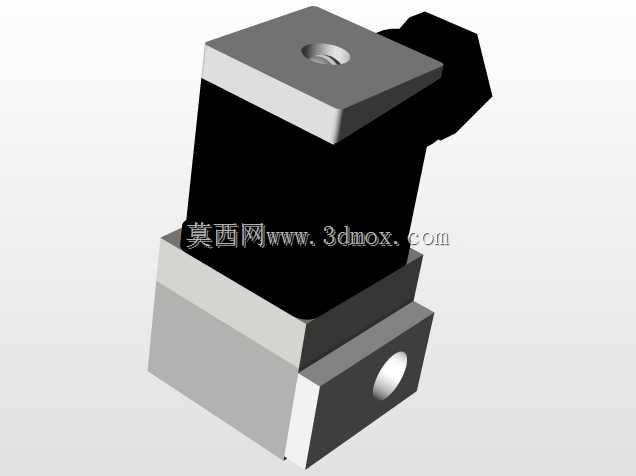

　　从现场使用看，这类阀常见于机床、工程机械、风电、冶金设备、输送线以及需要多点自动补脂的自动化产线。润滑点数量较多且人工注脂不便时，把分配器安装在靠近摩擦副的位置，可通过主管接收泵送来的油脂，再由支管送往轴承、导轨、链条、销轴或齿轮啮合区。模型中阀块侧面的多个接口对应不同出口，端部黑色部件可作为循环指示或接近开关安装位，用于把柱塞动作转化为电信号，接入设备PLC后能够实现缺脂、堵管或分配异常报警。

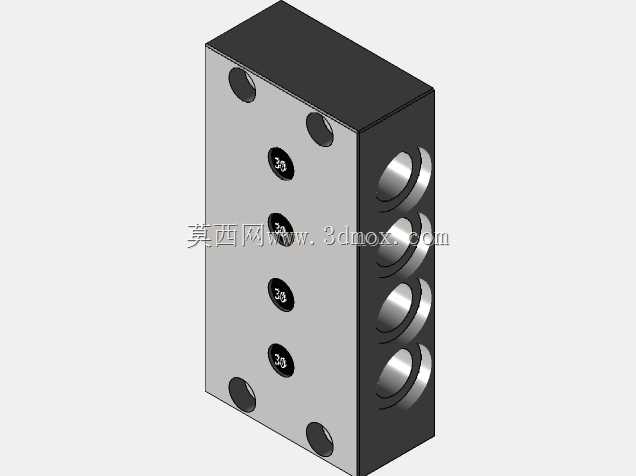

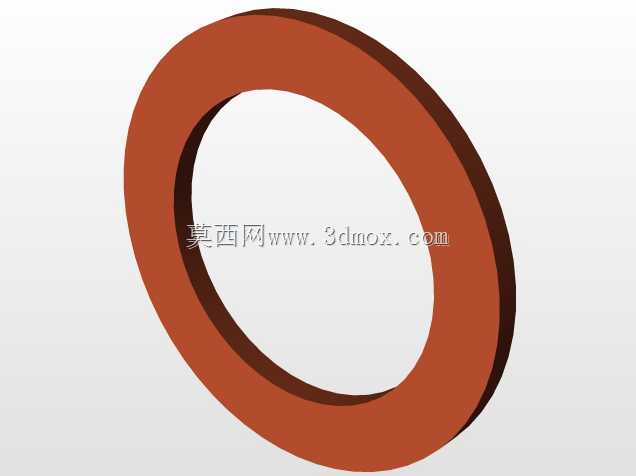

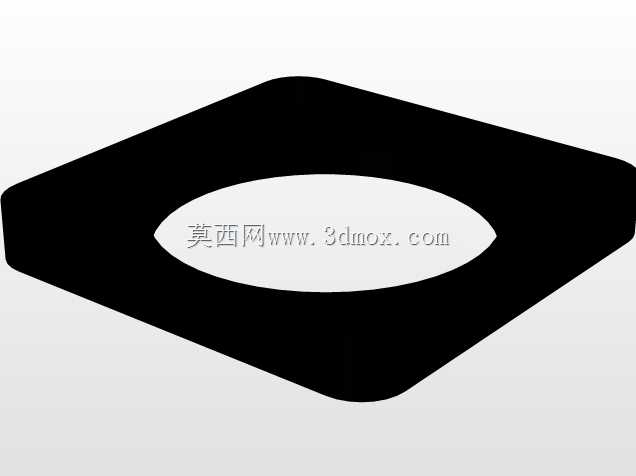

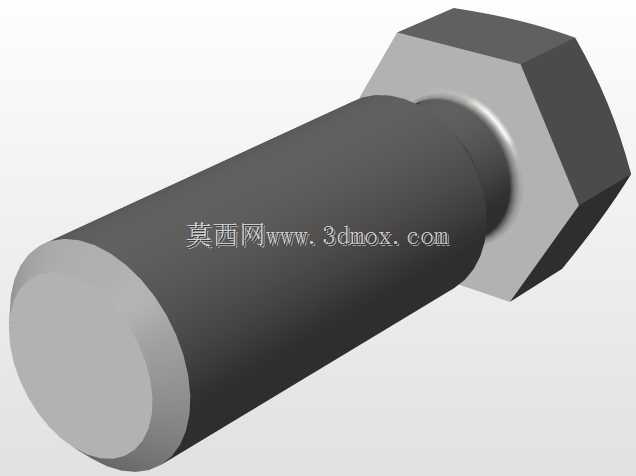

　　结构设计上，阀块采用板式集成思路，把柱塞、油道、节流和密封要素集中在一个矩形金属体内，外部管路数量明显少于独立阀件组合。顶面的螺钉用于固定盖板或阀芯组件，底面或侧面的安装孔决定了阀块在支架上的定位方式。建模时需要特别注意孔位边界：安装孔中心距、阀块总长、总宽、总高以及进出油口螺纹规格都会直接影响现场布置。若把模型放入主机三维装配，应预留油管弯曲半径、接头扳手空间和指示销伸缩空间，不能只按阀块实体外形留缝。

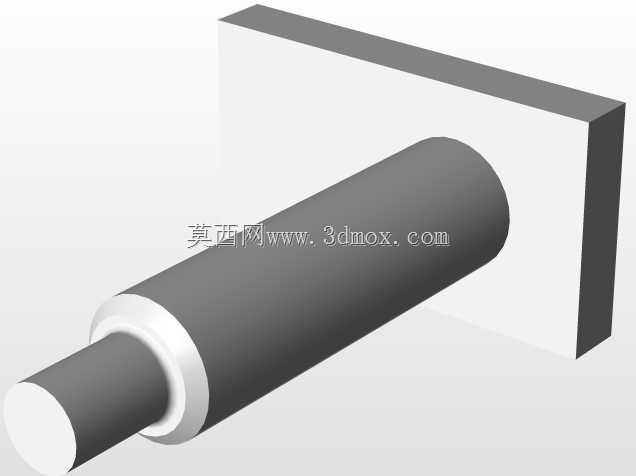

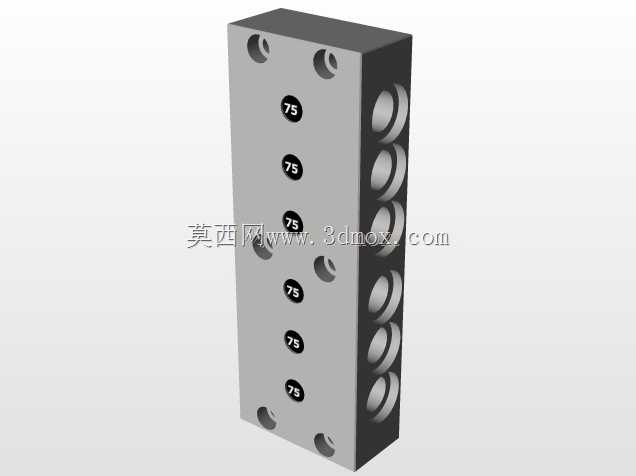

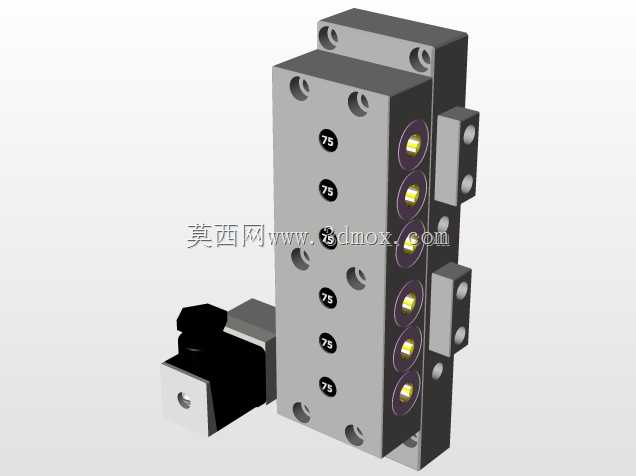

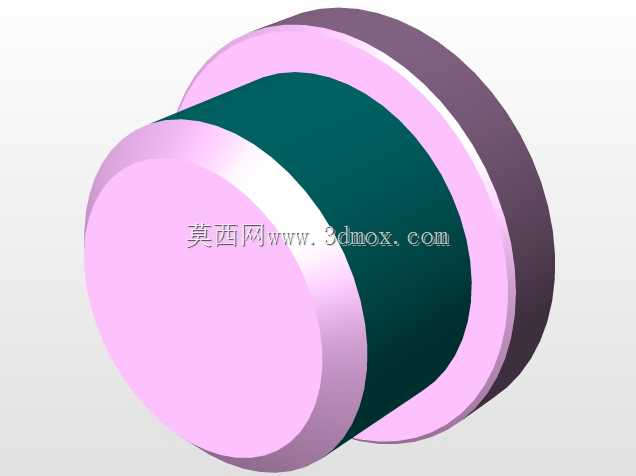

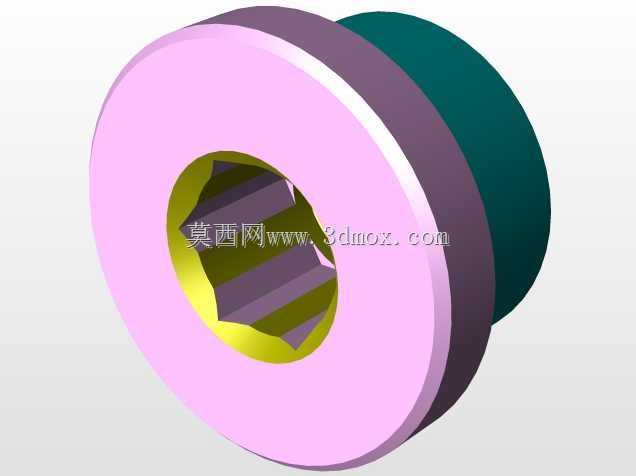

　　该分配器的出口剂量由柱塞直径和行程决定，不同片数或内部组合可形成不同出油点数。模型中阀块表面标注的数字对应出口编号或排量识别，装配时应与管路图保持一致，避免润滑点接错。对于需要监控的场合，阀芯动作指示杆伸出端可配装接近开关；对于普通工况，也可仅保留目视指示，通过观察杆的往复判断分配器是否循环。由于油脂通道细小，建模时不宜随意简化内部相交孔，否则在后续做流体示意、维护培训或拆装动画时容易丢失工作原理。

　　安装边界方面，这类阀通常要求固定在平整刚性面上，避免支架变形导致阀块受力。进油侧应靠近润滑泵主管，减少长距离高压管路造成的压力损失；出油侧支管走向要简洁，弯曲半径符合软管或硬管要求。若设备存在振动，接头处需考虑防松和密封形式，阀块周围还应留出拆装螺钉、更换监测元件以及排查堵塞的操作空间。三维布局时把这些维护空间一并建入，比单纯追求紧凑布置更符合工程实际。

　　从功能特性看，递进式分配器适合油脂类润滑剂的定量输送，对系统清洁度较敏感。油道内进入杂质可能造成柱塞卡滞，因此上游通常配合滤器和合适黏度的润滑脂使用。模型所体现的模块化外形，有利于工程师在选型阶段核对出口数量、安装孔距、接口方向和监测方式，也便于在装配设计中提前发现管路干涉。对结构设计人员而言，该模型的价值不只在外观复刻，更在于理解柱塞顺序动作、油路循环、安装接口与外部空间之间的约束关系。
