大型圆形工业排烟过滤装置结构设计

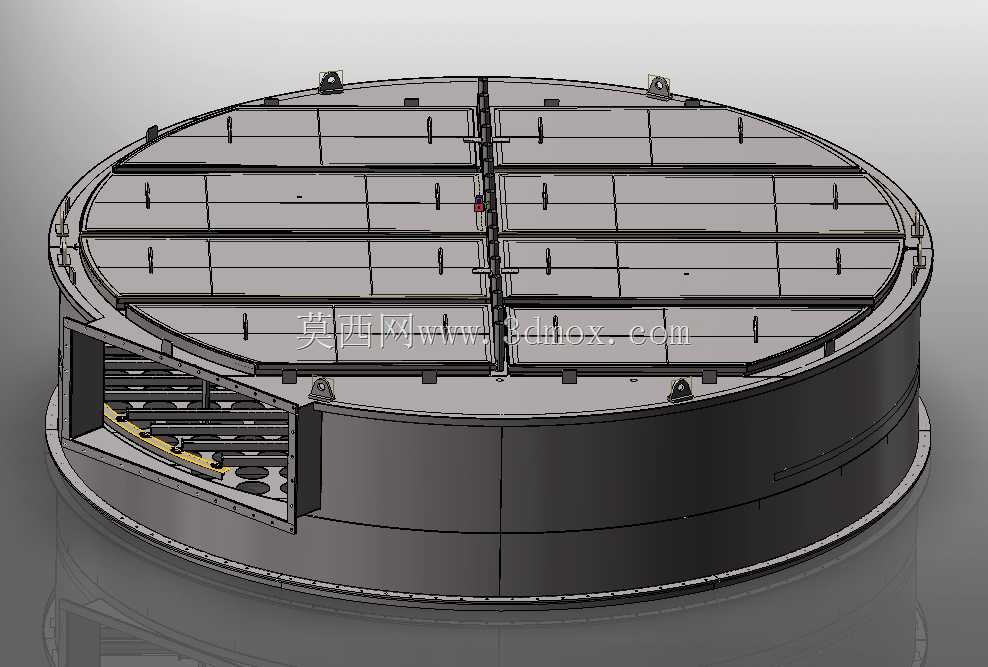

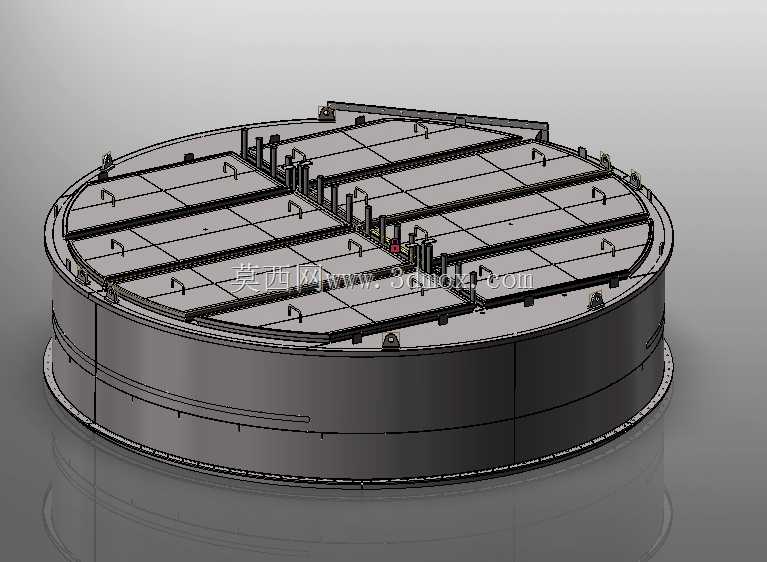

该排烟过滤装置主要应用于工业厂房集中排烟系统、大型商用建筑通风排烟管网、工业生产废气预处理段等场景，作为烟气输送管路中的核心净化单元，承担着拦截烟气中固态颗粒物、黏附油雾杂质、匀化烟气气流的核心作用，能够有效降低后端排烟管路的积灰堵塞风险，减少排入大气的污染物含量，同时避免大粒径杂质对后端引风设备造成叶轮磨损、动平衡破坏等问题。从功能特性来看，装置采用卧式圆形罐体结构，整体为承压式封闭壳体设计，可适配中低压排烟管网的运行压力要求，内部设置多层横向排布的过滤单元，每层过滤单元采用模块化分块设计，单块滤件可独立拆装更换，无需整体拆解设备即可完成滤材维护，大幅降低后期运维的工作量与停机时间。顶部设置多组快开式检修人孔与吊装吊耳，方便运维人员进入设备内部开展检修作业，也可满足滤件整体吊装更换的操作需求；侧面开设的检修口可直接观察内部滤件的积污状态，无需拆解设备即可完成日常巡检工作。设计过程中，首先结合圆形罐体的受力特性优化壳体壁厚分布，在满足承压强度要求的前提下尽可能降低设备自重，内部支撑框架采用纵横交错的梁式结构，既为过滤组件提供稳定的安装支撑，也可对进入罐体的紊乱气流起到整流作用，让烟气能够均匀通过每一块过滤单元，避免局部滤件过载、局部滤件利用率不足的问题，有效提升整体过滤效率与滤件使用寿命。过滤组件的排布采用错层对位设计，相邻层的滤件缝隙相互错开，避免烟气出现短路直排的情况，确保所有通过罐体的烟气都能经过至少两层滤材的拦截净化。从安装边界来看，设备整体为圆柱形态，上下端面设置标准管道连接法兰，可直接与同管径的排烟管道对接安装，安装时需预留顶部吊耳的吊装作业空间，以及侧面检修口的操作空间，底部设置的环形支撑底座可直接固定在混凝土设备基础或者钢制支架上，无需额外制作复杂的安装转接结构，适配现有多数工业排烟管路的安装改造需求，设备进出口的中心标高可根据现场管路布局调整支撑底座高度，适配不同场景的安装要求。
