带式输送机用槽型托辊辊道支撑结构

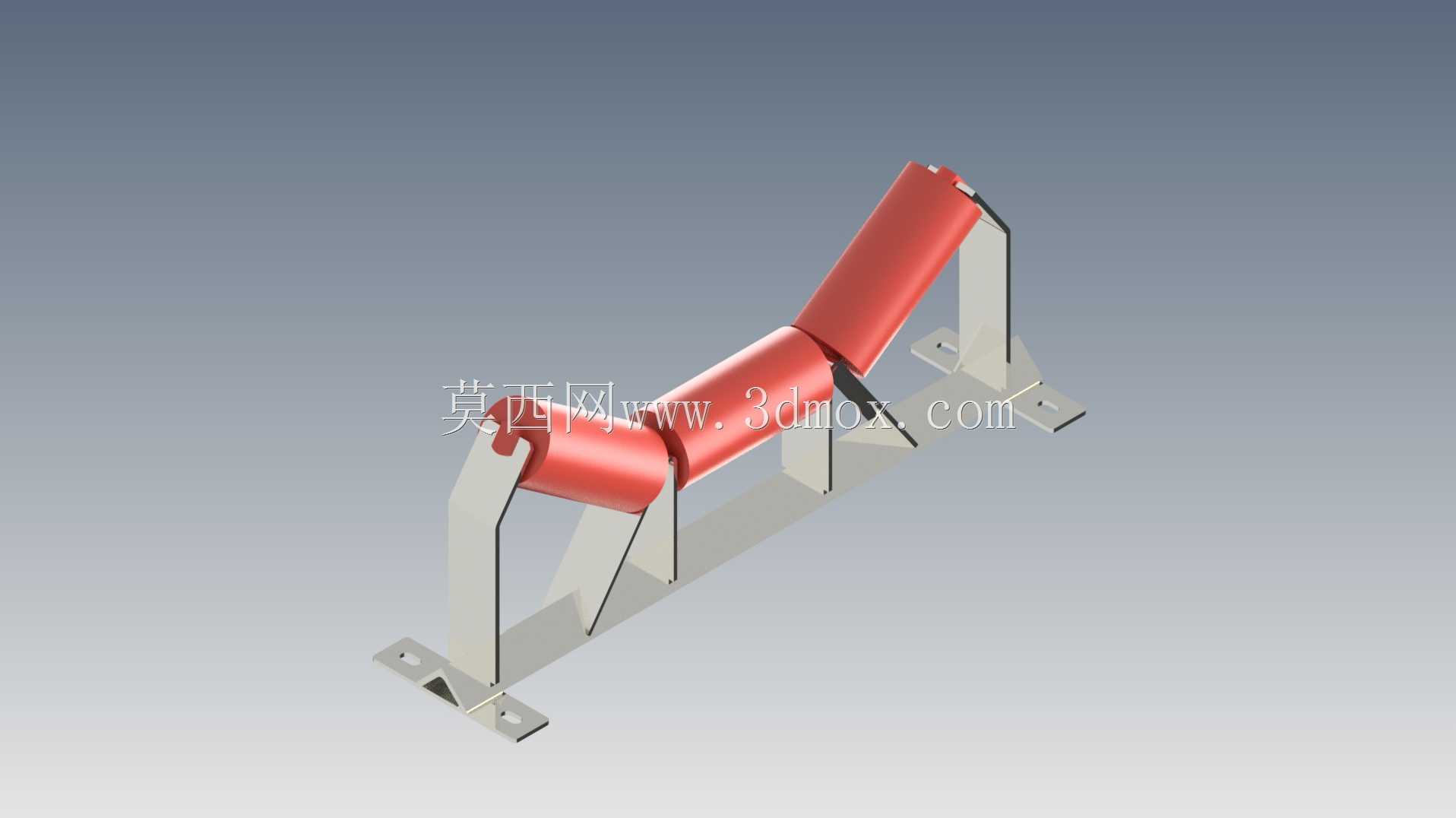

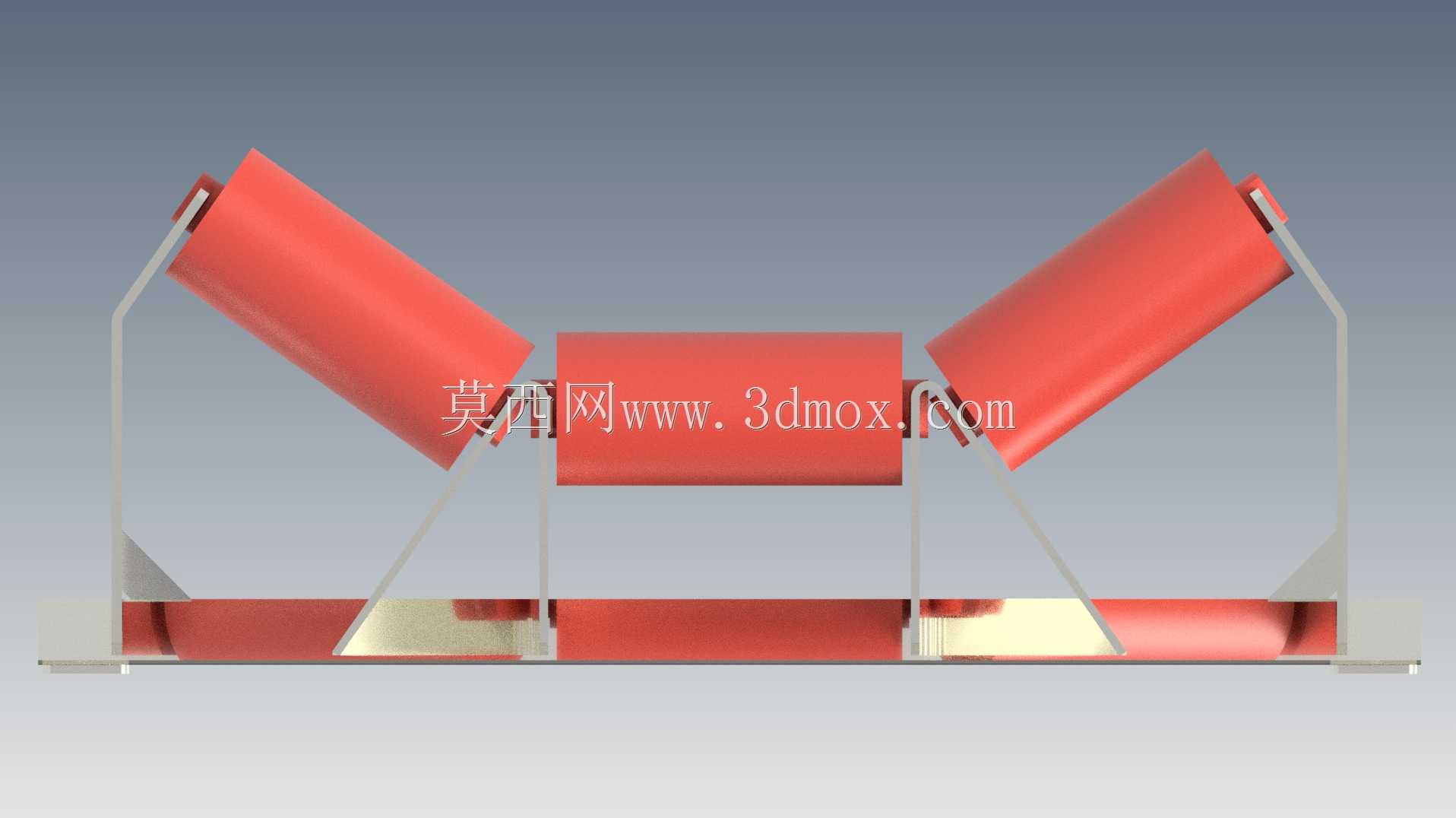

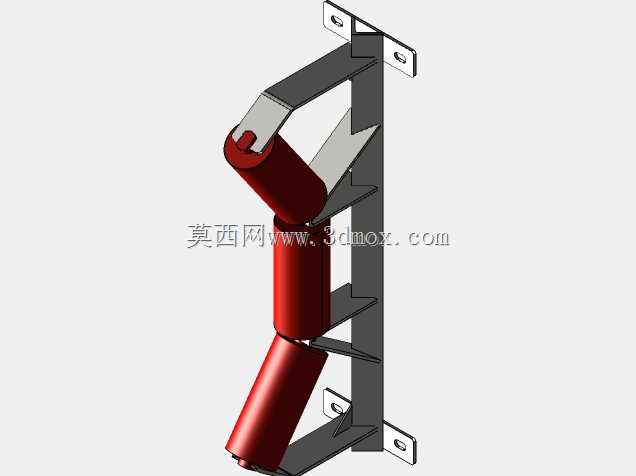

这款辊道架是带式输送系统里的核心承载支撑部件，主要应用于矿山、港口、建材、粮食加工等行业的散料输送场景，针对重型物料输送工况做了结构强化，能够在高负载、连续运行的输送线中稳定承托输送带与上方物料，避免输送带出现下垂、跑偏、撒料等常见运行问题，适配带宽范围覆盖常规工业散料输送的主流规格，可直接对接标准带式输送机的机架安装点位。从实际使用场景来看，这类高容量辊道架多用于输送矿石、煤炭、砂石、粮食等密度较高、单批次输送量较大的物料，安装位置通常位于输送线的承载段，沿输送方向等距排布，通过托辊组的槽型角度将输送带约束为凹型截面，有效提升输送带的物料装载量，同时降低物料在输送过程中的撒漏概率。在功能特性上，该支撑结构采用三辊式槽型布局，侧辊设置了符合散料输送特性的倾斜角度，既能够保证输送带对物料的包裹性，也能让输送带运行过程中自动对中，减少输送带边缘与机架的摩擦损耗；支架主体采用角钢焊接成型的框架结构，底部设置带安装孔的固定脚板，可通过螺栓直接固定在输送线的纵向机架上，安装时无需额外焊接调整，现场装配效率更高；支架与托辊的连接位置采用可拆卸的销轴结构，后期维护更换托辊时无需拆解整体支架，大幅降低运维的时间成本。设计思路上，这款结构优先考虑了重型工况下的结构强度，所有支撑受力点都增设了三角加强筋，避免长期受物料冲击出现支架变形、开焊的问题；托辊安装位的同轴度做了公差约束，保证三根托辊的转动轴线处于同一设计平面，减少托辊运行时的径向跳动，降低输送带的异常磨损；整体框架做了等强度设计，在保证承载能力满足重型输送要求的前提下，尽可能精简了非受力部位的材料用量，兼顾结构强度与制造成本。从安装边界来看，支架的横向宽度适配对应带宽的输送带边缘预留量，安装孔位的间距匹配标准输送机机架的槽钢翼缘开孔尺寸，纵向安装间距可根据输送物料的密度调整，物料密度越大、单米载荷越高时，安装间距可适当缩小，保证输送带的下垂度控制在合理范围内；支架的整体高度匹配通用带式输送机的机架高度参数，可直接替换同规格的老旧托辊支架，无需对原有输送线机架做改造，适配性较强。
