轮斗式挖沟作业装置结构设计

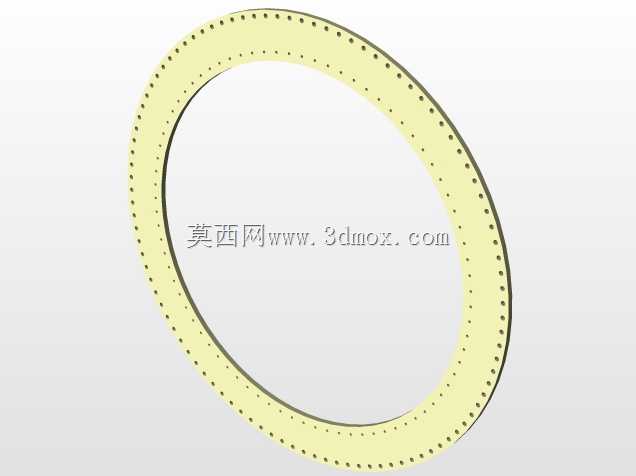

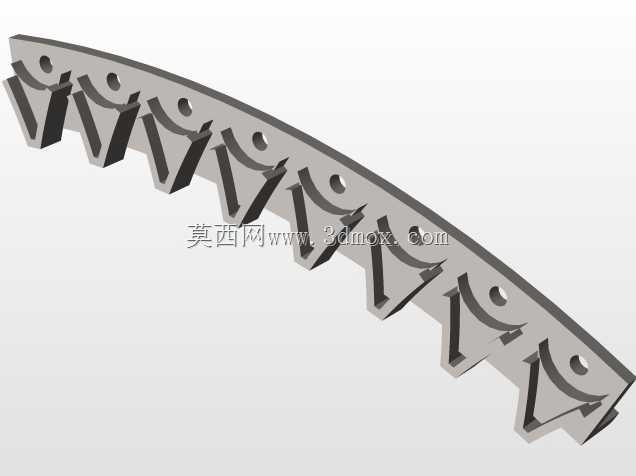

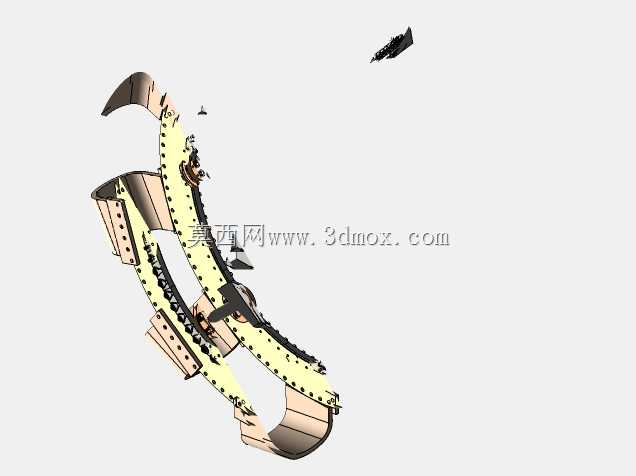

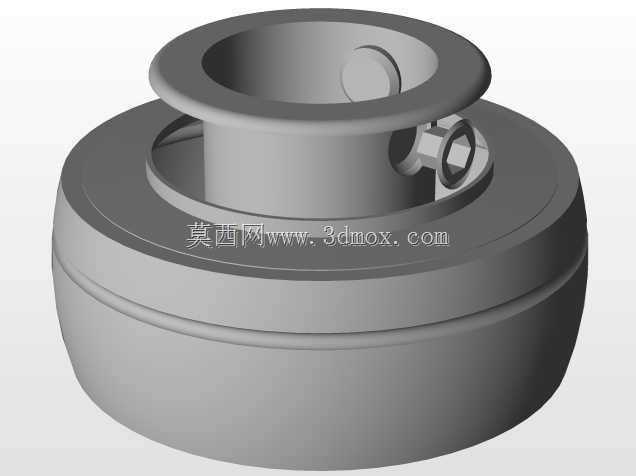

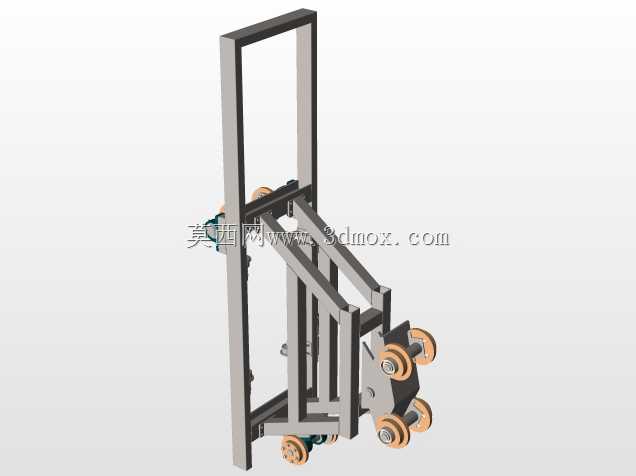

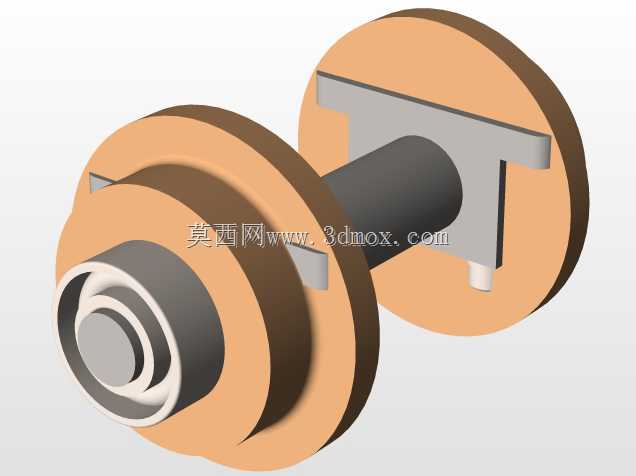

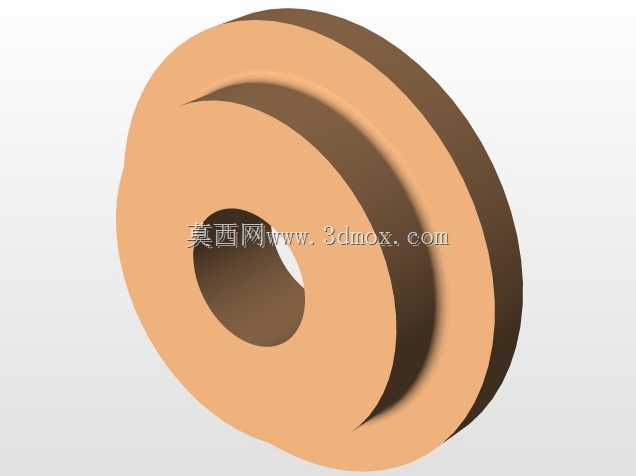

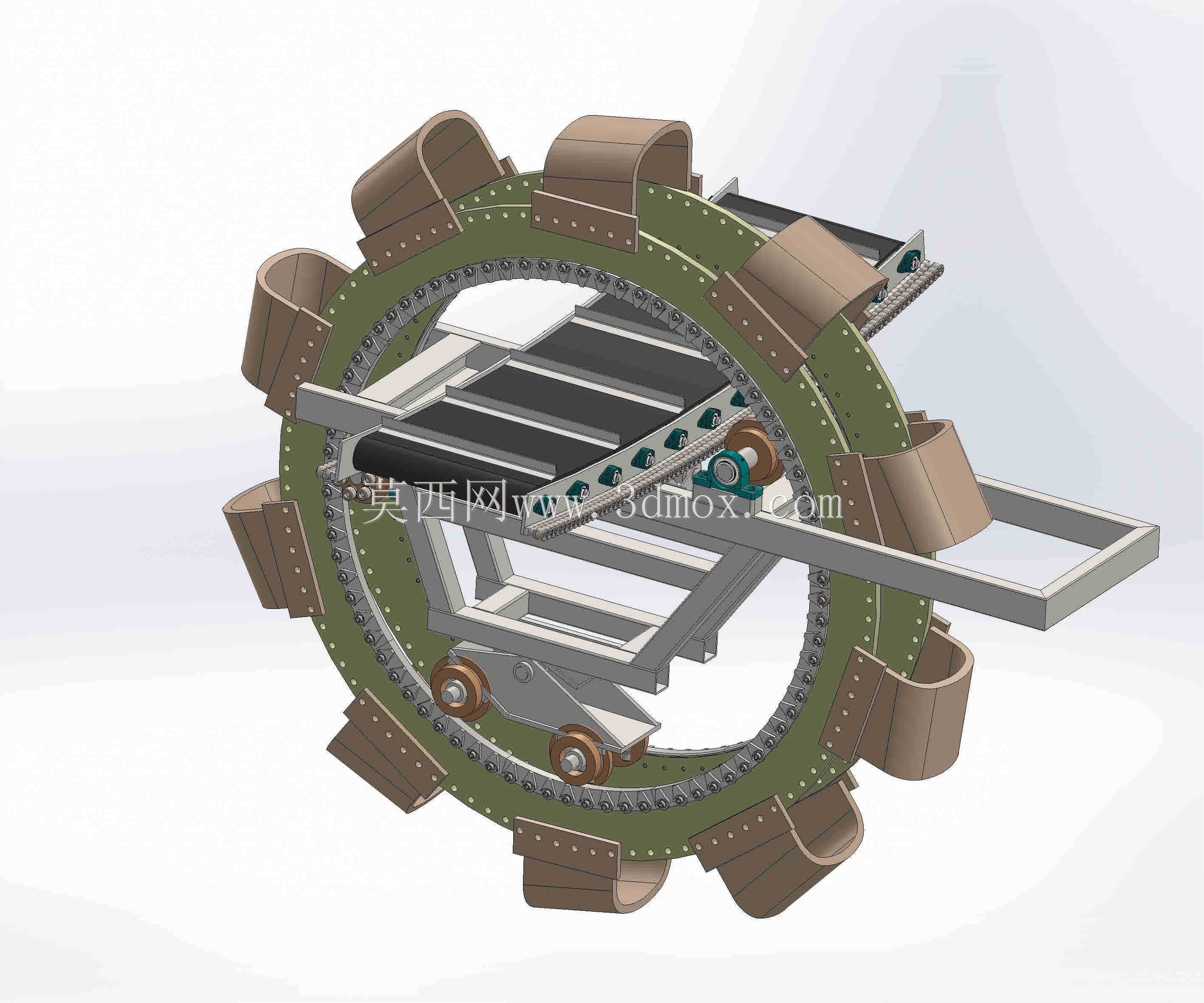

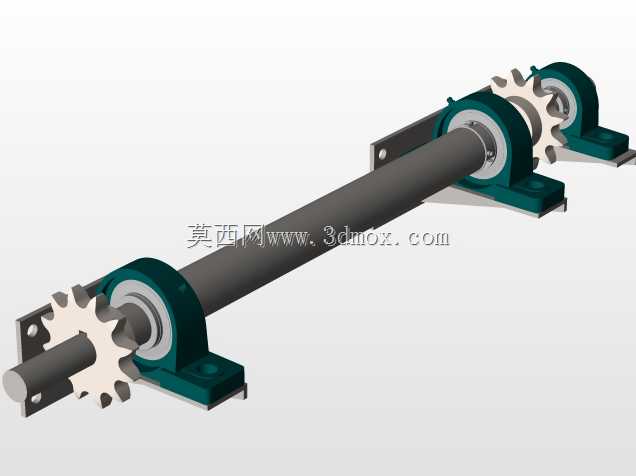

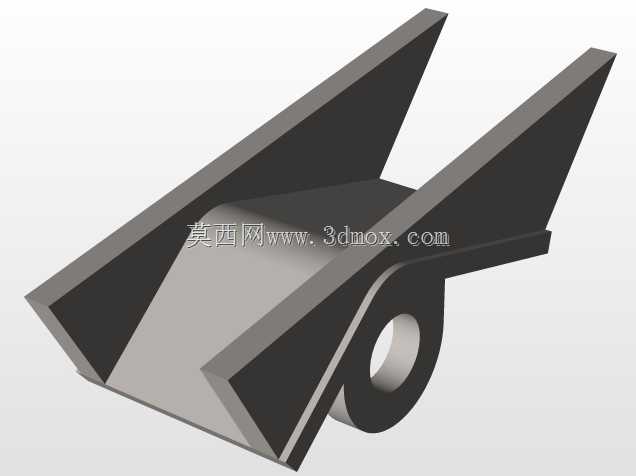

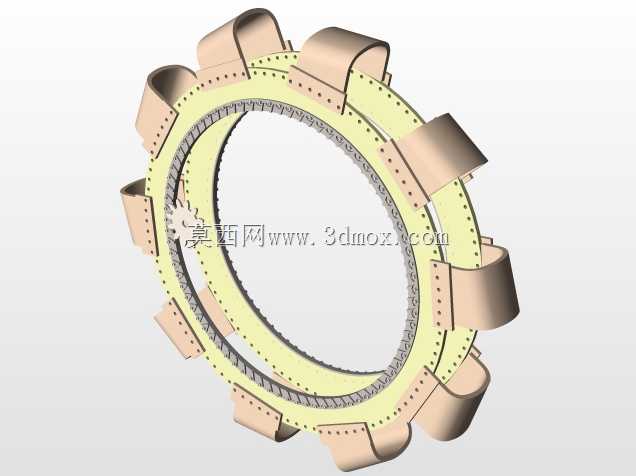

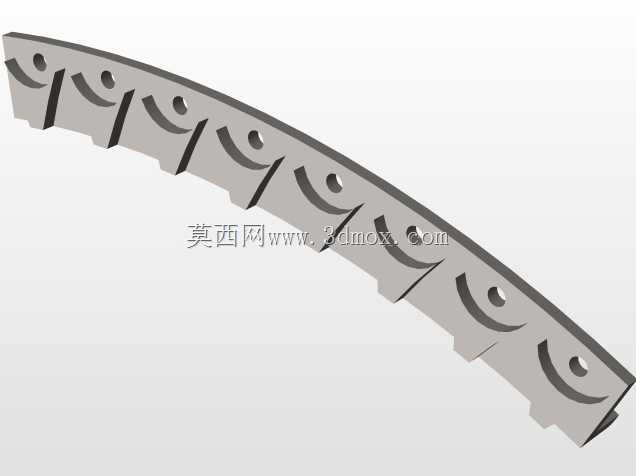

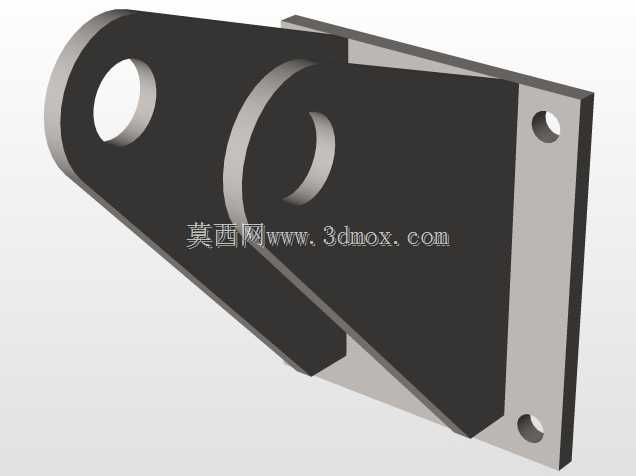

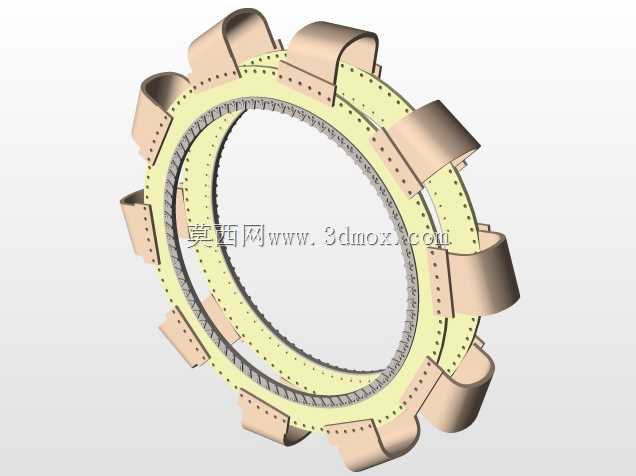

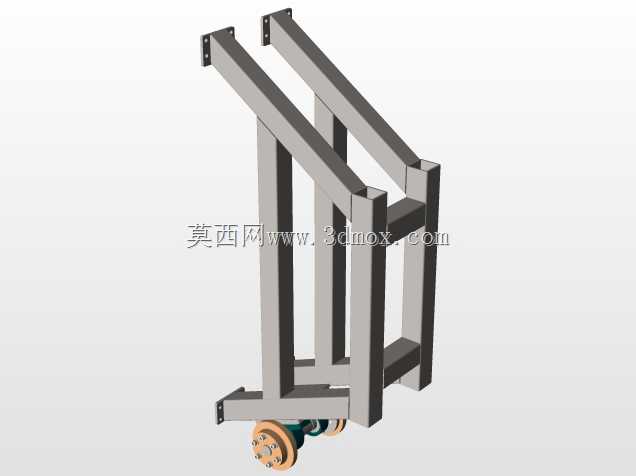

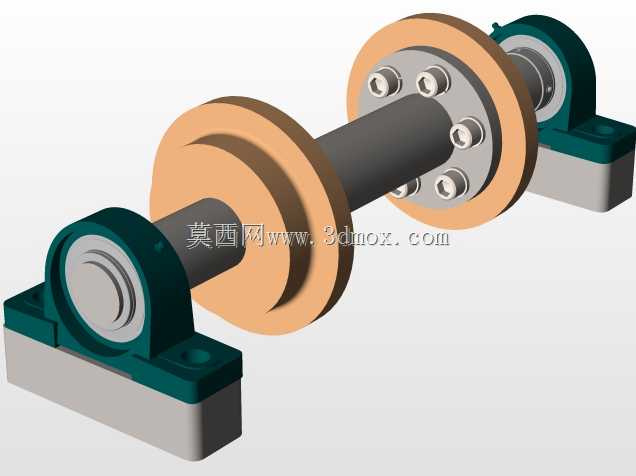

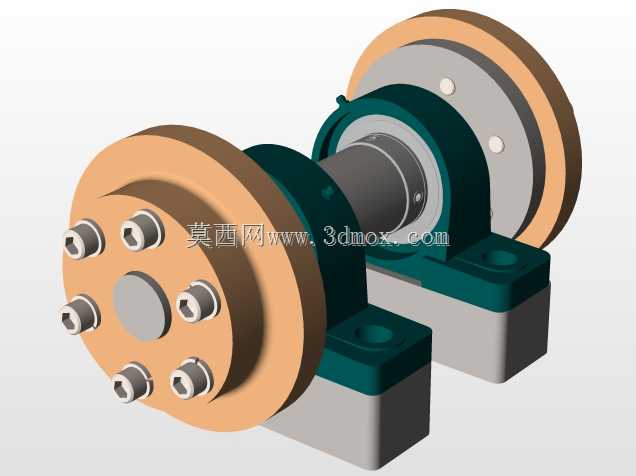

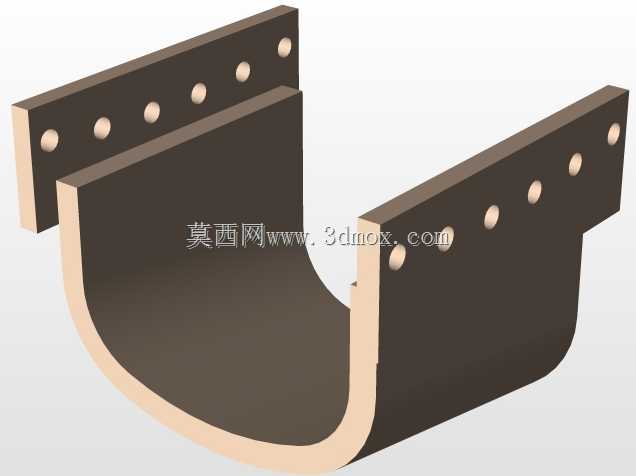

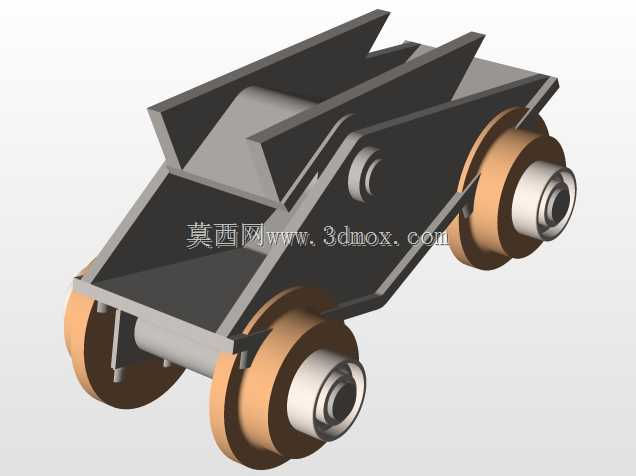

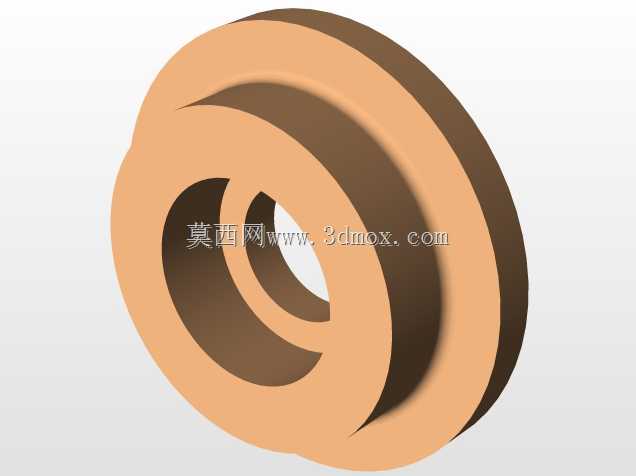

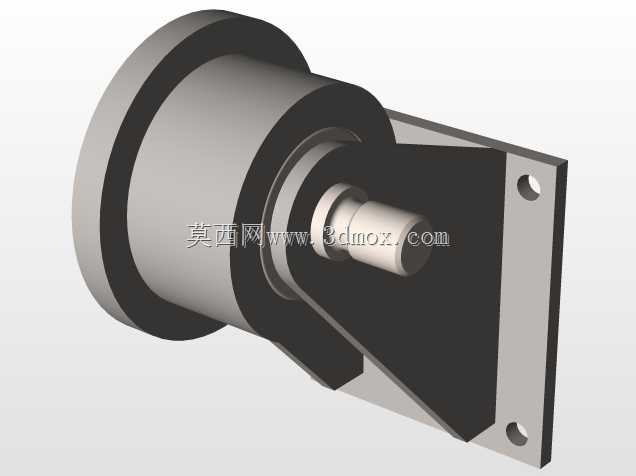

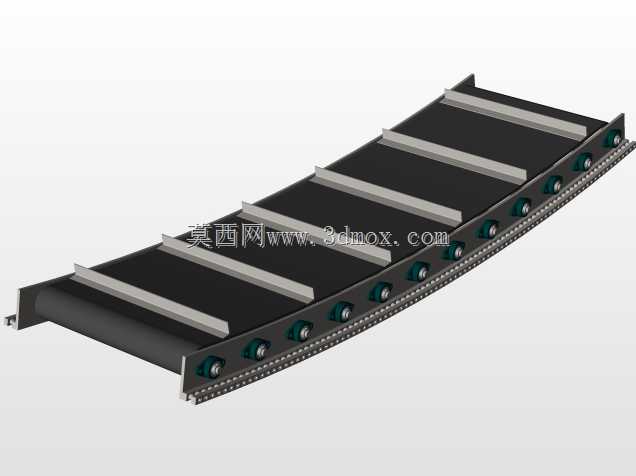

该轮斗式挖沟装置主要应用于农田水利沟渠开挖、市政管线铺设开槽、通信线缆直埋开沟、农田排灌渠修筑等连续型窄幅沟槽开挖作业场景，相比单斗挖沟设备，可实现连续不间断切削取土，作业面沟型规整，沟壁平整度高，无需二次人工修坡，作业效率在长距离直线沟槽施工场景下优势显著。设备核心功能依托回转轮斗完成土体切削与集料，轮斗周向均匀布置的挖斗随轮体回转切入土层，将切削下的土体兜取提升至轮体上部卸料位置，直接卸入轮体内置的带式输送机构，通过输送带将土体横向输送至沟槽一侧堆置，无需额外配备土方转运设备即可完成弃土归集，避免开挖土体回落沟槽内。设计阶段优先考虑轮体支撑稳定性，采用环形回转支撑结构作为轮斗承载基体，支撑滚轮沿环形轨道周向布置，分散轮体切削作业时的径向载荷与冲击载荷，避免单点受力过大导致结构变形；挖斗采用前倾式安装角度，兼顾切削入土性能与卸料顺畅度，斗唇部位做加厚耐磨处理，适配黏土、砂土、粉质壤土等常见施工土层的切削需求，针对含少量砾石的土层也可通过调整斗齿间距降低切削阻力。机架部分采用型钢焊接框架结构，兼顾结构强度与整体重量控制，前端预留与牵引动力设备的挂接安装接口，可适配履带式拖拉机、专用工程机械底盘等不同牵引载体，挂接位置设置多组调节孔位，可根据作业需求调整轮体作业倾角，适配不同沟深、沟坡角度的施工要求。内置带式输送机的托辊组采用槽型布置，避免输送过程中土体撒落，输送带张紧机构设置在机架尾部，可快速调整张紧度，适配不同作业强度下的输送带伸长量。安装边界方面，轮体最大回转直径根据常规挖沟深度需求设定，作业时轮体下切点深度即为最大挖深，机架横向宽度小于轮体直径，保证设备可在狭窄施工场地通行作业，输送臂伸出长度可保证弃土堆距沟边有足够安全距离，避免堆载导致沟壁坍塌。整体结构无复杂液压控制回路，核心回转运动可通过牵引设备动力输出轴经链传动传递，维护保养点位外露，日常检修无需拆解核心结构，适合野外长时间连续施工作业。
