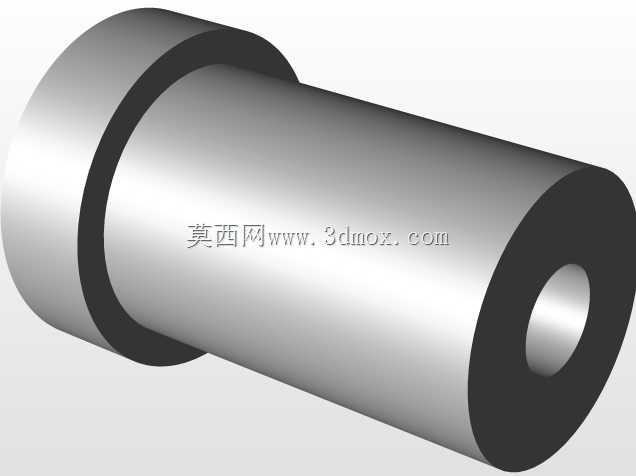

塑料挤出成型用管材挤出模头结构

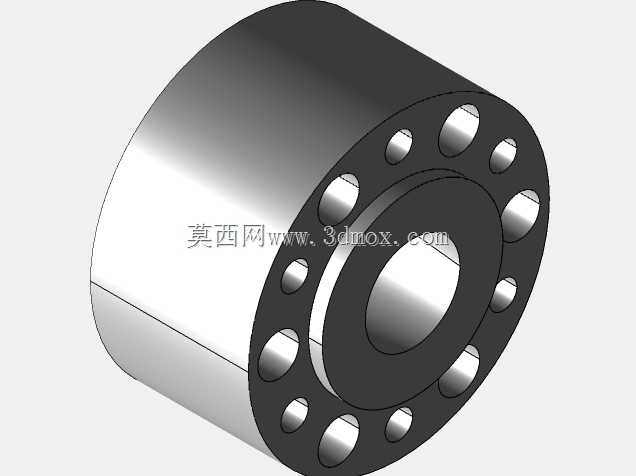

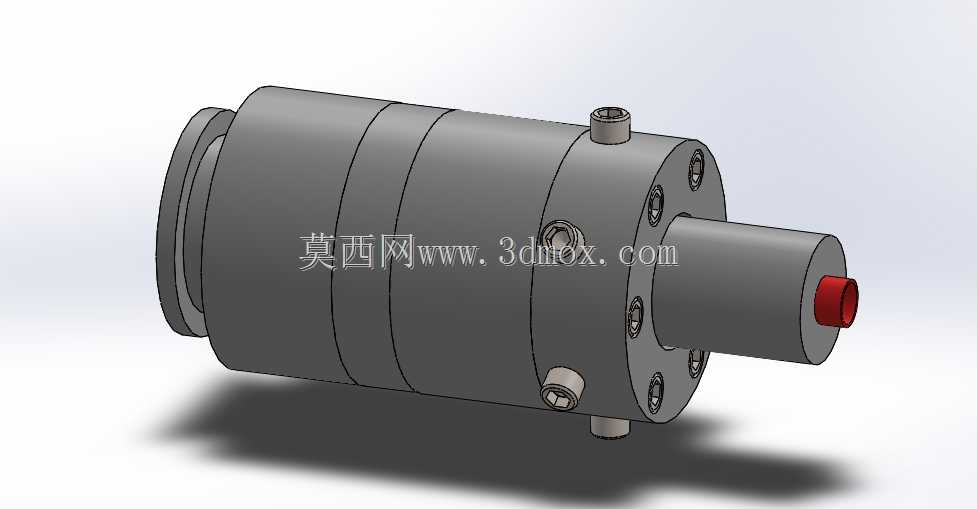

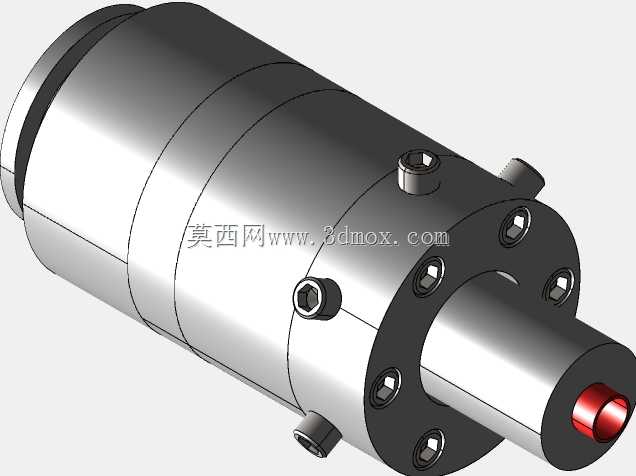

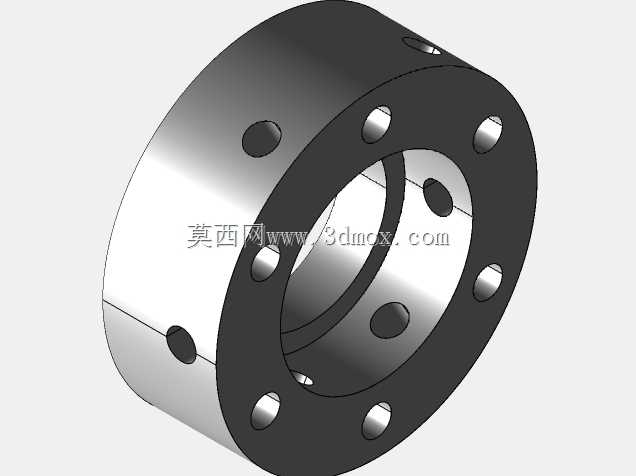

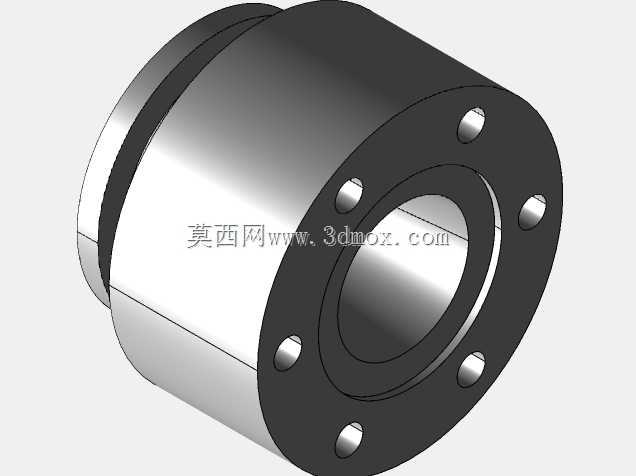

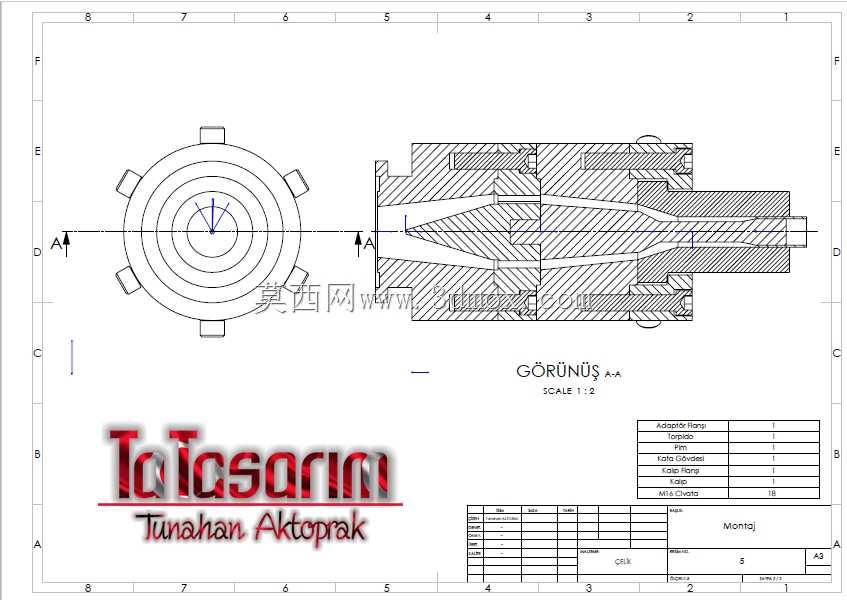

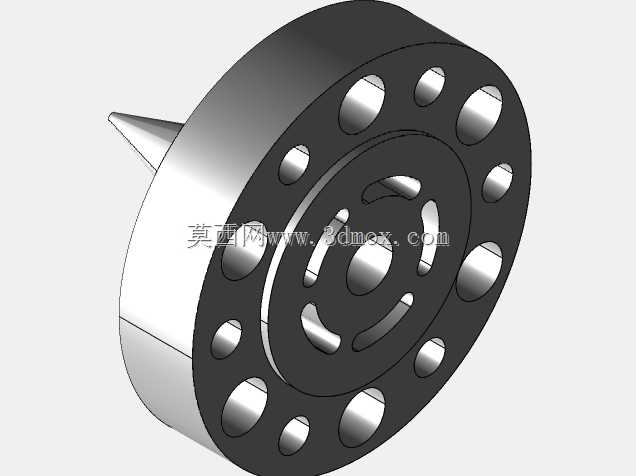

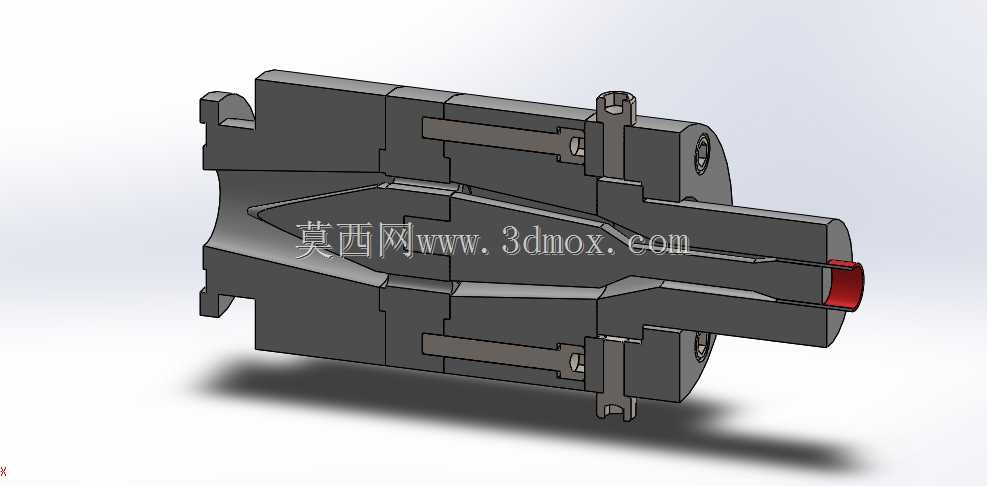

该挤出管模主要应用于塑料管材挤出生产线的成型工位，是热塑性塑料管材连续挤出生产的核心成型部件，适配PE、PP、PVC等常见热塑性塑料的管材加工场景，可对接挤出机出料端，将塑化均匀的熔融塑料通过内部流道稳压、分流后，连续挤出成型为指定壁厚与外径的管状坯料，后续经冷却定型、牵引、切割工序即可得到成品管材，广泛应用于给排水管材生产、线缆护套挤出、工业塑料管材加工等生产场景。从功能特性来看，该模头采用分段式组合结构，整体沿挤出轴线对称布局，内部设置流线型分流梭结构，能够将挤出机输送来的圆柱状熔融料流均匀分流为环形料流，避免料流出现滞流、分解死角，同时通过多段压缩段的流道设计逐步提升熔体压力，保证挤出的管坯壁厚均匀、质地密实，消除熔接痕对管材力学性能的影响；模体两侧设置有调节锁紧结构，可在装配调试时微调口模与芯模的同轴度，精准控制管材周向壁厚偏差，端部的出料口模采用耐磨材质适配长时间连续生产的磨损需求，模体上预留的安装位可适配加热圈、测温元件的装配，保证模头各段温度稳定在塑料塑化工艺区间内。从设计思路来看，该模头遵循挤出成型的流道设计原则，整体流道从进料端到出料端保持光滑过渡，无急剧转角或截面突变，减少熔体流动阻力与停留时间，避免热敏性塑料出现过热分解；分段式的模体设计既方便加工制造时保证流道的表面精度，也便于生产过程中拆解清理料道内的残留物料，降低维护难度；锁紧定位结构采用对称布局，保证模头各段装配后同轴度偏差控制在极小范围内，避免挤出管坯出现偏壁问题。从安装边界来看，该模头进料端采用标准法兰连接结构，可适配对应规格的单螺杆挤出机出料口，整体外形沿挤出方向呈阶梯轴状布局，径向尺寸从进料端到出料端逐步收窄，安装时需保证与挤出机螺杆轴线、后续定型套轴线保持同轴，预留的加热元件安装位不超出模体最大外轮廓，不会与周边的冷却水槽、牵引设备产生干涉，整体结构紧凑，可直接替换同规格的常规管材挤出模头，无需对现有生产线进行大幅改造。
