组合式钣金工业烘干箱体结构设计

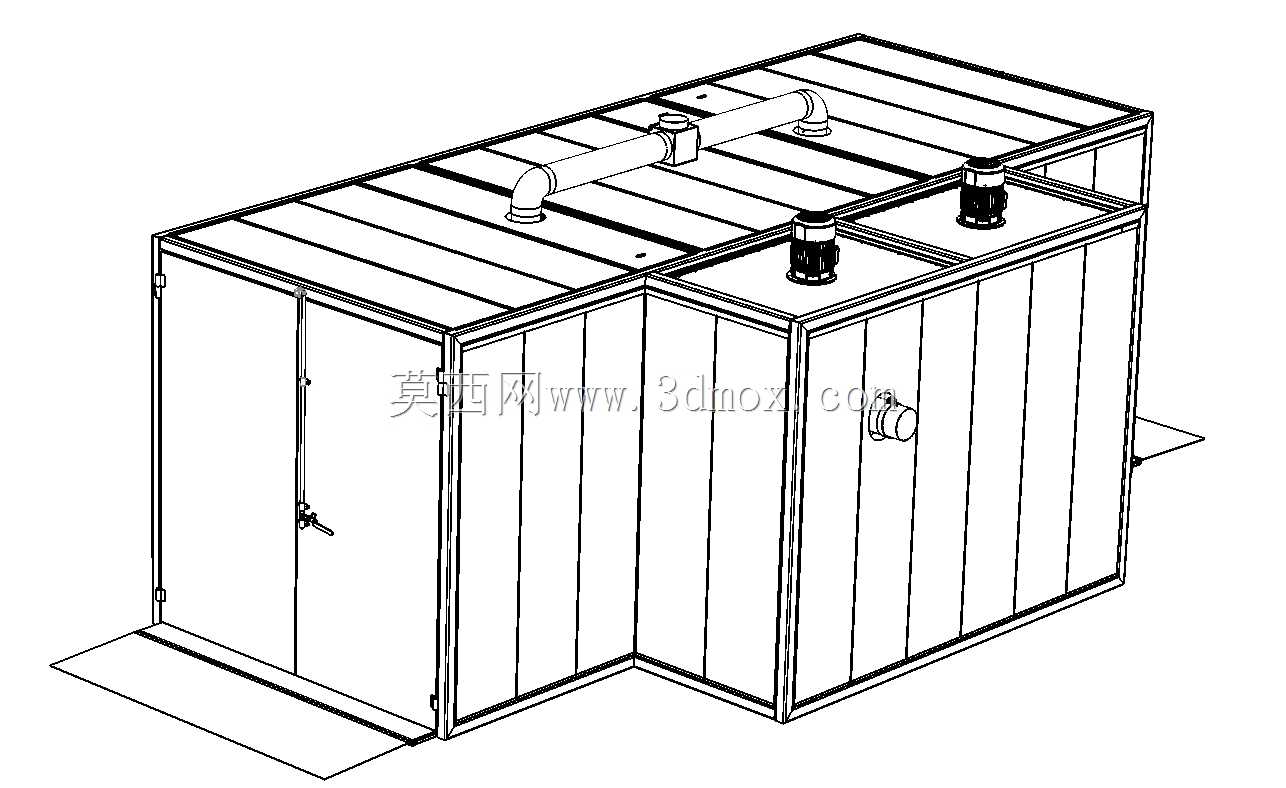

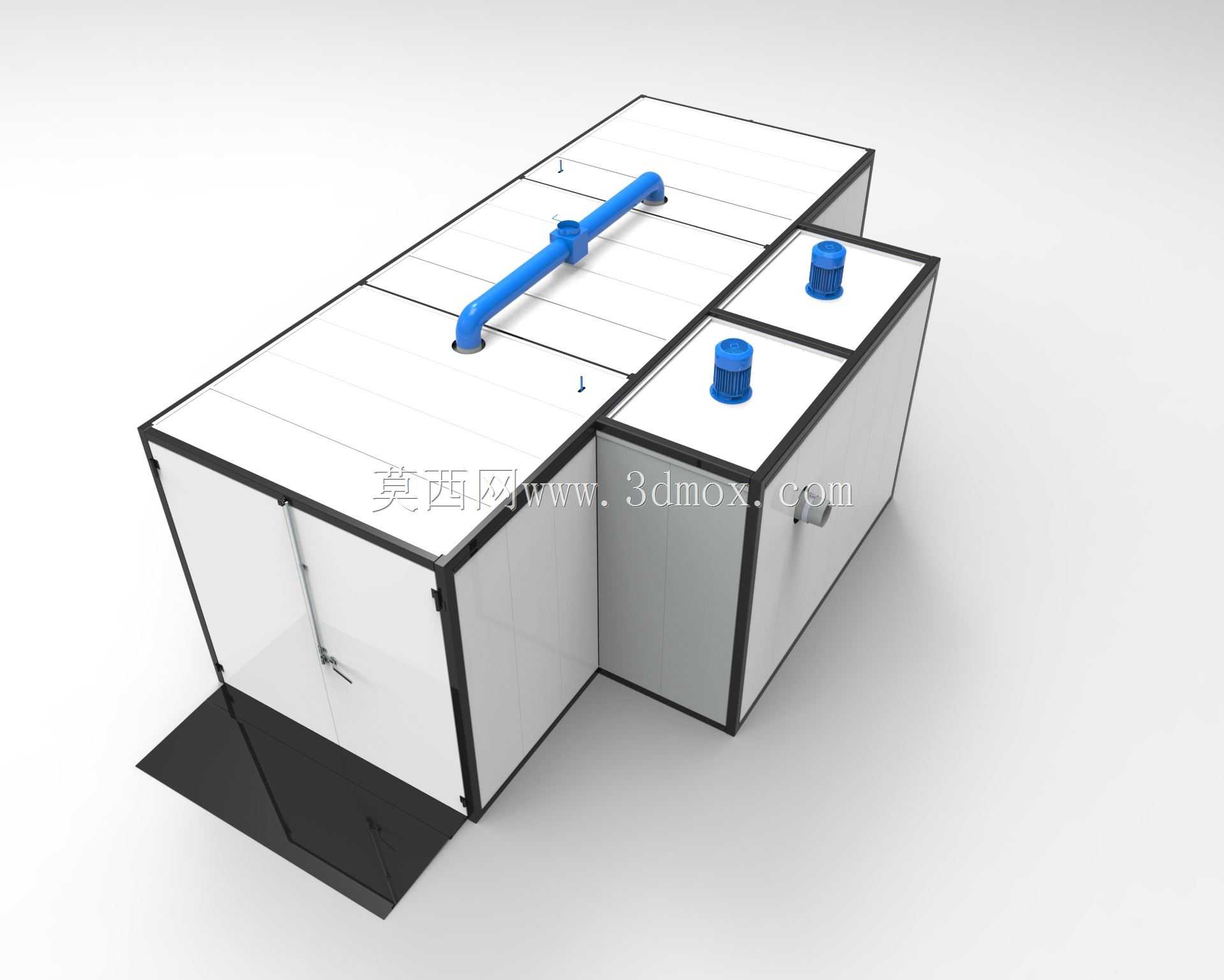

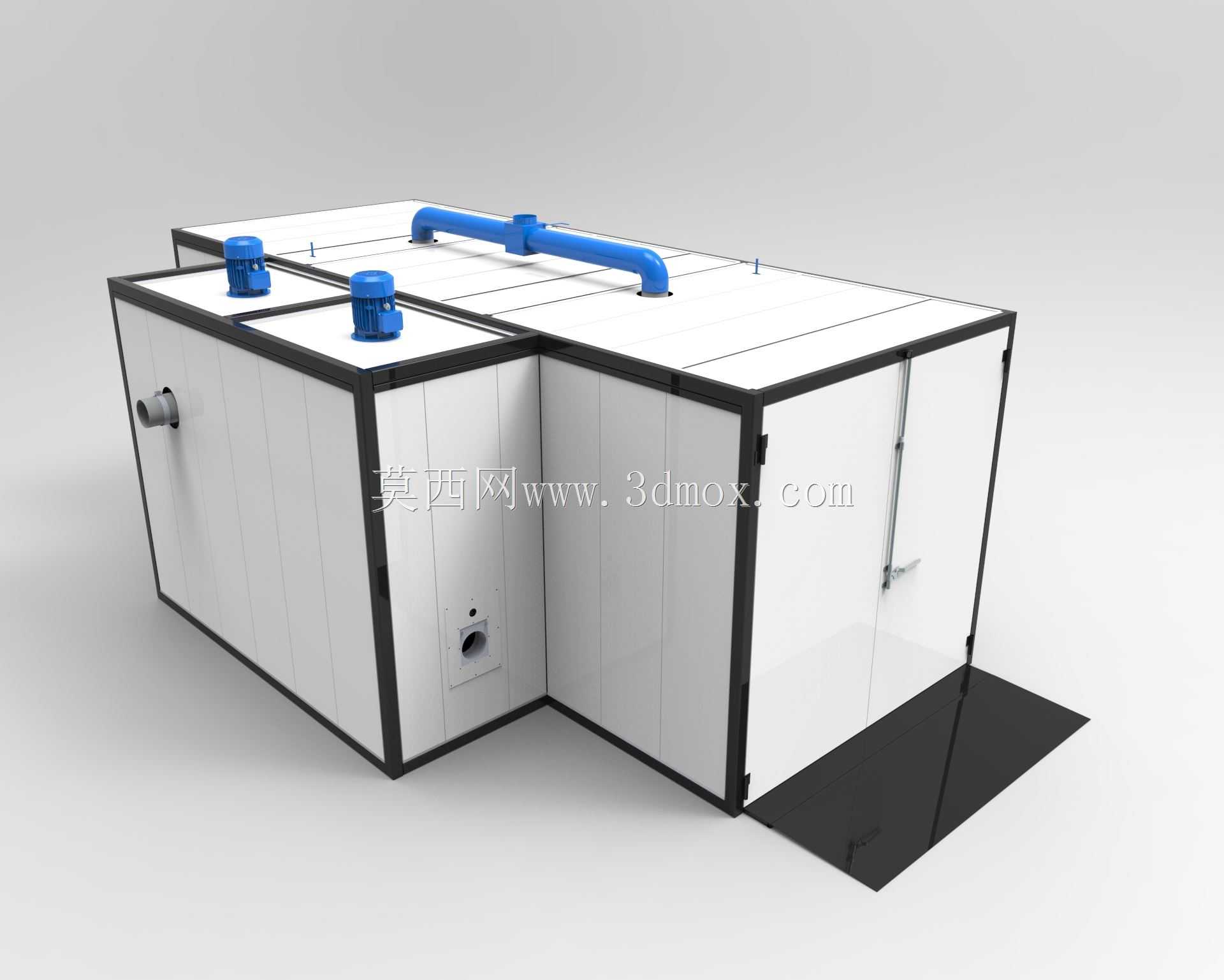

这款组合式钣金工业烘箱主要面向工业生产中的工件烘干、涂层固化、物料除湿等场景，可广泛应用于五金件表面处理后的水分烘干、塑胶件喷涂后的漆膜固化、电子元器件的低温去湿、复合材料的预加热定型等工序，适配中小型加工车间、表面处理生产线、电子组装车间等多种生产场地，能够满足批量工件的连续烘干作业需求，也可针对异形大件工件提供独立的烘干空间，避免不同批次、不同类型工件在烘干过程中出现交叉干扰。设备采用分体组合式的箱体结构设计，整体由两个功能舱段拼接组成，一侧为加热循环舱，顶部集成安装热风驱动组件与排风管道，负责产生均匀的循环热风并完成舱内空气的导流与排湿，另一侧为大容积工件放置舱，配备平开式密封舱门与外置入户坡道，方便带脚轮的工件推车直接推入舱内，降低大件工件上下料的操作难度。箱体整体采用夹芯式钣金壁板结构，外层为冷轧钢板折弯成型的防护面板，内层为耐高温不锈钢内胆，中间填充高密度保温隔热材料，能够有效减少舱内热量向外散失，降低设备运行过程中的能耗，同时避免设备外表面温度过高带来的操作安全隐患。舱门边缘采用耐高温密封胶条做全周密封处理，配合可调节的压紧锁扣，能够保证舱门关闭后的密封性能，减少热风泄漏，维持舱内温度场的稳定。顶部设置的排风管道可对接车间废气处理系统，将烘干过程中产生的挥发性气体、水汽直接排出作业区域，改善车间内的操作环境。在设计过程中，这款设备充分考虑了现场安装的边界条件，分体式的舱段设计可拆分运输，能够通过常规宽度的车间通道与工业门，无需对现场建筑做额外改造即可完成组装就位，设备底部设置可调式支撑脚，可根据现场地面平整度调整设备水平度，保证舱门开关顺畅、密封严密。设备侧面预留了管线接口与检测孔位，方便后期加装温度传感器、湿度检测模块、氮气保护接口等拓展组件，适配不同工艺的特殊烘干需求。整体外形采用直角规整结构，可紧贴车间墙面放置，减少对车间生产空间的占用，顶部的热风组件采用外置式安装，既方便日常的维护检修，也避免加热组件直接占用舱内的有效放置空间，最大化提升舱内的工件容纳能力。
