工业大型脉冲袋式除尘装置结构设计

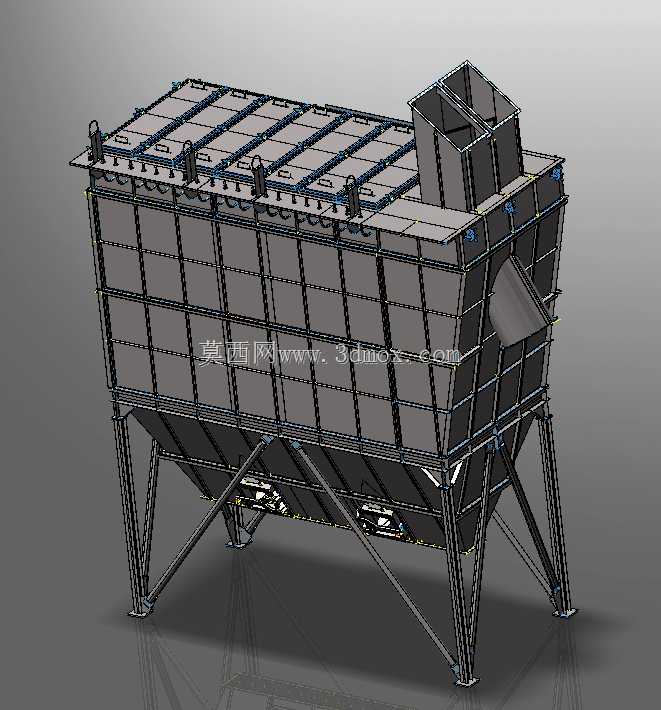

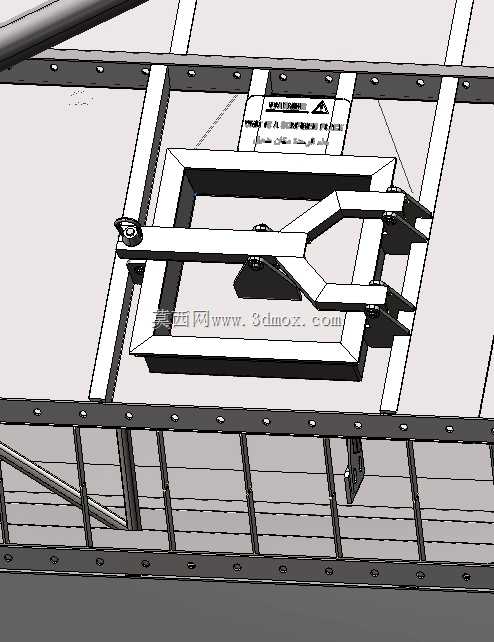

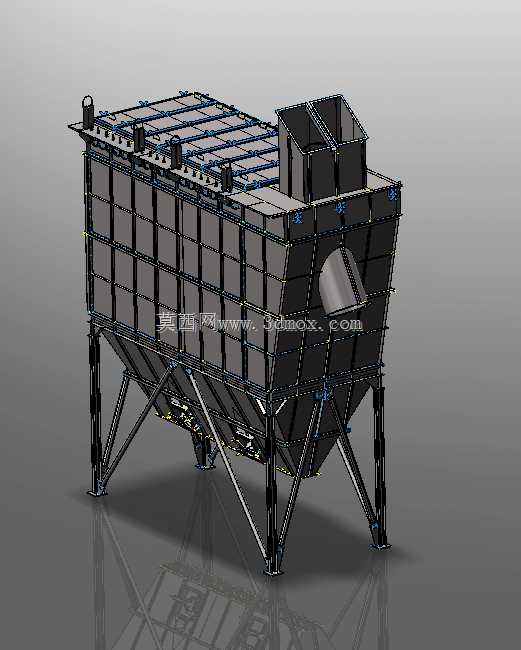

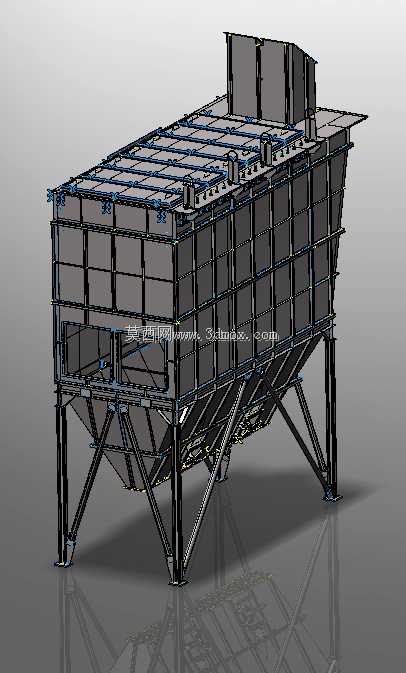

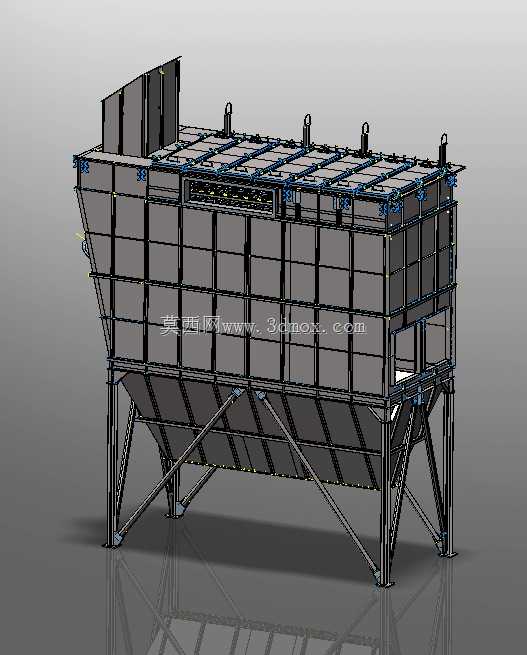

该袋式除尘装置主要面向炭黑生产、延迟焦化等重污染工业场景设计，可适配冶金、煤化工、建材加工等多行业的产尘工段，用于捕集生产过程中弥散的工艺粉尘、焦尘与炭黑颗粒，将含尘废气处理至达标排放水平，同时可回收有价值的工艺粉料，兼顾环保合规与生产物料回收需求。设备整体采用模块化箱体结构设计，上部为分室净气段与喷吹清灰机构安装区，中部为过滤仓室，内置阵列式滤袋安装框架，下部为锥形灰斗用于收集沉降的粉尘，侧面设置进风口与出风口，顶部预留检修通道与起吊点位，整体采用型钢焊接框架搭配壁板拼装结构，外部设置加强筋提升箱体承压能力，支腿采用斜撑加固结构，可适配户外露天安装的抗风载需求。设计过程中充分考虑现场安装边界，设备整体采用分块预制结构，可拆分运输至现场后拼装，降低大件运输的难度与成本；进风口采用侧进风设计，内部设置气流均布板，避免含尘气流直接冲刷滤袋造成局部磨损，延长滤袋使用寿命；灰斗角度设计大于粉尘安息角，内壁做光滑处理，避免粉尘架桥堵塞，灰斗下部预留卸灰阀安装接口，可搭配刚性叶轮给料机或螺旋输送机实现连续卸灰。过滤单元采用分室布局，可实现离线清灰作业，清灰过程不影响设备整体连续运行，喷吹机构对准每条滤袋的中心位置，保证清灰气流可均匀作用于整条滤袋，将附着在滤袋外表面的粉尘抖落至灰斗内；顶部检修门采用密封压条设计，避免运行过程中出现漏风问题，降低系统风机的运行能耗。设备的进出口管道采用标准法兰连接设计，可直接对接厂区现有通风管道系统，无需额外做非标转接，安装时需保证支腿底部与基础预埋件牢固焊接，整体水平度偏差控制在允许范围内，避免运行过程中出现结构共振。
