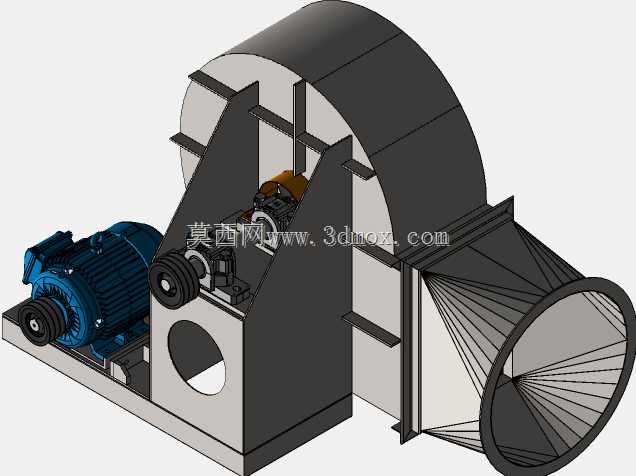

工业级皮带传动离心通风机结构设计

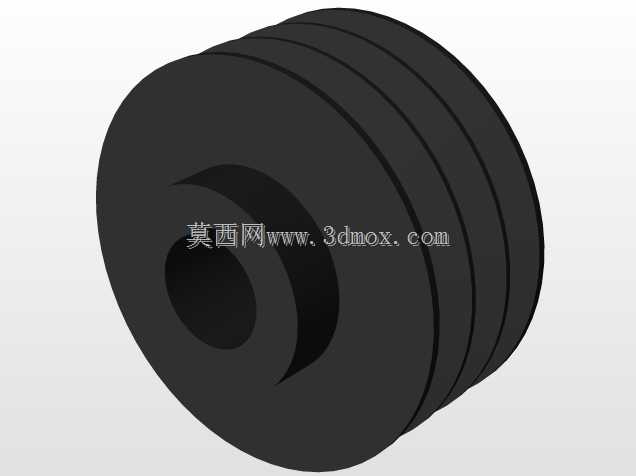

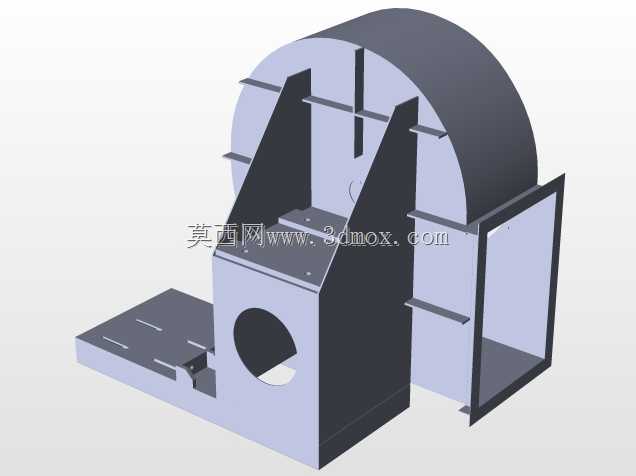

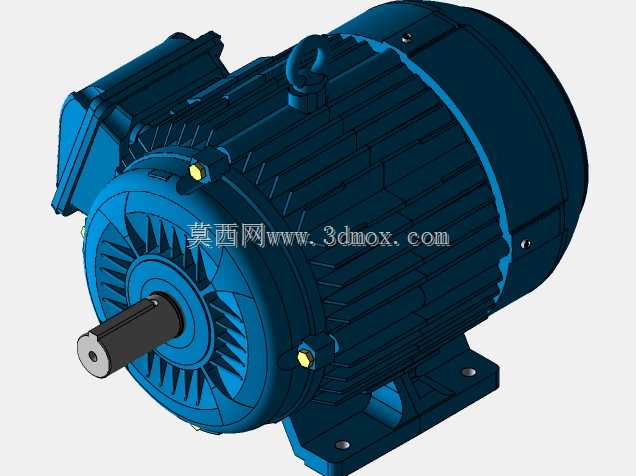

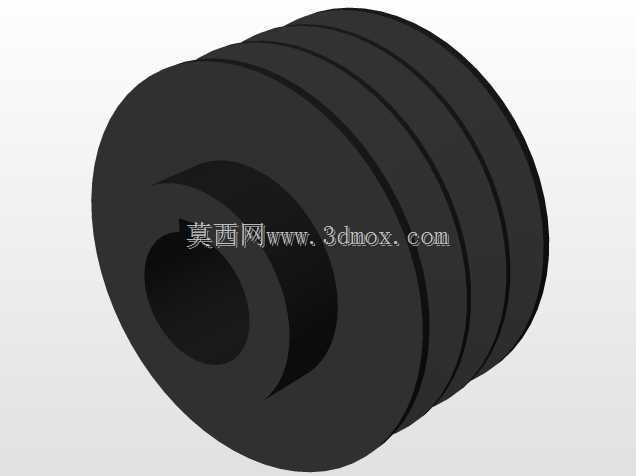

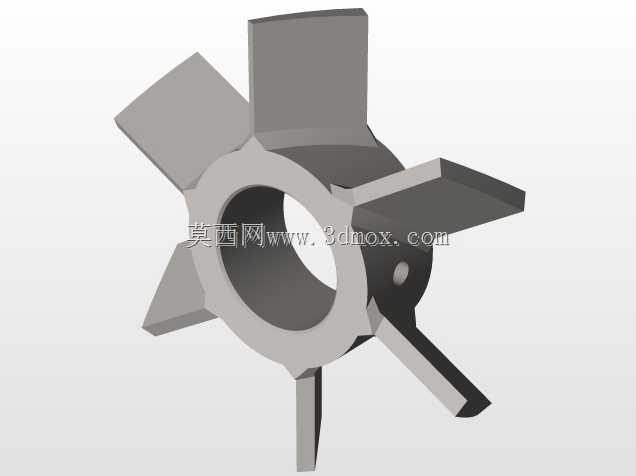

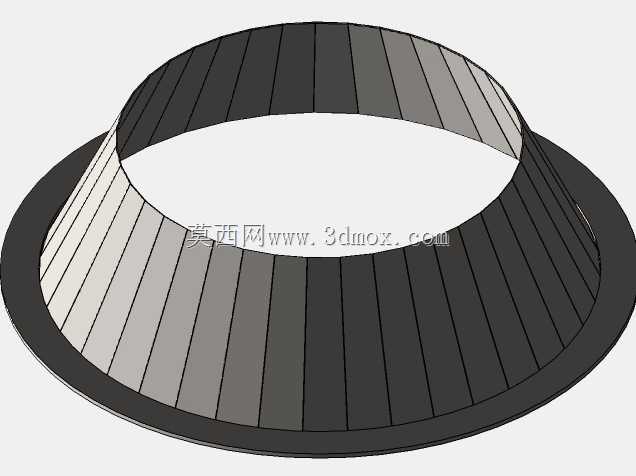

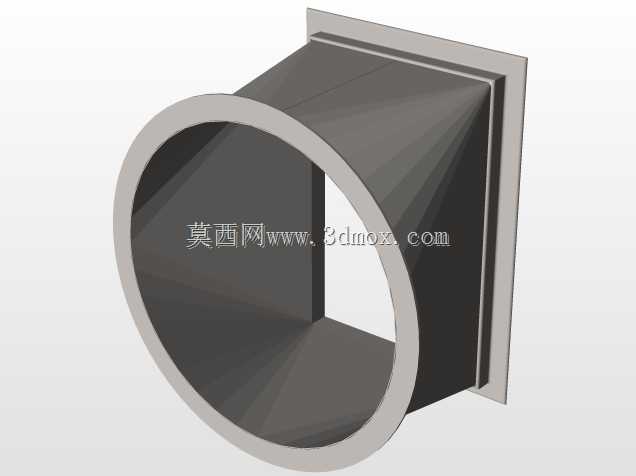

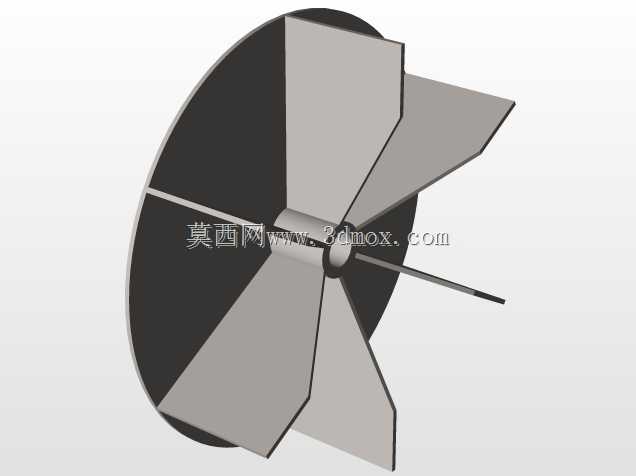

这款离心通风机主要面向工业生产场景中的通风换气、工艺送风、含尘气体抽排需求设计，可广泛应用于车间通风降温、工业除尘系统引风、生产工艺环节的气体输送、高温工况排风等场景，适配中小型工业厂房、配套除尘设备、生产流水线的排风送风环节，能够稳定输送常规空气或温度不超过两百摄氏度的工艺气体，满足常规工业环境下的风压风量需求。设备采用电机与风机主机分体皮带传动的结构布局，这种设计能够通过皮带轮的配比灵活调整风机叶轮转速，适配不同工况下的风压风量要求，同时皮带传动结构具备一定的过载缓冲能力，可降低启动瞬间对电机和风机叶轮的冲击，延长核心部件的使用寿命。风机主体采用蜗壳式流道设计，蜗壳型线经过平滑过渡处理，能够有效降低气体在流道内的湍流损耗，提升风机的运行效率，降低运行过程中的气动噪音；进风口采用锥形集风器结构，能够引导气流均匀顺畅地进入叶轮区域，减少进气端的涡流损失，提升叶轮的做功效率。叶轮采用后向式叶片结构设计，运行效率高、噪音低，适配常规工业通风的压力需求，能够在保证风量输出的同时控制运行能耗。设备整体采用共用底座安装结构，电机、轴承座、风机蜗壳全部集成安装在同一焊接底座上，底座预留了对应的安装固定孔位，现场安装时只需将底座固定在预设的混凝土基础或钢架平台上，连接进出口风管即可完成安装，大幅降低现场安装的调试工作量，同时一体式底座能够保证电机与风机主轴的同轴度稳定，减少运行过程中的振动偏移。设备的安装边界紧凑，整体宽度适配五百五十毫米规格的叶轮尺寸，进出口法兰采用标准方形法兰设计，可直接对接常规工业通风管道，无需额外制作转接件；轴承座采用外置式设计，配备独立的润滑注油结构，日常维护时无需拆解风机蜗壳即可完成轴承的润滑保养，降低后期维护的难度与成本。传动部位配备了安全防护罩结构，能够避免运行过程中人员接触传动部件引发安全隐患，符合工业设备的安全防护要求。风机的出风口采用锥形扩压结构，能够将叶轮输出的动压部分转化为静压，提升风机的出口静压，适配更长距离的管道送风需求，降低管道输送过程中的压力损失。
