立式承压过滤分离罐体结构设计

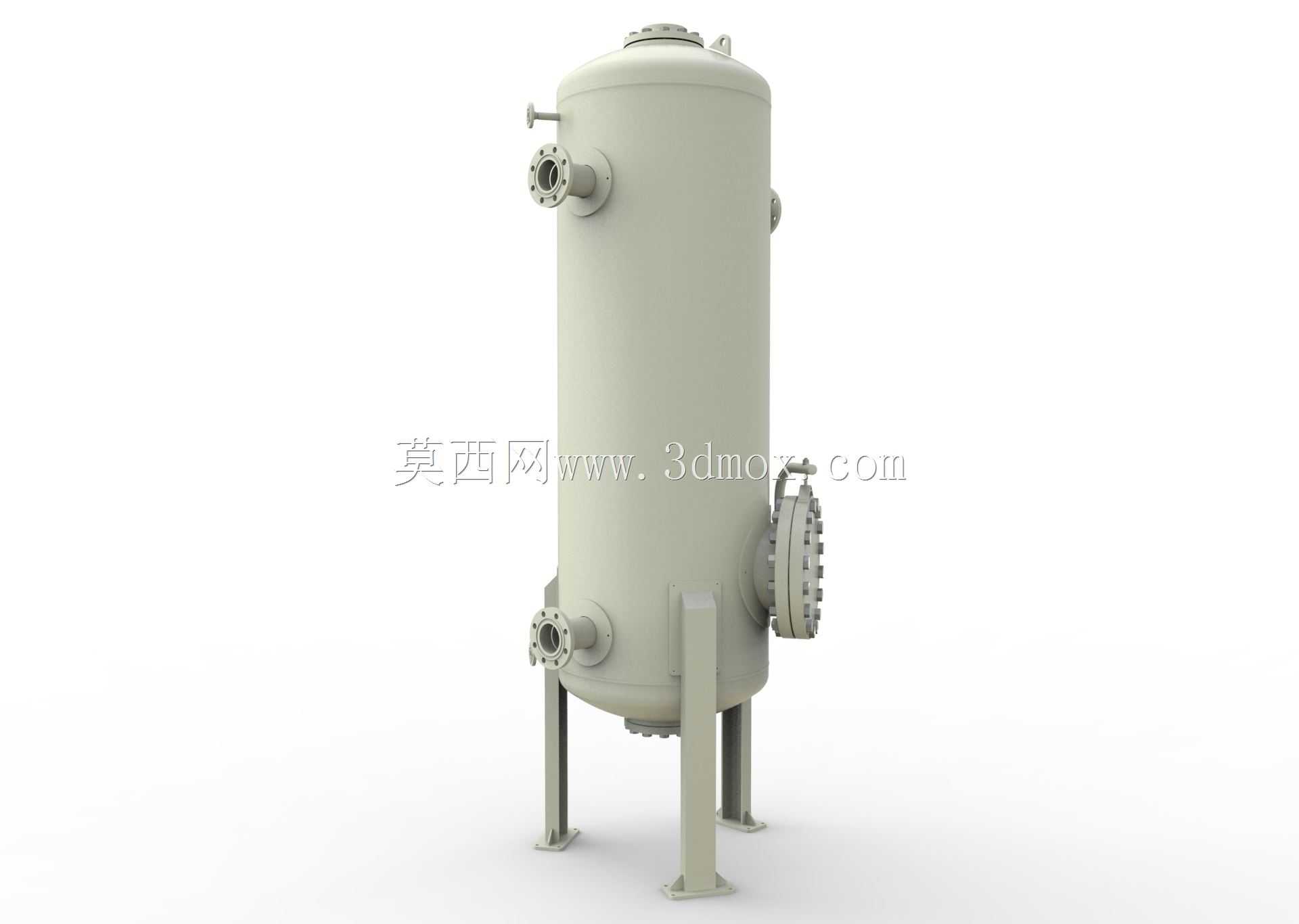

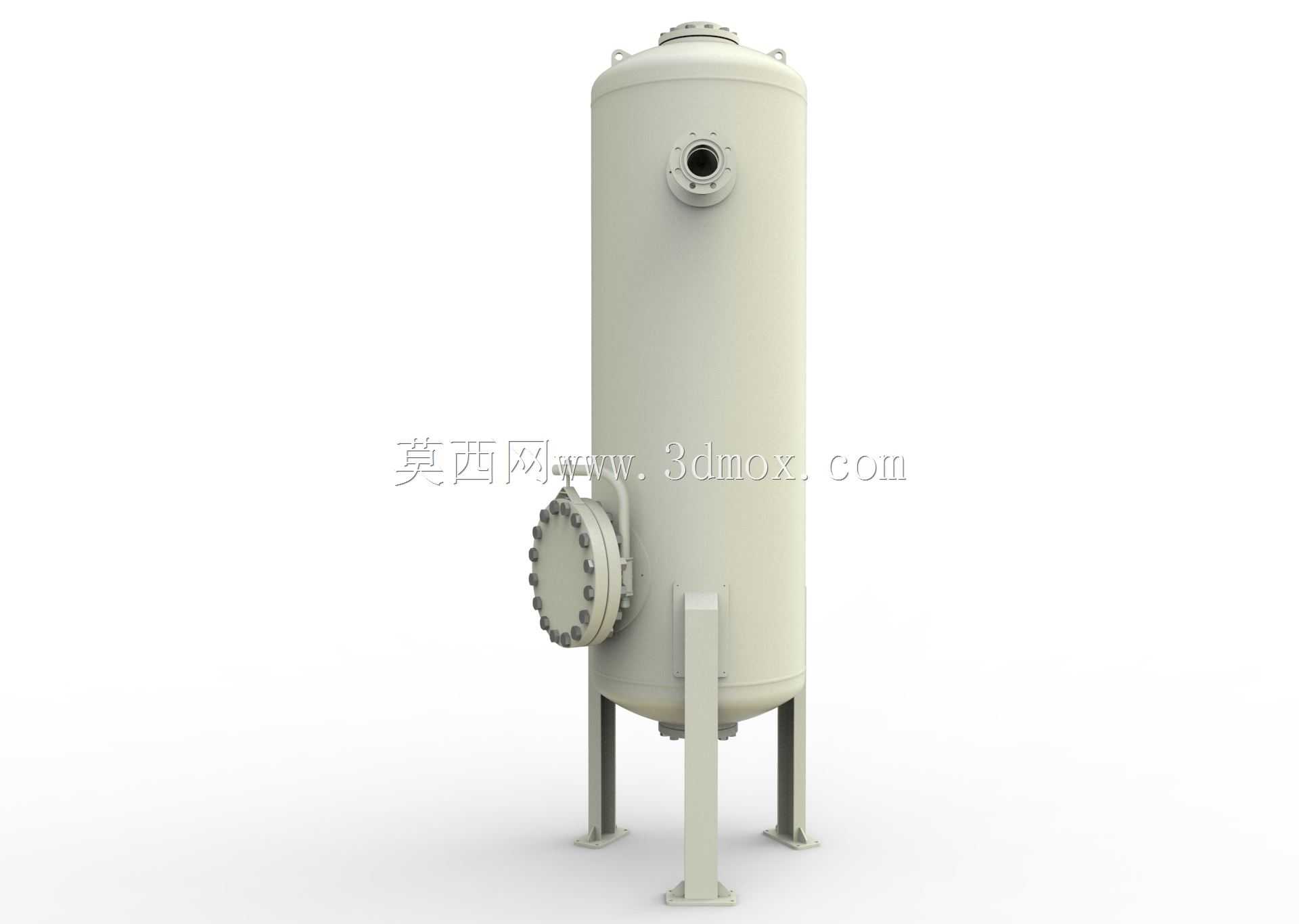

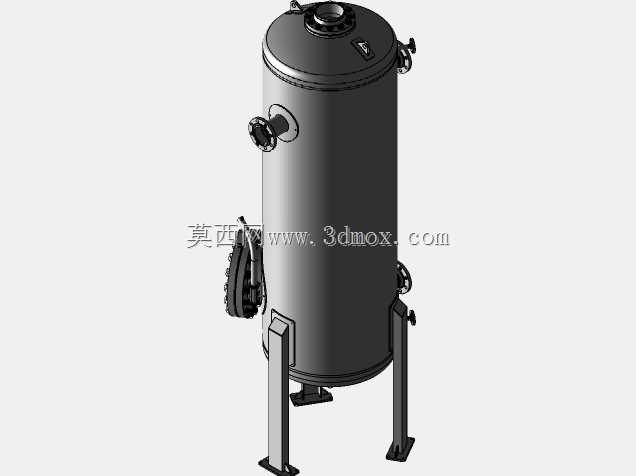

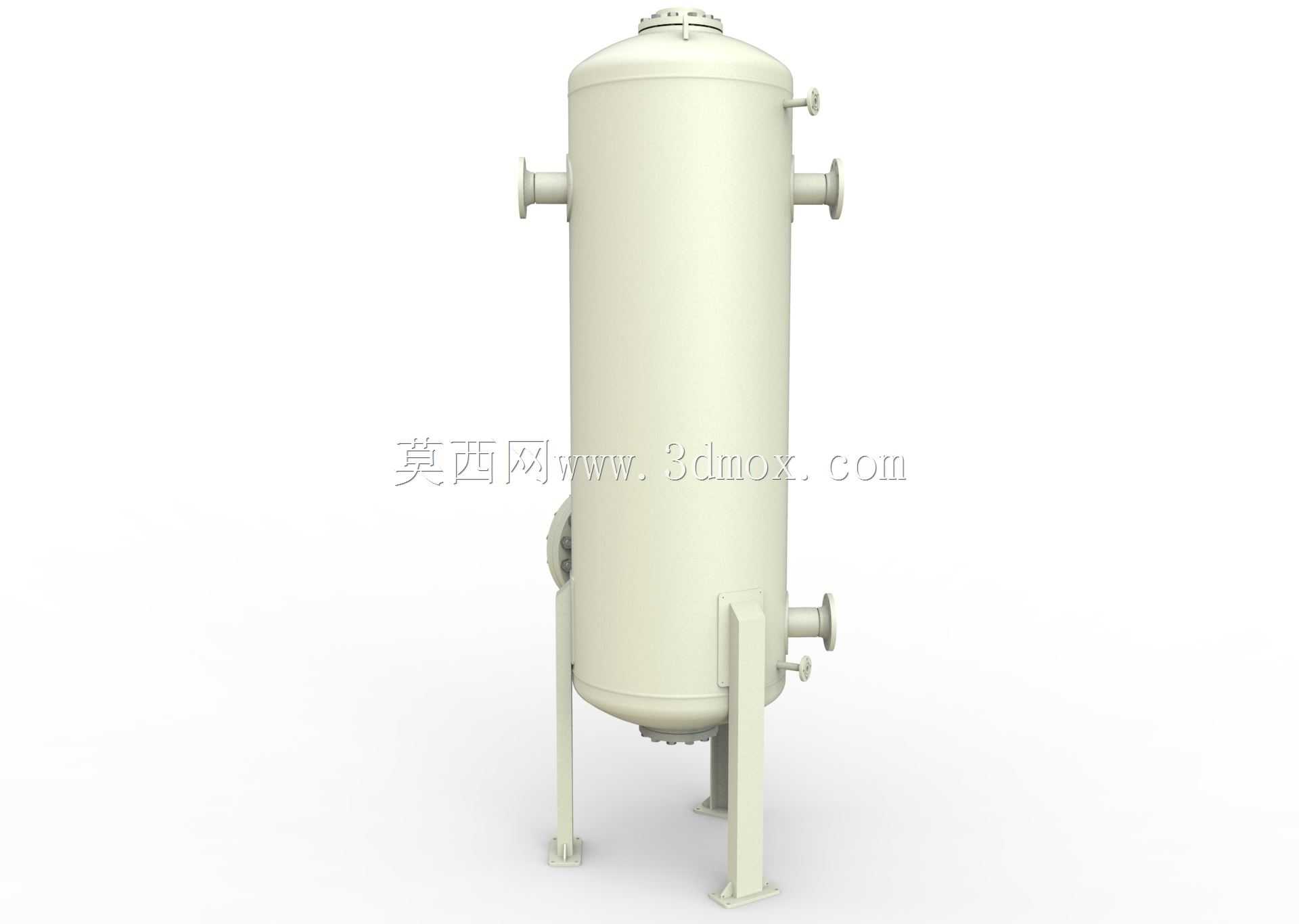

该立式承压罐体主要应用于电力、能源领域的工业生产流程中，可作为气液分离、介质过滤、缓冲稳压的核心承压设备使用，常见于化工制程管线、电厂水处理系统、油气输送场站等工况场景，能够在带压环境下完成不同相态介质的分离、杂质截留或是工艺介质的临时缓存，保障后端管线与设备的运行稳定性，避免杂质、积液冲击核心动设备造成损坏。从功能特性来看，罐体整体采用立式圆柱壳结构设计，上下配置标准椭圆形封头，能够均匀分散内部承压时的壁面应力，相比方形结构具备更优的承压性能，可适配中低压工况的使用需求。罐体侧面设置多组不同通径的侧向接口，分别用于介质进料、出料、排污、仪表安装以及检修人孔配置，其中大口径带法兰快开结构的人孔设置在罐体侧下方位置，方便运维人员进入罐体内部完成滤料更换、内壁清洁与焊缝检测作业，无需拆卸顶部封头即可完成常规维护，大幅降低后期运维的工作量与成本。设计过程中优先考虑了现场安装的适配性，底部采用三根均匀分布的支腿结构作为支撑，支腿与罐体下封头采用焊接连接并设置加强筋板，可将罐体整体承重均匀传递至安装基础，同时支腿的高度预留了底部排污接口的操作空间，方便排污管线的连接与阀门操作。罐体顶部设置小口径排气接口与吊耳结构，既可以在投产初期排空罐内残留空气避免气阻，也方便现场吊装作业时的吊点挂载，降低现场安装的施工难度。所有侧向接口均采用标准法兰连接形式，可直接与现场同压力等级的工业管线对接，无需额外加工转换接头，适配现有工业管线的安装标准。罐体侧面的不同接口根据介质流向做了高度差设计，进料接口设置在罐体中上部，出料接口根据功能需求分别设置在不同高度位置，配合内部可加装的内件，能够实现重力沉降、过滤分离等不同工艺功能，无需改动外部壳体结构即可适配多种工艺需求，具备较强的工况适配能力。
