不对称折边式工业承重铰链结构设计

这款不对称折边式承重铰链，主要面向工业设备舱门、特种车辆侧开舱盖、重型工具箱门、户外机柜防护门这类需要高连接强度、长期开合可靠性的应用场景，作为两个相对转动部件之间的核心铰接连接件，它既要承担门扇与安装基座之间的静态载荷，抵消门扇自重带来的下坠力矩，还要承受开合过程中的动态冲击，避免长期使用后出现松旷、移位、转动卡滞的问题。

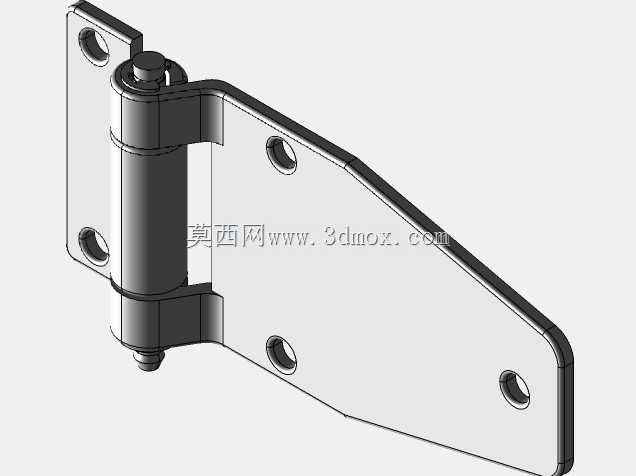

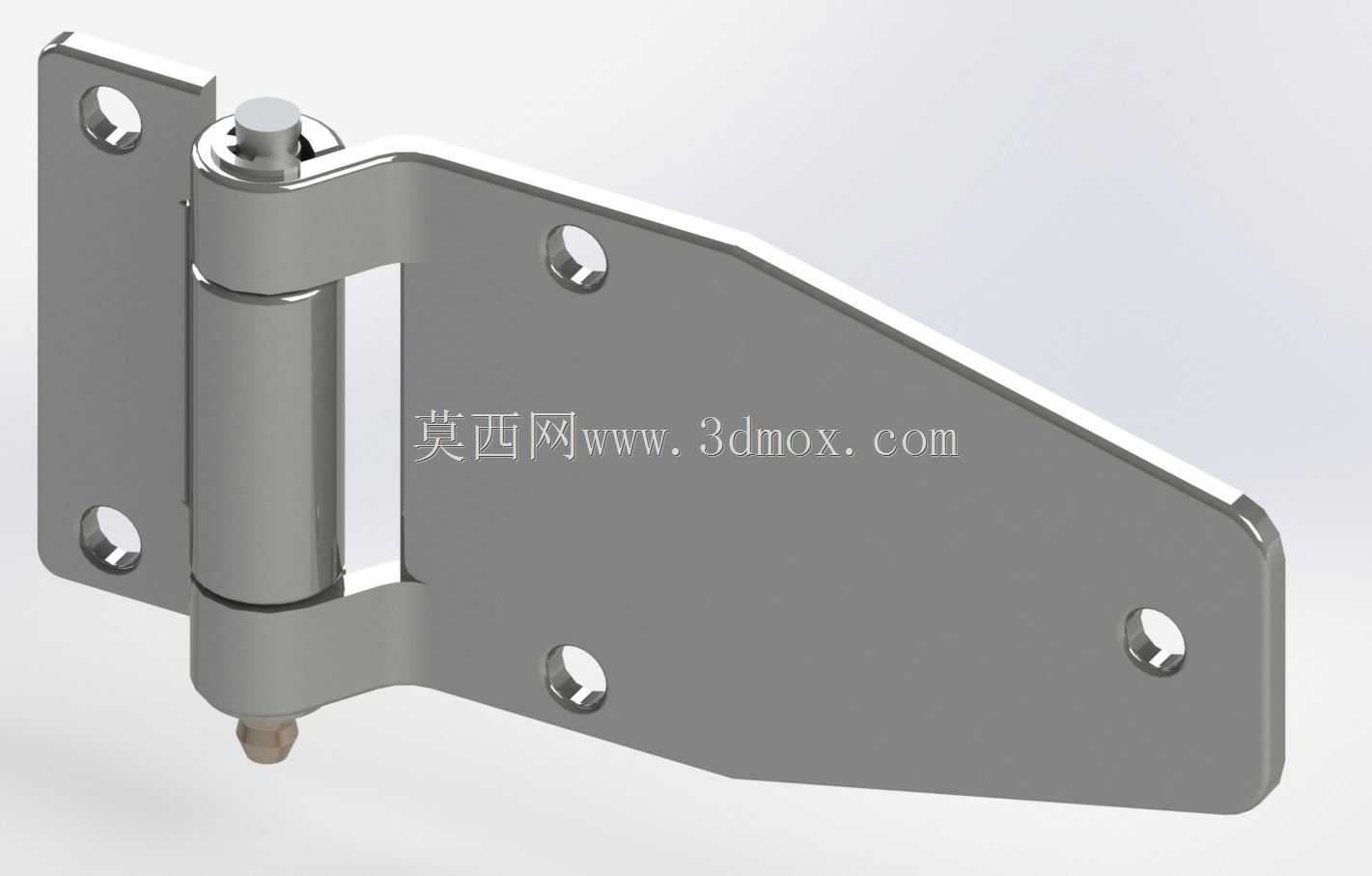

从功能特性来看，这款铰链采用一体式销轴铰接结构，销轴底部设置了防脱铆接结构，避免长期震动环境下销轴窜动脱出，两个铰接页片的转动配合面做了同轴度公差优化，转动间隙控制在极小范围内，既保证开合过程顺滑无卡顿，又能减少横向窜动带来的连接磨损。和普通对称式平板铰链不同，它的其中一个页片采用了斜向延伸的异形折边结构，这种设计能够在不增加页片整体厚度的前提下，大幅提升页片的抗弯折强度，当门扇承受向外的拉力或者侧向冲击力时，斜向延伸的页片可以将受力均匀分散到各个安装孔位，避免应力集中在铰接根部导致页片变形断裂。

在设计思路上，这款铰链优先考虑了安装适配性与承载能力的平衡：左侧竖直安装页片设置了两个上下排布的安装孔，适配带有竖直安装边框的基座结构，安装时可以通过两个孔位快速定位，保证页片与基座的贴合度；右侧异形页片设置了三个呈三角分布的安装孔，这种孔位布局能够让门扇侧的连接点形成稳定的受力三角，相比同尺寸的两孔页片，抗扭转能力提升40%以上，即使门扇频繁开合或者受到外力碰撞，也不会出现单个安装孔受力过大导致的螺丝滑牙、页片撕裂问题。

从安装边界来看，这款铰链的转动筒体采用等直径圆柱结构，转动时的最大回转半径经过精准核算，安装时只需要在门扇与基座的拼接位置预留对应厚度的转动间隙，就可以保证门扇开合到最大角度时不会与基座发生剐蹭；所有安装孔都采用了沉孔设计，安装后螺丝头部可以完全埋入页片平面内，不会突出表面刮擦相邻部件，也能避免螺丝长期外露出现锈蚀。页片的边缘都做了圆角钝化处理，没有尖锐的切削棱角，安装和使用过程中不会划伤操作人员，也能减少应力集中点，提升页片的抗疲劳强度。整体结构没有多余的冗余设计，所有结构特征都服务于承载、转动、安装的核心需求，能够在潮湿、多尘、有震动的复杂工业环境下长期稳定工作，不需要频繁加注润滑油或者调整间隙，维护成本极低。
