DIN912内六角圆柱头螺栓M16-M24全规格

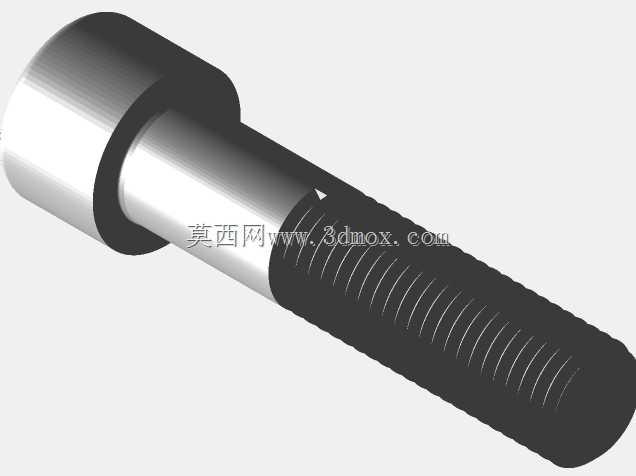

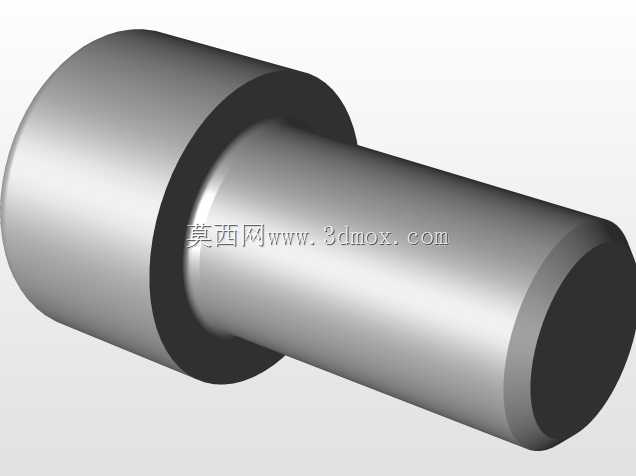

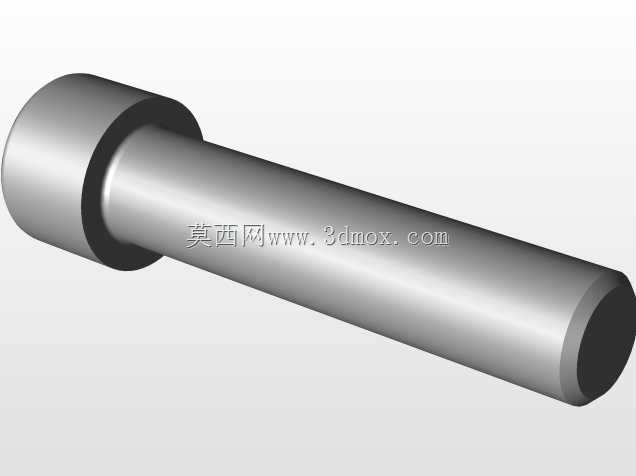

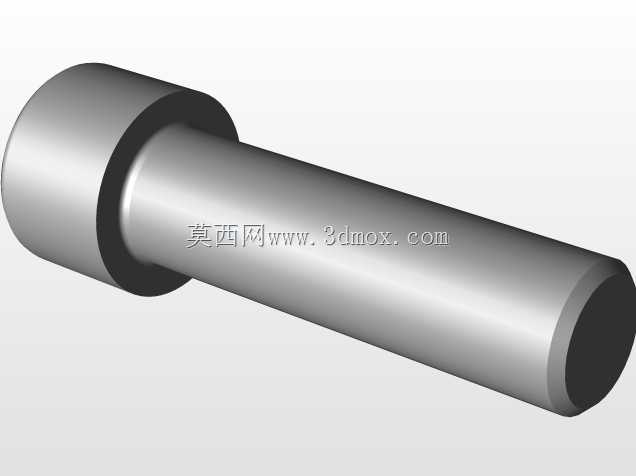

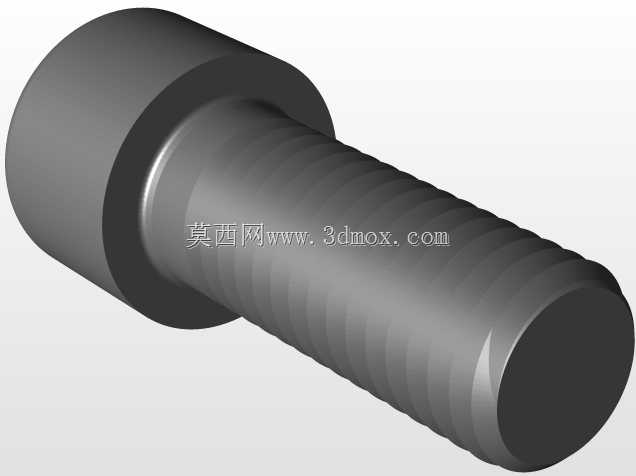

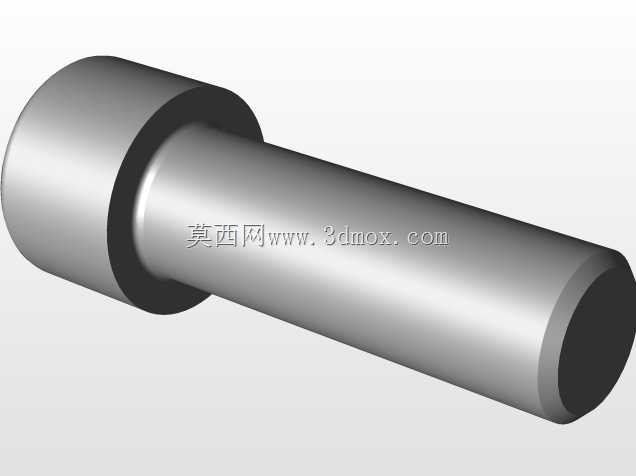

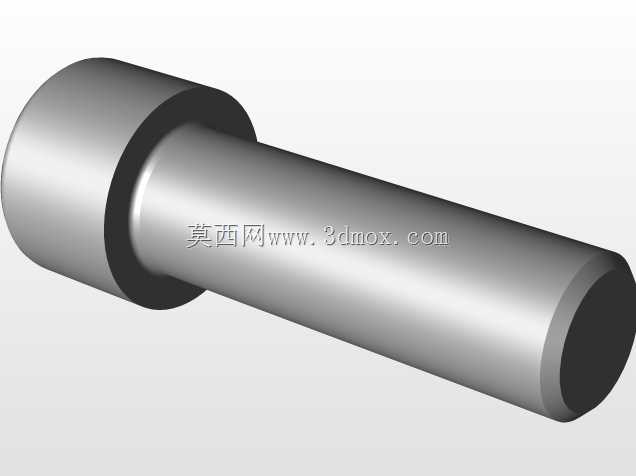

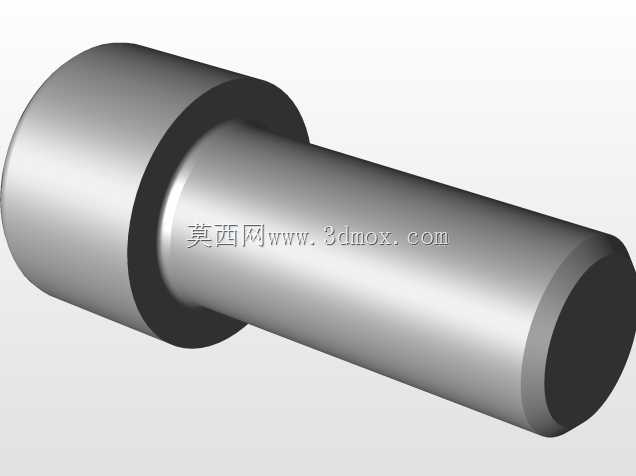

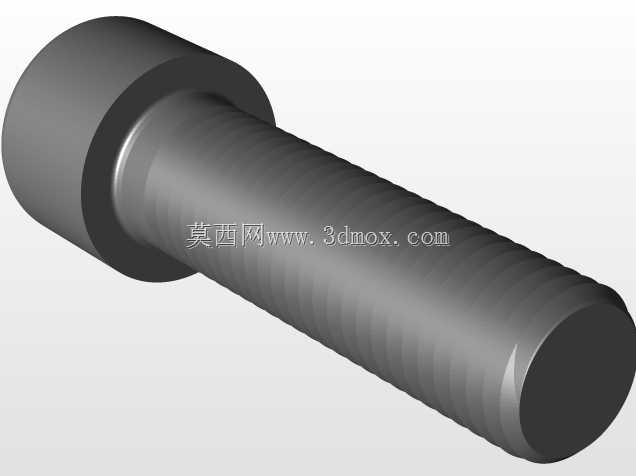

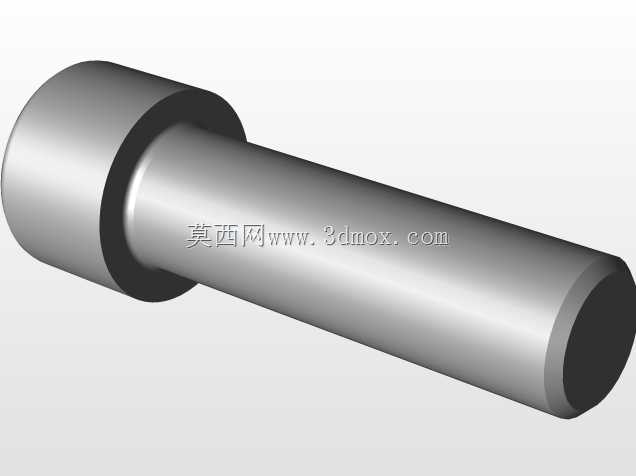

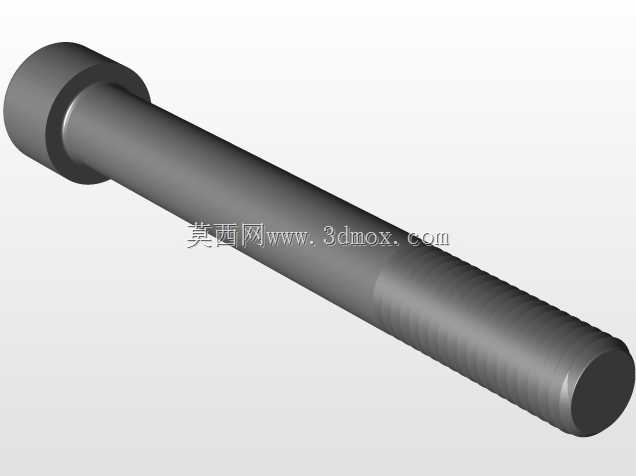

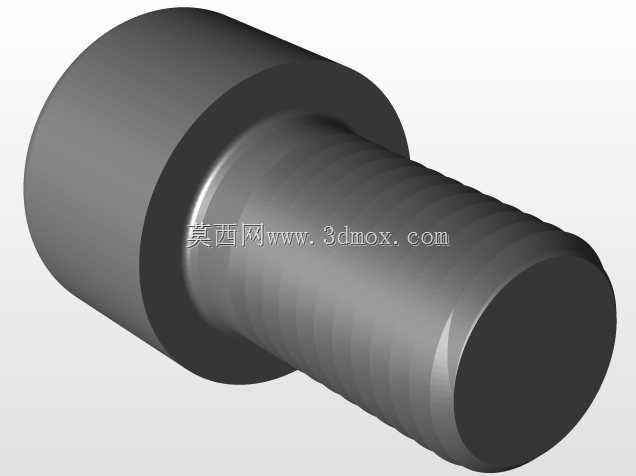

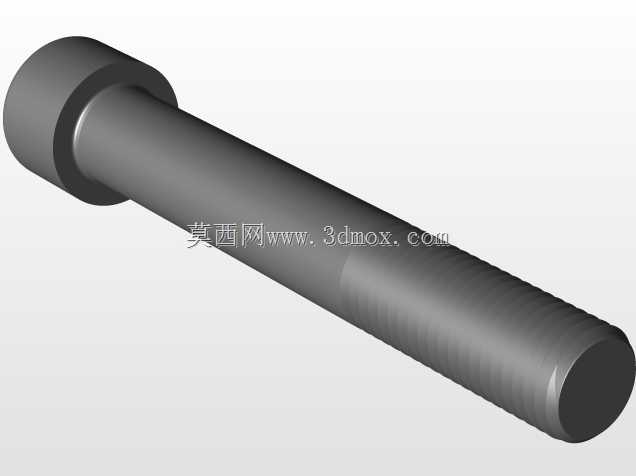

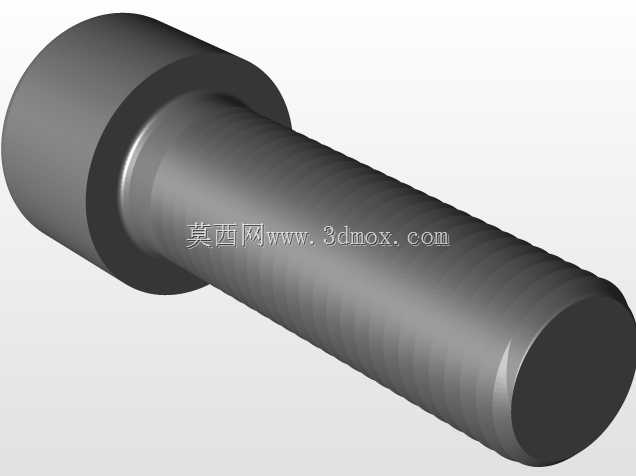

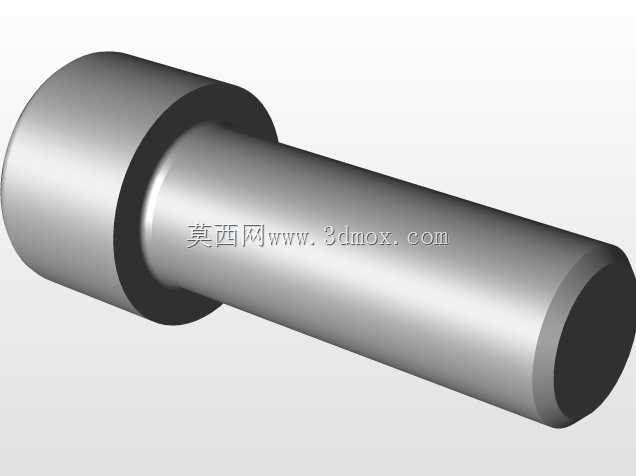

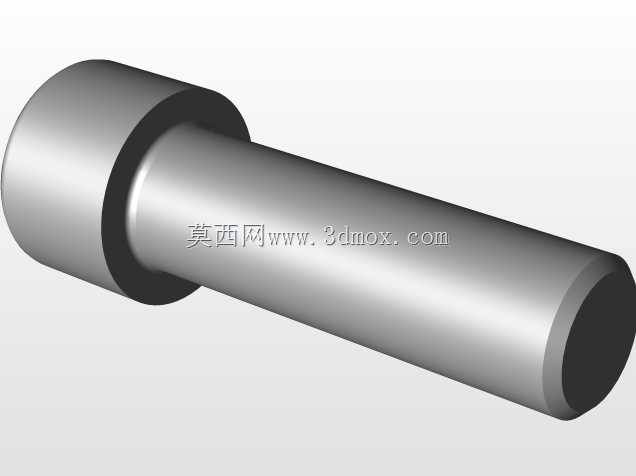

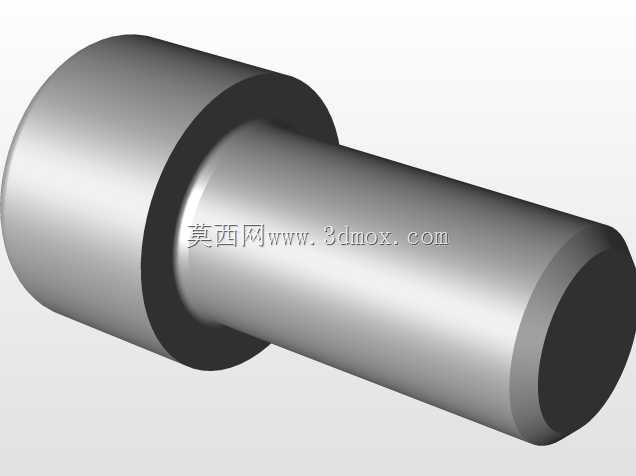

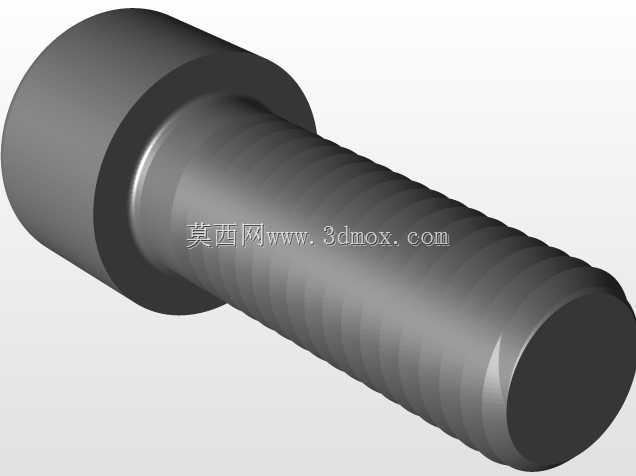

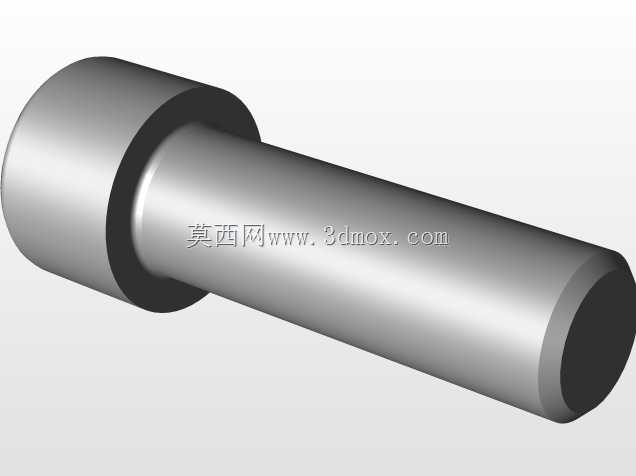

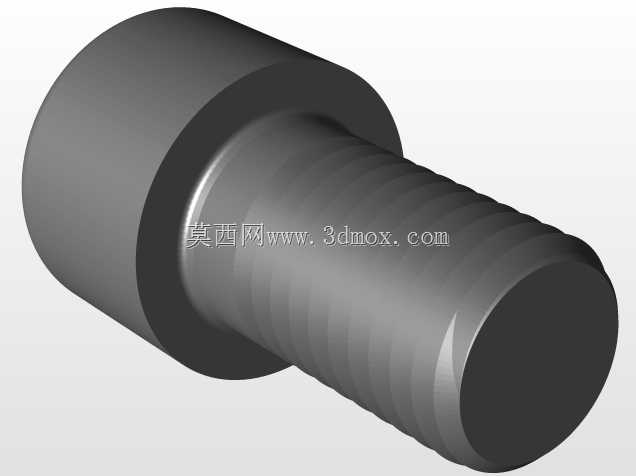

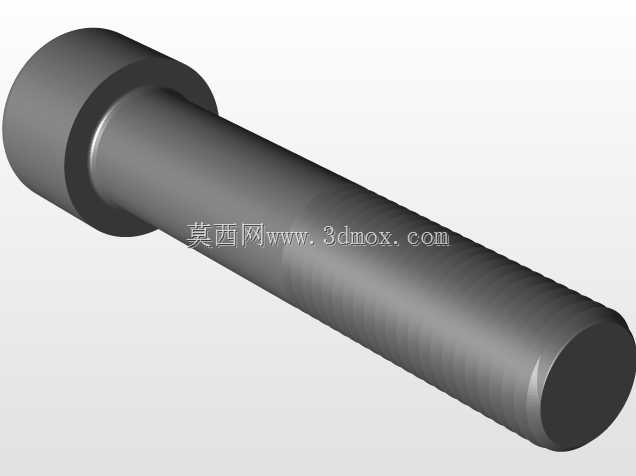

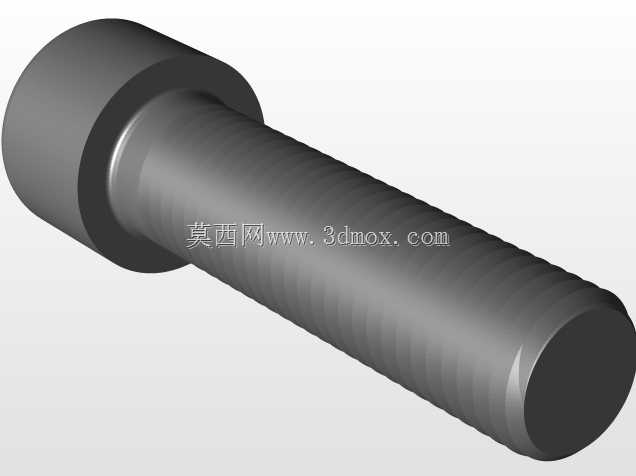

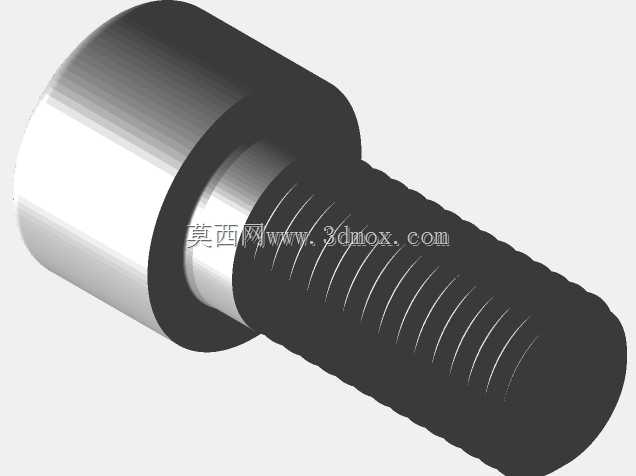

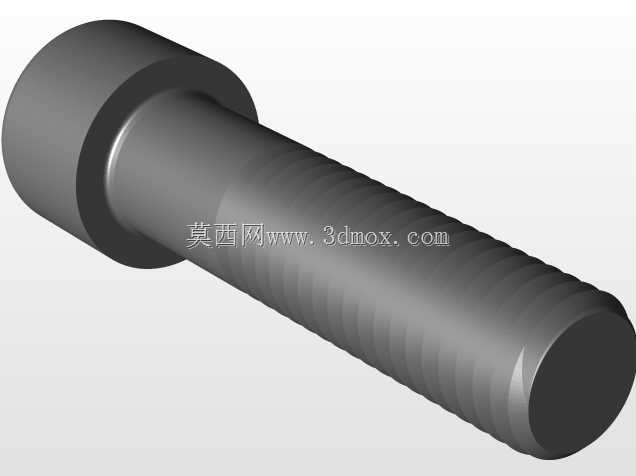

本次呈现的是覆盖M16至M24全尺寸段的DIN912内六角圆柱头螺栓三维模型，这类紧固件是机械装配领域应用范围极广的基础连接元件，在重型设备机架拼接、工装夹具装夹固定、液压阀组集成安装、传动部件定位锁紧等场景中都承担着核心的连接紧固作用。不同于小规格螺栓多用于轻载电子、小型设备装配，M16到M24的大规格内六角螺栓，主要适配中重载连接工况，能够承受更高的预紧力与交变载荷，常见于工程机械结构件连接、机床床身附件固定、大型模具模板锁紧、工业自动化重载模组装配等场景，可在振动、冲击的复杂工况下保持稳定的连接性能，避免连接松脱引发的设备故障。从产品功能特性来看，DIN912标准的内六角圆柱头螺栓，头部为规整的圆柱形，配套内六角扳手施加扭矩，相比外六角螺栓，其安装所需的操作空间更小，能够沉埋入零件的沉孔内部，既可以保证连接件表面的平整性，避免螺栓头部突出剐蹭操作人员或其他部件，也能在空间受限的沉孔、深槽位置完成锁紧操作，适配更多紧凑结构的装配需求。从设计思路层面，该系列螺栓严格遵循DIN912标准的尺寸规范，头部直径、头部高度、内六角对边深度、螺纹长度、杆部公差都完全匹配标准要求，螺纹段采用通用公制粗牙设计，具备良好的互换性，无需额外定制加工即可与对应规格的标准螺母、螺纹孔适配；杆部未做全螺纹设计，光杆段可在装配时起到精准的导向定位作用，保证被连接件的同轴度，同时光杆段的剪切强度高于螺纹段，能够更好承受横向剪切载荷，提升连接结构的整体抗载荷能力。在外形尺寸与安装边界上，该系列覆盖M16、M20、M24三个常用大规格，每个规格都包含不同长度的常用款型，设计时充分考虑了安装沉孔的尺寸边界，头部外圆与沉孔的配合间隙、内六角驱动的深度余量、螺纹旋合的安全长度都做了精准的参数匹配，设计人员在进行结构设计时，可直接调用对应规格的模型完成装配，无需反复核对标准尺寸，能够有效减少设计阶段的尺寸核对工作量，避免因螺栓选型、尺寸匹配失误导致的装配干涉问题，同时也能提前预留出扳手操作的空间，保证实际装配工序的顺畅开展。这类标准紧固件的精准三维模型，能够帮助设计人员在整机设计阶段完成完整的虚拟装配验证，提前排查连接位置的干涉、空间不足等问题，大幅缩短产品开发的验证周期，也能为后续的装配工艺编制、紧固件采购统计提供准确的参考依据。
