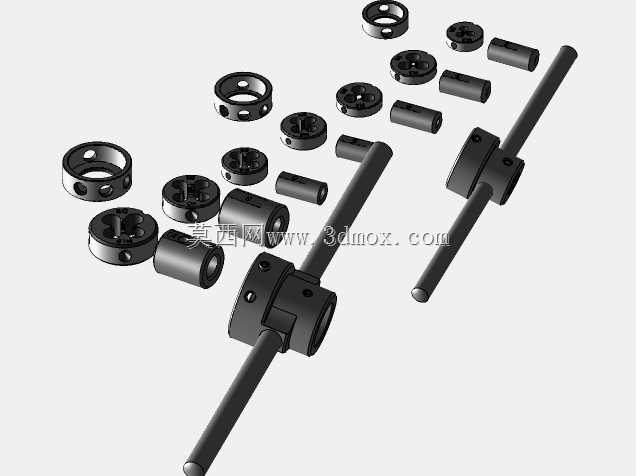

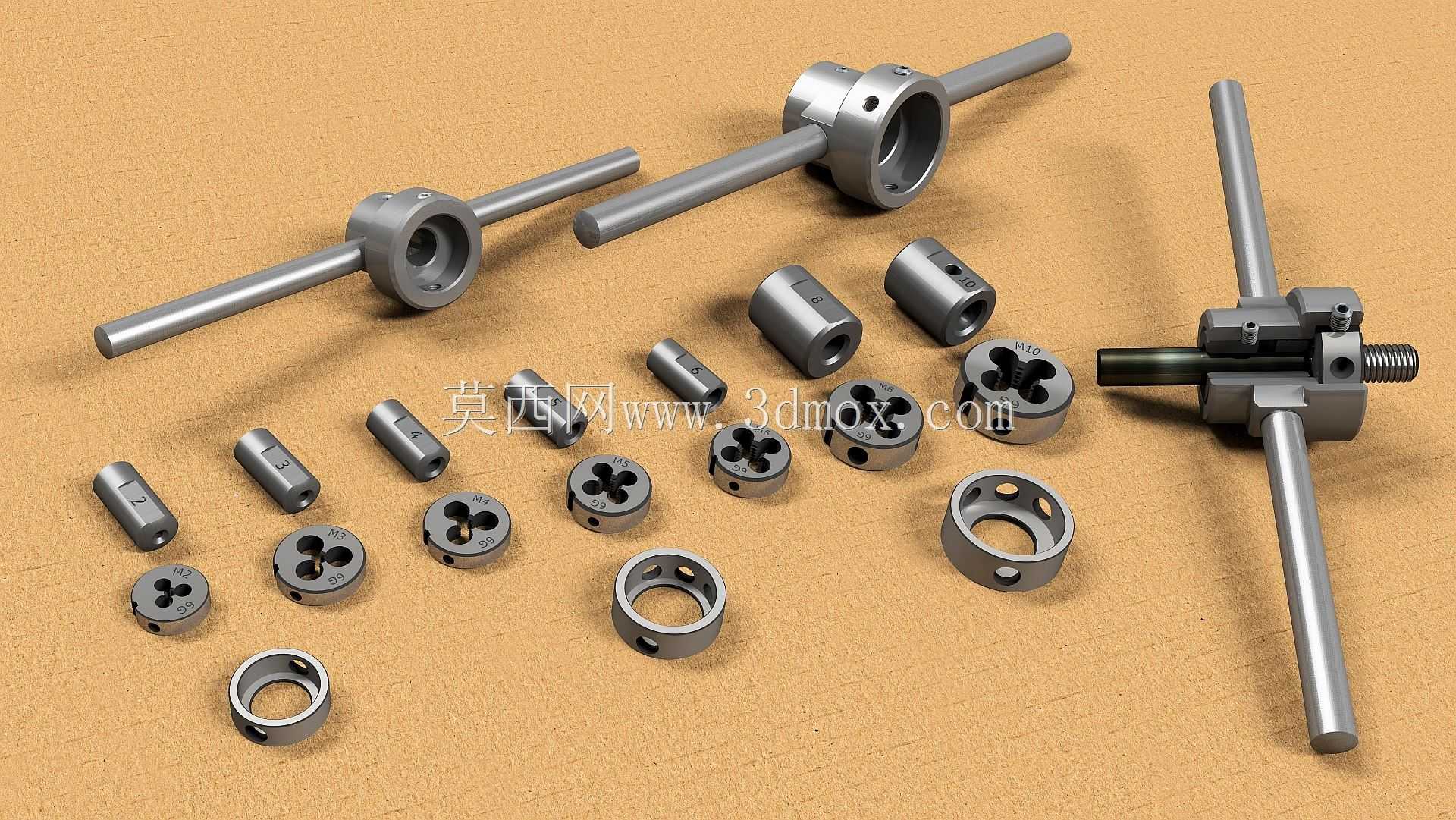

公制螺纹板牙及配套铰手套件

这套三维建模的套件覆盖了手工外螺纹加工全流程所需的核心工具，包含多规格公制圆板牙、不同尺寸的板牙铰手以及配套定位导向环，主要应用于设备维修现场、小型五金加工工位、水暖安装作业、机电装配场景中，当现场没有电动套丝设备、或是加工部位空间受限无法使用机床套丝时，这套工具可以独立完成小直径外螺纹的现场套制作业，也可用于修复磕碰损伤的旧螺纹，是机械维修、装配、五金安装领域非常实用的手用加工工具。

从功能特性来看，套件内的圆板牙采用高速钢材质的等比例建模还原，切削端预留了标准排屑缺口与容屑槽，板牙外圆设置了对称的锁紧定位凹坑，安装到铰手后可以通过紧定螺钉牢牢固定，避免套丝过程中板牙打滑转动；不同规格的板牙覆盖了常用的小直径公制螺纹区间，可适配不同粗细的金属圆杆套丝需求。配套的铰手采用对称长手柄结构，通过力臂放大原理降低操作时的施力强度，铰手的框架内设置了可调锁紧结构，既可以适配不同外径的圆板牙，也能通过侧边螺钉调整板牙的切入角度，在套丝初始阶段引导板牙与工件保持垂直，避免套出的螺纹出现歪牙、烂牙的问题。套件内的导向环可以在套丝初始阶段套在工件端部，为板牙提供精准的同轴定位，进一步提升套丝的垂直度精度，降低新手操作的失误率。

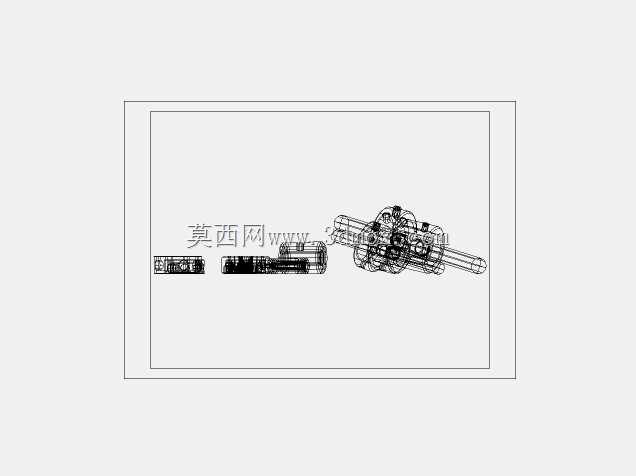

在设计思路上，整套模型完全还原实物的装配逻辑，铰手的锁紧螺钉、板牙的定位槽、导向环的配合间隙都按照实物公差进行建模还原，所有部件的外形都符合手用工具的人机工程要求：铰手的手柄采用光滑圆柱结构，握持时不会硌手，长度经过合理设计，既保证足够的转动力矩，也不会因为力臂过长导致板牙切削时崩齿；板牙的厚度按照标准参数设计，保证套出的螺纹有足够的有效啮合长度，同时不会因为板牙过厚增加不必要的转动阻力。

从安装边界与尺寸适配来看，最小规格的板牙可适配M3规格的公制螺纹加工，最大规格可覆盖M12的常用螺纹区间，配套的大尺寸铰手最大可容纳外径38mm的圆板牙，手柄展开后最大回转半径为180mm，在狭窄空间作业时可以将手柄缩短，适配最小100mm的操作空间；导向环的内孔与对应板牙的螺纹公称尺寸一一匹配，安装后与板牙端面紧密贴合，定位间隙控制在0.1mm以内，保证套丝初始阶段的同轴度误差不超过0.5°，完全满足手工套丝的精度要求。
