船艇转运移动手推车结构设计

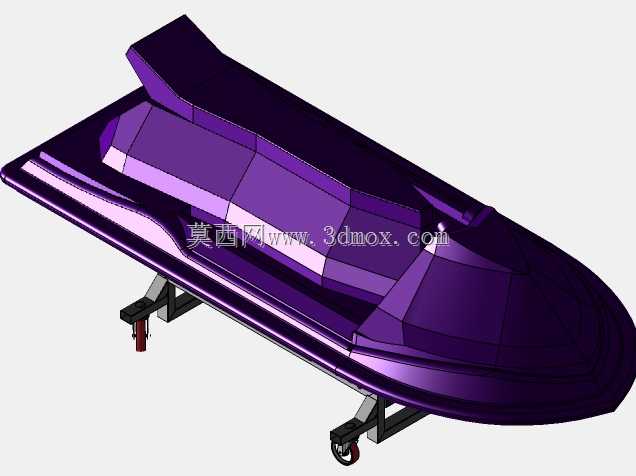

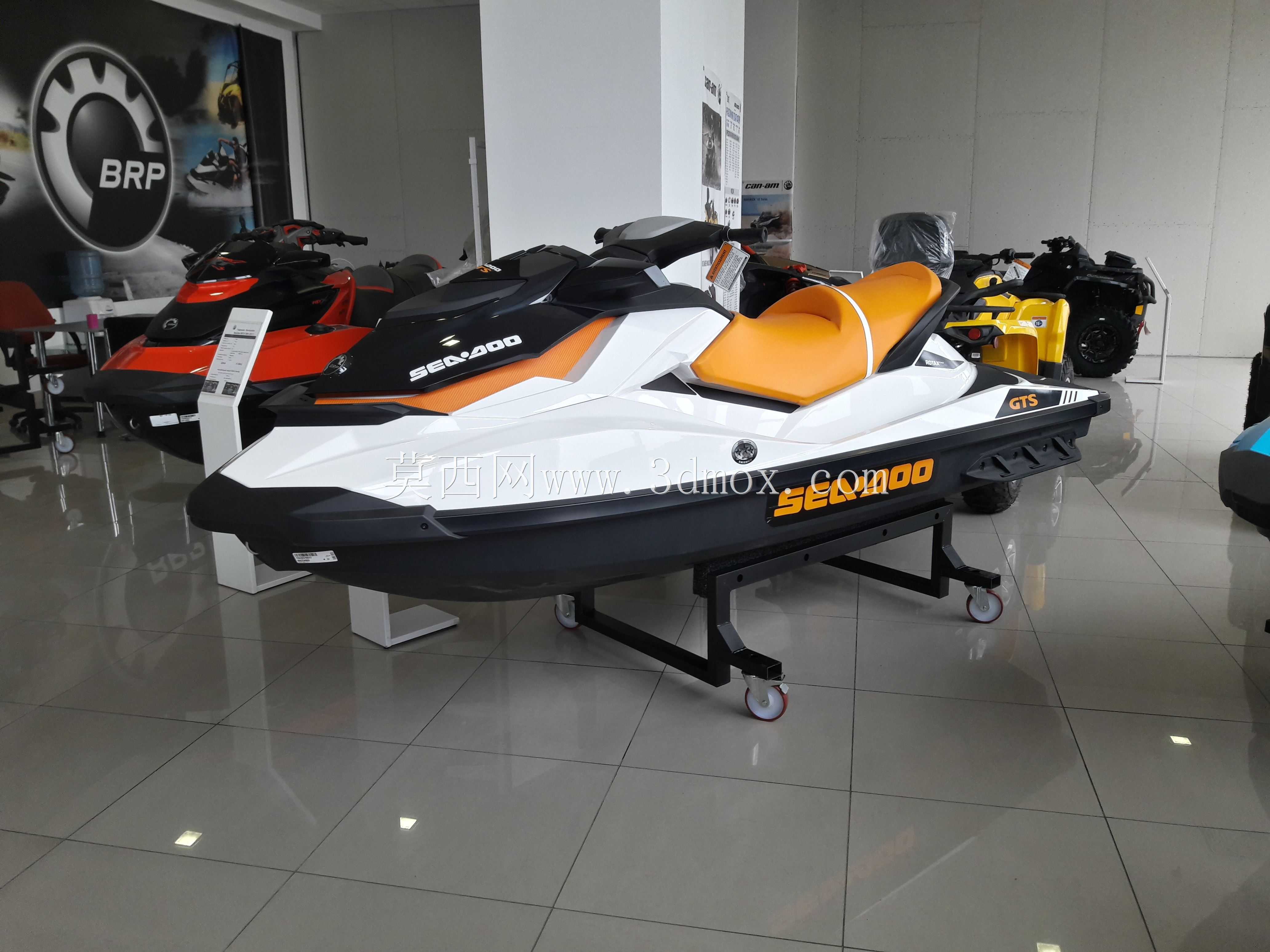

这款轮式移动托架主要面向摩托艇、小型休闲船艇的室内外短距离转运场景，覆盖游艇门店展陈移位、船艇仓储区调位、岸边下水前短途接驳、售后维修工位转移等核心使用场景，解决小型船艇自重较大、底部曲面无受力支撑点，人工难以平稳搬运的实际痛点。设备整体采用低位框架式承载结构，主体支撑框架采用矩形型钢焊接成型，框架轮廓完全贴合对应型号BRP摩托艇的底部曲面弧度，在船艇龙骨、两侧浮筒对应位置设置柔性承托垫块，避免硬质金属直接接触船艇壳体造成漆面刮伤或壳体形变，承托点位经过受力校核，单点位承载冗余量不低于额定载荷的1.5倍，避免长期承重出现局部凹陷变形。底部行走系统采用四个带刹车的万向脚轮，脚轮采用聚氨酯包胶材质，既可以在光滑瓷砖展厅地面、环氧地坪仓储地面平稳推行不留下划痕，也能在岸边粗糙水泥路面顺畅移动，每个脚轮均配备独立刹车锁止结构，停靠展陈或维修作业时踩下刹车即可完全固定设备位置，避免出现溜滑移位的安全隐患。设计过程中优先考虑操作的便捷性与安全性，整体承载面高度控制在30厘米以内，降低船艇吊装上架的抬升高度，减少吊装作业的风险；框架两侧预留辅助推行的受力点位，操作人员无需额外加装扶手即可平稳施力推行，转向时依托万向脚轮的转动特性可实现原地360度转向，适配展厅狭窄通道、仓储区密集排布的狭小空间移位需求。安装边界方面，设备整体长宽尺寸完全匹配对应船艇的底部投影范围，不会超出船艇两侧轮廓，避免推行过程中框架突出部分剐蹭周边展车或墙体；脚轮安装位置避开框架主受力梁的焊接应力集中区，采用加厚安装板与框架主体焊接连接，长期承受交变载荷也不会出现开焊断裂问题。承托垫块采用螺栓固定的可拆卸结构，后续适配不同型号船艇时，仅需调整垫块安装位置或更换对应弧度的垫块即可，无需重新制作整体框架，大幅提升了设备的通用适配性，降低多船型转运的设备投入成本。
