双承载位水上摩托艇运输拖车架结构

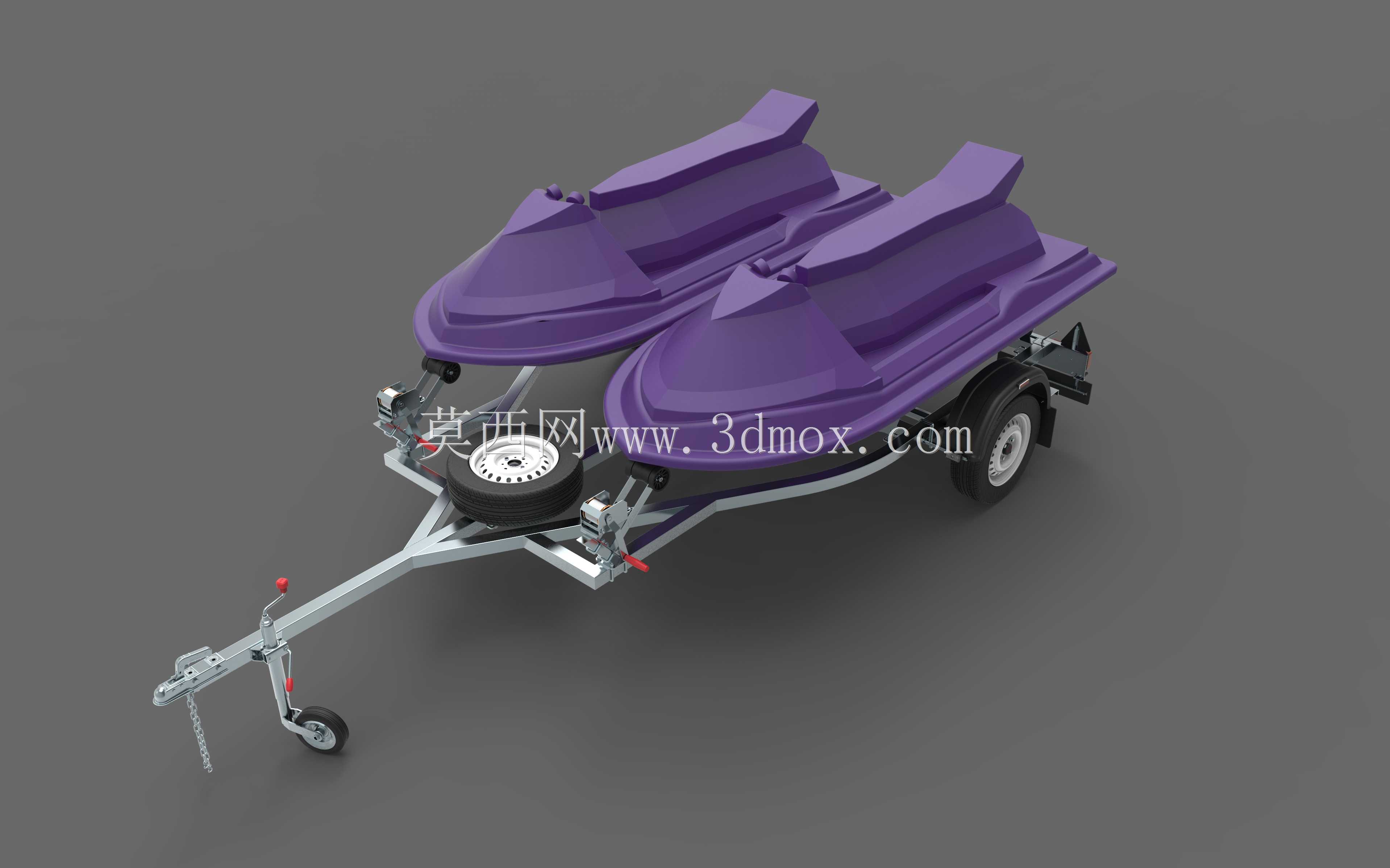

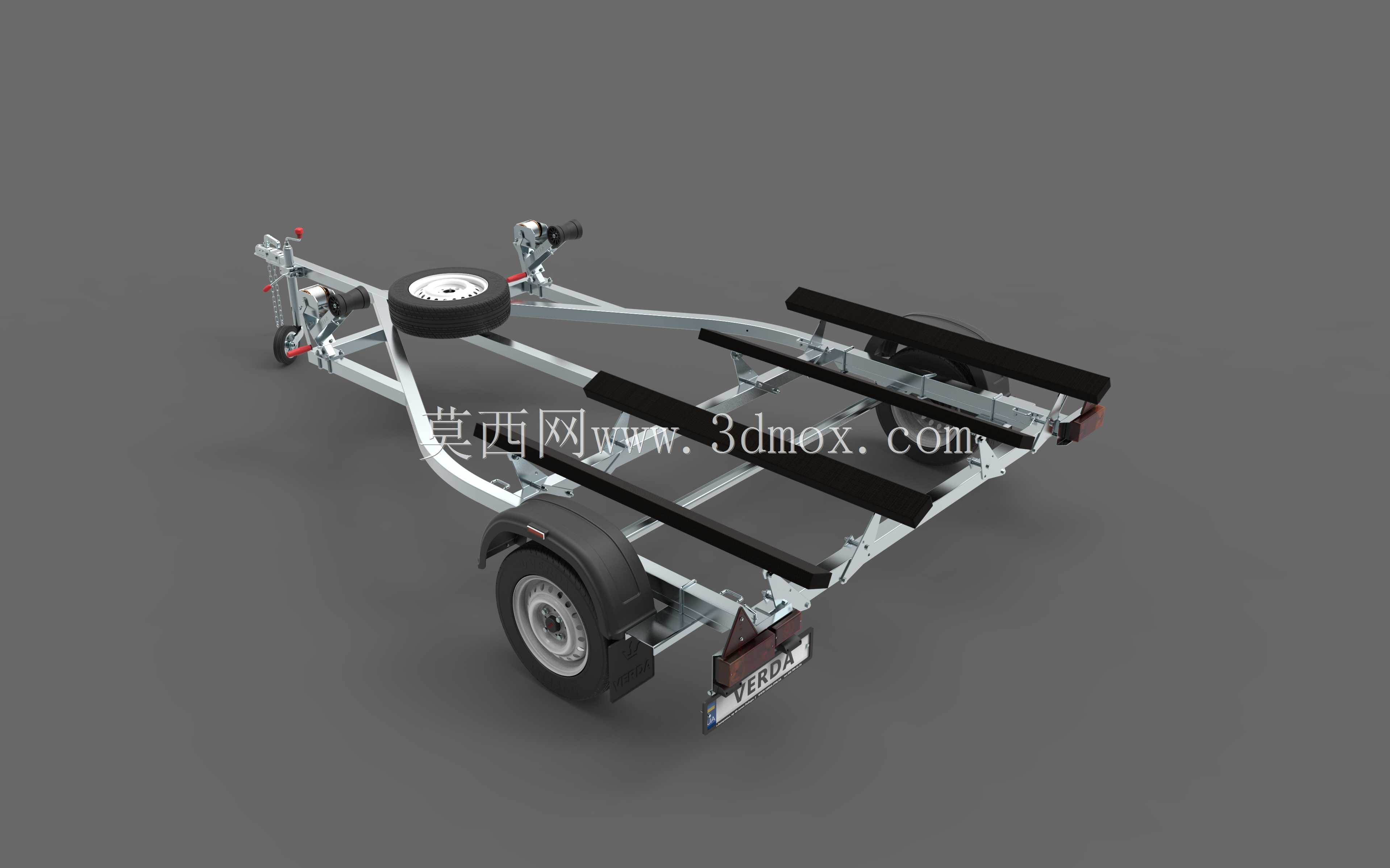

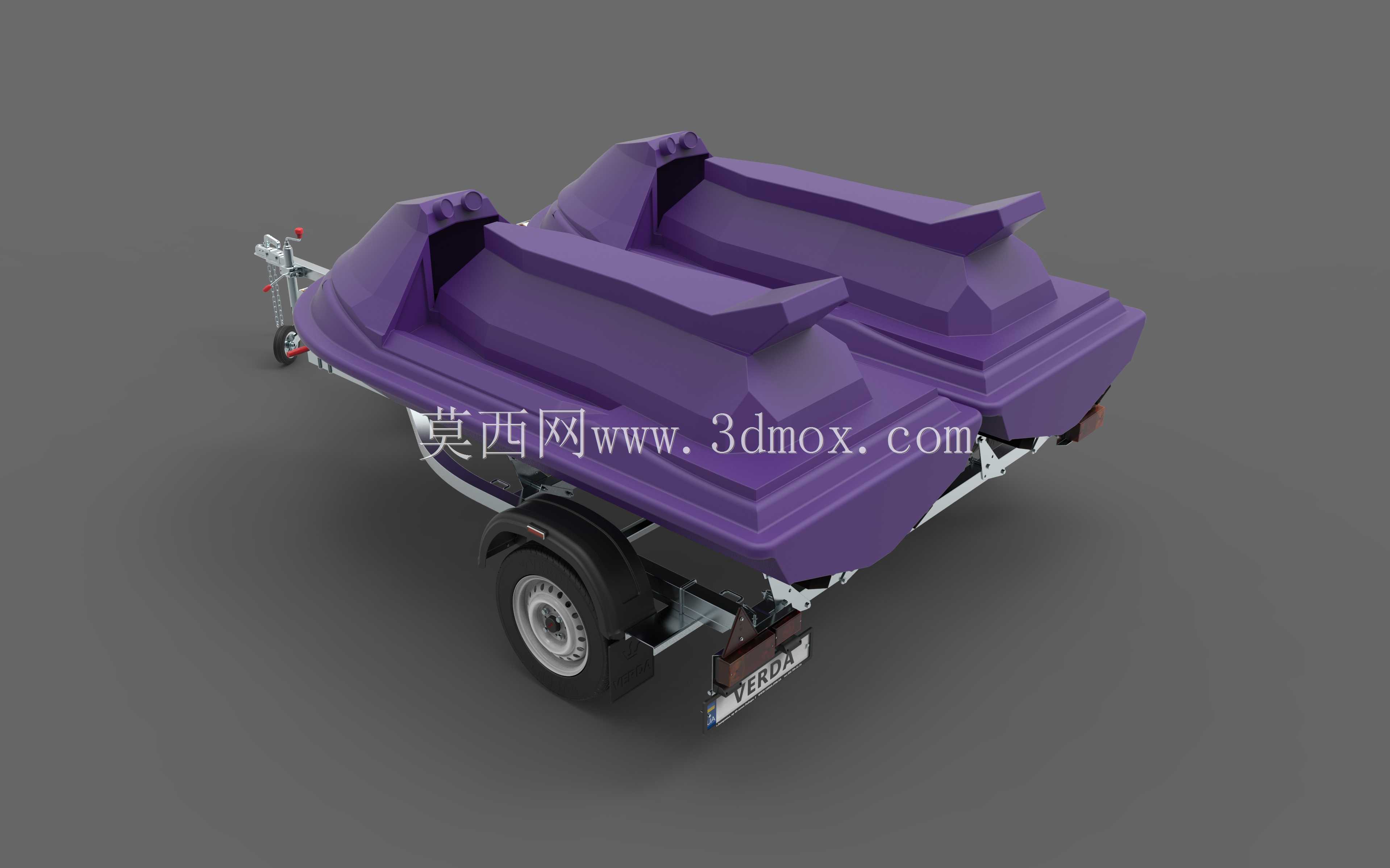

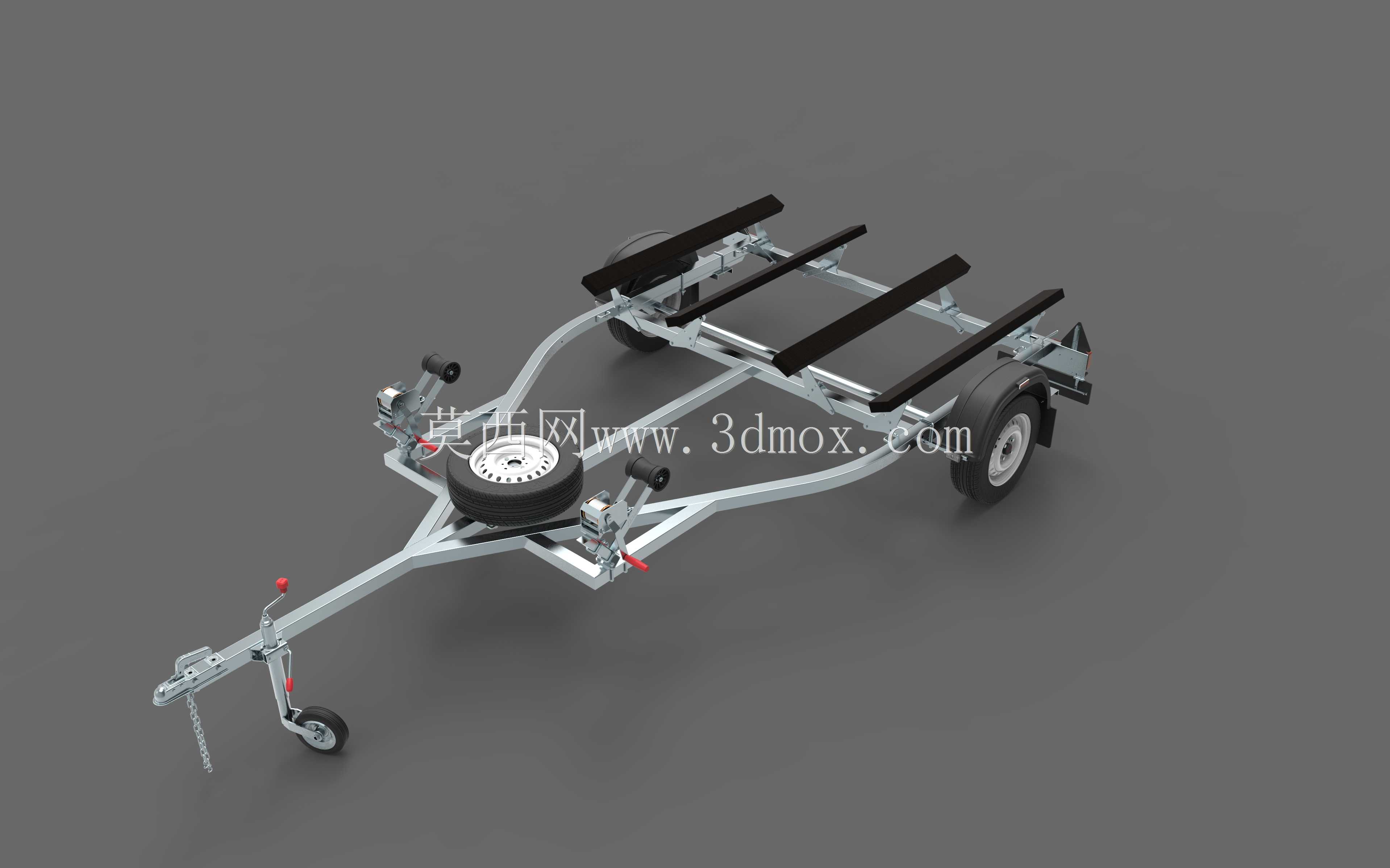

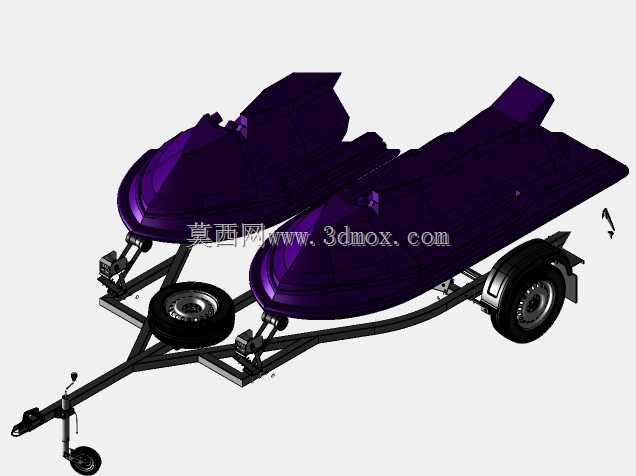

这款双承载位拖车架主要面向滨水休闲运动场景、水上设备运维场景设计，可同时搭载两台小型水上摩托艇或同尺寸级别的水循环作业小艇，适配普通家用SUV、轻型皮卡等具备标准拖挂接口的乘用车辆，解决小型水上设备从存放点到水岸码头的短途转运需求，也可作为水上运动俱乐部批量调度设备、应急救援队伍转运小型作业艇的配套承载工具，无需额外调用大型运输车辆，大幅降低小型水上设备的转运成本与调度难度。整体采用镀锌钢制主梁框架结构，主梁沿拖行方向做渐变收窄设计，前端对接通用型球头式拖挂连接机构，集成手刹锁止结构与安全链挂点，在拖挂行驶过程中可有效缓冲起步、制动带来的纵向冲击力，避免挂载设备出现窜动移位；框架中部设置两组平行的黑色耐磨承载滑轨，滑轨表面做防滑耐磨处理，可根据搭载艇体的底部轮廓调整横向安装间距，适配不同宽度的小型艇体，滑轨边缘做圆弧包边处理，避免上下艇时刮蹭艇体外壳造成外观损伤。车架前端上方设置备胎固定支架，标配小尺寸应急备胎，可在拖行途中出现轮胎爆胎故障时快速更换，保障转运行程不受影响；车架侧部集成带挡泥板的行走轮组，轮组轴承做防水密封处理，适配水岸周边潮湿、多泥沙的使用环境，减少泥沙侵入造成的部件磨损；车架尾部设置车牌安装位与反光标识安装点，符合道路拖挂行驶的安全规范要求，同时尾部设置可折叠的导向滚轮组，在装卸艇体时可将艇体沿滚轮顺滑推上承载滑轨，无需多人抬举即可完成装卸操作，大幅降低装卸作业的人力消耗。设计过程中充分考虑拖行过程中的受力分布，将承载重心设置在轮组轴心靠前的合理区间，避免拖行过程中出现车头下压力过大或尾部甩动的问题，整体框架的焊接节点做满焊防锈处理，所有外露金属件均做镀锌防腐处理，可长期在户外高湿度、近水岸盐雾环境下使用，减少锈蚀带来的结构强度下降问题；安装边界上，拖挂连接头适配国标50mm直径标准拖挂球头，整车宽度控制在2.2米以内，符合普通道路通行的尺寸要求，承载滑轨的最低离地高度大于20厘米，可适配普通非铺装路面的通行需求，避免拖行过程中框架底部剐蹭地面凸起造成结构变形。
