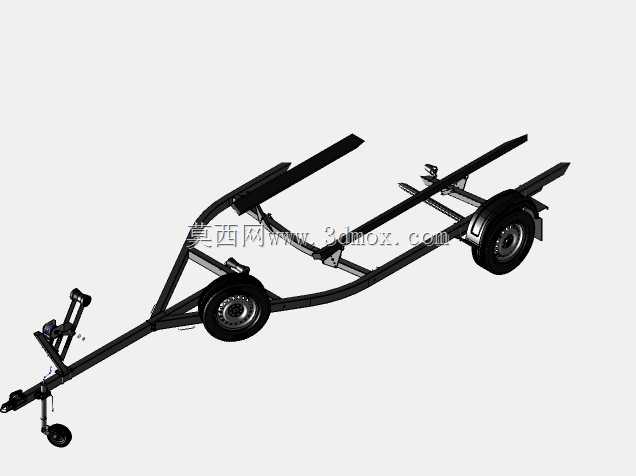

镀锌钢架式船用拖运挂车结构设计

这款拖船设备主要面向内河游艇码头、滨海船舶运维、户外水上运动俱乐部等场景，承担小型休闲船舶、作业小艇的陆路转运与岸上停放承载功能，可适配常规长度的玻璃钢游艇、充气橡皮艇、小型作业渔船的拖运需求，解决小型船舶从停放场地到下水点位的短距离转运难题，同时可作为船舶长期岸上存放的支撑载体，避免船体长期接触水面造成的附着污损与结构侵蚀。设备主体采用弯折成型的镀锌矩形钢管搭建主承载框架，框架沿船长方向设置多组可调式黑色柔性支撑托条，托条采用耐磨防滑的橡塑材质，可根据不同船型的底部线型调整安装位置与支撑角度，均匀分散船体重量，避免硬接触造成的船壳漆面刮伤或结构形变。车架前端设置带缓冲结构的牵引连接机构，配套安全锁链与快锁式牵引销，可快速与家用越野车、轻型皮卡等牵引车辆的后拖钩完成连接，牵引架上集成手摇式绞盘机构，配合前端的导向滚轮组，可单人完成船舶从水面到车架的拖拽上装作业，无需额外吊装设备辅助。行走部分采用双轴多轮布局，搭配带阻尼减震的钢板弹簧悬架结构，适配非铺装码头道路与普通公路的短途行驶需求，轮组上方设置挡泥结构，避免行驶中泥水飞溅到船体表面；车架侧方与前端分别设置备用轮胎安装位，满足长途转运的应急换胎需求，车架尾部设置可收放的导向滚轮架，船舶上下架时可伸出承托船底，行驶状态下可收起避免超出车身外廓。设计过程中优先考虑框架的受力分布，通过有限元校核主纵梁与横梁的承载阈值，在保证整体结构强度满足满载拖运需求的前提下，尽可能通过管材镂空弯折设计降低自重，减少牵引车辆的负载压力；所有金属构件均采用热镀锌表面处理工艺，可抵御滨海高盐雾环境、码头潮湿环境带来的锈蚀问题，延长设备户外使用寿命。安装边界方面，车架整体宽度控制在常规道路通行的合规尺寸范围内，牵引架长度预留足够的转向余量，避免牵引车辆转向时车架与车尾发生碰撞，支撑托条的调节范围覆盖市面主流小型船舶的船底宽度，无需额外改装即可适配多数同尺寸船型的承载需求，牵引连接机构的安装高度匹配多数民用牵引车辆的后拖钩标准高度，无需额外加装适配垫块即可完成对接。
