三级展开式圆柱齿轮减速箱结构设计

这款三级展开式圆柱齿轮减速装置，广泛适配矿山输送、冶金轧线、建材生产、轻工输送等重载工业传动场景，作为动力传递链路中的核心减速增扭部件，承担匹配原动机高转速输出与工作端低转速大扭矩需求的关键作用，可适配异步电机、伺服电机等多种原动机的输出连接，为下游输送辊组、搅拌机构、卷扬机构等工作负载提供稳定的低转速大扭矩动力输出。

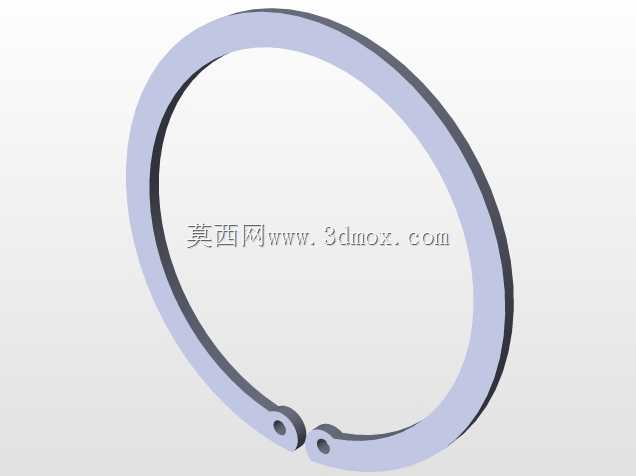

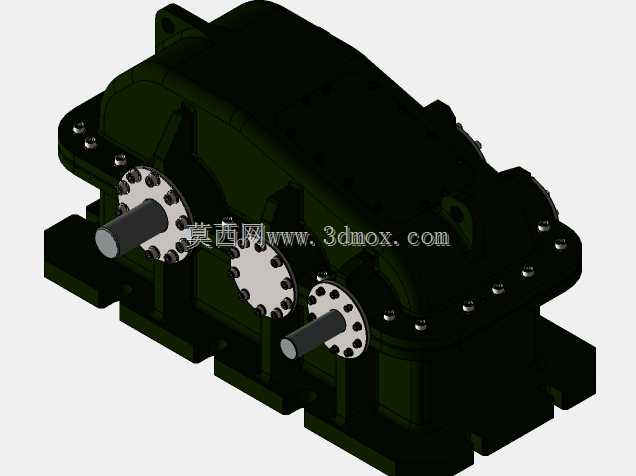

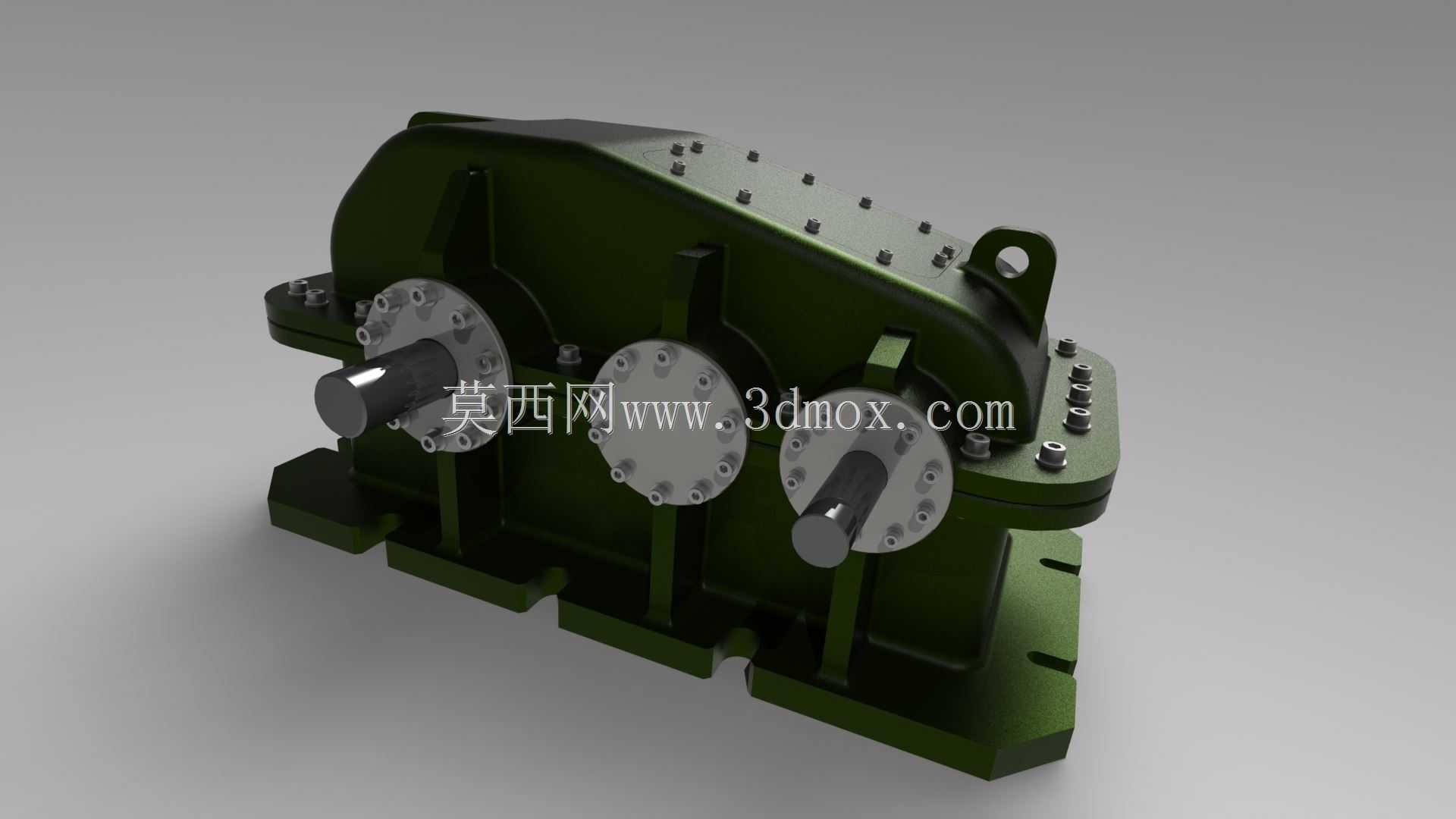

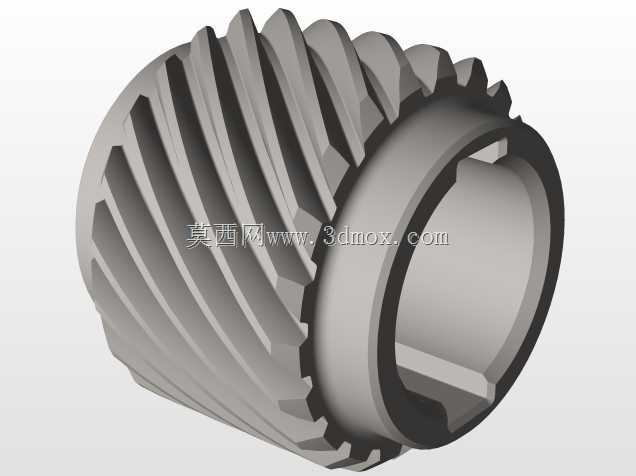

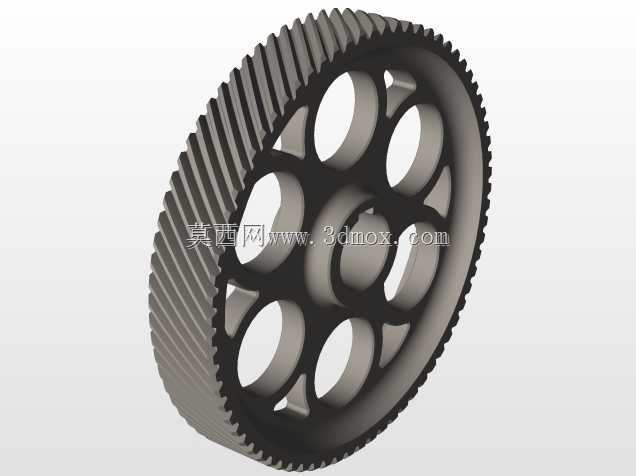

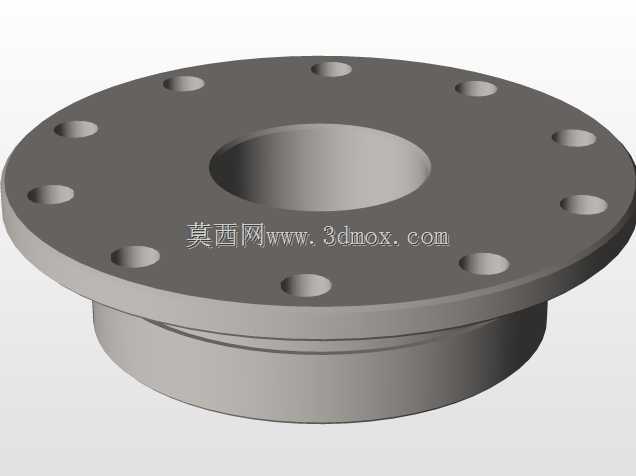

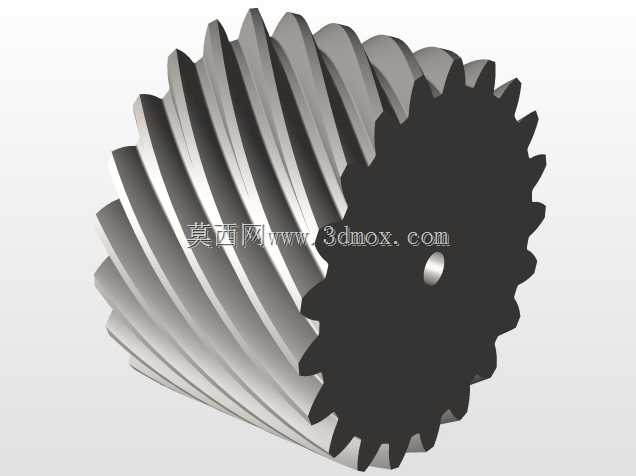

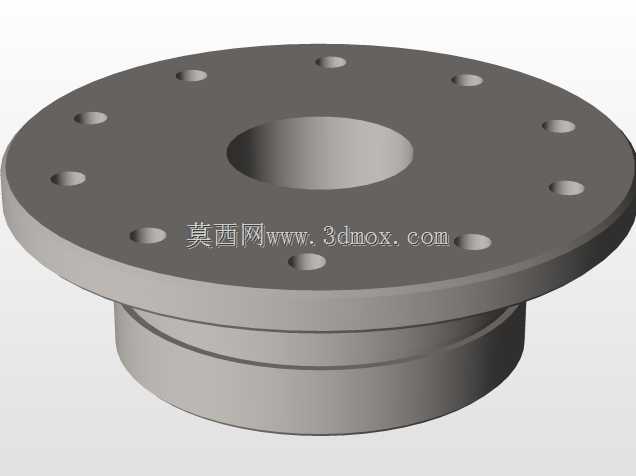

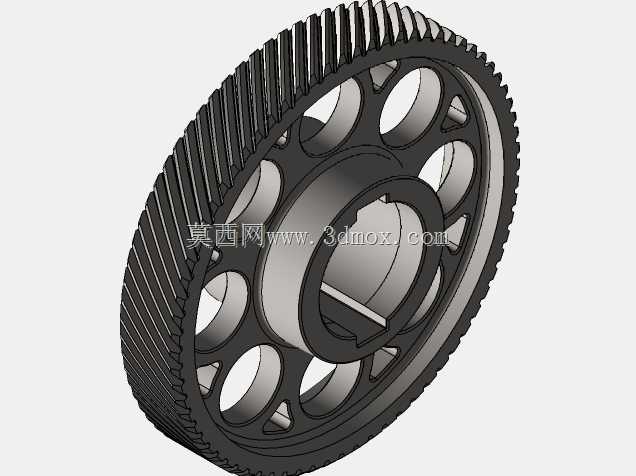

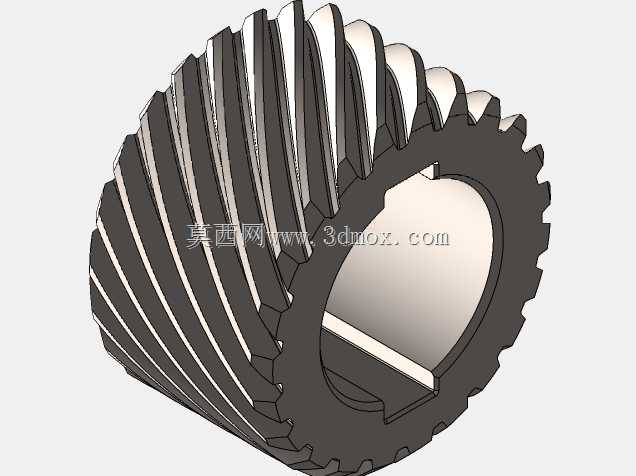

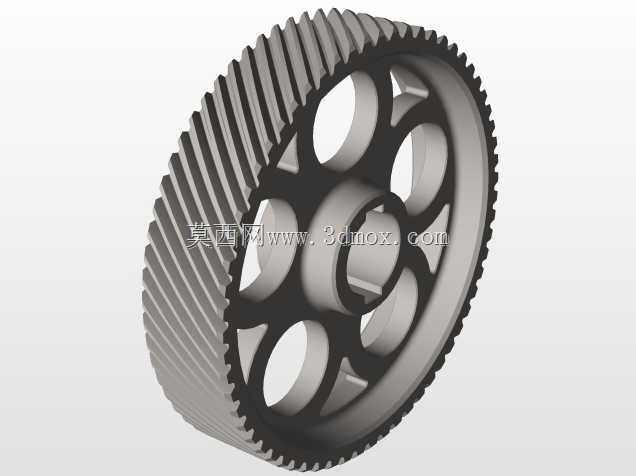

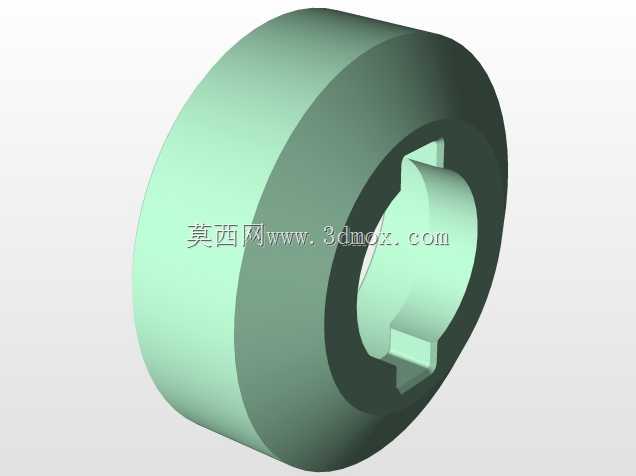

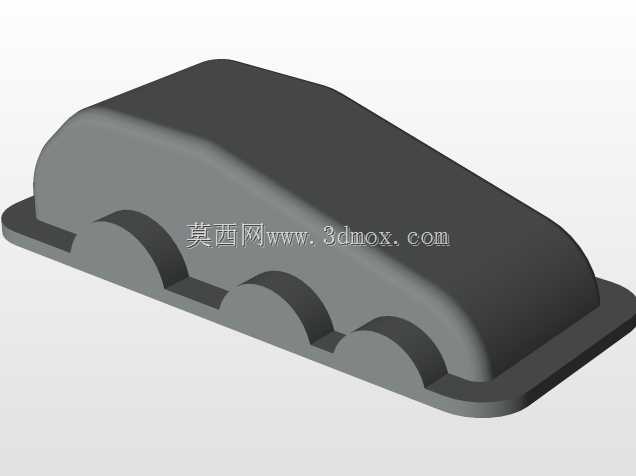

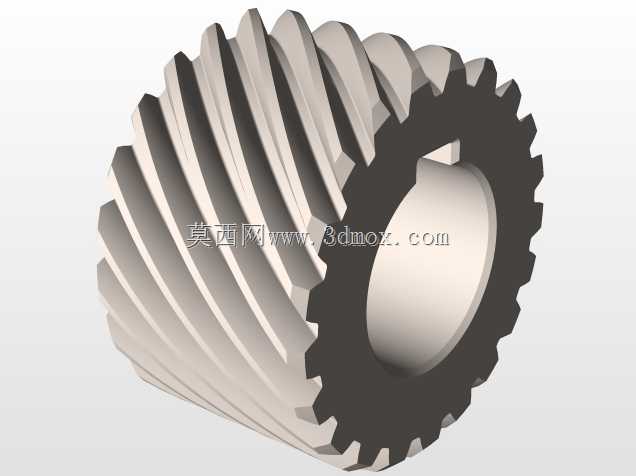

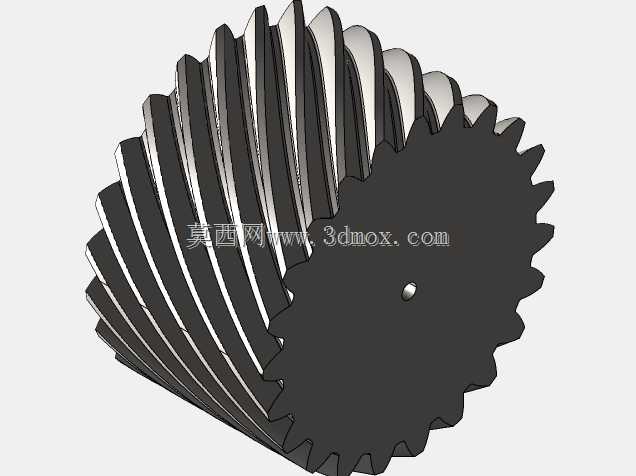

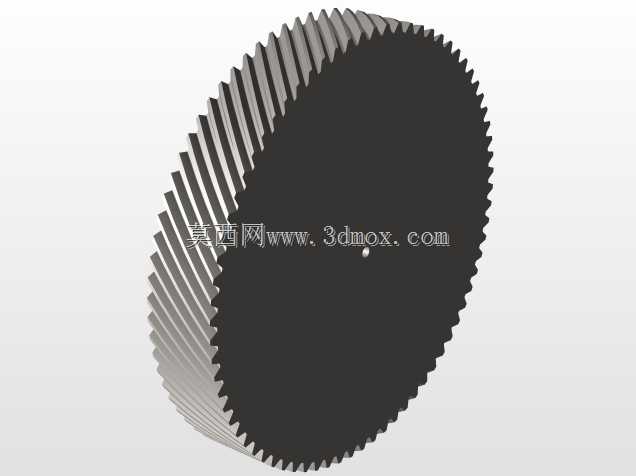

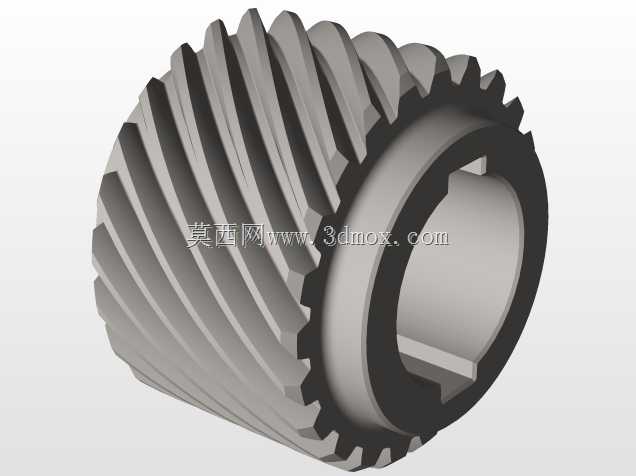

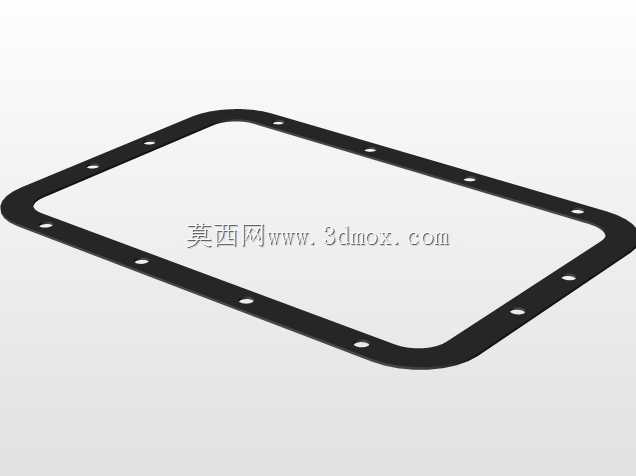

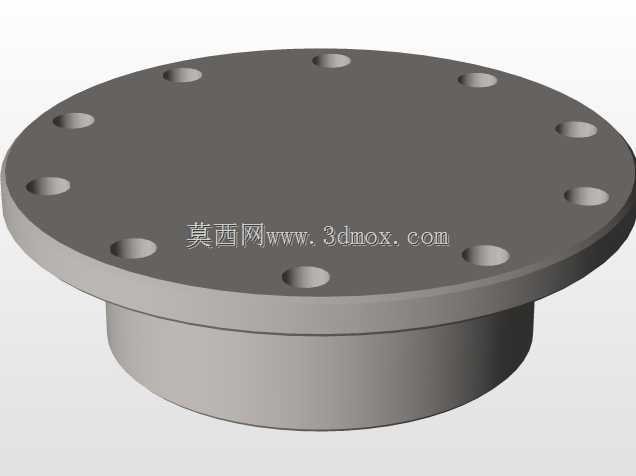

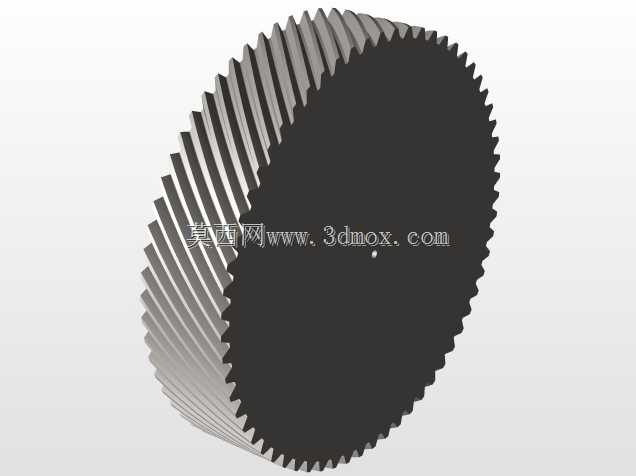

从功能特性来看，该减速装置采用三级圆柱斜齿轮传动架构，相比单级、两级减速结构可实现更大的传动比覆盖范围，能在紧凑的箱体空间内完成高转速输入到低转速输出的转换，传动过程平稳性优异，斜齿轮啮合重合度高，可有效降低传动过程中的冲击振动与运行噪音，适合长时间连续运行的重载工况。箱体采用剖分式设计结构，上下箱体通过沿箱体结合面均匀布置的紧固螺栓实现刚性连接，既保证了箱体整体的结构刚度，也为内部齿轮、轴系、轴承的装配与后期维护预留了充足操作空间。输入轴与输出轴均采用外伸式法兰端盖结构，轴端预留标准连接接口，可通过联轴器、带轮等连接件快速对接原动机与工作负载，端盖处设置密封结构可有效避免润滑油渗漏与外部粉尘杂质侵入箱体内部，保障内部传动部件的运行环境洁净。

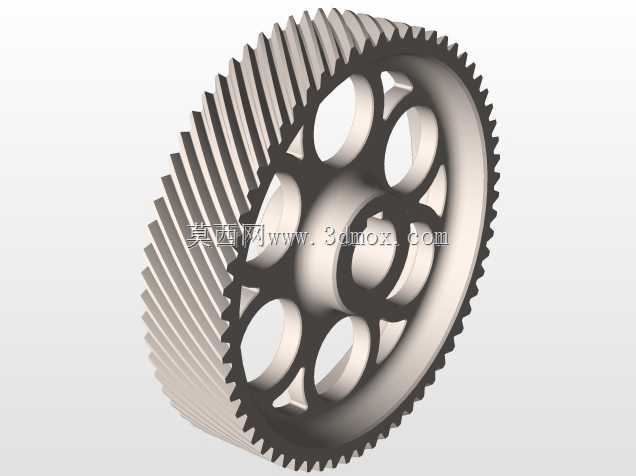

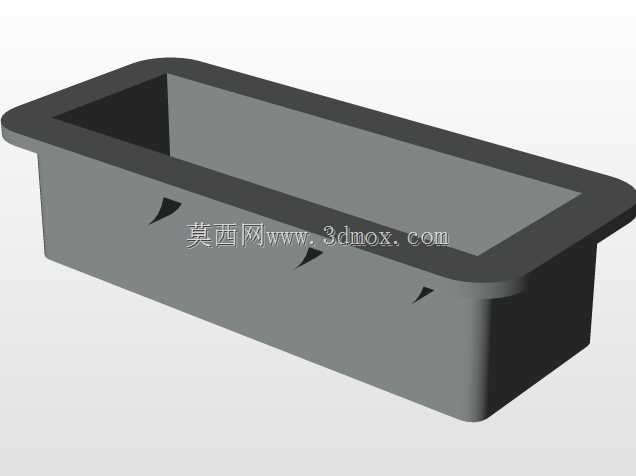

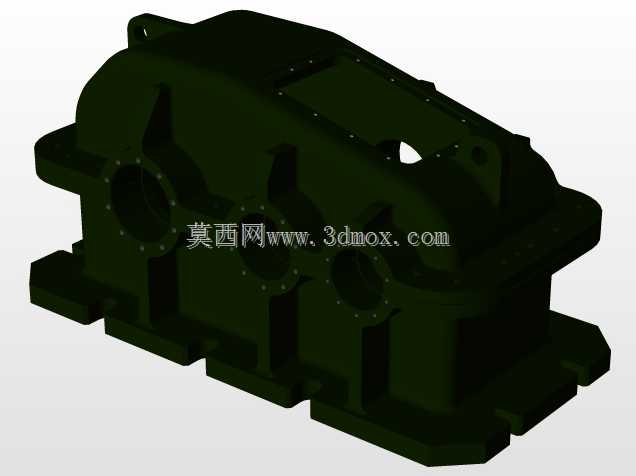

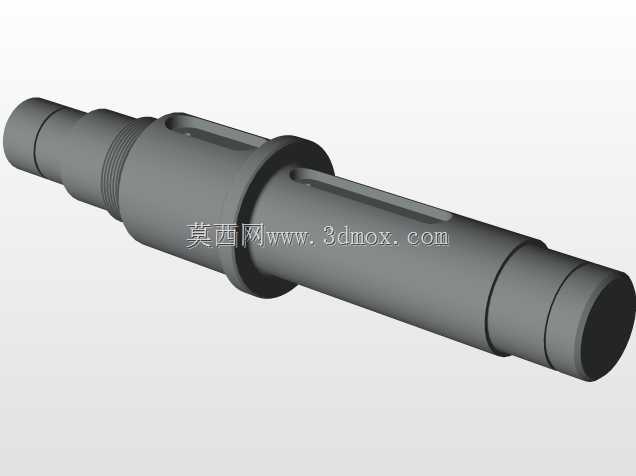

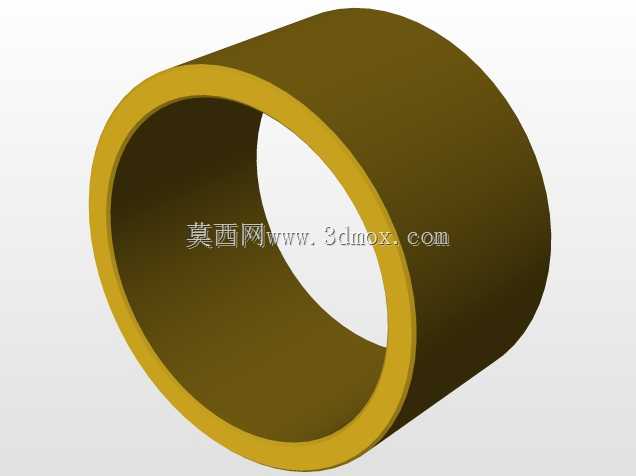

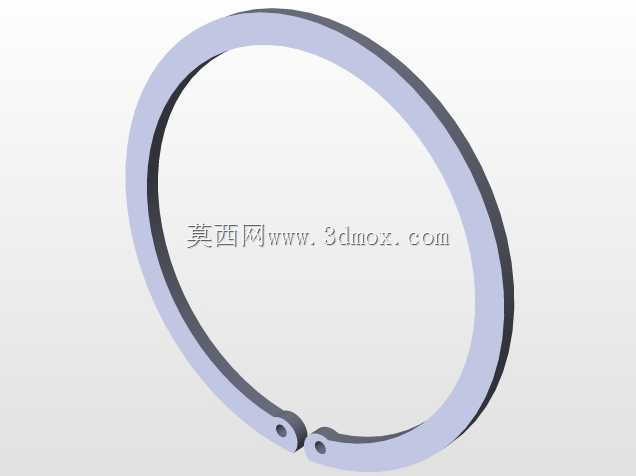

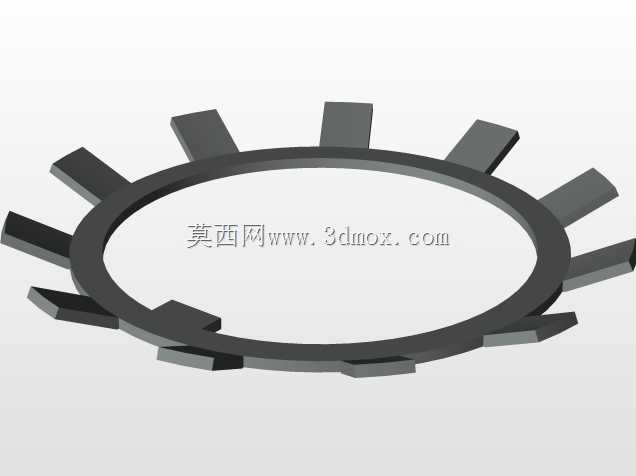

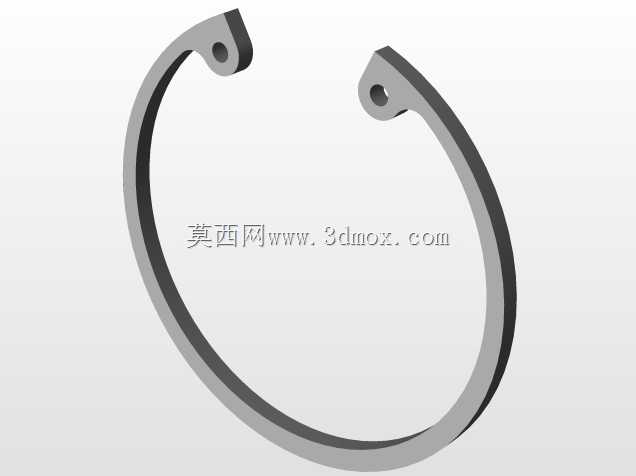

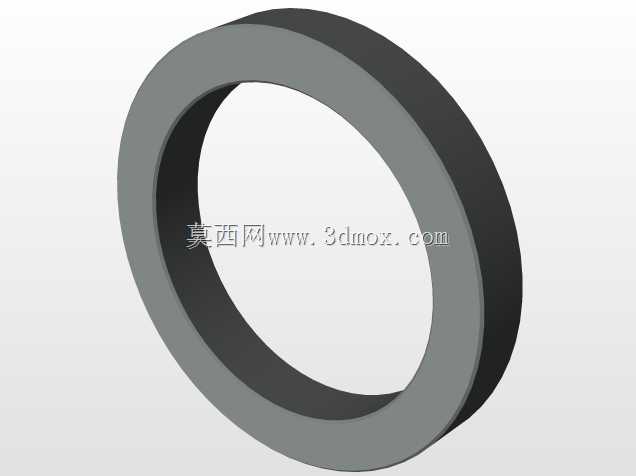

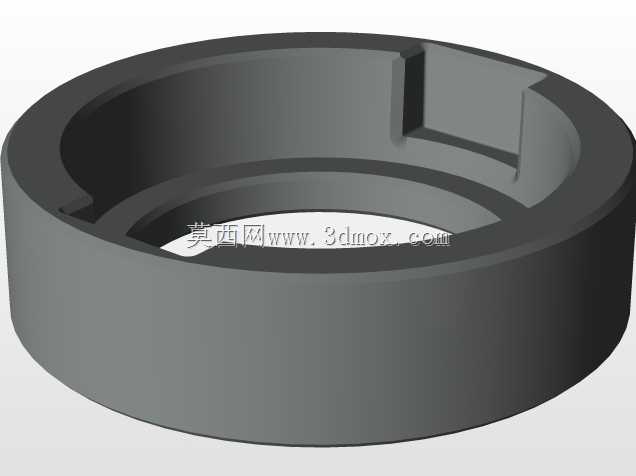

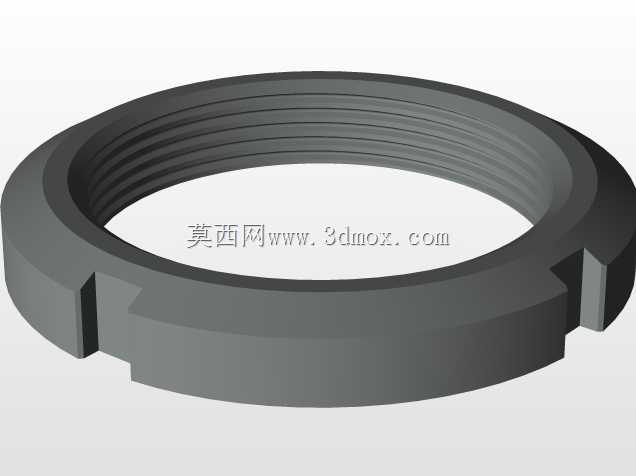

设计过程中优先兼顾结构刚度与安装适配性，箱体底部设置带安装定位槽的一体式安装底座，底座上预留对称布置的安装螺栓孔，可直接通过螺栓紧固在设备安装基础或配套机架上，安装定位槽可快速完成设备安装时的对中校准，降低现场安装调试的难度。箱体顶部设置一体式吊装吊耳，可满足整台设备的吊装转运需求，避免吊装过程中对轴伸、端盖等精加工部位造成磕碰损伤。箱体侧面设置油位观察与换油接口，可实时监控箱体内润滑油液位，方便后期运维过程中的润滑油更换与杂质清理。内部轴系采用简支梁支撑结构，每根传动轴两端均配置适配载荷等级的滚动轴承，可同时承受传动过程中的径向载荷与轴向载荷，轴承端盖处设置调整垫片组，可灵活调整轴系的轴向游隙，保证齿轮啮合的精准度，避免因安装误差或长期运行磨损导致的齿轮偏载、点蚀等问题，延长设备整体的使用寿命。整体外形采用圆弧过渡的棱角设计，既减少了箱体铸造过程中的应力集中问题，也提升了设备外观的整体性，箱体壁厚经过刚度校核，可承受满负载运行时的齿轮啮合反力与振动冲击，避免箱体变形影响传动精度。
