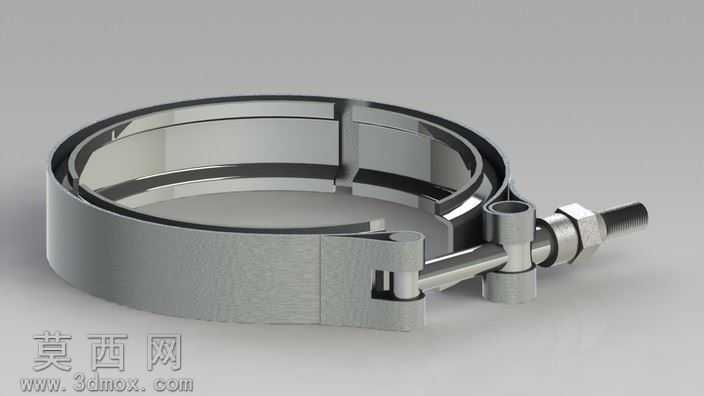

3英寸不锈钢喉箍紧固卡箍三维设计

本作品为3英寸规格喉箍的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，首先以喉箍适配的3英寸管道外径为基准尺寸，绘制钢带的环形展开轮廓，通过钣金模块的折弯、卷圆特征生成环形钢带主体，钢带边缘做圆角过渡处理，避免安装使用时划伤管道表面与操作人员手部。紧固结构部分，依次构建焊接在钢带两端的连接支座、贯穿支座的调节螺栓、配套的锁紧螺母以及螺栓端部的限位结构，所有配合部位均按照机械装配公差要求预留合理间隙，确保螺栓转动调节顺畅无卡滞，螺母与支座的贴合面做平面度约束，保证锁紧时受力均匀。模型完成实体建模后，在渲染环节为钢带、螺栓、螺母等金属部件赋予304不锈钢材质，调整材质的反射率、粗糙度参数，还原不锈钢金属表面的哑光金属质感，添加柔和的环境光与定向光源，突出卡箍的结构轮廓与金属光泽，渲染背景采用中性灰色调，让模型主体结构清晰呈现。设计过程中充分考虑喉箍的实际使用场景，钢带的厚度、宽度参数均参照行业通用喉箍的力学性能要求设定，确保锁紧后能够提供足够的抱紧力，同时避免钢带过厚导致的调节灵活性下降问题；螺栓的螺纹长度适配3英寸管径对应的调节行程范围，可覆盖一定范围内的管径公差，适配不同壁厚的软管、硬管连接紧固需求。整体模型结构完整，所有零部件均为可编辑参数化特征，可通过修改关键尺寸快速生成其他英寸规格的同类型喉箍模型，为五金配件的产品设计、装配验证、渲染展示提供精准的三维数字模型支撑，模型细节还原度高，连接部位的焊缝、螺栓的螺纹收尾、钢带的冲压缺口等细节特征均做了精细化处理，符合实际产品的生产工艺特征，可直接用于产品宣传渲染图制作、装配干涉检查、3D打印样件验证等场景。
