六旋翼航拍无人机机架结构设计

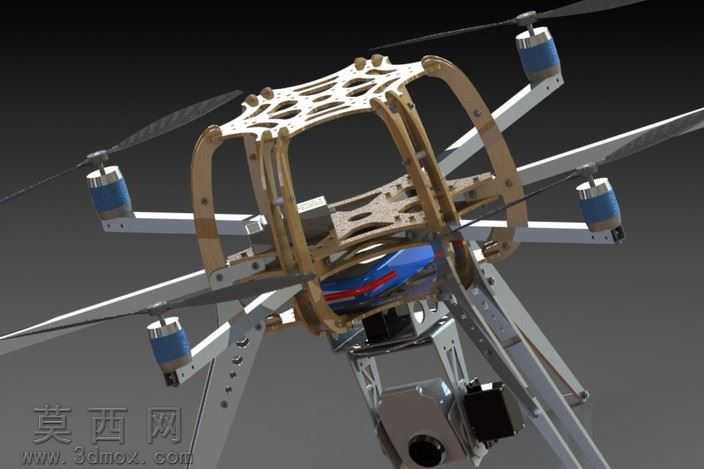

本作品为六旋翼无人机机架的三维设计方案，采用SolidWorks完成全参数化建模，整体结构围绕轻量化与高刚性的平衡需求展开设计。机架主体采用镂空式中心板结构，通过拓扑优化去除非受力区域的冗余材料，在保证安装基准面平面度与结构抗扭强度的同时，有效降低整机自重，提升飞行续航表现。机臂采用分层组合式连接结构，中心安装座设置多组定位卡槽与螺栓固定位，可实现机臂的快速拆装与角度微调，适配不同轴距的飞行配置需求。六个机臂沿中心座呈等角度辐射排布，每个机臂末端预留电机安装座与走线槽位，可适配标准规格的无刷电机与电调组件，走线槽内置可将动力线路规整收纳，避免飞行过程中线路与螺旋桨发生干涉。机架下部预留双挂载位，可分别搭载飞行控制模块与航拍云台设备，挂载结构采用减震连接设计，可过滤飞行过程中的机体振动，提升航拍成像的稳定性。建模过程中对所有连接孔位、配合公差进行了精准定义，各零部件之间无干涉问题，可直接导出工程图用于加工生产。渲染阶段针对不同部件赋予了差异化材质：中心镂空结构采用碳纤维纹理材质，还原轻量化高强度材料的视觉质感；机臂连接结构件采用金属阳极氧化材质，呈现航空铝合金的细腻金属光泽；电机座与挂载部件采用哑光工程塑料材质，区分不同功能部件的材质属性。整体设计兼顾了结构实用性与外观工艺感，既满足六旋翼无人机的飞行力学要求，也通过流畅的线条与镂空造型提升了整机的视觉精致度，可作为六旋翼航拍无人机开发、航模改装的结构参考方案，也可用于无人机结构教学的演示案例。
