碳纤维四旋翼航拍无人机结构设计

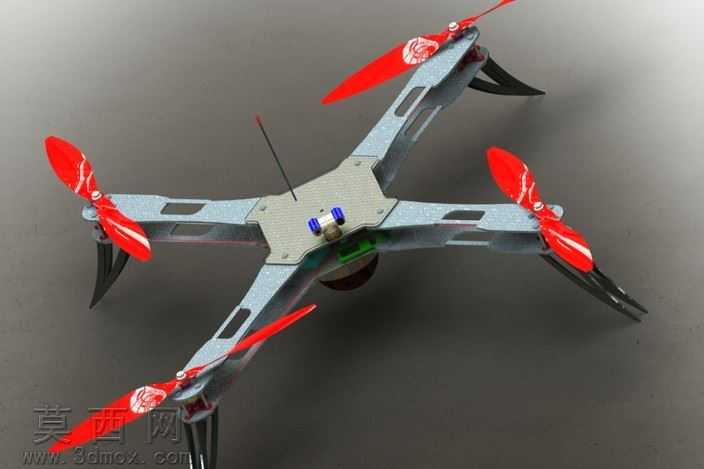

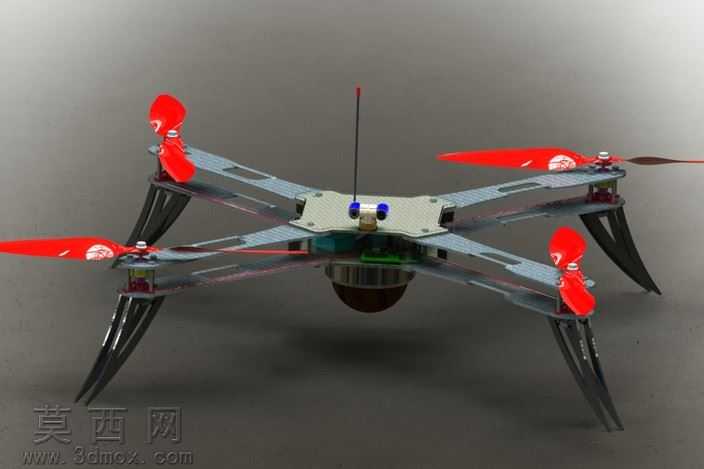

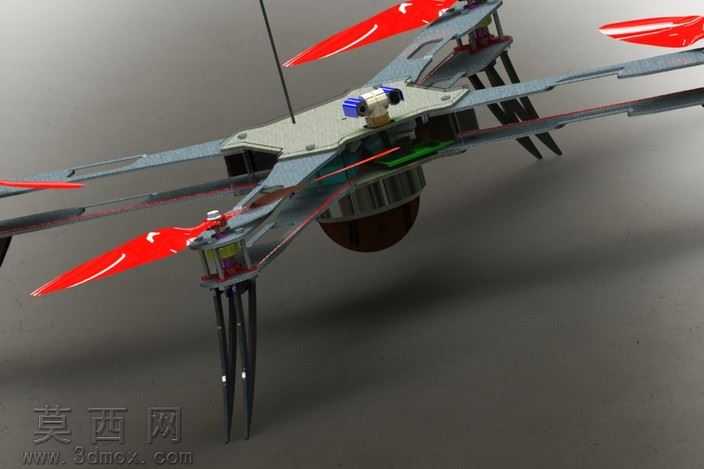

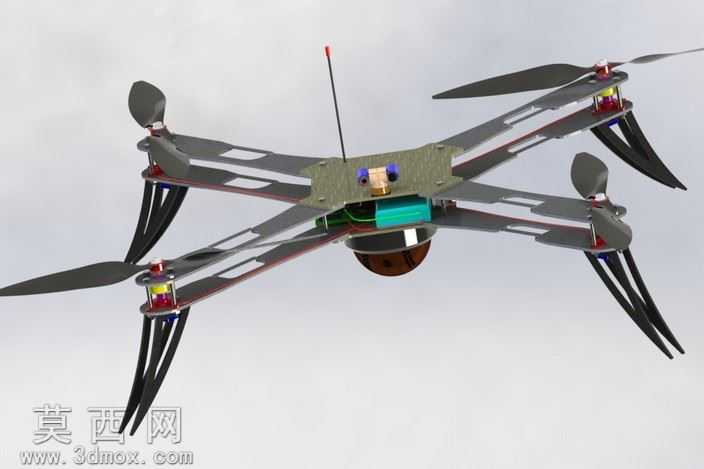

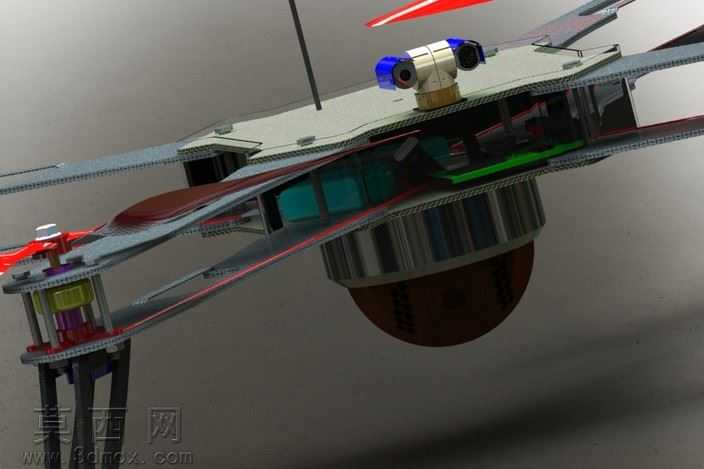

本作品为四旋翼航拍无人机的三维结构设计，建模阶段围绕轻量化飞行需求展开整体布局规划，采用X型机架构型作为核心承载结构，在三维建模软件中完成各零部件的参数化绘制，精准匹配旋翼安装位、飞控舱、载荷挂载点、起落架的空间位置，确保整机重心与旋翼升力中心重合，保障飞行姿态的稳定性。材质设计上，机架主体选用碳纤维材质进行渲染表现，还原碳纤维板材特有的斜向编织纹理与哑光质感，既体现该材质高强度、低重量的特性，也通过材质区分明确各部件的功能属性：旋翼桨叶采用亮红色半透明工程塑料材质，还原航模桨叶的韧性外观；机臂末端的电机座做金属磨砂质感处理，匹配无刷电机的金属外壳表现；起落架采用高韧性黑色工程塑料材质，模拟降落缓冲结构的弹性特质；顶部的信号传输天线做细杆金属材质渲染，前置双摄像头模组分别做镜头玻璃的高反光透明材质与传感器外壳的哑光塑料材质区分，挂载的航拍相机做镜头镀膜的反光效果处理，提升整体渲染的真实感。结构设计上，机臂采用一体化镂空板材构型，在保证结构强度的前提下尽可能去除冗余材料，降低整机起飞重量；起落架采用仿生爪型构型，向外倾斜延伸形成足够的支撑跨度，既可以在降落时分散冲击力，也能避免遮挡下方航拍相机的拍摄视野；飞控舱设置在机架中心位置，周边预留电子调速器、电池的安装空间，走线槽沿机臂内侧布局，避免线材干涉旋翼转动；前置双摄布局兼顾前向飞控视觉感知与下向航拍取景需求，天线竖直布置在机架中心前端，减少机架结构对遥控信号的遮挡。设计思路围绕易组装、易维护的核心需求展开，各连接部位采用标准化快拆结构设计，无需复杂工具即可完成机臂、起落架、载荷模块的拆装更换，适配不同场景下的飞行配件更换需求，整体结构紧凑合理，在满足飞行性能的前提下兼顾外观的科技感与实用性，渲染阶段采用柔和影棚布光，突出碳纤维材质的纹理细节与各部件的材质差异，完整呈现该四旋翼无人机的结构特征与设计细节。
