Graupner-Wankel转子引擎化油器结构

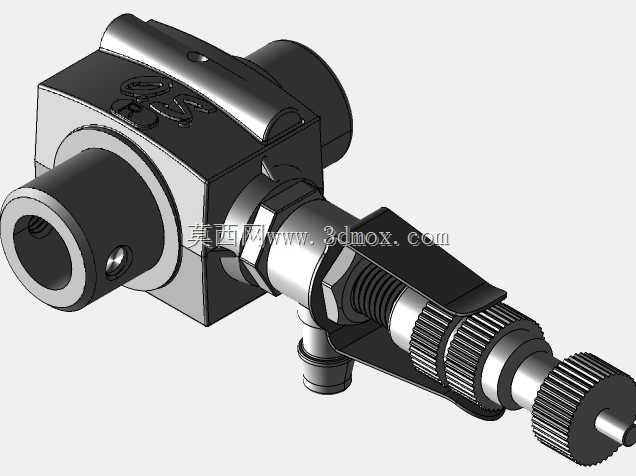

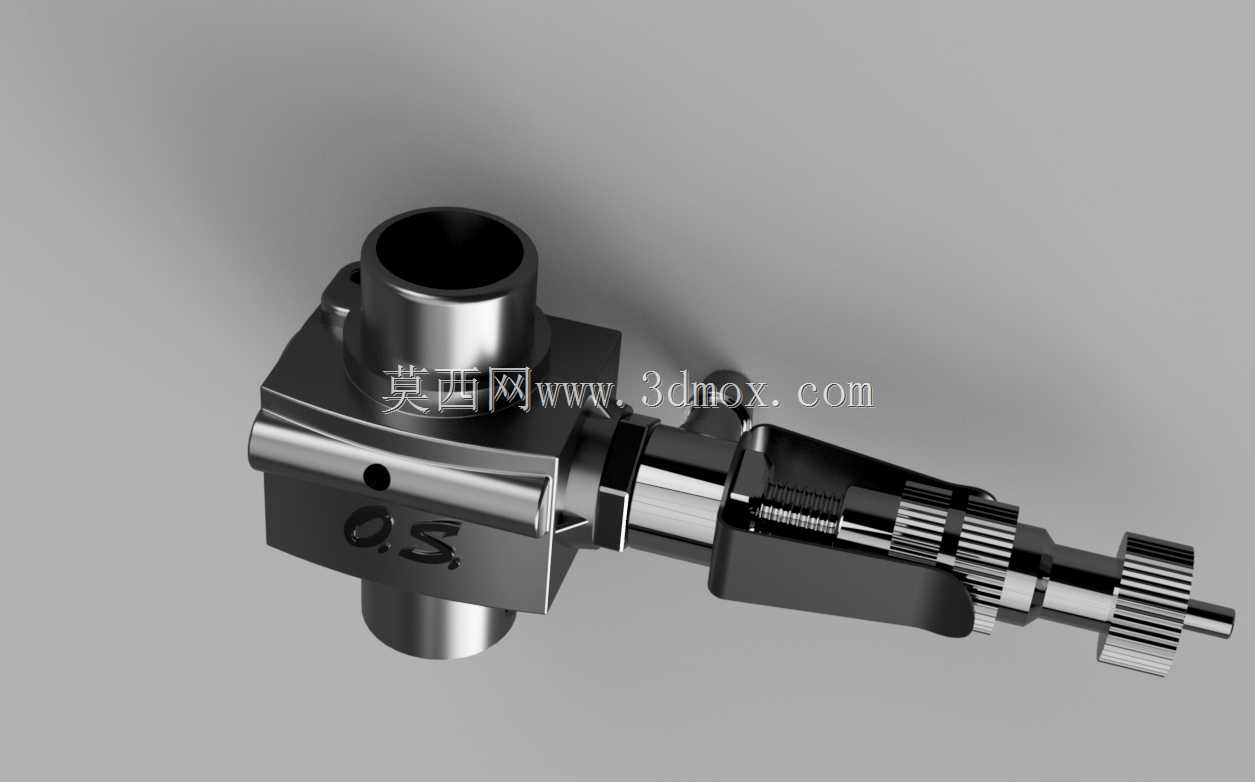

该结构属于小型转子发动机配套的供油核心部件，主要应用在航模、小型竞速模型动力装置的燃油供给场景中，承担燃油雾化、油气配比调节、怠速与高负荷工况供油适配的核心作用，是保障转子引擎稳定运转、输出平顺动力的关键配套组件。在实际使用场景中，这类化油器需要适配转子引擎高转速、宽工况区间的运行特性，相比传统往复式活塞引擎的配套化油器，其供油响应速度、雾化精度的要求更高，能够在引擎转速快速攀升的过程中，持续提供浓度匹配的油气混合物，避免出现供油滞后导致的动力断档、混合气过浓淹缸或是过稀回火等问题。从功能特性来看，该化油器集成了进油接口、油量调节针阀、节气门结构、雾化混合腔、引擎连接法兰等核心结构，各部件之间的配合精度直接影响供油效果：进油端通过管路连接模型油箱，依靠引擎运转产生的负压将燃油吸入混合腔，调节针阀通过螺纹进给改变燃油通流截面，以此适配不同油门开度下的供油量，节气门则通过控制进气量匹配对应燃油供给量，实现动力输出的线性调节。在设计思路上，该结构优先考虑了小型动力装置的轻量化需求，整体采用紧凑化布局，将调节机构、油路、气路整合在同一主体结构上，尽可能压缩整体体积，减少在模型动力舱内的安装占用空间；同时针对转子引擎的振动特性，各连接部位都做了防松结构设计，避免高转速振动下调节参数移位、连接部位漏油漏气的问题。从外形尺寸与安装边界来看，该化油器主体为近似方形的金属基座，上下设置同轴的进气与引擎连接接口，侧向伸出油量调节机构，整体径向尺寸不超过常规模型引擎的安装座宽度，轴向长度适配小型转子引擎的进气端安装位，安装时仅需通过基座上的定位孔与引擎进气端法兰对齐固定，连接油路与油门控制舵机即可完成装配，不需要额外改动引擎本体结构，能够直接适配对应规格的Graupner-Wankel系列转子引擎，也可通过转接法兰适配其他同排量级别的小型模型动力装置。在细节设计上，化油器的调节旋钮做了滚花处理，方便调试时徒手转动调整，各油路通道做了光滑内壁处理，减少燃油流动阻力，雾化腔内部设置了扰流结构，让进入的空气与燃油充分碰撞混合，提升雾化效果，保障进入引擎燃烧室的油气混合均匀度，进而提升燃烧效率，减少动力输出的波动，降低燃油消耗。
