Graupner/JR HVC 690 BB MG舵机结构设计

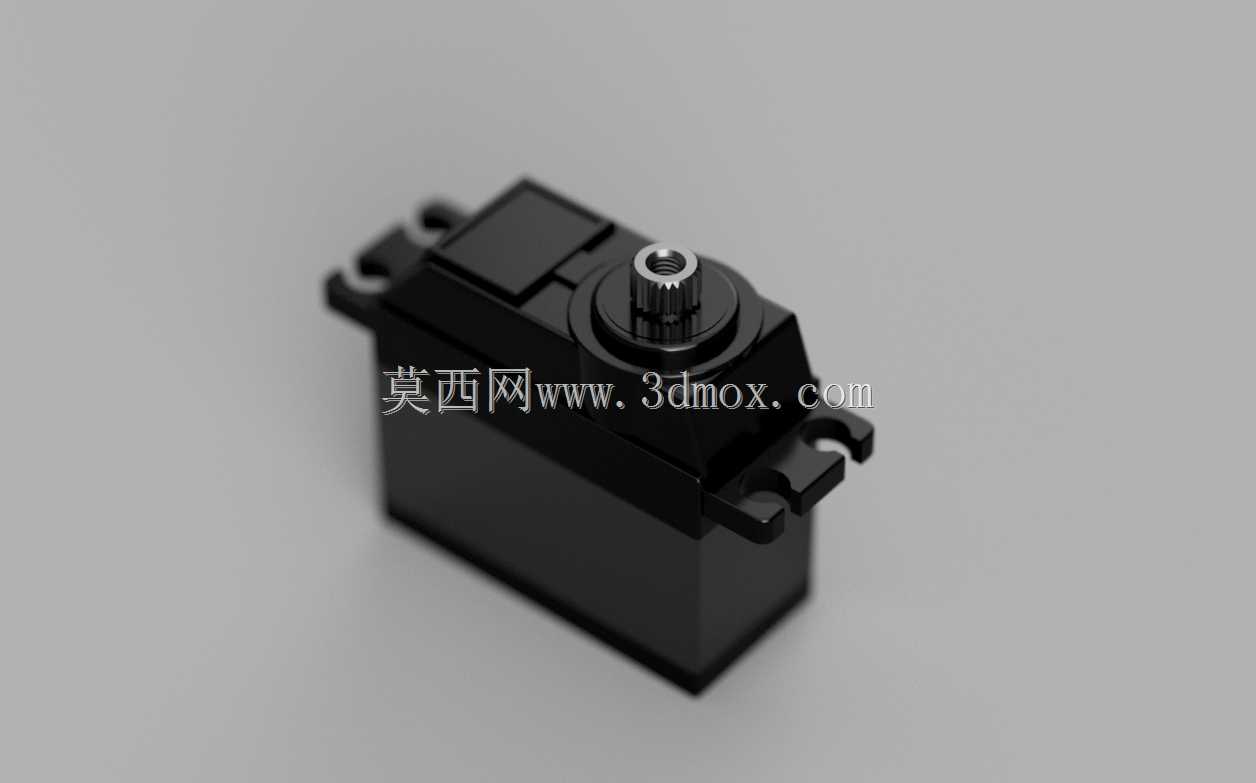

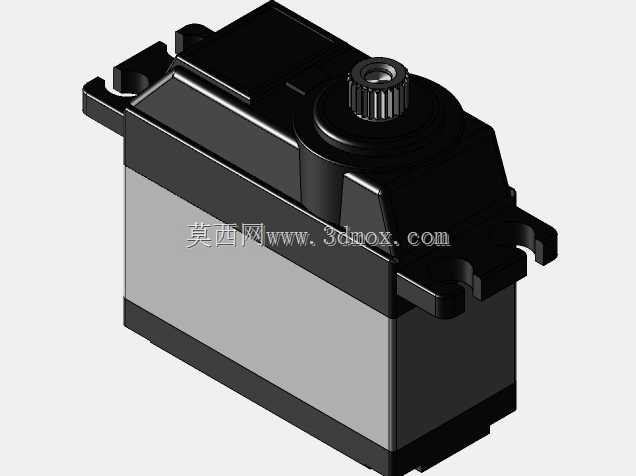

在航模、小型机器人关节、精密遥控执行机构的设计过程中，舵机的安装匹配度直接决定整套执行结构的动作精度与运行可靠性，很多结构工程师在搭建伺服框架时，往往因为缺少准确的舵机外形与安装尺寸参考，出现安装孔位错位、输出轴啮合间隙过大、周边结构干涉等问题，拖慢整体项目的迭代进度。这款HVC 690 BB MG舵机的三维建模，核心目的就是为伺服框架的结构设计提供精准的尺寸占位参考，建模过程完全对照实物的实际装配边界进行测绘还原，没有做多余的结构简化或者夸张的艺术化处理，所有和安装相关的特征都做了精准复现。从实际应用场景来看，这类金属齿轮舵机常被用于固定翼航模的舵面控制、小型仿生机器人的关节驱动、遥控车模的转向执行、工业小型工位的角度切换机构中，不同场景下对舵机的安装空间预留、输出轴连接方式都有明确的公差要求，比如航模机翼内部的安装槽位需要严格控制舵机的长宽高尺寸，避免和机翼内部的加强筋、走线槽产生干涉；机器人关节处的安装则需要精准匹配舵机两侧固定耳的孔位间距、孔径大小，保证连接支架的装配同轴度，减少动作过程中的结构晃动。从产品功能特性来看，这款舵机采用金属齿轮传动结构，输出轴为金属齿盘设计，相比塑料齿轮舵机能承受更大的负载扭矩，抗冲击能力更强，适合需要频繁正反转、带载启动的执行场景；顶部的输出轴带有标准的舵盘安装齿位，建模时还原了齿位的分布尺寸与轴端的固定螺纹孔深度，方便工程师直接匹配标准舵盘或者自定义设计连接法兰。建模过程中重点还原了几个核心安装边界：舵机主体的矩形外壳轮廓尺寸，包括外壳的长宽高、边角的倒角弧度，避免设计安装舱时出现舱体尺寸过小无法装入的问题；两侧安装固定耳的位置、孔中心距、孔径大小，以及固定耳相对于主体外壳的突出高度，方便设计安装压片或者固定支架时精准定位；输出轴相对于主体安装基准面的高度、轴径大小、齿盘的外径尺寸，保证连接的摇臂或者法兰在转动过程中不会和舵机上盖产生摩擦；底部出线口的位置与出线方向，方便设计走线槽时预留足够的线缆弯曲空间，避免线缆被挤压磨损。在做伺服框架设计时，工程师可以直接调用这个模型进行装配干涉检查，提前验证安装位的空间余量，不需要等实物舵机到手再调整结构尺寸，能大幅缩短结构设计的验证周期，尤其是在做小型化、轻量化的执行机构时，每一寸安装空间都需要精准规划，这个模型的尺寸还原度能满足结构设计阶段的所有占位校验需求，不需要额外再对实物进行重复测绘。同时模型也还原了舵机外壳的分型线、顶部标签位的凹陷结构等细节，在做整机外观渲染、结构装配演示时也能达到足够的真实度，不会因为模型细节缺失影响整体的展示效果。
