升降压恒流变换器配套适配壳体结构设计

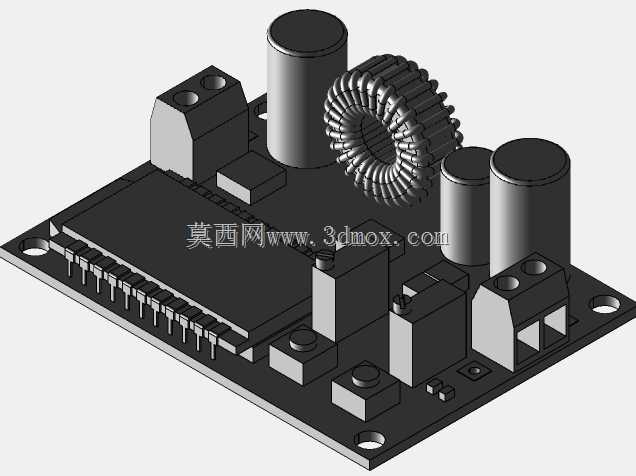

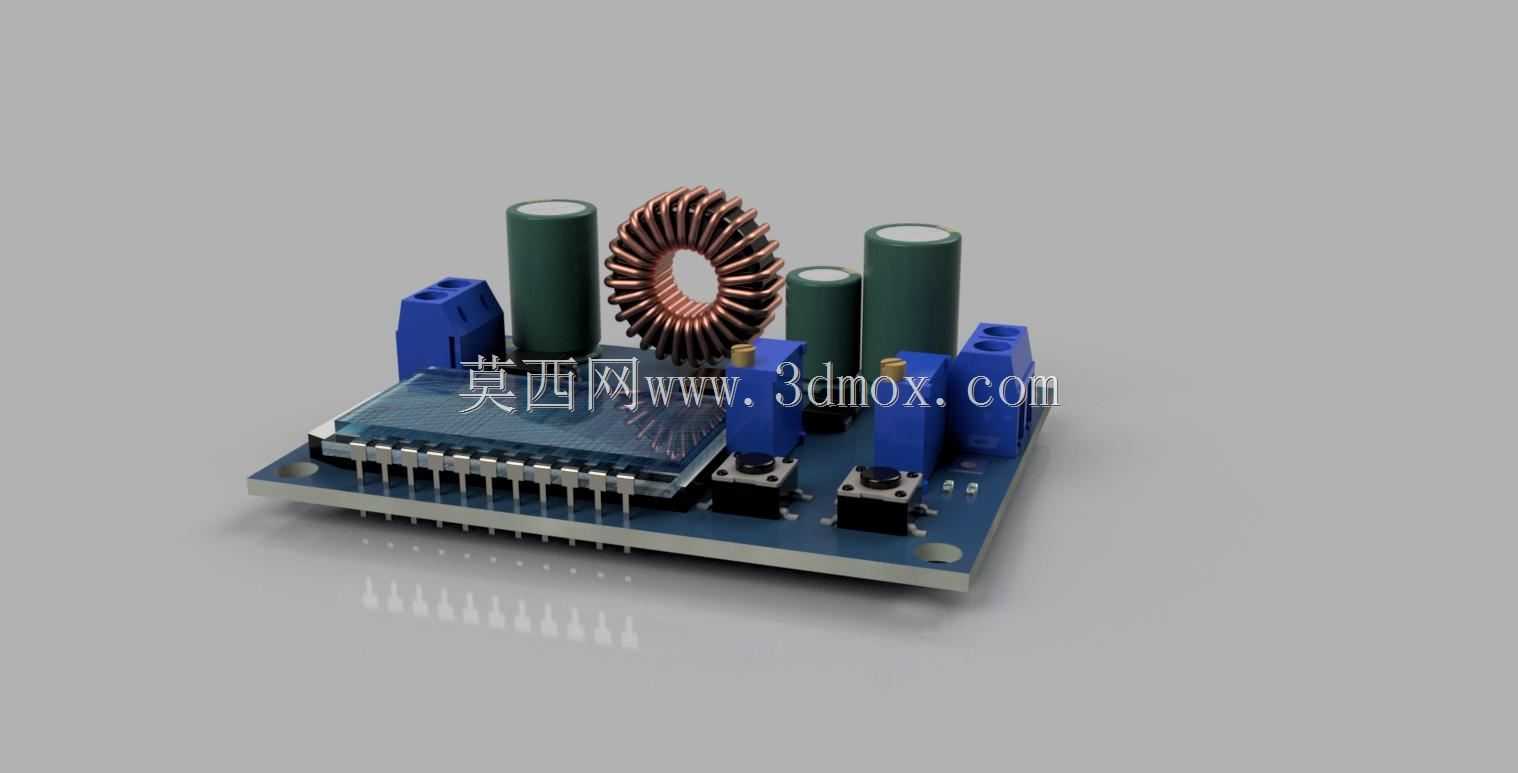

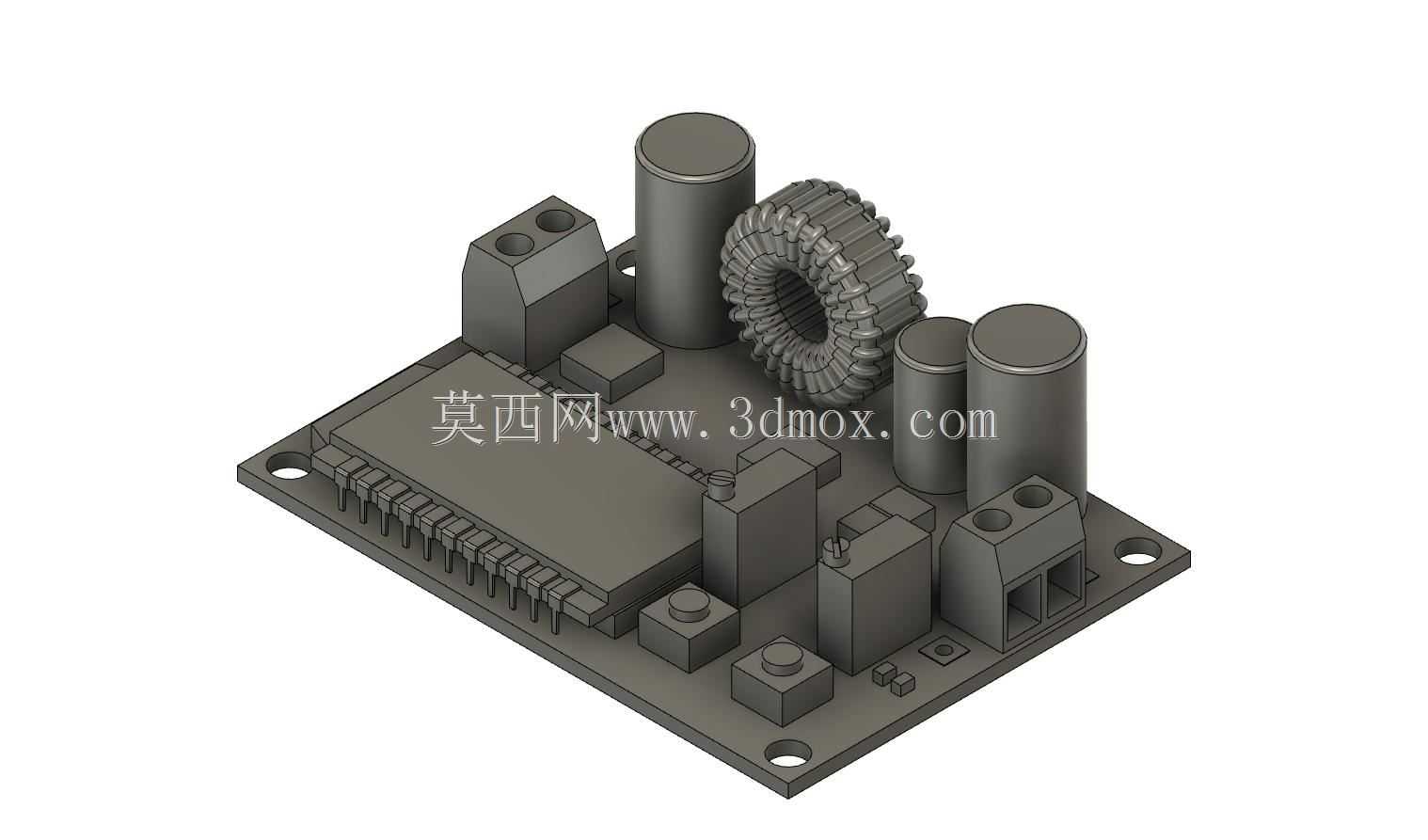

在嵌入式电子开发、小型工控设备供电、DIY电子改装、实验室便携供电装置搭建等场景中，升降压恒流电源模块是应用极为广泛的核心供电部件，这类模块能够在输入电压波动范围较大的场景下，始终输出稳定的设定电压与恒定电流，为各类对供电稳定性要求较高的负载，比如小型传感器阵列、低压驱动模组、便携照明单元、实验用小型驱动装置提供可靠的电力支撑，避免因输入电压跳变、负载波动导致的供电不稳、器件烧毁问题。但市面上多数成品升降压恒流模块本身仅为裸板设计，没有配套的防护壳体，在实际装机使用时，裸露的电路板容易被金属碎屑、灰尘、冷凝水侵蚀，引脚与周边金属结构接触还容易引发短路故障，同时裸板安装时没有统一的固定孔位，很难适配各类设备内部的安装空间，给实际装机带来诸多不便。本次设计针对该款35W功率等级的升降压恒流变换器，开展了专属适配壳体的快速结构设计，核心目标是为裸板模块提供可靠的物理防护，同时匹配通用的安装边界，降低模块的装机适配难度。设计过程中首先对裸板模块的整体外形、元件凸起高度做了完整的尺寸适配：板上最高的元件为磁环电感与立式电解电容，壳体内部预留了足够的容置高度，避免合壳后挤压元件引脚导致虚焊、元件损坏；针对板载的接线端子、调节电位器，壳体对应位置预留了精准的操作开口，无需拆开壳体即可完成接线操作与输出参数微调，兼顾防护性与操作便利性。安装边界设计上，壳体底部预留了标准间距的固定孔位，可适配常见的电子设备内安装螺柱间距，既可以通过螺丝直接固定在设备内部的安装平面上，也可以搭配尼龙扎带完成快速固定，适配不同场景的安装需求。壳体的侧壁预留了走线缺口，输入输出线材可以从缺口处规整引出，避免线材弯折过度导致的线芯断裂，同时壳体边缘做了圆角过渡处理，没有尖锐毛刺，在手工组装、调试过程中不会划伤操作人员。整体壳体结构紧凑，不会额外占用过多的设备内部空间，在为裸板模块提供绝缘防护、防尘防误触能力的同时，完全保留模块本身的升降压、恒流输出核心功能，能够让该电源模块更便捷地集成到各类小型电子设备、实验装置、DIY供电项目中，大幅提升模块使用的安全性与安装适配性。
