多层叠装式电铸注塑模具结构

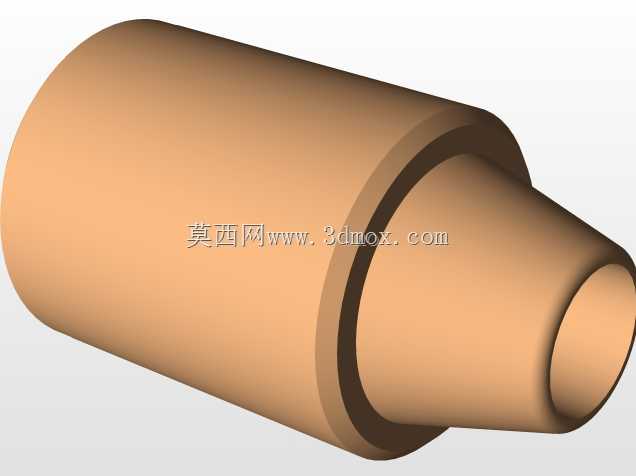

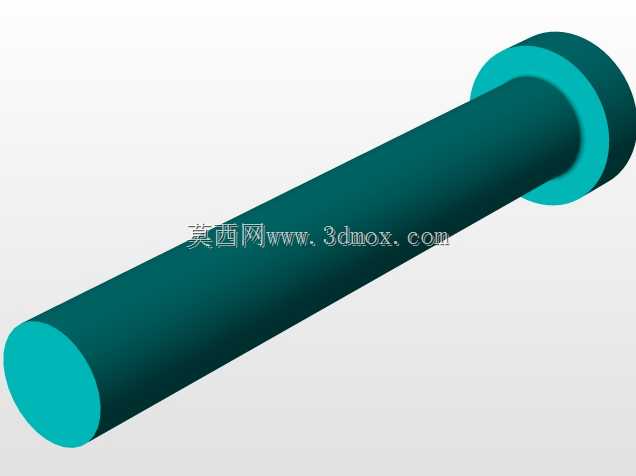

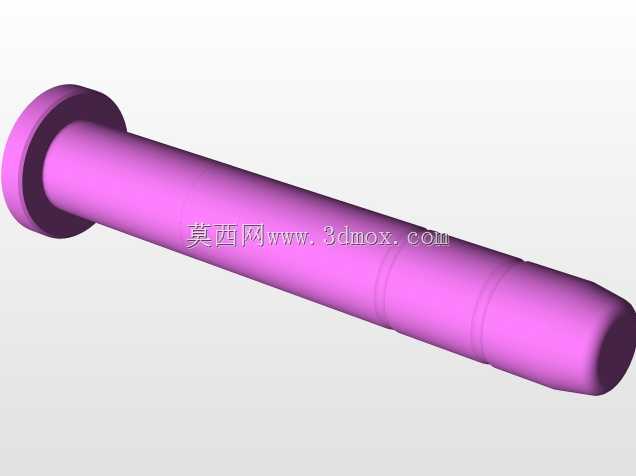

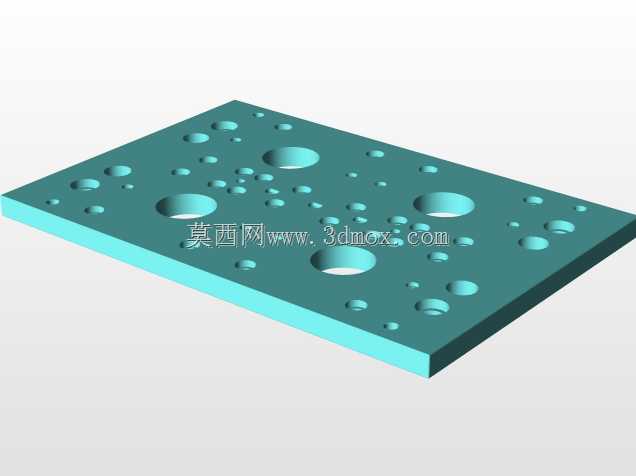

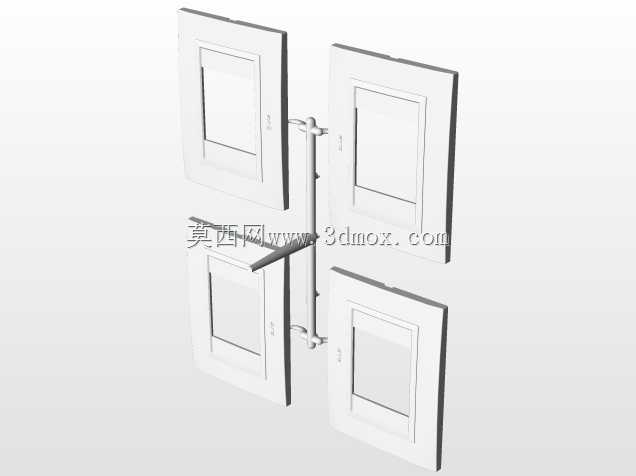

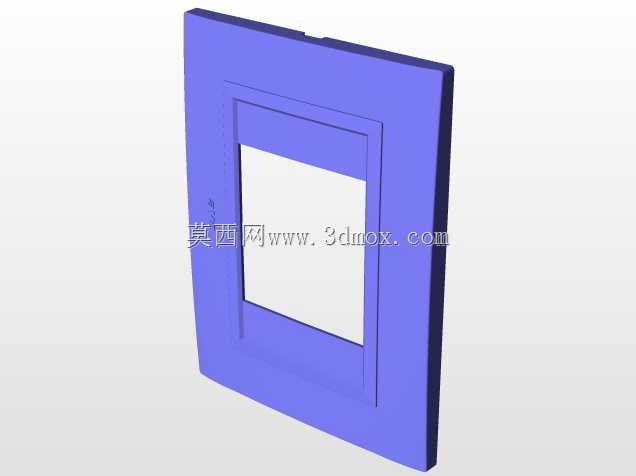

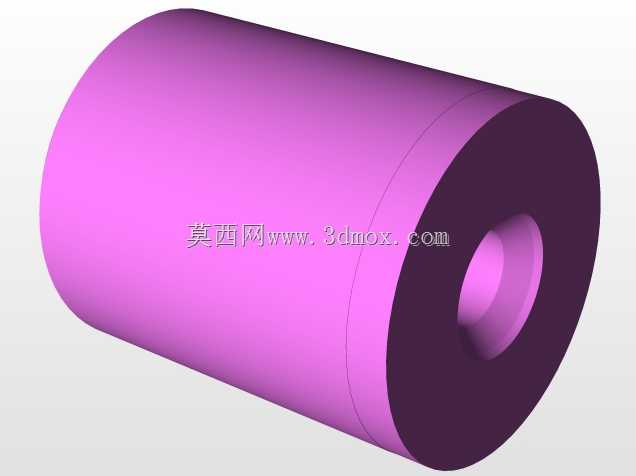

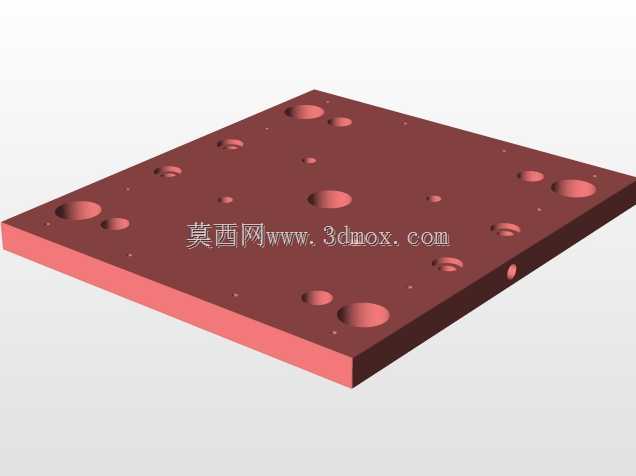

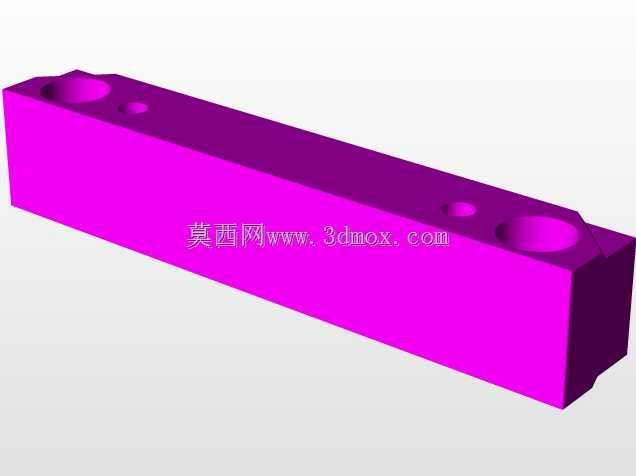

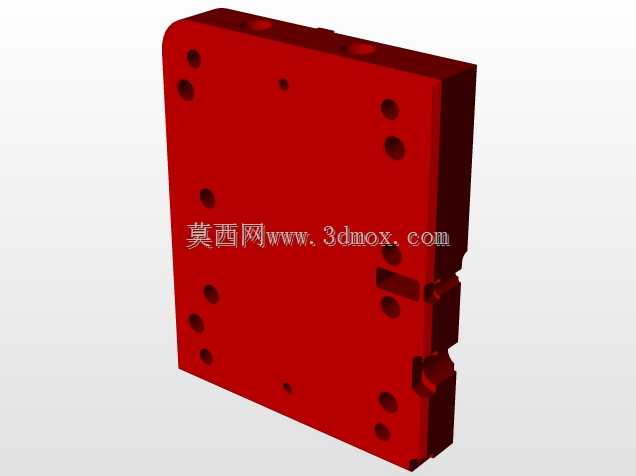

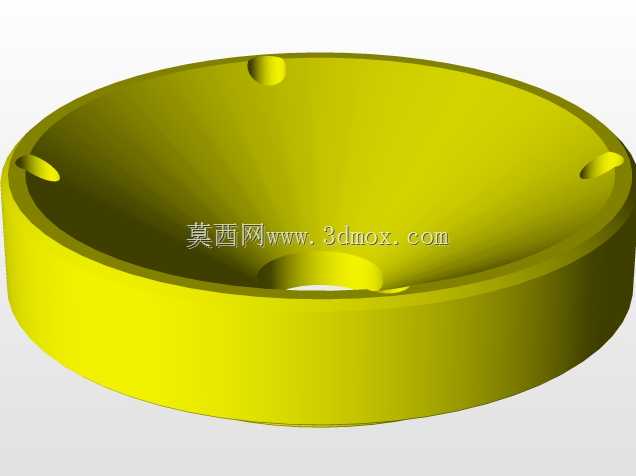

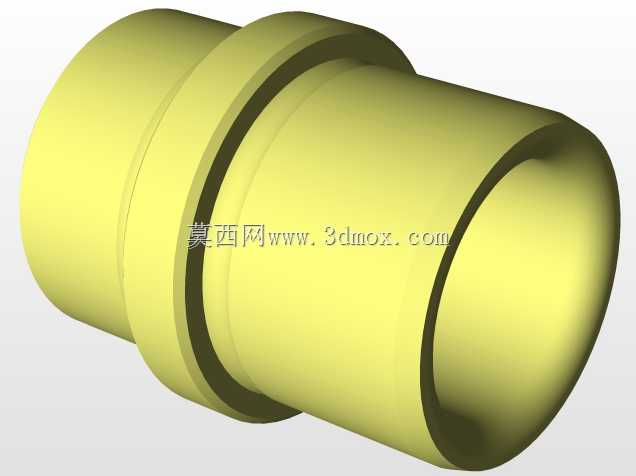

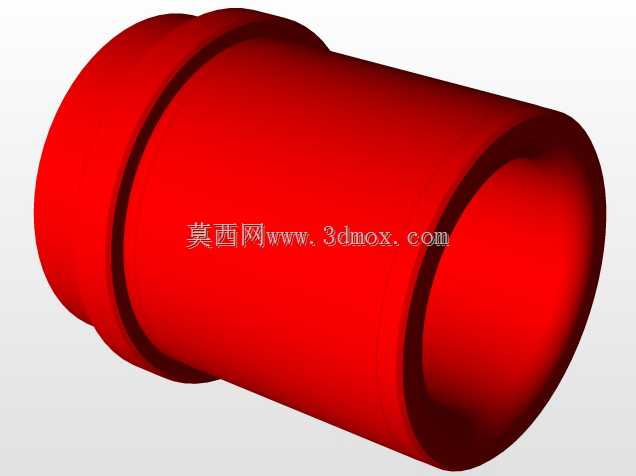

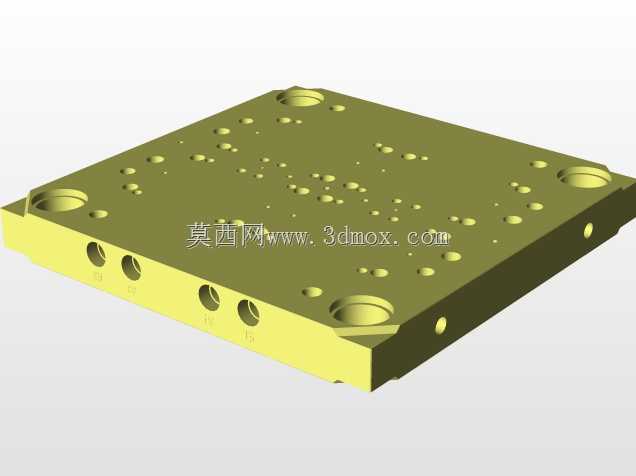

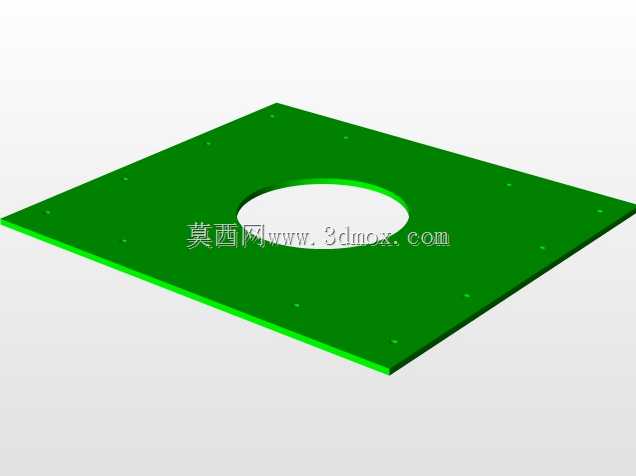

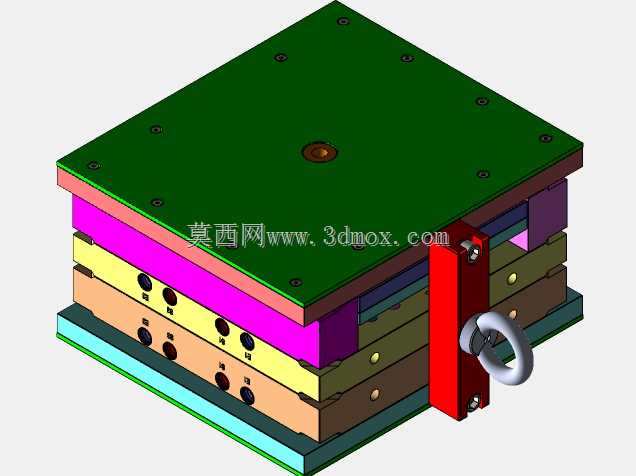

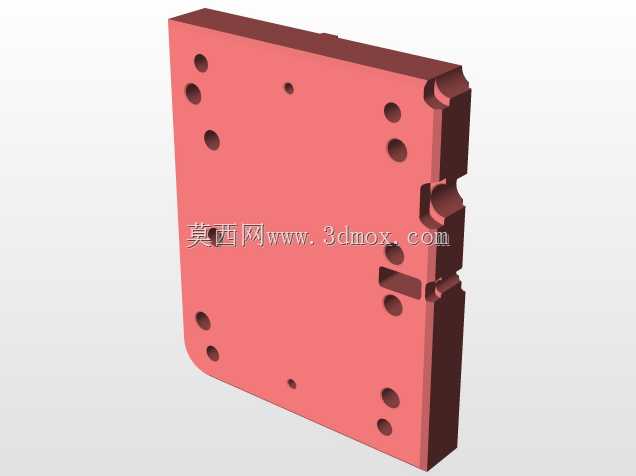

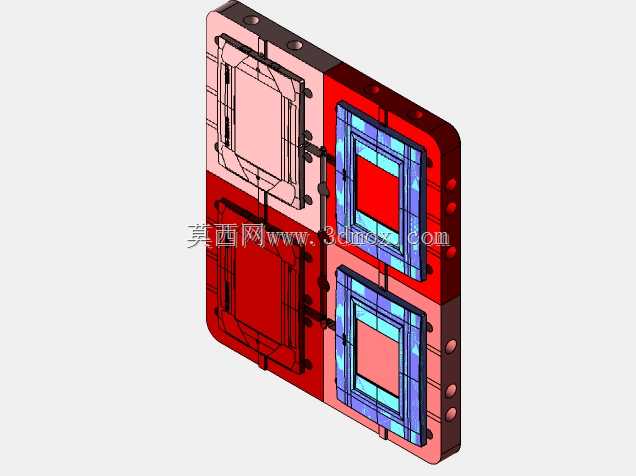

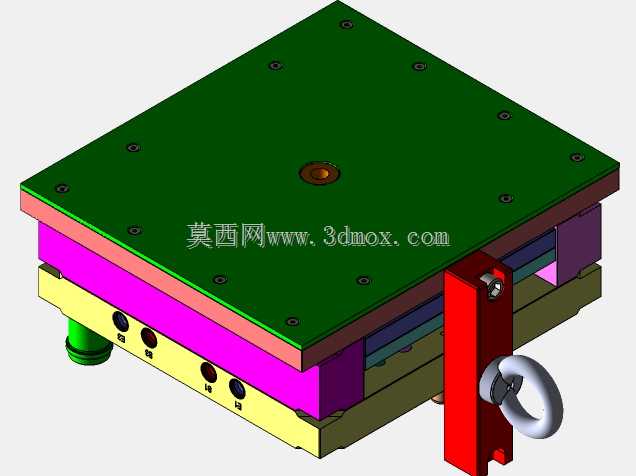

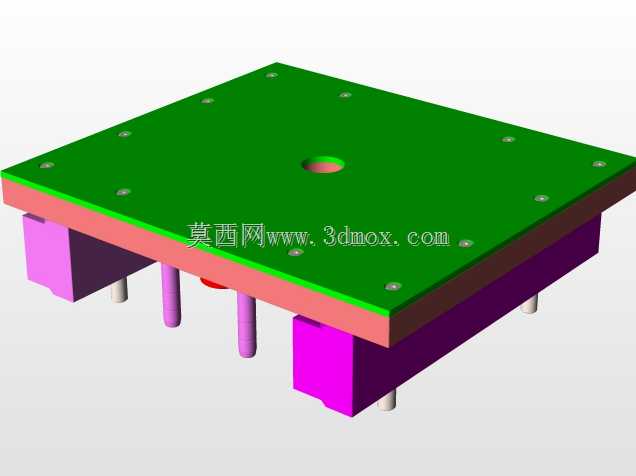

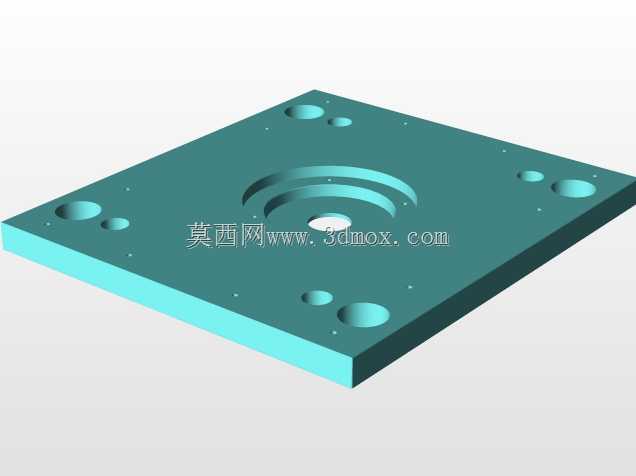

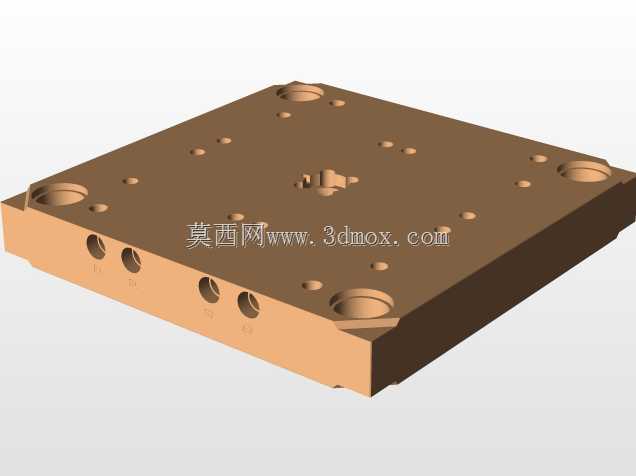

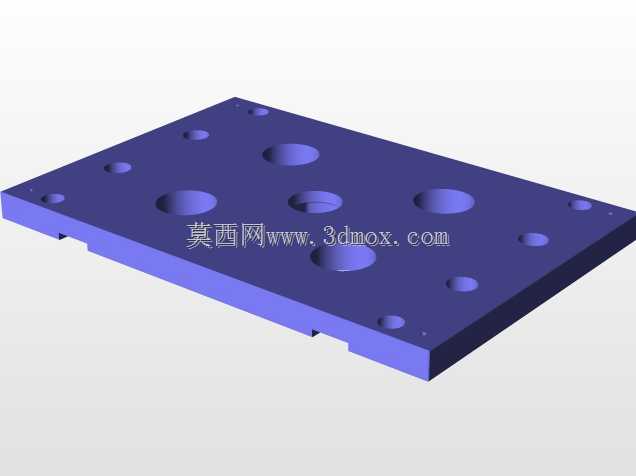

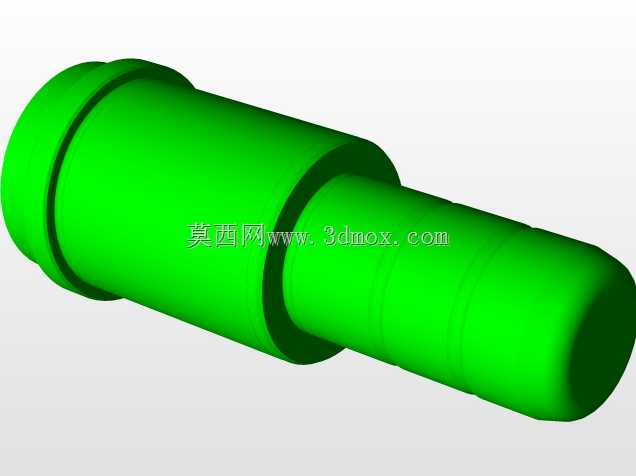

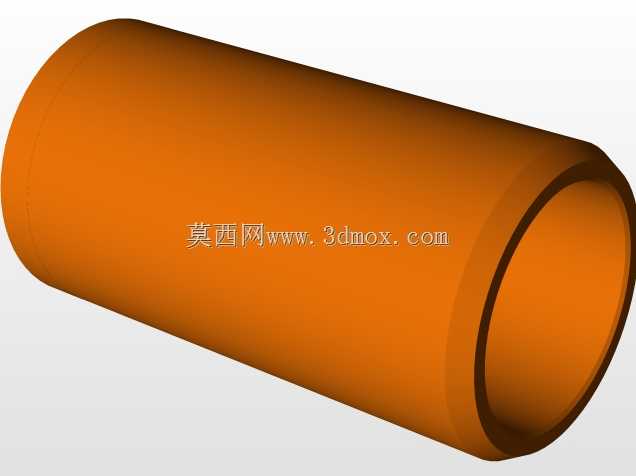

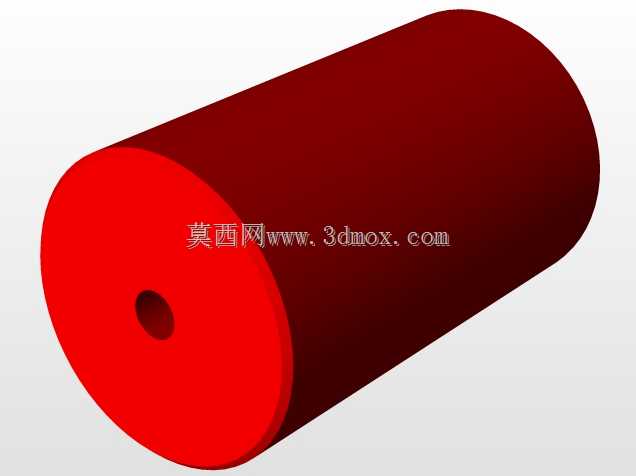

该套模具结构面向精密注塑成型生产场景设计，主要应用于带精细表面纹理的小型塑胶外壳类零件批量生产，可适配卧式注塑机的安装工位，满足连续自动化注塑作业的生产需求，能够在稳定合模、射胶、冷却、开模顶出的循环工序中，保障成型零件的尺寸精度与外观一致性，尤其适配需要复刻电铸纹理面的塑胶件生产，常见于消费电子小型外壳、精密装饰塑胶件的量产环节。从结构功能来看，整套模架采用多层板叠装布局，最上层为定模固定板，用于将模具定模侧锁紧固定在注塑机定模安装板上，板面预留定位圈安装位与射胶浇口过孔，保障射胶嘴与模具浇口套的精准对接；往下依次排布定模板、流道板、动模板、承板、顶针板组、动模固定板，各层板之间通过导柱导套实现精准导向，合模过程中可自动校正各板件的相对位置，避免错位导致的型腔碰伤、成型件披锋问题。模具侧方设置的红色锁模扣组件，可在开模过程中控制各层板的开模顺序，确保流道凝料与产品先完成定模侧分离，再带动动模侧完成产品顶出动作，避免开模顺序错乱导致的产品拉伤、流道断在模内的生产故障；侧方加装的吊环结构，可适配模具吊装转运需求，方便模具上机安装、下机维护时的起吊作业，保障重型模具转运过程的平稳安全。设计层面，整套模具充分考虑了注塑生产的冷却效率需求，各层模板内预留排布冷却水路的安装空间，可根据成型零件的结构特点布置循环冷却回路，缩短成型周期；顶出系统采用模块化顶针板布局，可根据产品的顶出位置灵活配置顶针、斜顶等顶出元件，保障产品顶出过程受力均匀，避免顶白、顶穿等成型缺陷。安装边界上，整套模架的外形为方正矩形结构，长宽尺寸适配常规中小型卧式注塑机的哥林柱内间距，上下安装板的锁紧螺丝孔位符合通用注塑机的安装孔位标准，无需额外改装即可快速完成上机装夹，模具总厚度适配注塑机的最大最小模厚范围，可直接匹配常规吨位注塑机的开模行程参数，满足快速换模的生产需求。
