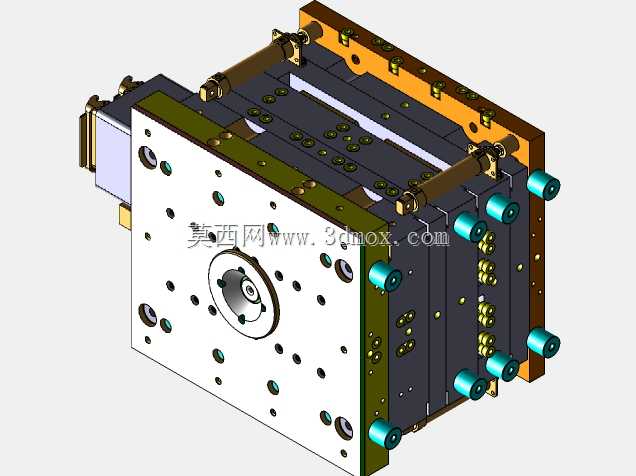

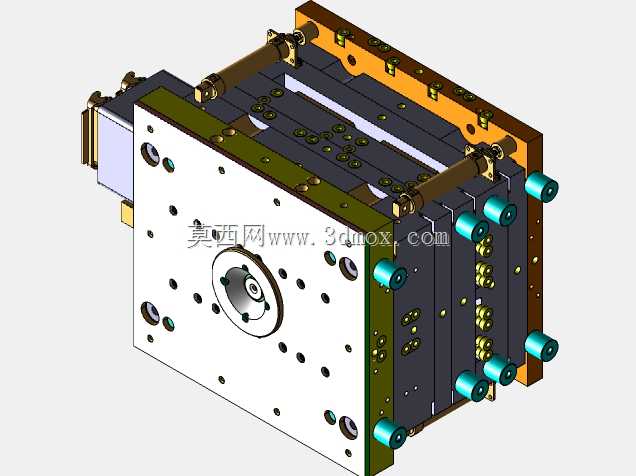

真空饮料瓶注塑成型模具结构设计

这款模具主要面向食品包装生产领域，适配真空饮料瓶的批量化注塑成型加工需求，是饮品包装生产线上的核心成型工装，能够为PET、PP等常用食品级包装材质的真空饮料瓶提供高精度的成型支撑，满足含气饮料、无菌灌装饮品等不同品类包装容器的生产要求，可对接常规卧式注塑机完成自动化连续生产，适配快消品包装行业高节拍、高一致性的生产特性。从功能特性来看，该模具采用多腔式结构布局，搭配顺序脱模机构与冷却水路系统，能够在保证瓶体壁厚均匀度的前提下，有效缩短成型周期，避免瓶身出现缩痕、飞边、变形等常见成型缺陷，针对真空饮料瓶的密封需求，模具在瓶口螺纹区域做了高精度分型处理，保证成型后的瓶口尺寸公差符合行业密封标准，能够适配常规旋盖、压盖等不同封口形式，杜绝后续灌装环节出现漏液、密封失效等问题。在设计思路上，这款模具充分考虑了量产场景下的维护便利性与生产稳定性，模架采用标准模坯搭配定制型芯型腔的组合形式，易磨损的瓶口成型镶件采用快拆结构设计，生产过程中出现磨损时无需拆解整模即可完成镶件更换，大幅降低停机维护时长；冷却系统采用随形水路布局，贴合瓶身曲面走向布置水道，保证模温均匀分布，避免因冷却不均导致的瓶体内应力集中，提升成品瓶的抗跌落、抗负压性能，适配真空灌装后的瓶体内外压差工况。从安装边界与尺寸适配来看，模具整体结构紧凑，导柱导套采用对称布置形式，安装时可直接对接常规吨位注塑机的定位孔与锁模螺孔，无需额外定制转接板；模具侧面预留的液压抽芯接口与气辅接口位置符合行业通用安装标准，可直接对接车间现有注塑机的配套管路，侧抽芯机构针对瓶身底部的防滑纹路、定位凹槽结构做了专门设计，抽芯行程经过精准核算，不会出现抽芯刮伤成品表面的问题；模具的顶出系统采用多点顶针搭配顶板顶出的组合形式，顶出力均匀分布在瓶体非外观面区域，避免顶出过程中在瓶身外观面留下顶痕，保证成品的外观质量符合快消品包装的外观要求，整套模具的开合模行程经过优化，能够在保证取件空间充足的前提下，尽可能缩短开合模的空行程距离，进一步提升生产节拍，适配大规模包装生产的产能需求。
