全塑料注塑成型模具结构设计方案

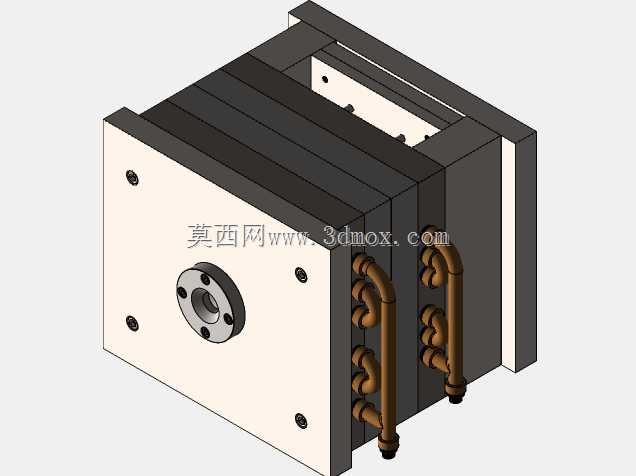

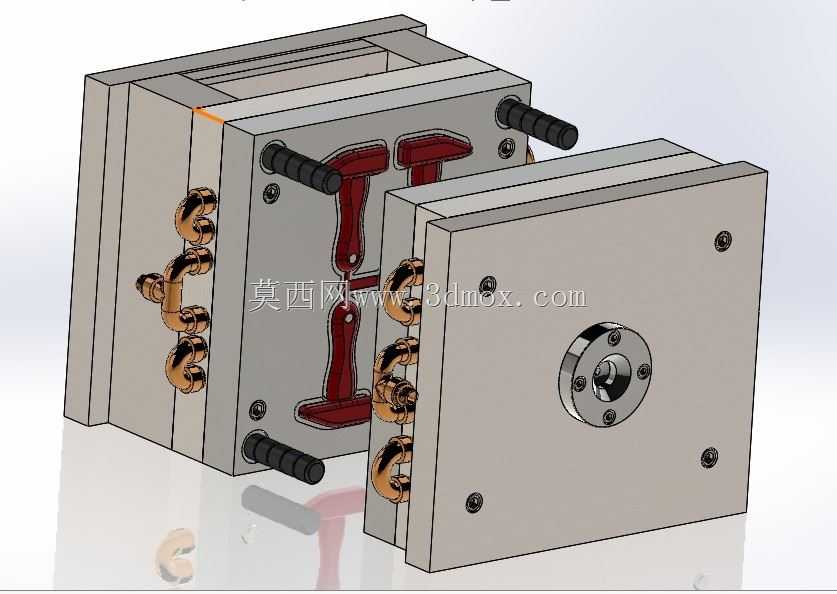

这套全塑料注射成型模具，主要面向民用塑料制品、小型工业塑料配件的批量注塑生产场景，可适配常规卧式注塑机的安装规格，覆盖日常塑料构件、小型家电塑料配件、通用塑料连接件的成型加工需求，是注塑生产环节中直接决定塑件成型精度、生产效率与成品良率的核心工艺装备。从实际生产用途来看，该模具采用标准两板模结构搭配侧抽芯组件，能够完成带有侧向卡扣、侧孔结构的全塑料件一次性注塑成型，无需后续二次加工即可得到完整塑件，可有效缩短单件产品的生产周期，降低批量生产的人工与工序成本。在功能特性设计上，模具内部设置了循环冷却水路，水路沿型腔、型芯周边均匀排布，可在注塑保压阶段快速带走型腔内的熔融塑料热量，缩短塑件冷却定型时间，避免塑件因冷却不均出现翘曲、缩痕、内应力集中等成型缺陷；导向系统采用高精度导柱导套配合结构，合模过程中可实现动定模的精准对位，合模间隙控制在微米级，有效防止生产过程中出现飞边、错模等问题，保障塑件的尺寸一致性与外观质量；顶出机构采用均匀分布的顶杆布局，顶出力作用点贴合塑件受力均匀区域，开模顶出时可避免塑件出现顶白、顶穿、变形等损伤，保障成品外观完整性。设计思路上，整套模具围绕全塑料件的结构特点展开，针对塑件的侧向结构特征设置了斜导柱侧抽芯机构，开模过程中斜导柱可带动侧滑块完成侧向分型动作，先抽出侧向成型部件，再完成主分型面的开模与塑件顶出，整套动作逻辑连贯，无需额外附加动力结构即可完成全部成型工序，适配常规注塑机的标准开合模行程。在外形尺寸与安装边界上，模具整体外形适配200吨级以内卧式注塑机的拉杆间距、安装螺孔布局，模具总厚度符合对应机型的最小模厚要求，定位圈、浇口套尺寸采用行业通用标准规格，可直接与注塑机的定位孔、射嘴对位匹配，无需额外定制转接配件即可完成上机安装；模具的开模行程预留了足够的取件空间，操作人员或机械手可顺畅取出成型后的塑件与浇注系统凝料，冷却水路、紧固螺纹的接口位置均设置在模具的操作侧与非操作侧标准区域，不会与注塑机的机身结构、周边配套辅机产生干涉，可快速完成水、电等配套管路的连接，适配车间常规注塑生产的快速换模需求。
