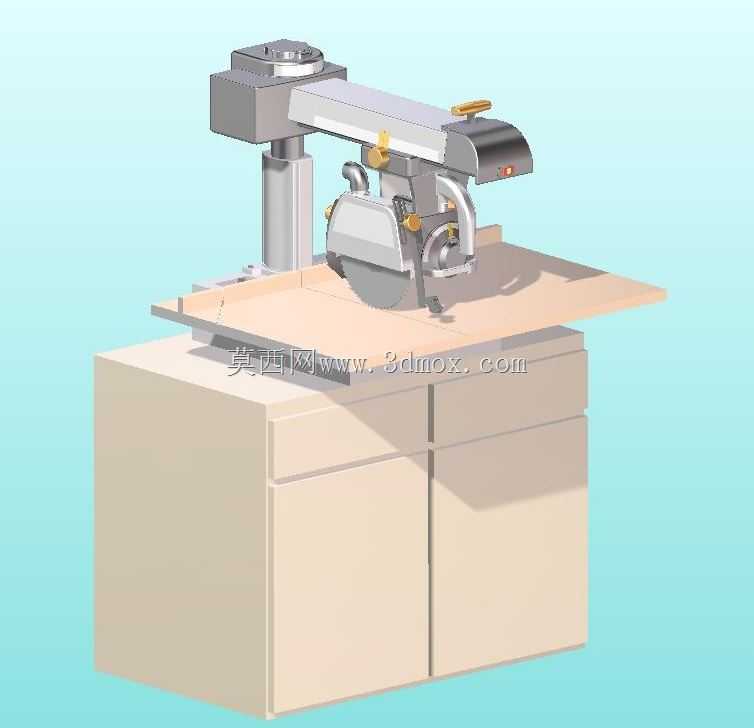

带底座柜车间用10英寸径向锯结构设计

这款带集成底座柜的径向锯，主要面向中小型木工加工车间、定制家具生产工坊、实训教学类加工场地的布局规划需求设计，可适配实木板材、人造密度板、轻型装饰型材的定长横切、角度斜切作业场景，是车间前期产线排布、工位规划阶段用于空间模拟的核心设备参考模型。从实际用途来看，该设备区别于普通台式圆盘锯，摇臂可沿水平导轨做径向伸缩调整，锯头部分可围绕摇臂轴线做0-45度的角度偏转，能够完成不同宽度板材的直切、斜切、开榫等常规锯切工序，适配车间内板材下料、构件预加工的日常作业需求，无需额外搭配独立的角度定位辅具即可完成常规角度的锯切作业。在功能特性设计上，设备将锯切主机与储物底座柜做了一体化整合，上部的锯切单元包含摇臂导轨总成、锯头驱动组件、操作手柄、防护挡板结构，摇臂的立柱采用垂直固定式安装，保证径向伸缩过程中的结构稳定性，锯头处设置有独立的操作手柄与安全防护结构，作业时可通过手柄控制锯头的进给深度与移动方向，防护挡板可随锯切进程自动开合，避免锯屑飞溅带来的安全隐患；下部的底座柜采用双开门封闭式储物结构，既可以承担上部锯切单元的承重支撑作用，也可用于存放锯片更换工具、定位靠尺、作业耗材等常用物件，充分利用设备下部的闲置空间，减少车间内额外储物柜的配置需求。从设计思路来看，整体模型采用等比例还原的方式搭建，优先保证设备的外部安装边界尺寸、操作空间预留尺寸的准确性，摇臂的伸缩行程、锯头的偏转角度范围均按照实际设备的作业参数设置，在车间布局模拟时，可准确核算设备安装所需的占地空间，同时预留出板材进料、人员操作、成品出料的安全通道距离，避免后期实际设备进场后出现空间不足、操作动线受阻的问题。外形尺寸与安装边界方面，设备整体为立式落地结构，底座柜的占地尺寸适配常规车间的工位排布需求，摇臂处于最大伸出状态时的横向跨度、锯头处于最低作业位置时的垂直高度均做了明确的尺寸界定，安装时仅需将底座柜水平固定在平整的车间地面即可，无需额外做复杂的地基预埋处理，上部摇臂总成与底座柜的连接位置采用标准化的装配接口，方便后期的设备维护与部件更换。
