手动金属板材折弯风帽加工设备结构

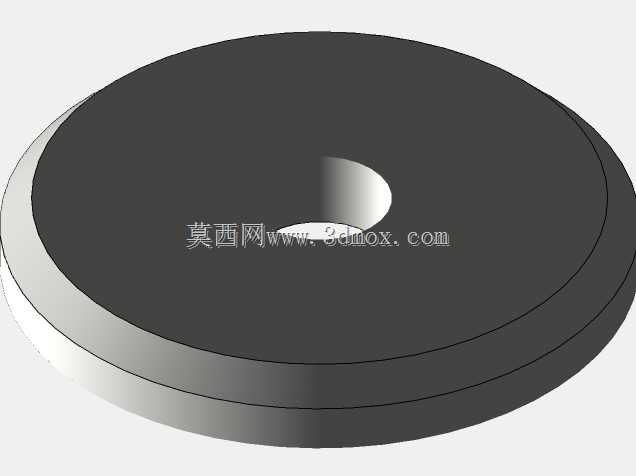

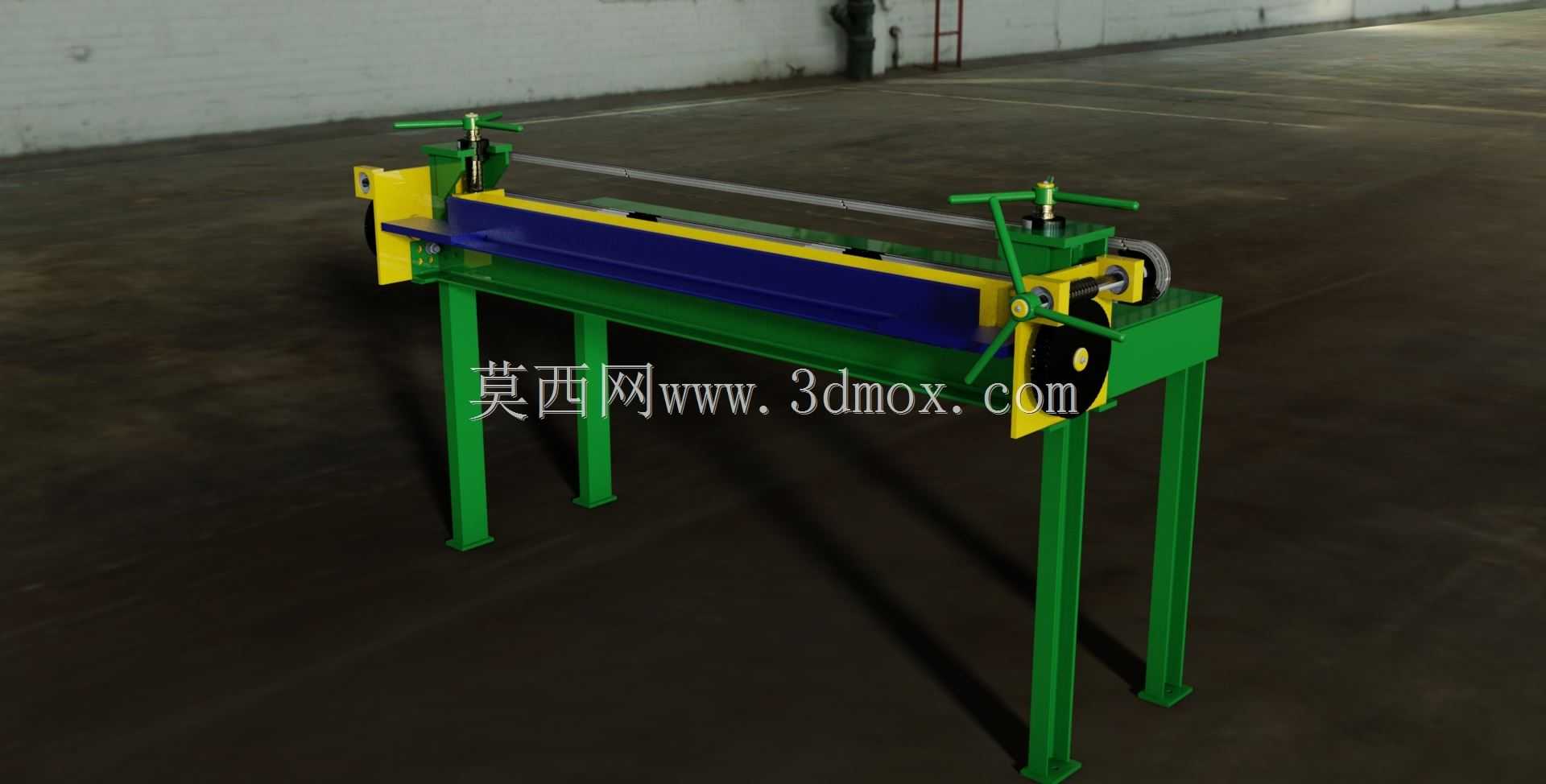

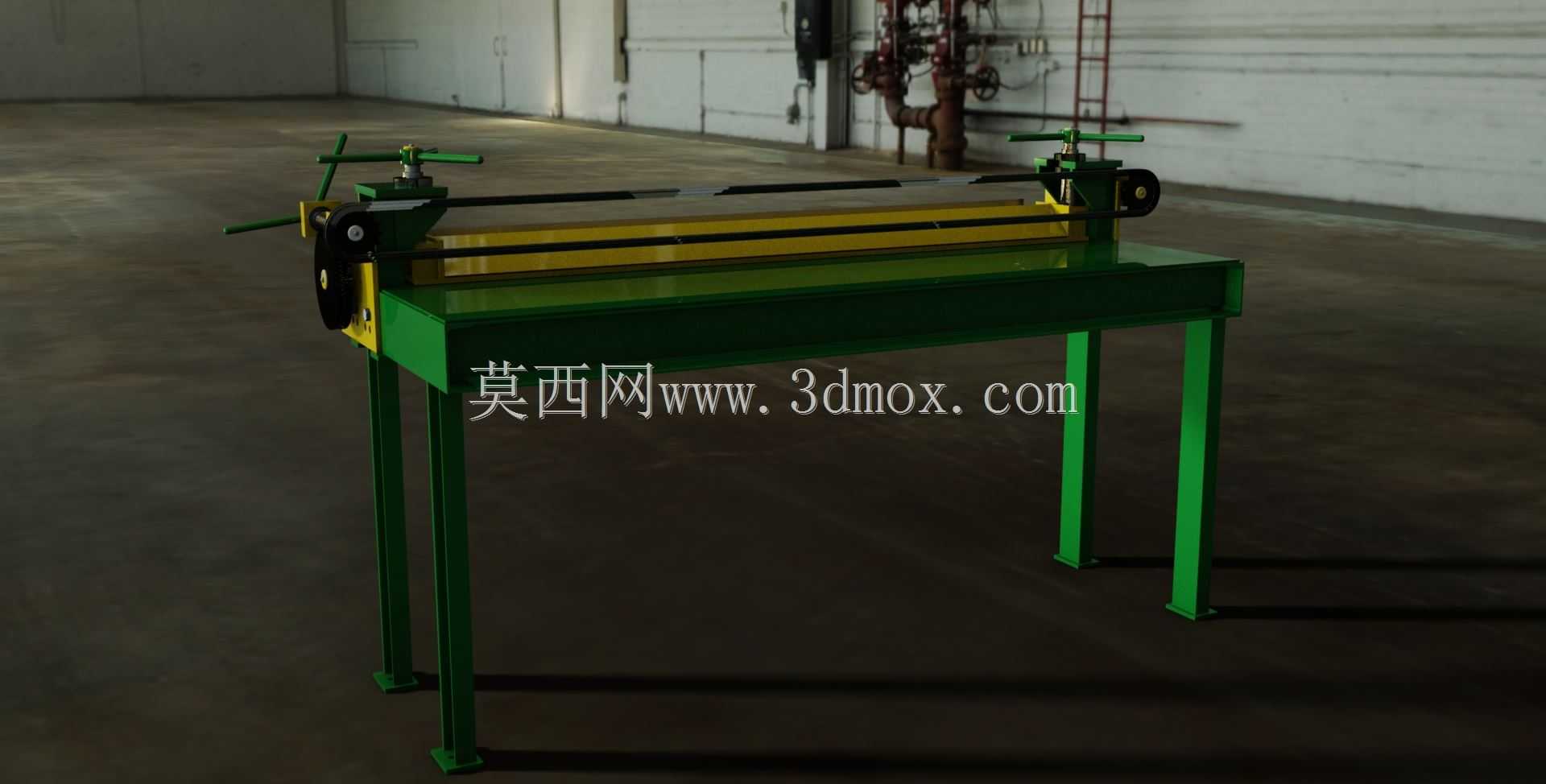

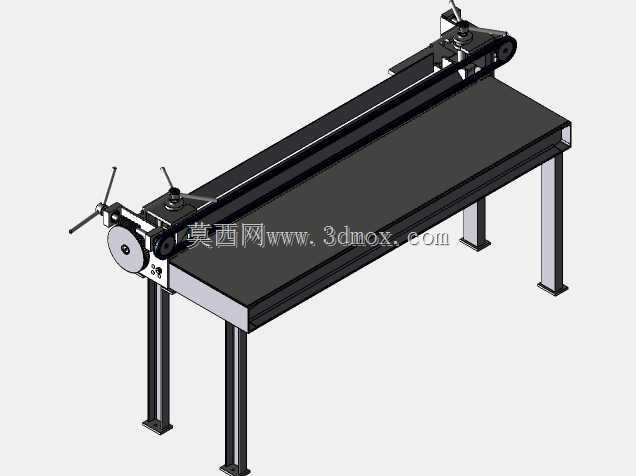

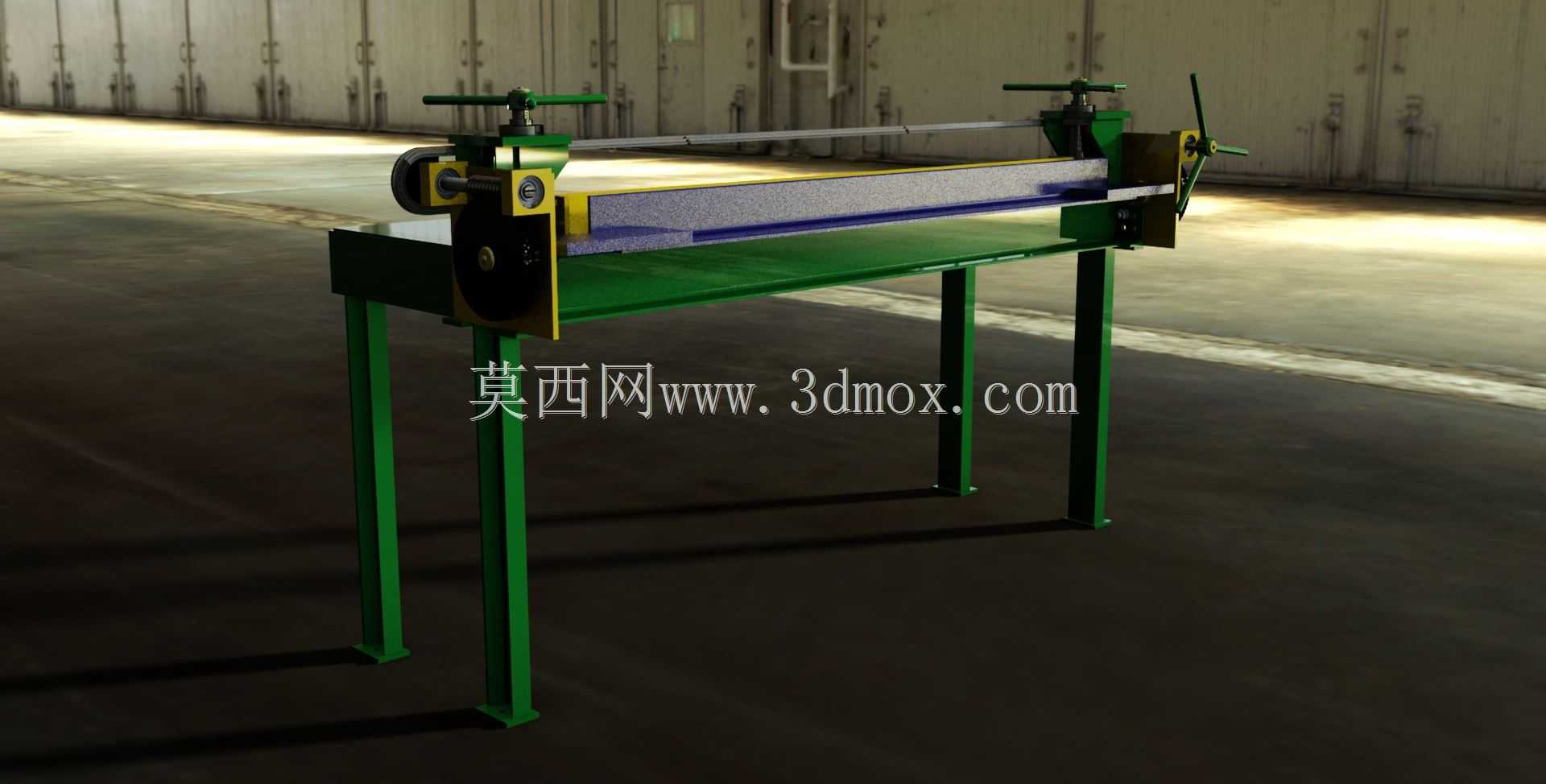

该设备主要面向小型金属加工门店、通风管道制作工坊、钣金维修站点等场景使用，专门针对薄金属板材的折弯成型作业设计，可完成厚度8毫米以内金属板材的直线折弯加工，尤其适配通风系统中风帽部件的弯折成型需求，也可完成常规金属护板、小型钣金壳体的折边工序，无需外接动力源即可完成作业，适合无稳定供电的野外作业场景或是小规模加工的低成本生产需求。设备整体采用落地式框架结构，四条立式支撑腿采用等边角钢焊接成型，底部预留安装孔位，可通过膨胀螺栓直接固定在水泥地面上，安装时需保证工作台面水平度误差不超过每米0.5毫米，避免折弯过程中出现角度偏差，整体占地长度约两米，宽度约0.6米，高度约1.1米，作业时需在设备前后预留至少一米的操作空间，方便板材送进与成品取出。设备核心作业单元为长条形折弯工作台，工作台面采用整块厚钢板铣削加工而成，表面做防锈耐磨处理，上方配置可调节的压料机构，两侧设置手轮驱动的锁紧结构，转动手轮即可带动压梁上下移动，可根据待加工板材的厚度灵活调整压合间隙，压梁下方配置弹性垫条，避免压合过程中在金属板材表面留下压痕，保障加工后工件的表面平整度。折弯侧配置带操作手柄的翻转折梁，折梁的转动支点经过精密同轴度校准，转动过程无卡滞，操作人员扳动手柄即可带动折梁翻转，完成板材的折弯动作，折弯角度可通过侧边的限位挡块自由调整，可实现0到135度范围内任意角度的折弯成型，调整过程无需额外工具，松开挡块紧固螺丝滑动到对应刻度位置锁紧即可，适配不同工件的折弯角度需求。设备两端设置有板材定位挡架，可根据待加工工件的折弯边距调整挡架位置，保证批量加工时所有工件的折弯尺寸一致，减少重复测量的工作量，提升加工效率。整体结构采用模块化设计，各个功能部件均通过螺栓连接固定，日常维护时可快速拆卸更换磨损的垫条、转动轴承等易损件，设备主体框架采用焊接后整体去应力处理，长期承受折弯载荷也不会出现框架变形问题，保障长期使用的加工精度。
