轻量化液压挖掘臂结构设计方案

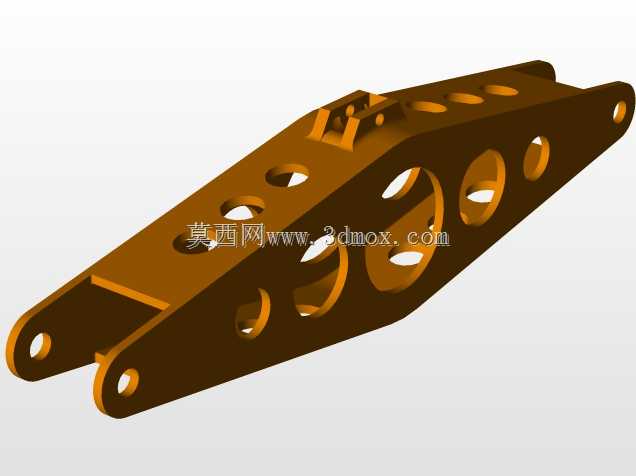

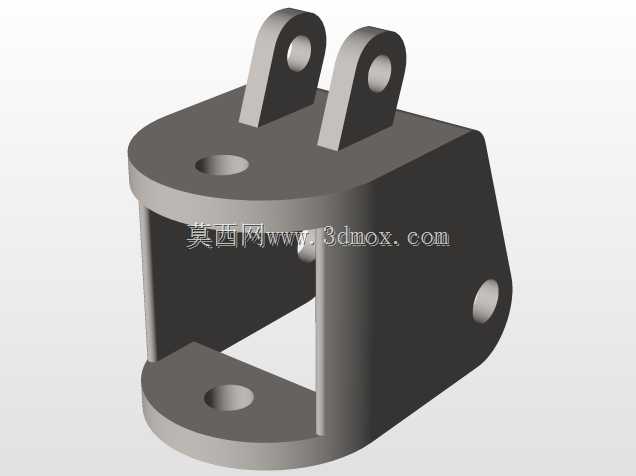

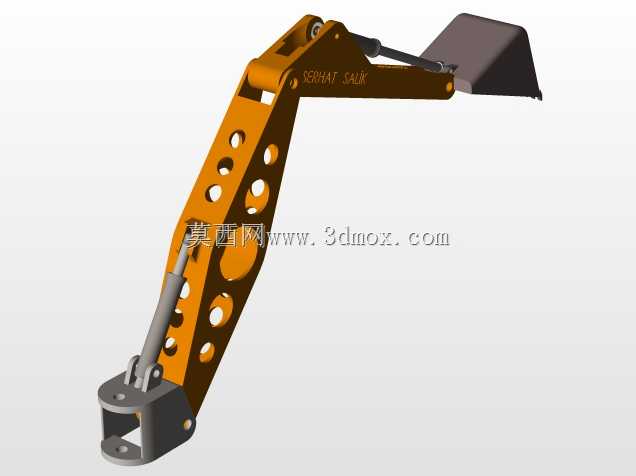

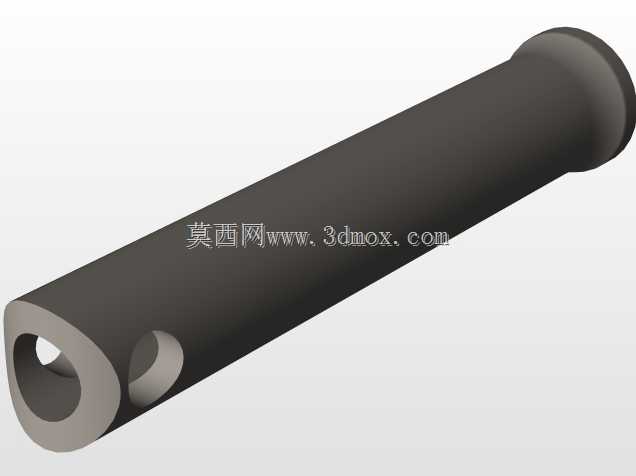

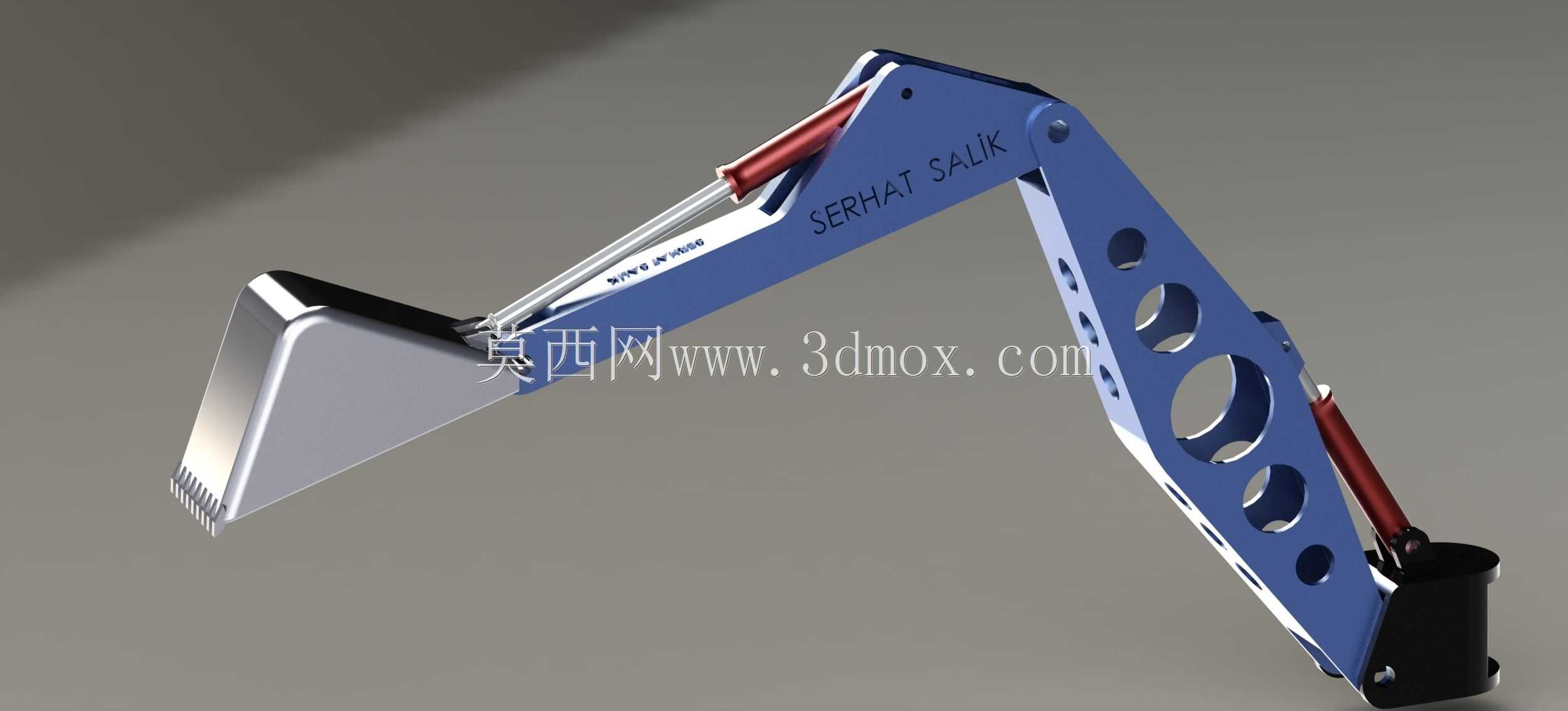

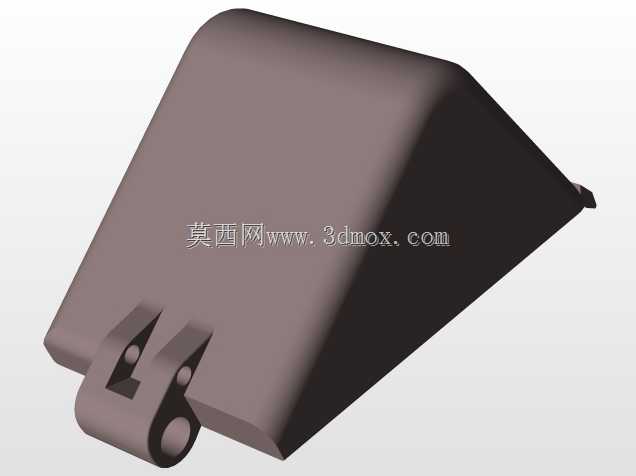

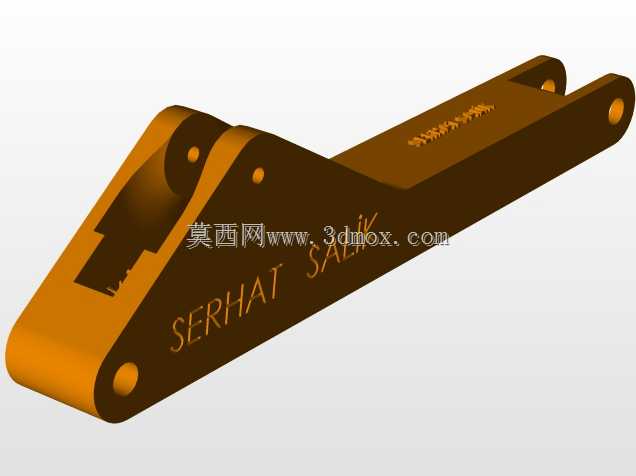

该挖掘臂作为小型挖掘作业设备的核心执行部件，主要适配于狭小场地土方作业、庭院改造施工、农业果园挖沟施肥、市政管线抢修等场景，可完成土壤开挖、碎块清运、坡面修整等常规作业，也可通过更换属具实现轻度破碎、物料抓取等拓展功能，适配1-3吨级小型行走底盘，能够在大型工程机械无法进入的狭窄空间内完成精细化作业任务。在功能特性上，该结构采用双液压油缸驱动方案，动臂油缸负责大臂整体举升回落，斗杆油缸负责小臂屈伸收放，配合铲斗油缸可实现铲斗的挖掘、收斗、卸料全流程动作，各铰接点采用耐磨衬套配合销轴连接，可承受作业过程中的交变冲击载荷，避免长期使用出现铰接松旷问题。设计过程中采用了镂空减重思路，在动臂、斗杆的非主要受力区域开设规则圆形减重孔，在保证结构抗弯、抗扭强度满足作业载荷要求的前提下，大幅降低臂体自身重量，减少液压系统的无用功损耗，提升作业动作的响应速度，同时降低整机的能耗水平。臂体主体采用箱型焊接结构，受力关键部位做了加厚加强处理，液压管路沿臂体内侧走线布置，可避免作业过程中碎石、土体剐蹭损坏液压管路，提升设备使用的可靠性。从安装边界来看，该挖掘臂根部铰接座适配小型底盘的回转平台安装位，铰接孔位间距、安装螺栓孔位置均符合通用小型挖掘机的配套尺寸，无需额外改装即可直接适配对应吨位的底盘；整体收拢状态下长度可控制在1.8米以内，最大挖掘半径可达3.2米，最大挖掘深度1.7米，卸料高度2.1米，作业范围完全覆盖小型工程的常见作业需求，臂体最大举升角度可达65度，斗杆收折角度可达120度，可灵活调整作业姿态，适配不同深度、不同角度的作业面需求。铲斗采用耐磨合金刃口设计，斗齿为可更换结构，磨损后可快速更换，降低后期维护成本，整体结构兼顾了作业强度、轻量化水平与维护便捷性，能够满足小型作业场景下高频次、高强度的使用需求。
