M8内螺纹自润滑杆端关节轴承结构

这款M8规格杆端万向节轴承，是工业传动与铰接机构中应用极为广泛的核心连接部件，主要用于需要实现多自由度角度补偿、往复摆动与回转运动的机械连接场景，在自动化生产线连杆机构、食品包装设备执行端、轻工机械调节臂、健身器材铰接位、农用机械操纵连杆、小型无人机舵机传动结构中都能见到这类部件的身影，它能够补偿连接轴系之间的同轴度误差、角度偏移，在设备运行过程中吸收一定的振动冲击，避免刚性连接带来的应力集中，大幅提升整套传动机构的运行稳定性与使用寿命。

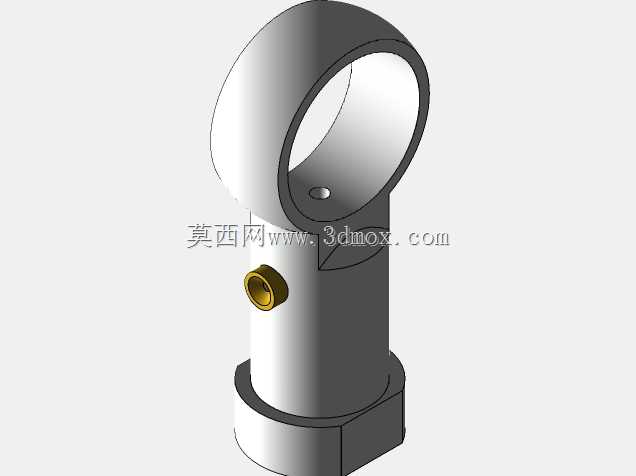

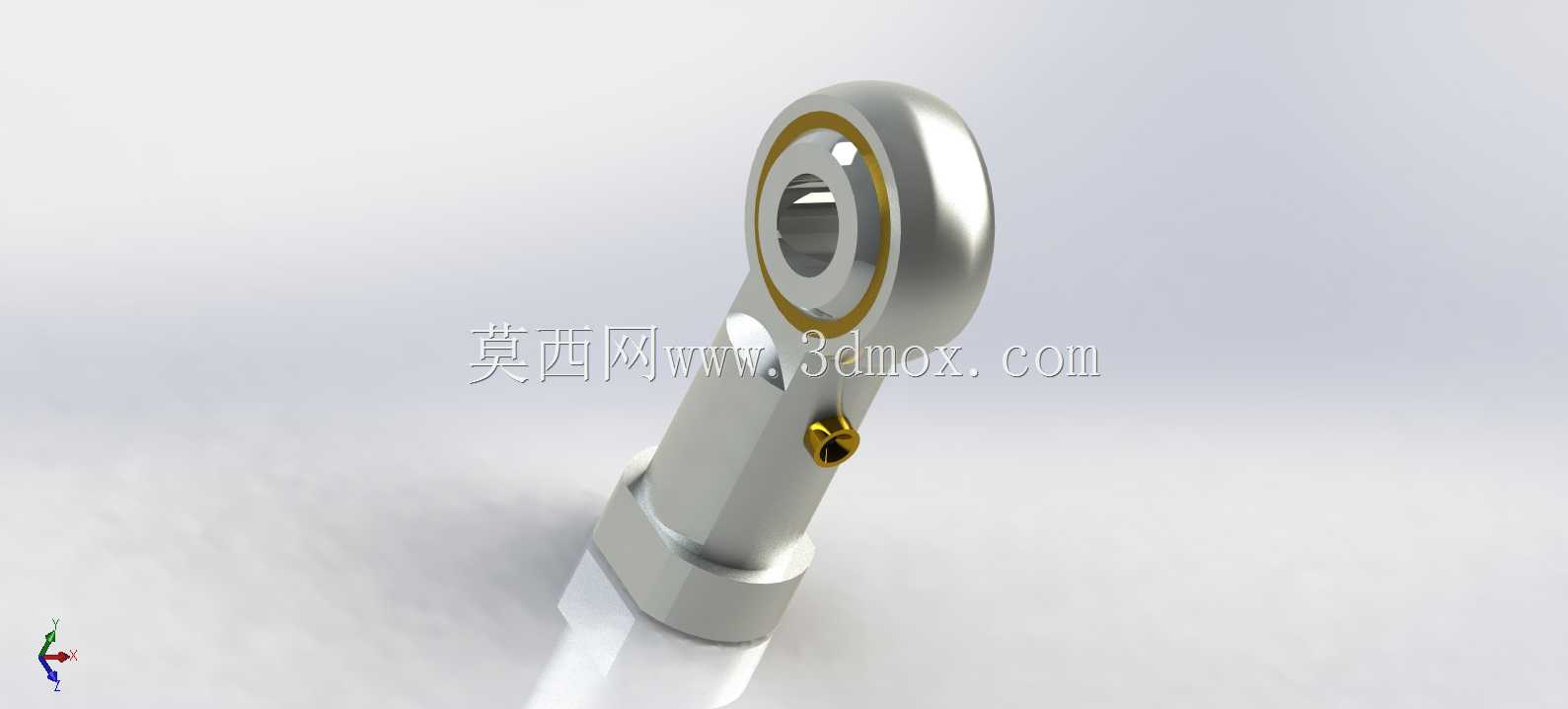

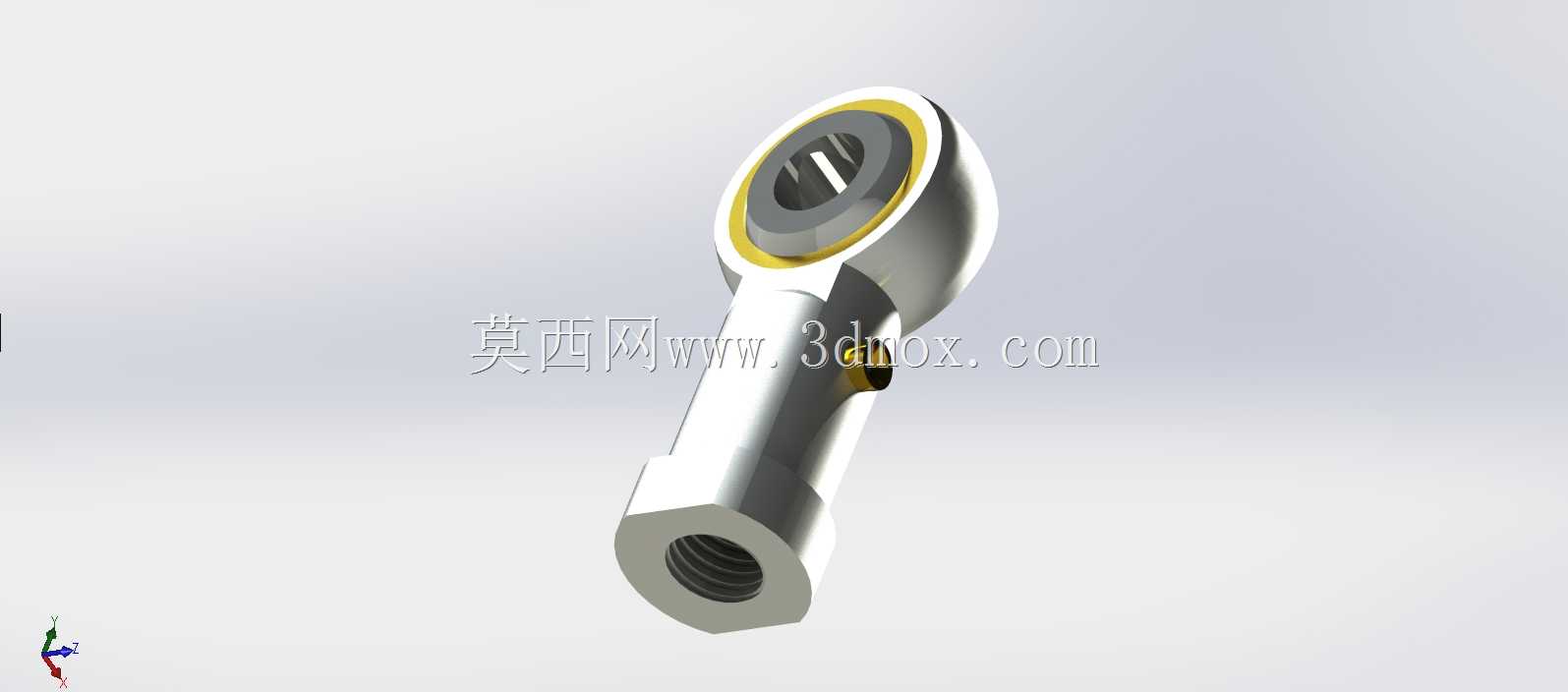

从功能特性来看，这款杆端轴承采用内螺纹杆端集成外圈的结构设计，轴承内圈与带杆端的外圈之间预留了均匀的润滑储油间隙，配合注油嘴结构可以定期补充润滑脂，在长期往复摆动的工况下也能保持极低的摩擦阻力，避免铰接位出现卡滞、异响问题；杆端的内螺纹规格为标准M8公制粗牙螺纹，能够直接与同规格的外螺纹连杆、调节螺杆配合安装，不需要额外加工转接结构，安装调试十分便捷；轴承外圈与杆身采用一体化锻造加工后精磨成型，整体结构强度高，能够承受径向载荷与一定的轴向载荷，在频繁换向的摆动工况下也不会出现杆身与外圈连接位断裂的问题。

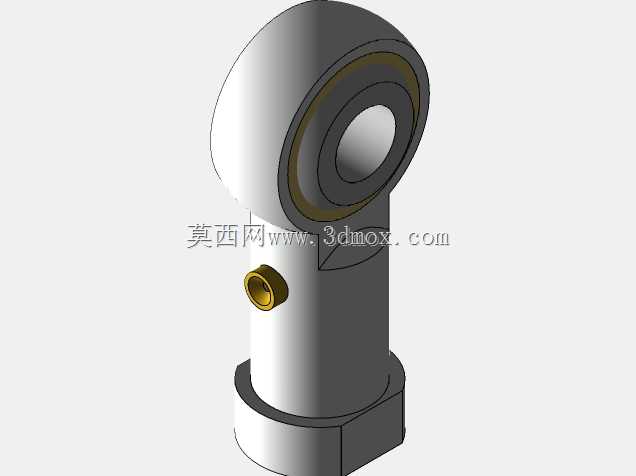

在设计思路上，这款轴承充分考虑了小型传动机构的安装空间限制，整体结构紧凑，杆身采用六角加圆柱的过渡结构，既可以使用扳手夹持完成螺纹锁紧安装，也尽可能缩小了径向占用空间；轴承内圈的内孔为光滑通孔设计，能够适配对应的销轴穿过，配合卡簧或者锁紧螺母完成轴向定位，内圈的球面与外圈的内球面经过高精度研磨配合，摆动间隙控制在极小范围内，既保证了转动的灵活性，也避免了间隙过大带来的传动精度损失。

从安装边界来看，这款轴承杆端螺纹长度适配常规M8螺纹的拧入深度要求，轴承头部的外径尺寸控制在适配小型机构安装位的范围，整体摆动角度可以满足常规铰接机构的角度补偿需求，安装时只需要保证连接销轴与内圈孔的配合公差在合理范围，定期通过注油嘴补充润滑脂，就可以在-20℃到120℃的常规工业工况下长期稳定工作，不需要频繁维护更换。
