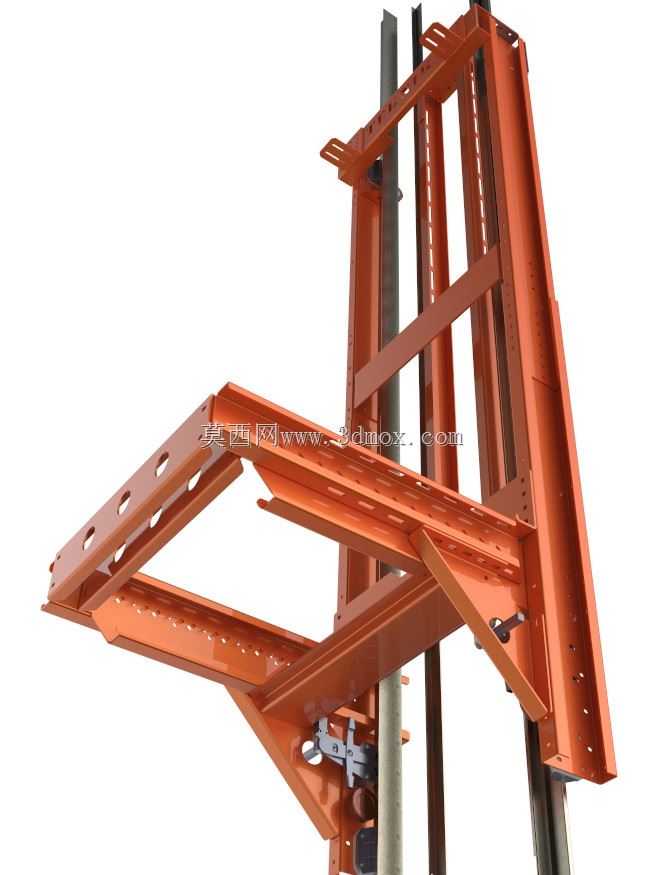

仓储堆垛机载货台升降导向机架结构

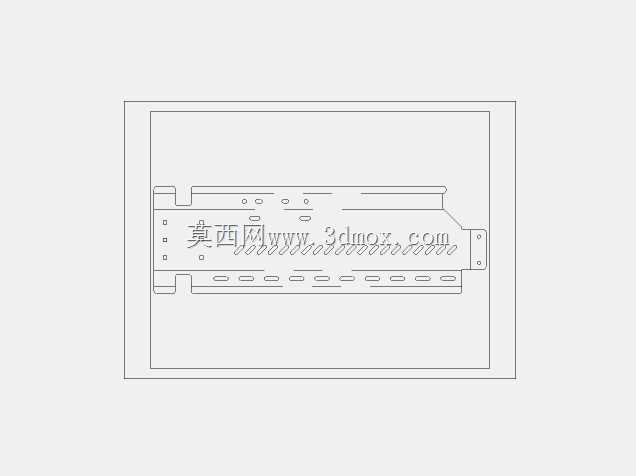

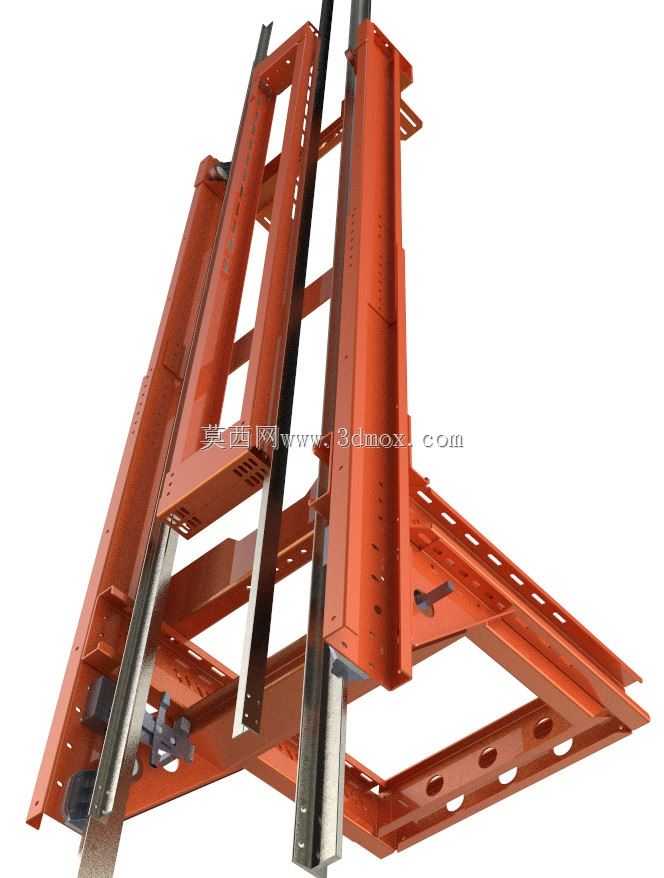

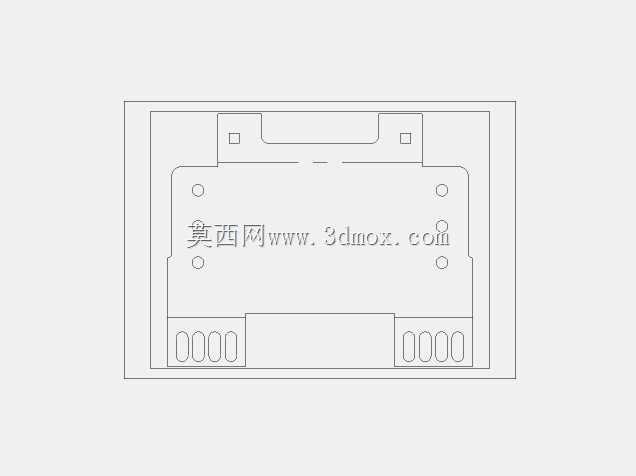

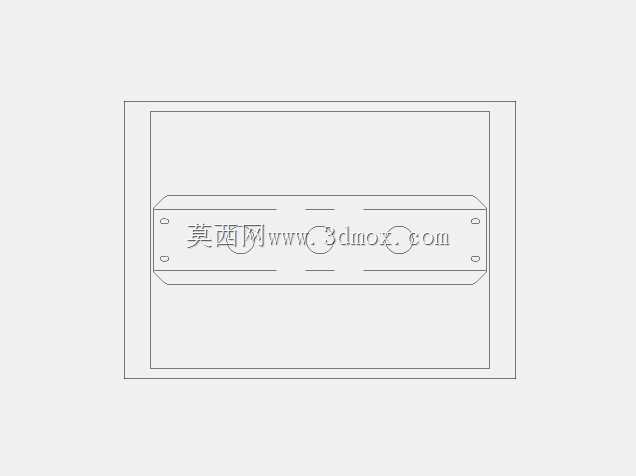

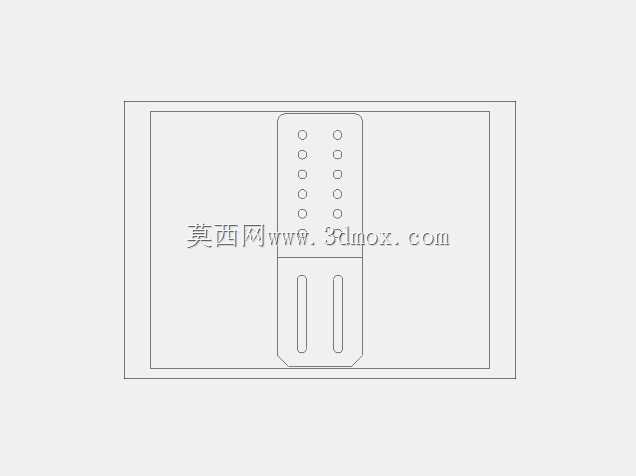

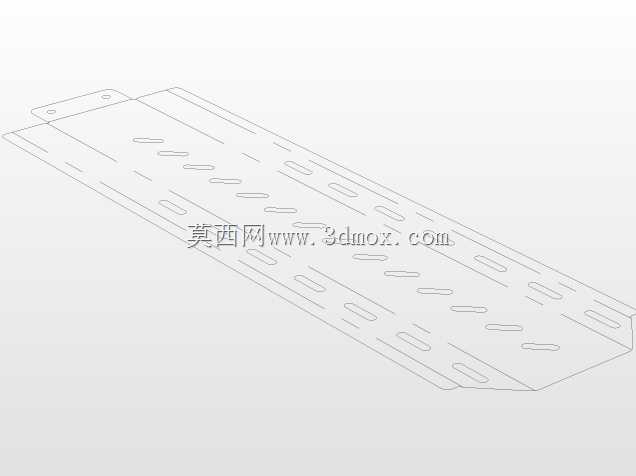

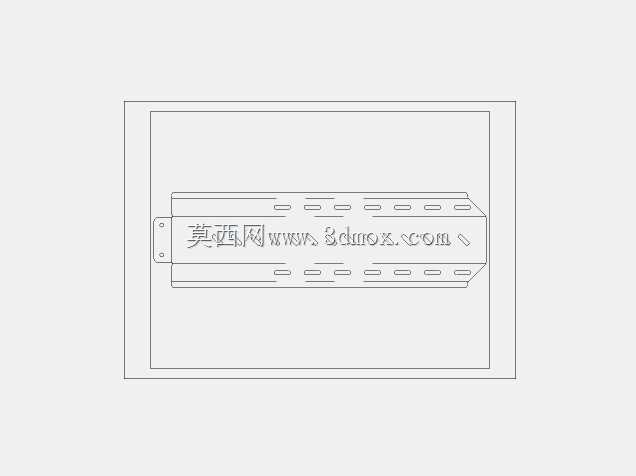

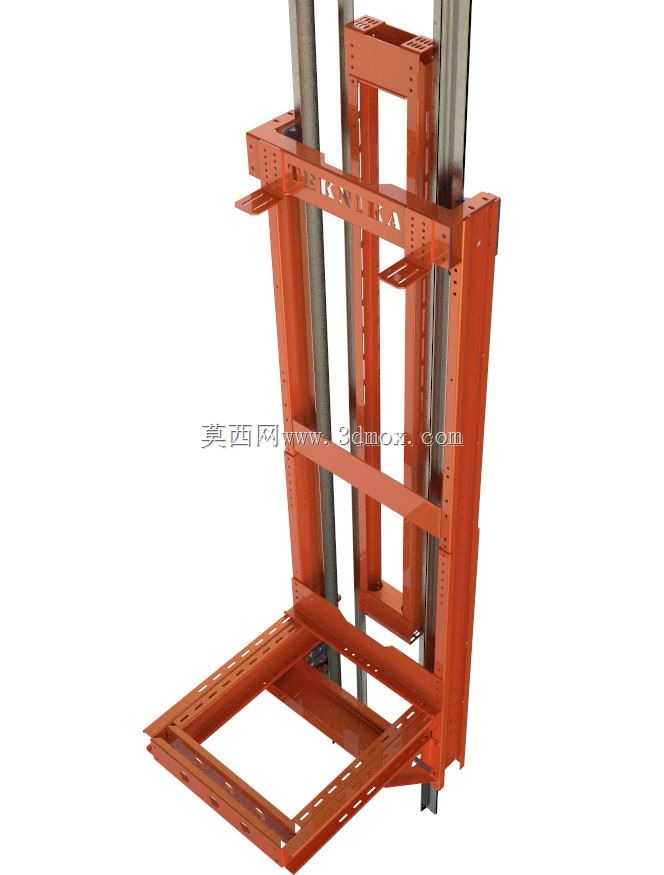

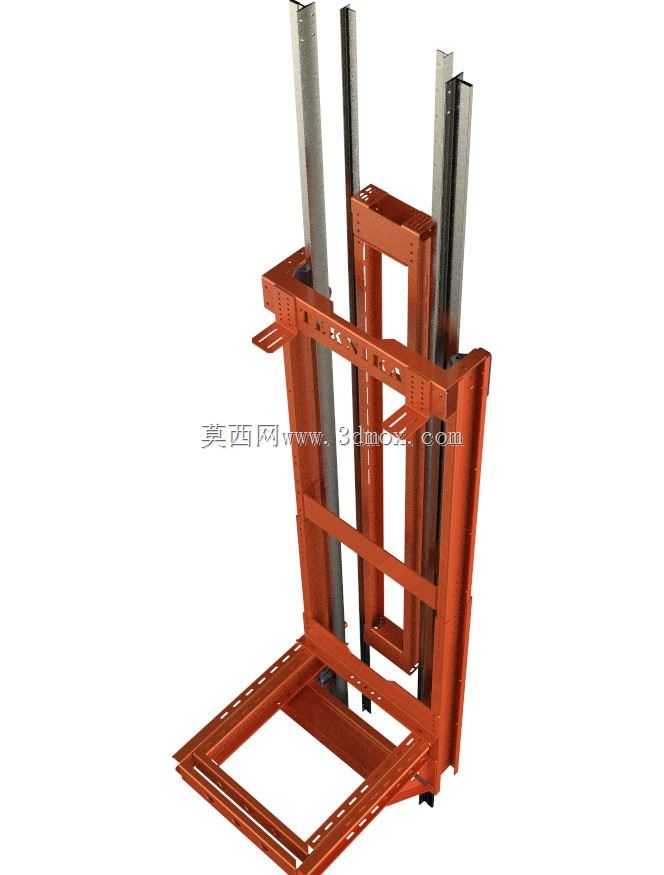

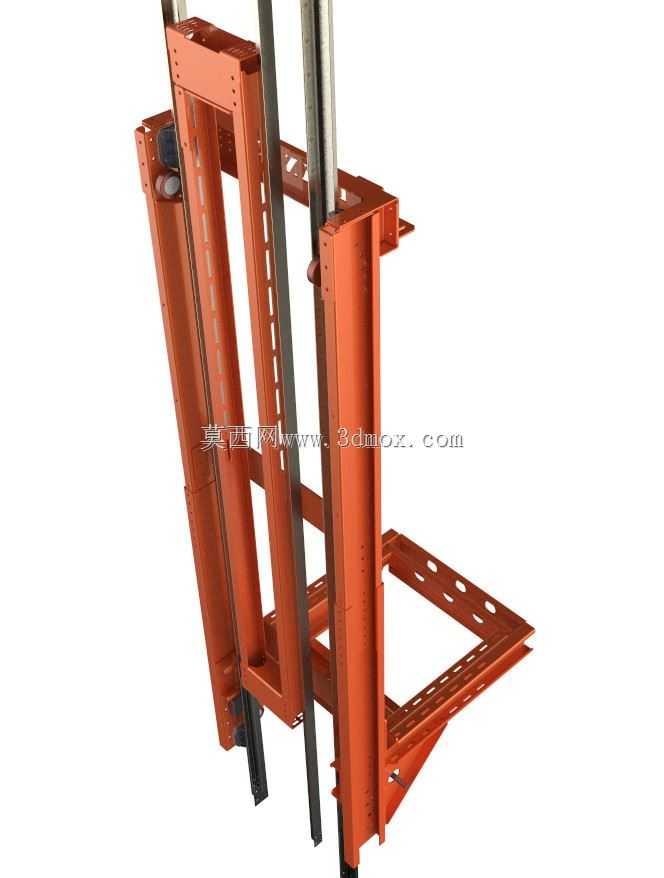

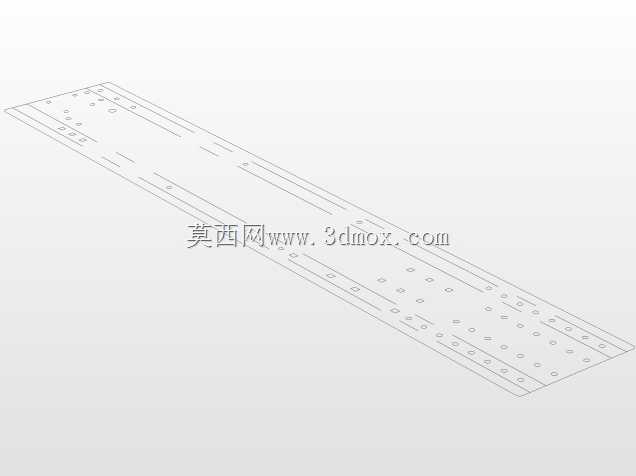

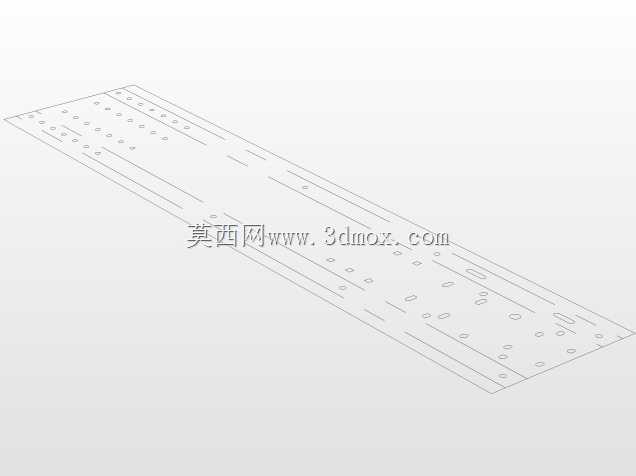

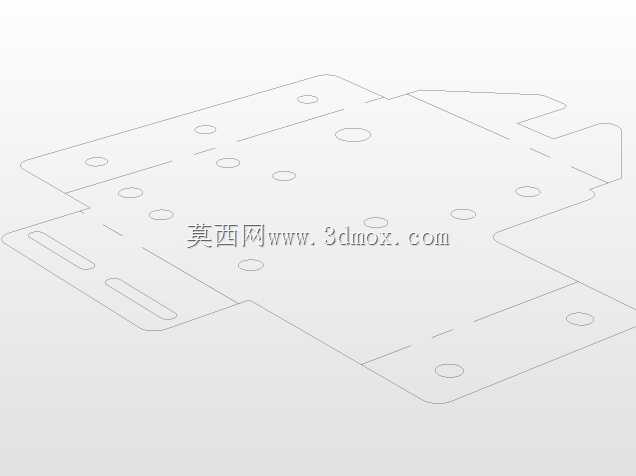

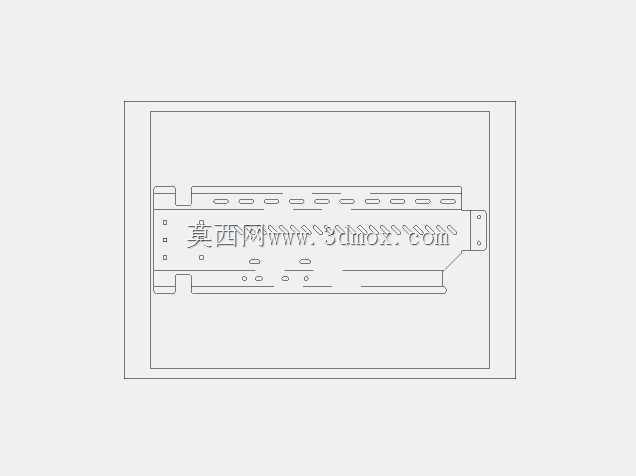

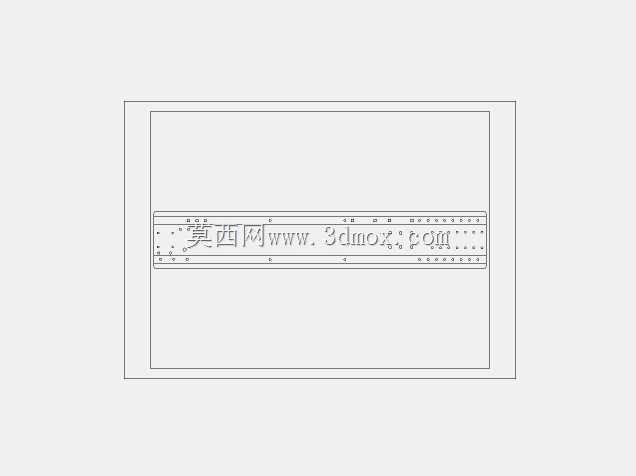

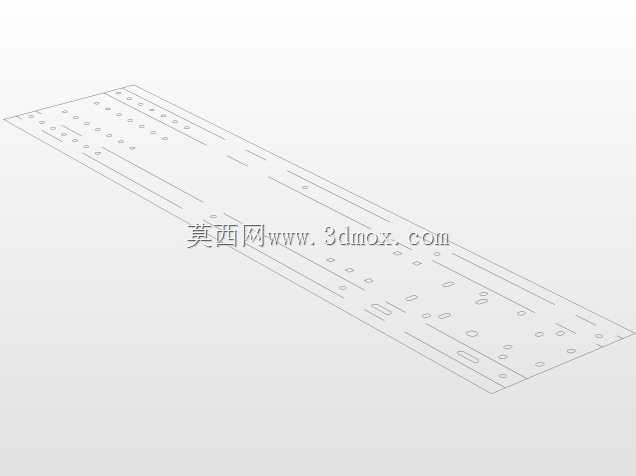

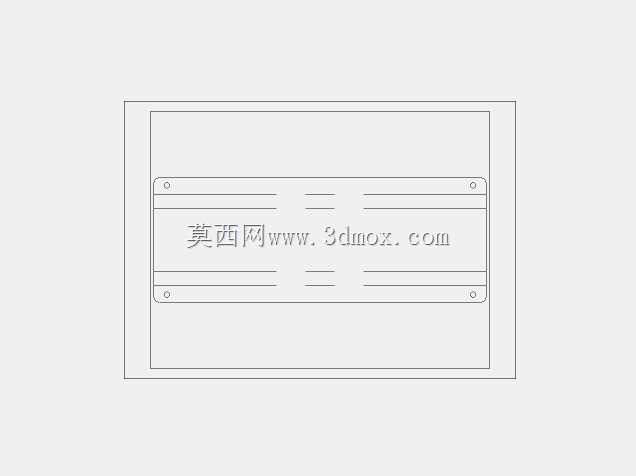

该结构为自动化立体仓库中堆垛机的核心承载导向部件，主要应用于高密度智能化仓储场景，承担载货台沿立柱方向的垂直升降导向、货物承载传递以及运行限位的核心作用，是衔接堆垛机水平行走机构与载货台取货机构的关键连接结构，直接决定堆垛机作业过程中的运行稳定性、载货精度与升降平顺性，广泛适配于各类型单元货格式自动化立库、冷链仓储立库、电商智能分拣仓以及制造业线边立体仓储场景，可匹配不同额定载重的堆垛机使用需求，适配标准托盘、料箱等多类型仓储载具的存取作业。从功能特性来看，该机架采用双侧对称导向布局，集成了升降导轨安装位、载货台连接支座、防坠安全器安装座、升降传动机构固定位以及运行缓冲限位安装面，整体采用高强度型钢焊接成型后做整体去应力处理，表面做橘红色防锈喷塑处理，可适应仓储环境下长期高频率往复运行的耐磨、防锈需求，双侧平行布置的冷拉导轨安装基面经过精加工处理，平面度与平行度公差控制在0.1mm每米范围内，可保证载货台升降过程中无卡滞、无偏摆，运行噪音控制在行业标准允许范围内。从设计思路来看，该结构采用三角形加强筋布局的框架式设计，在保证整体结构刚性的前提下尽可能降低自身重量，减少升降驱动机构的负载损耗，机架上预设的多组等距安装孔位可适配不同规格的安全挡块、行程开关以及拖链固定座，无需二次打孔加工即可完成配套部件的装配，底部的三角延伸支撑结构可在载货台落地时提供稳定的支撑缓冲，避免载货台偏载导致的结构变形。从安装边界来看，该机架整体适配标准双立柱堆垛机的立柱间距，安装基面与堆垛机立柱的连接采用可调式螺栓连接结构，可在安装过程中调整导轨的平行度误差，补偿立柱安装的形位公差，导轨安装位可适配不同规格的滚轮导向组件或滑动导向衬板，整体安装无需复杂的现场焊接作业，全部采用螺栓装配式连接，可大幅缩短现场安装调试的周期，同时降低后期维护更换的难度。
