电梯曳引机驱动总成结构设计

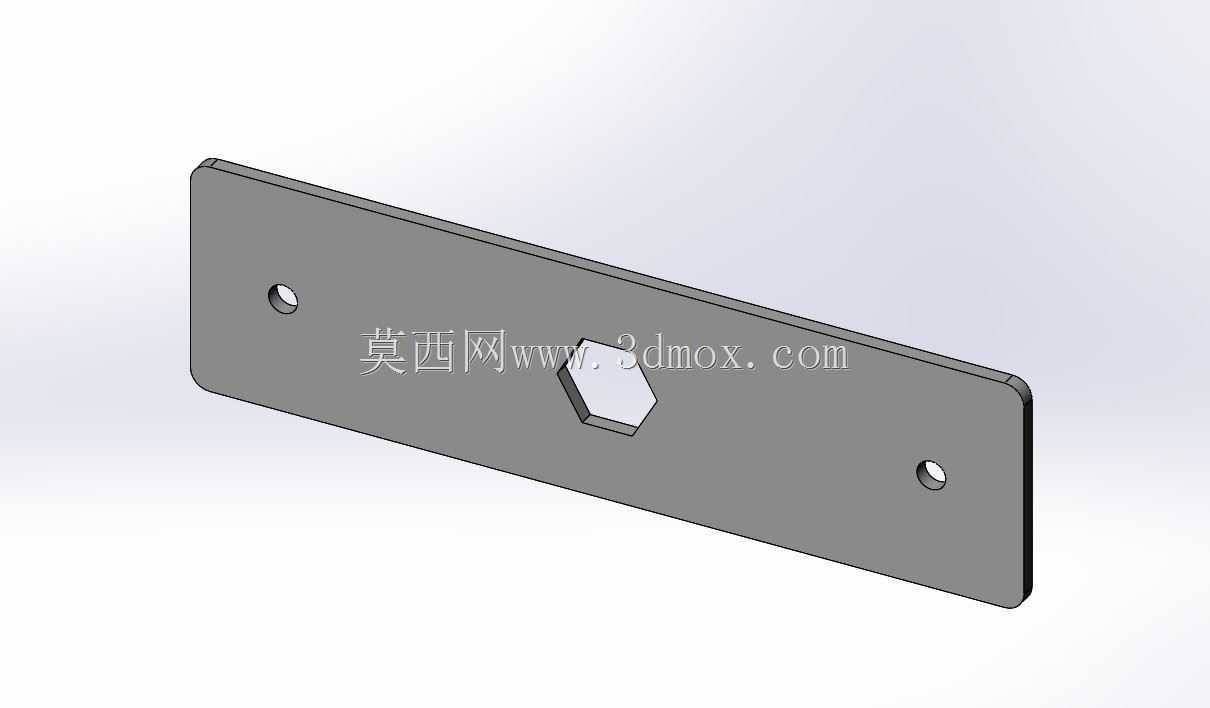

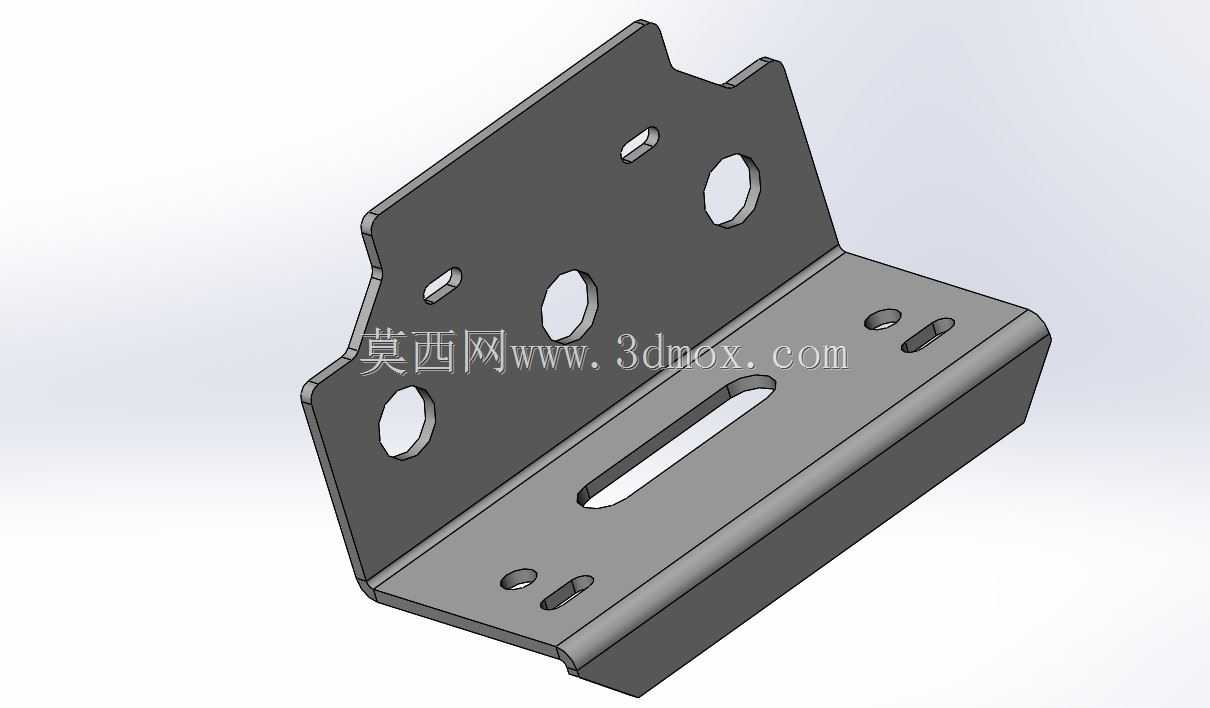

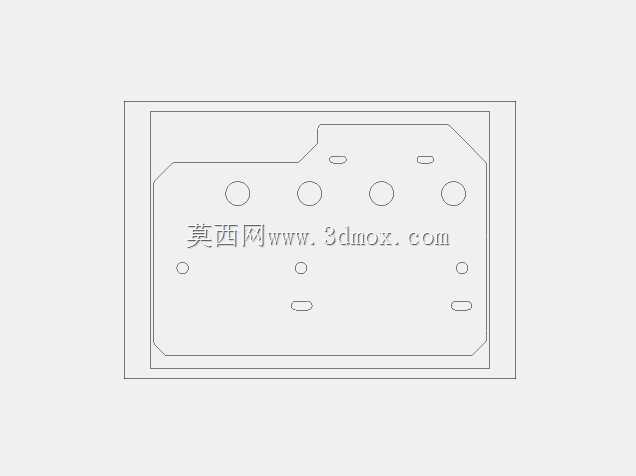

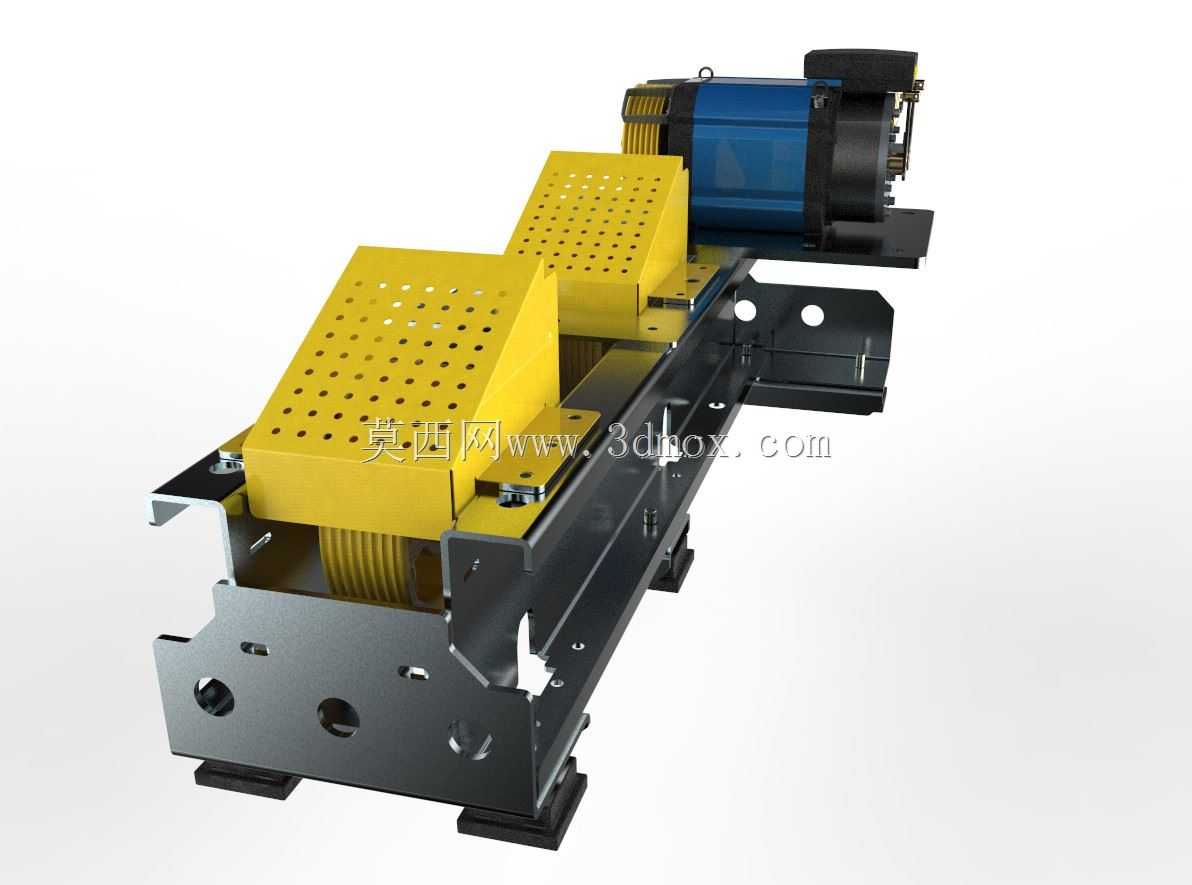

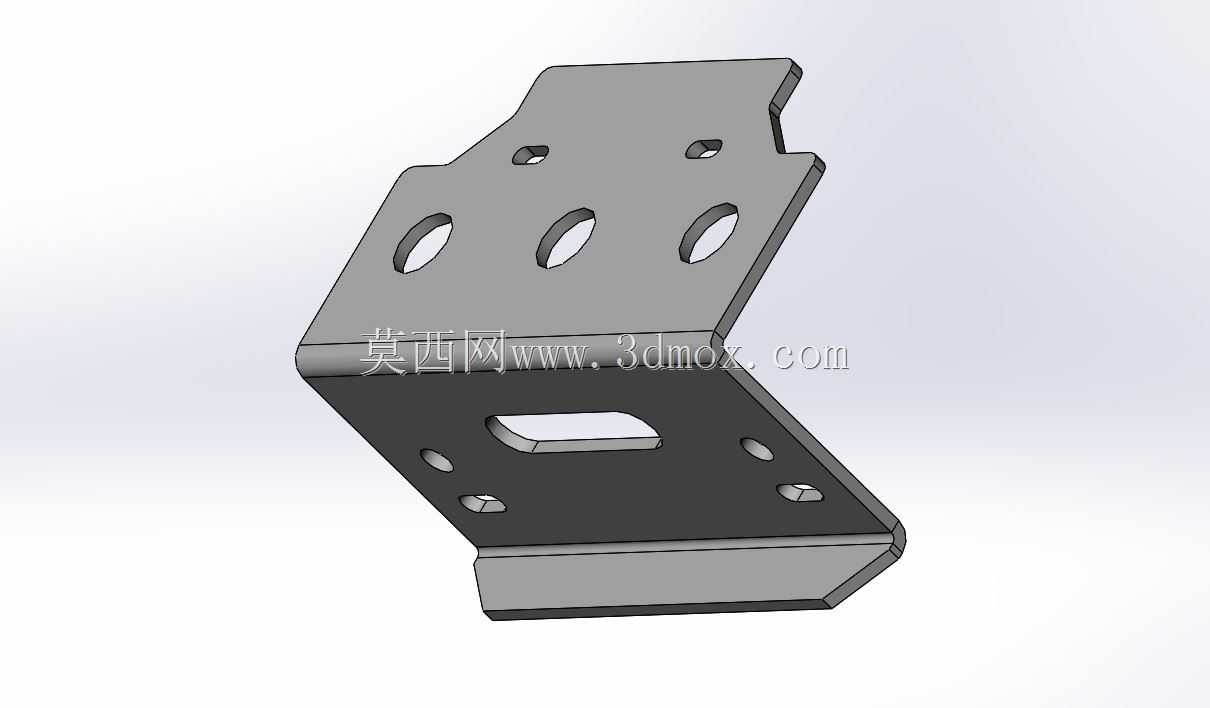

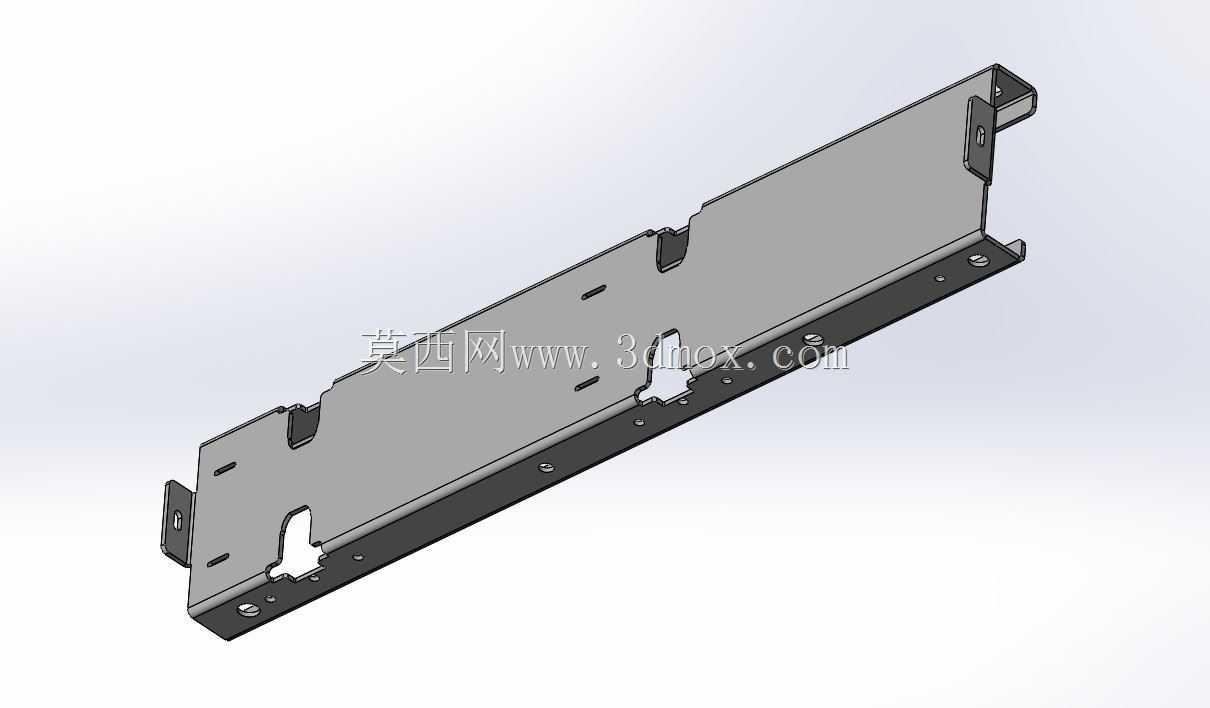

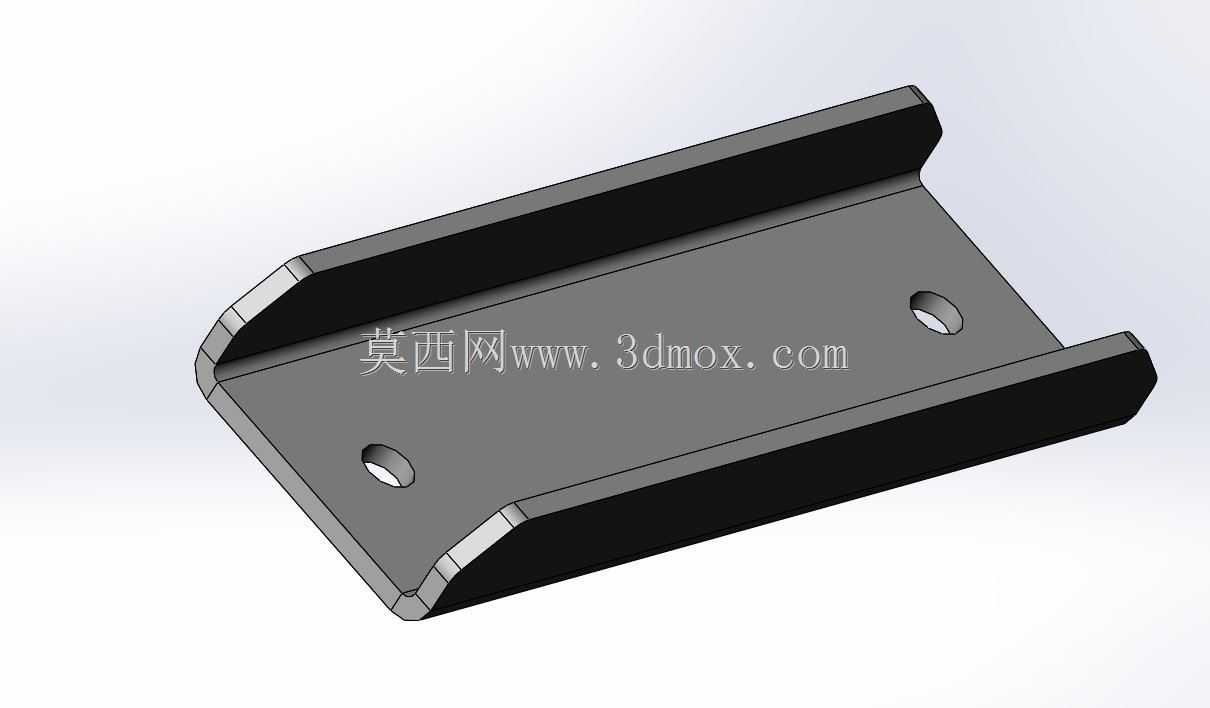

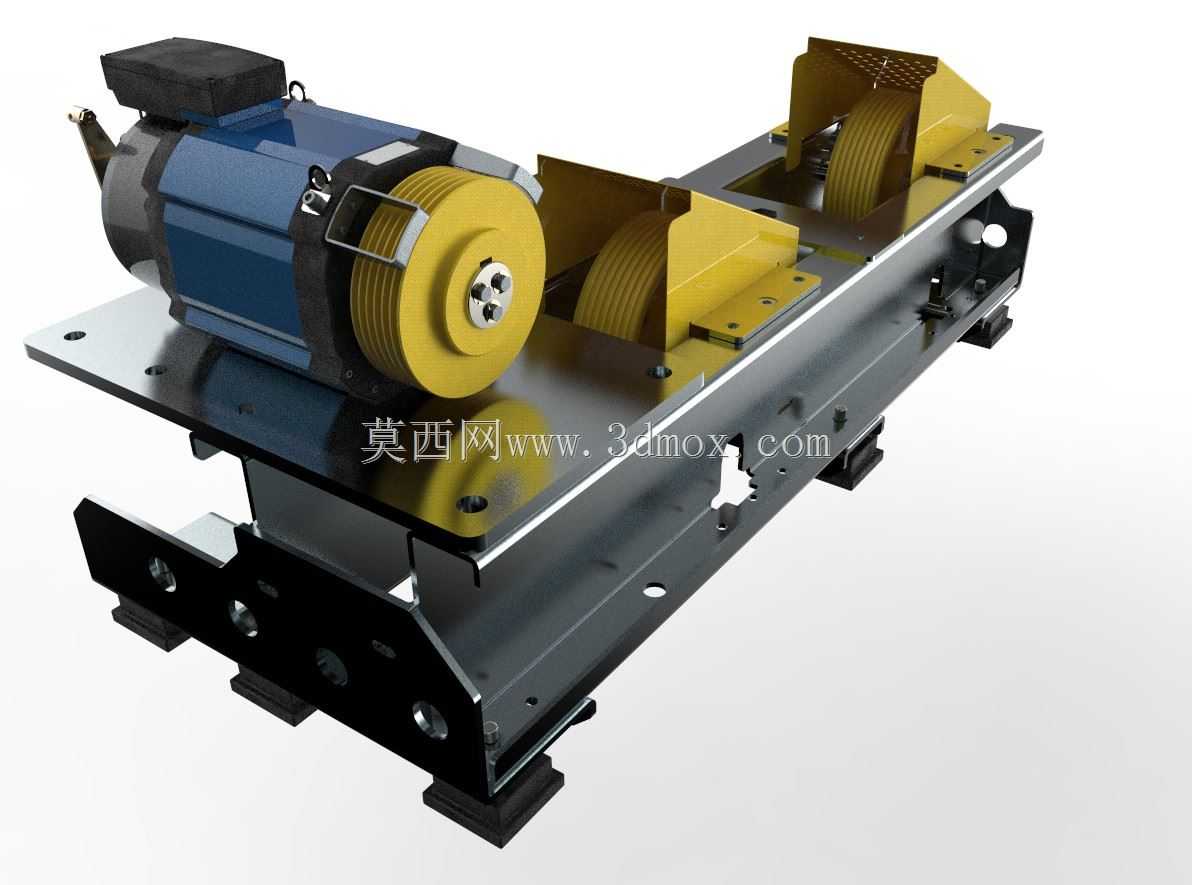

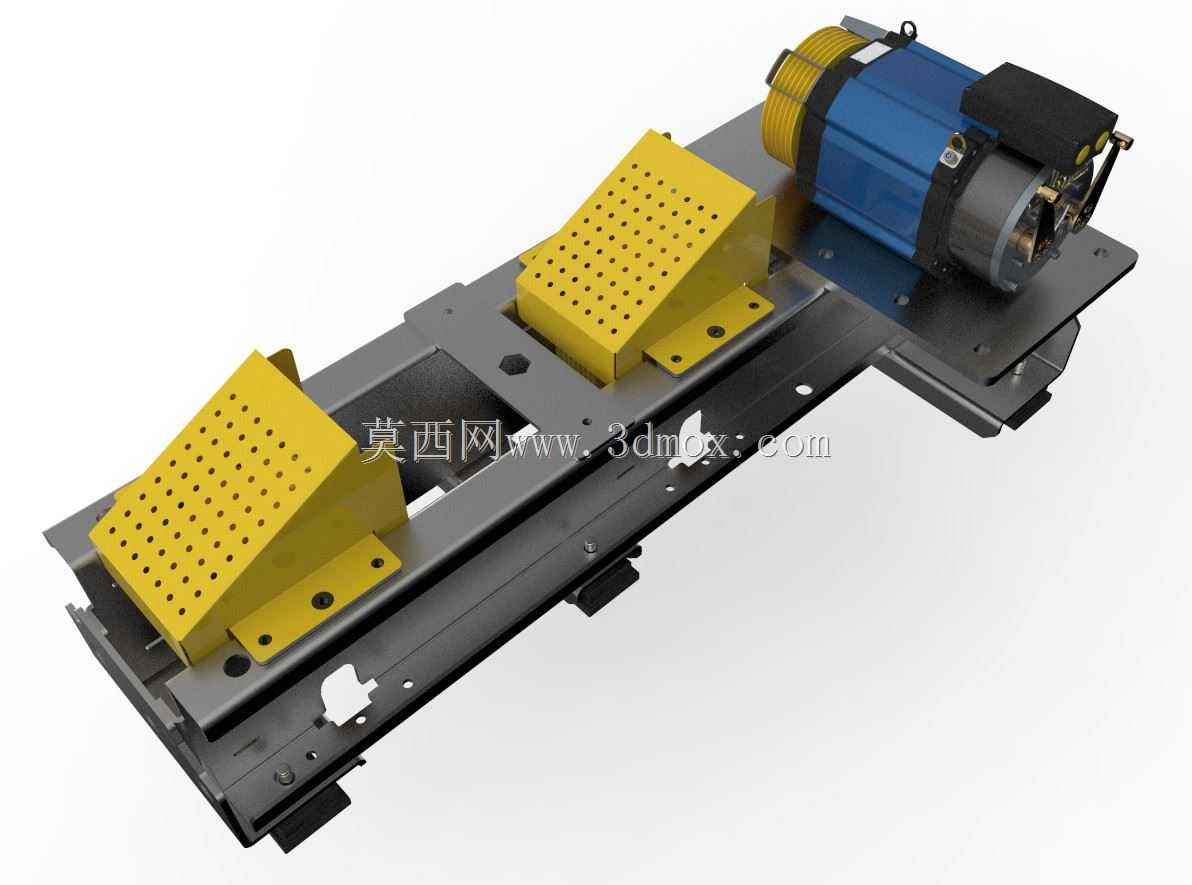

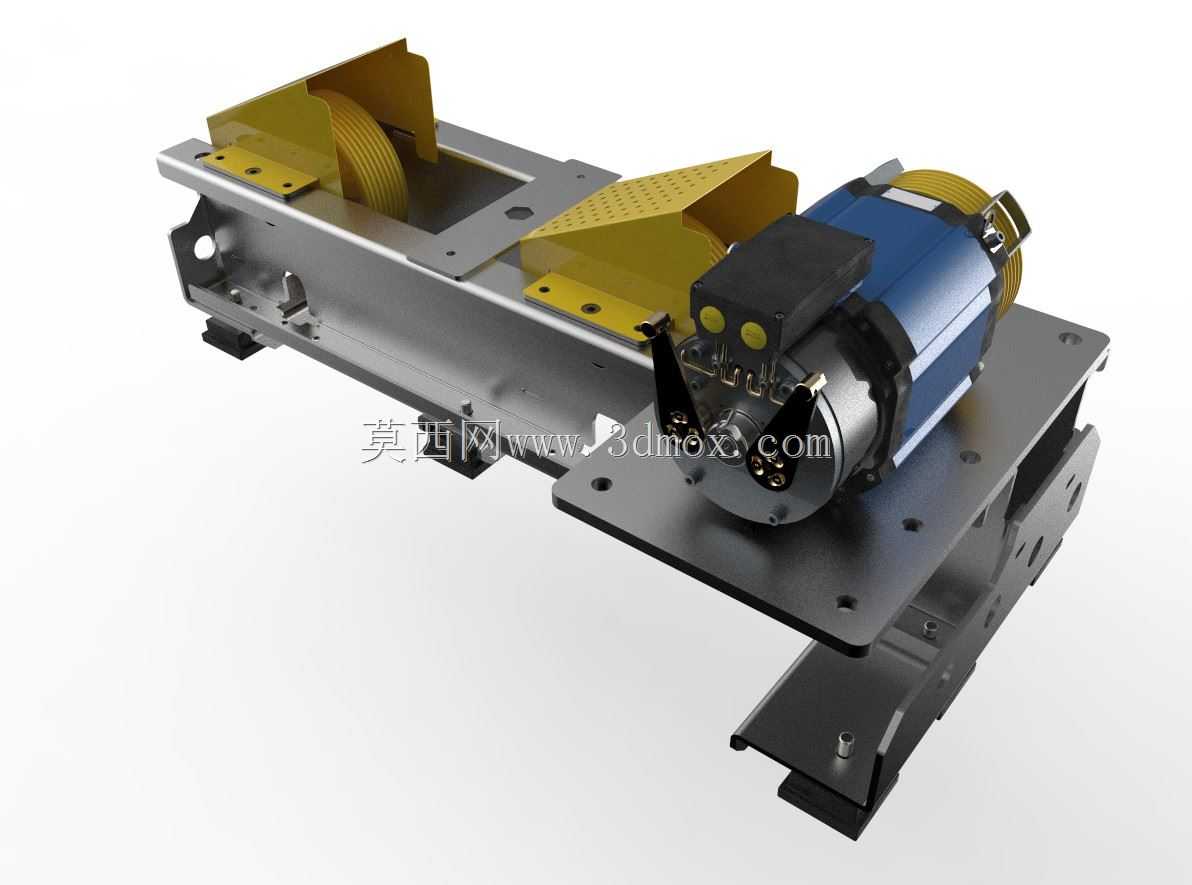

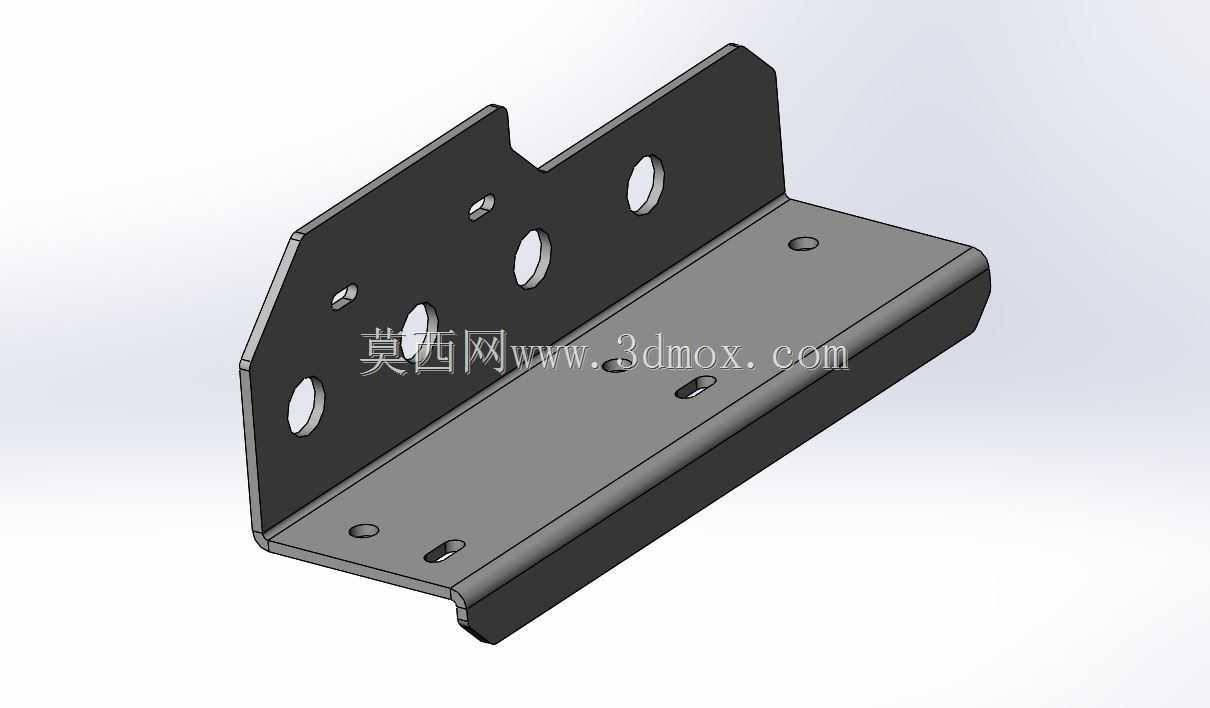

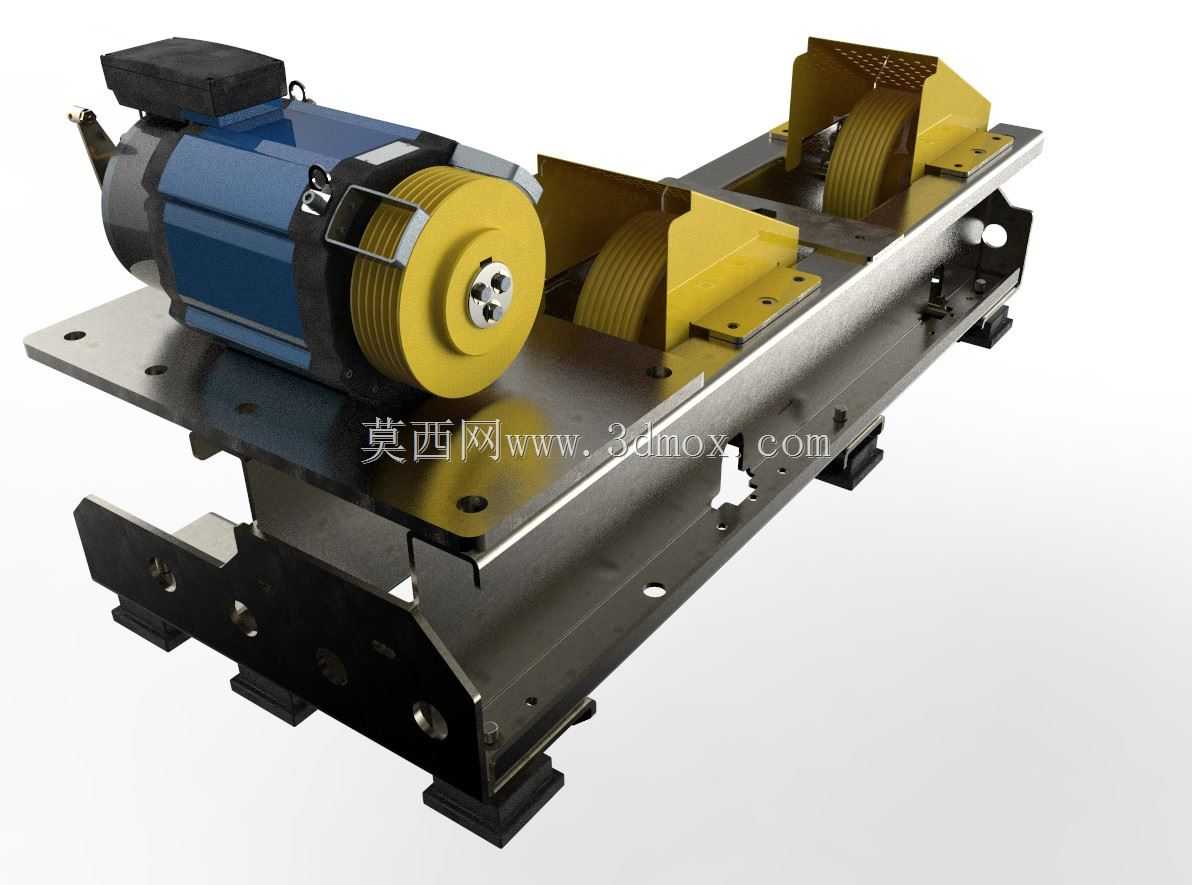

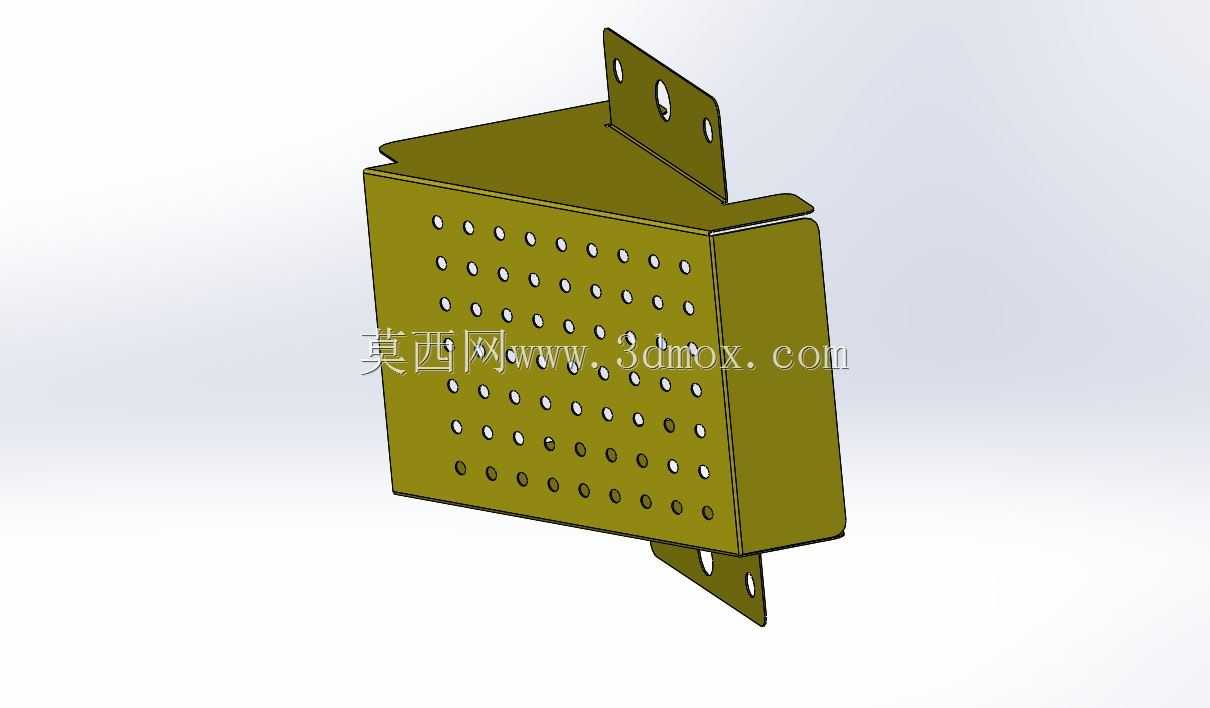

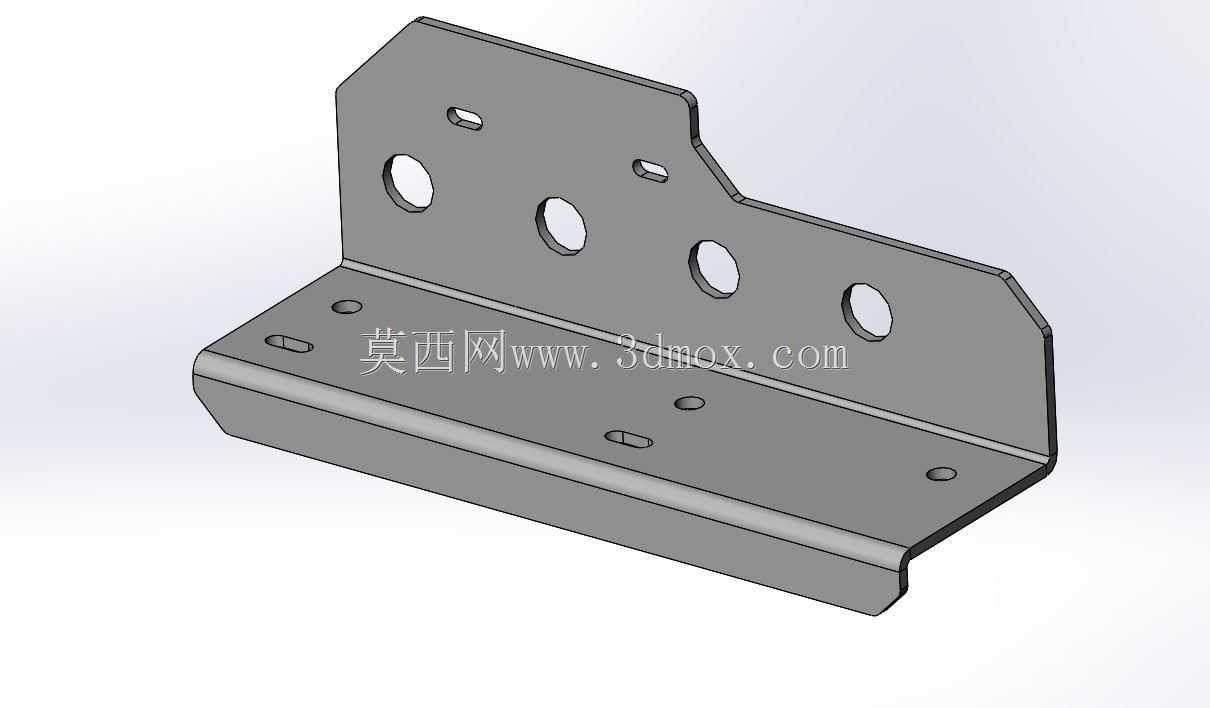

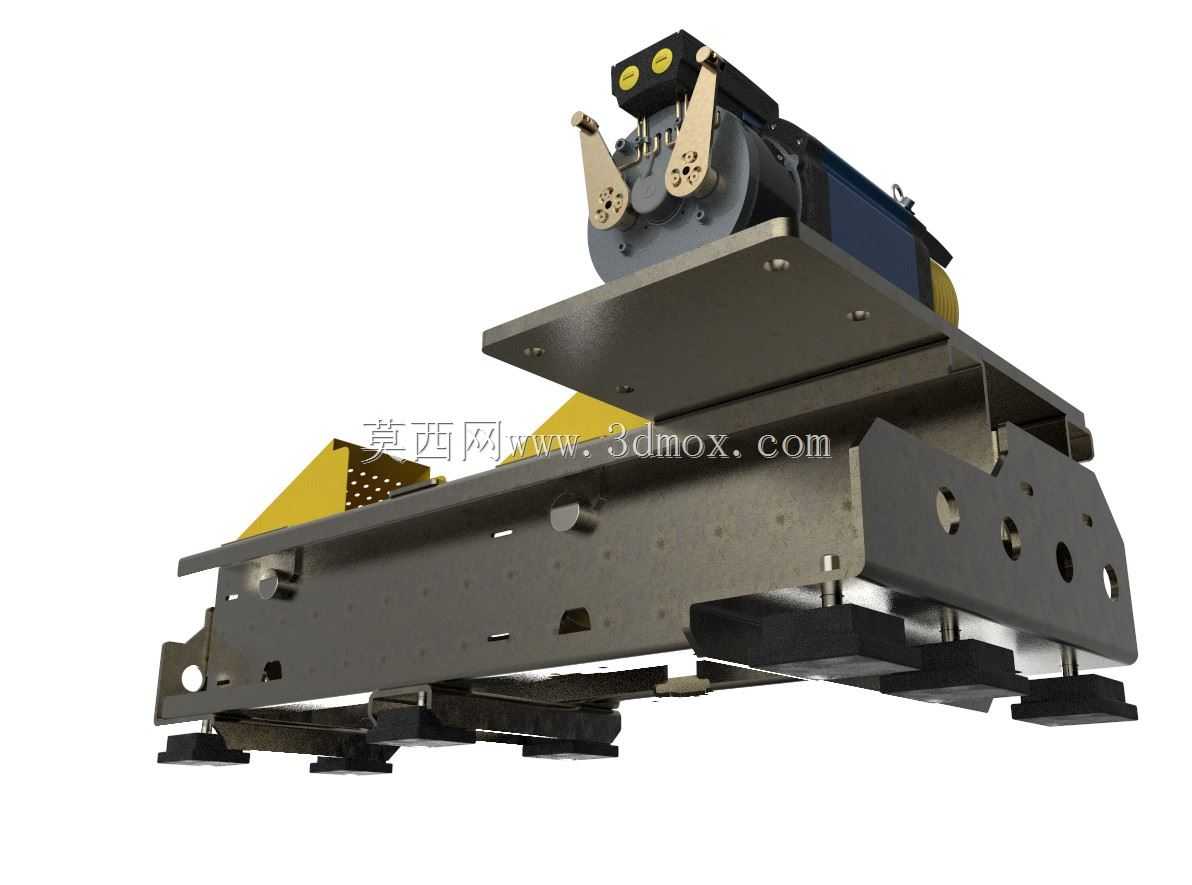

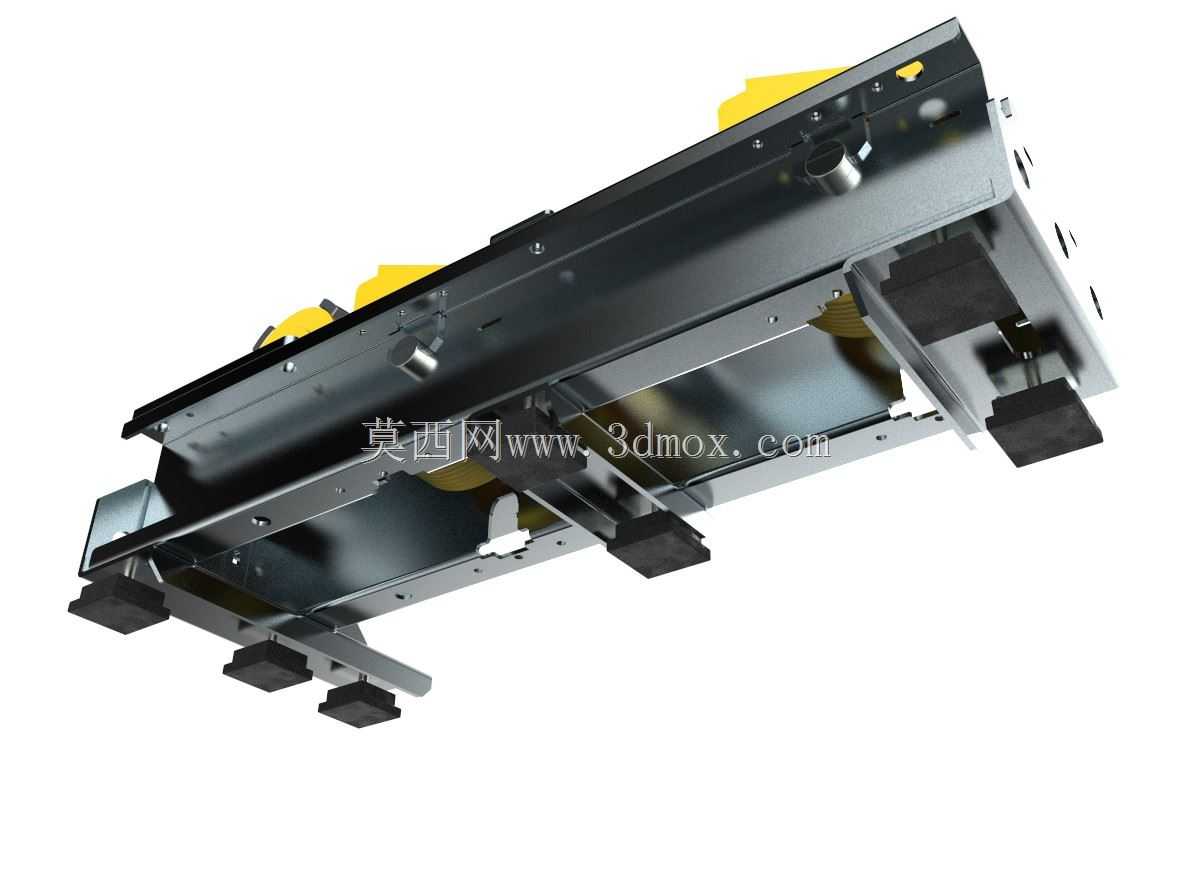

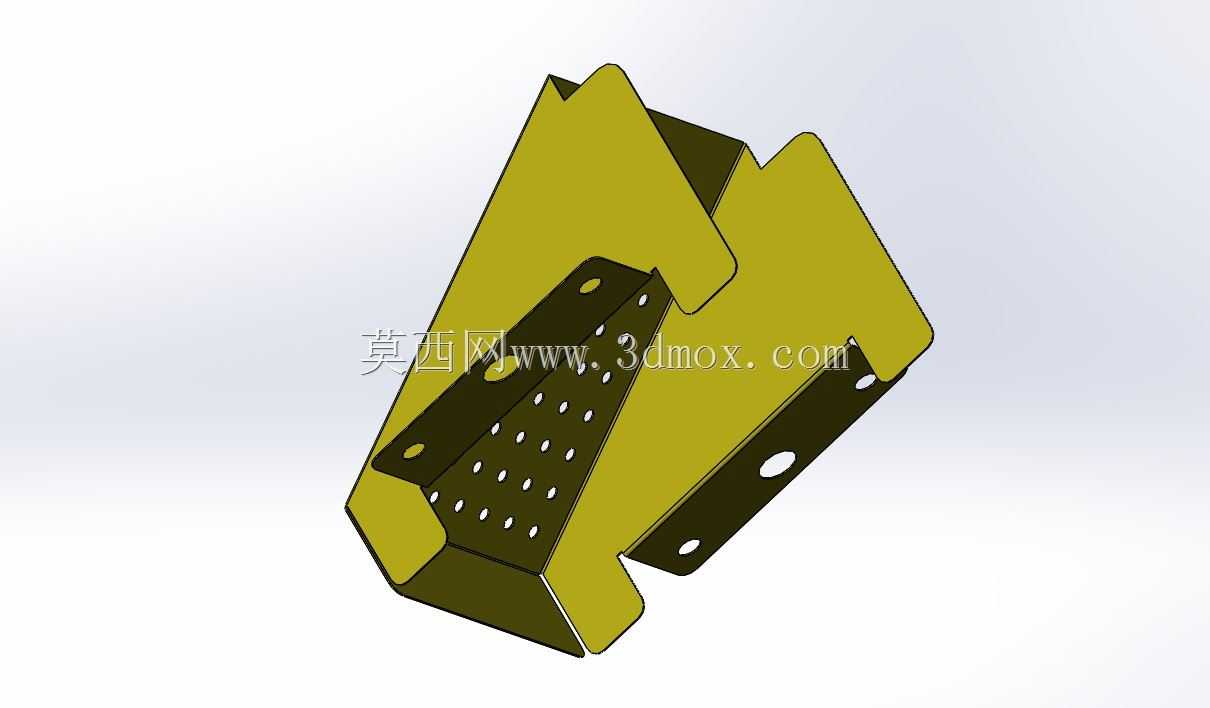

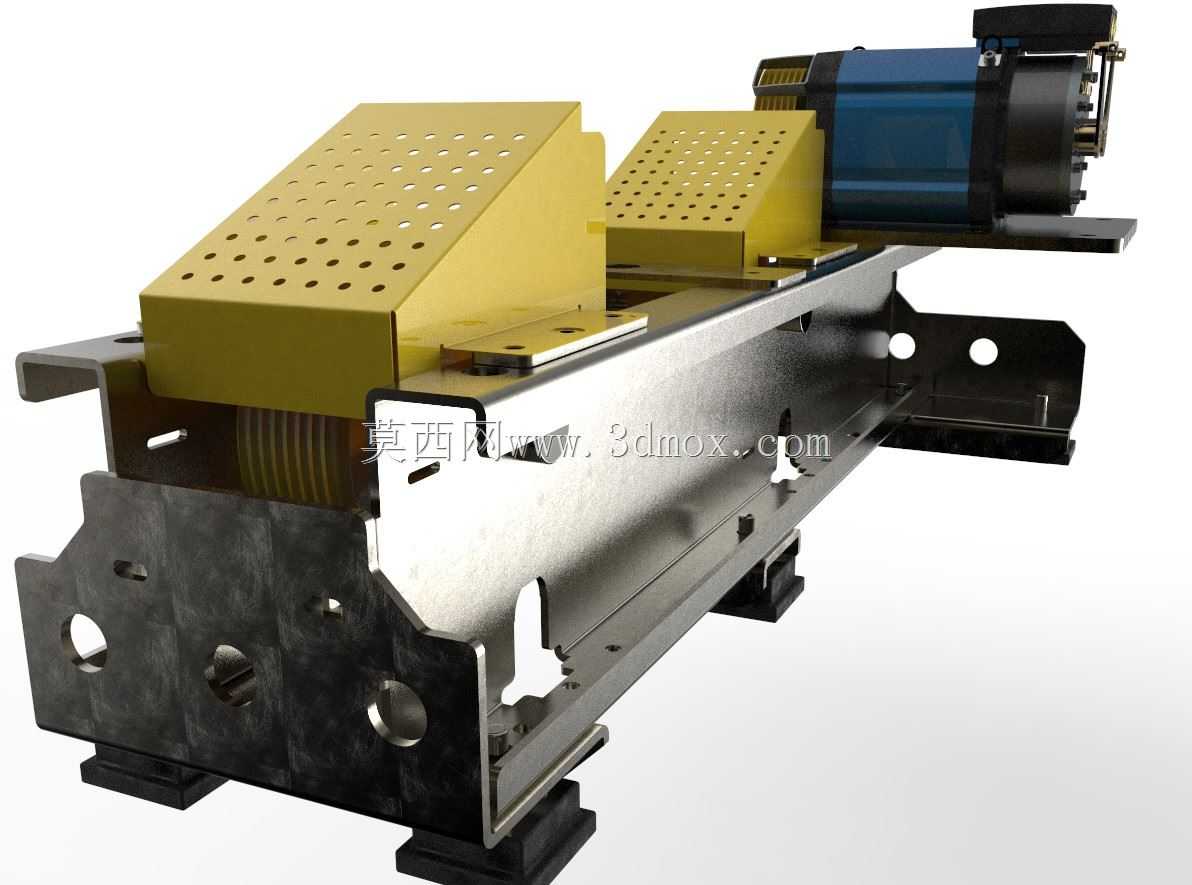

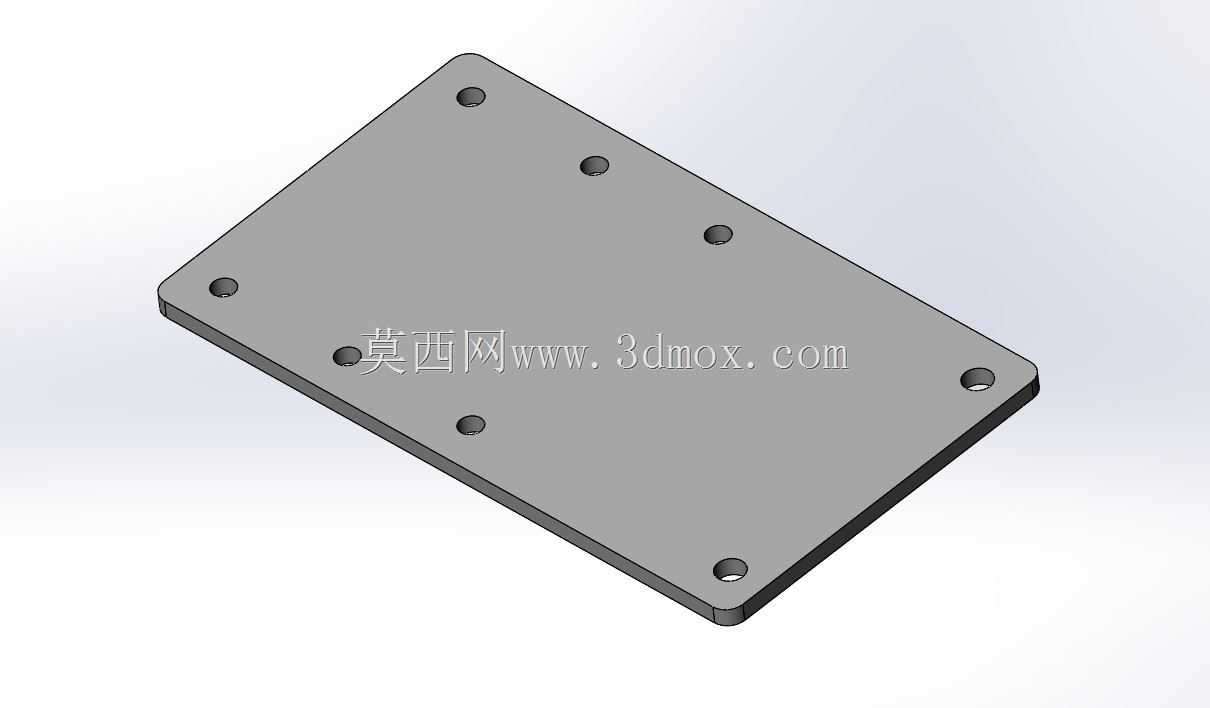

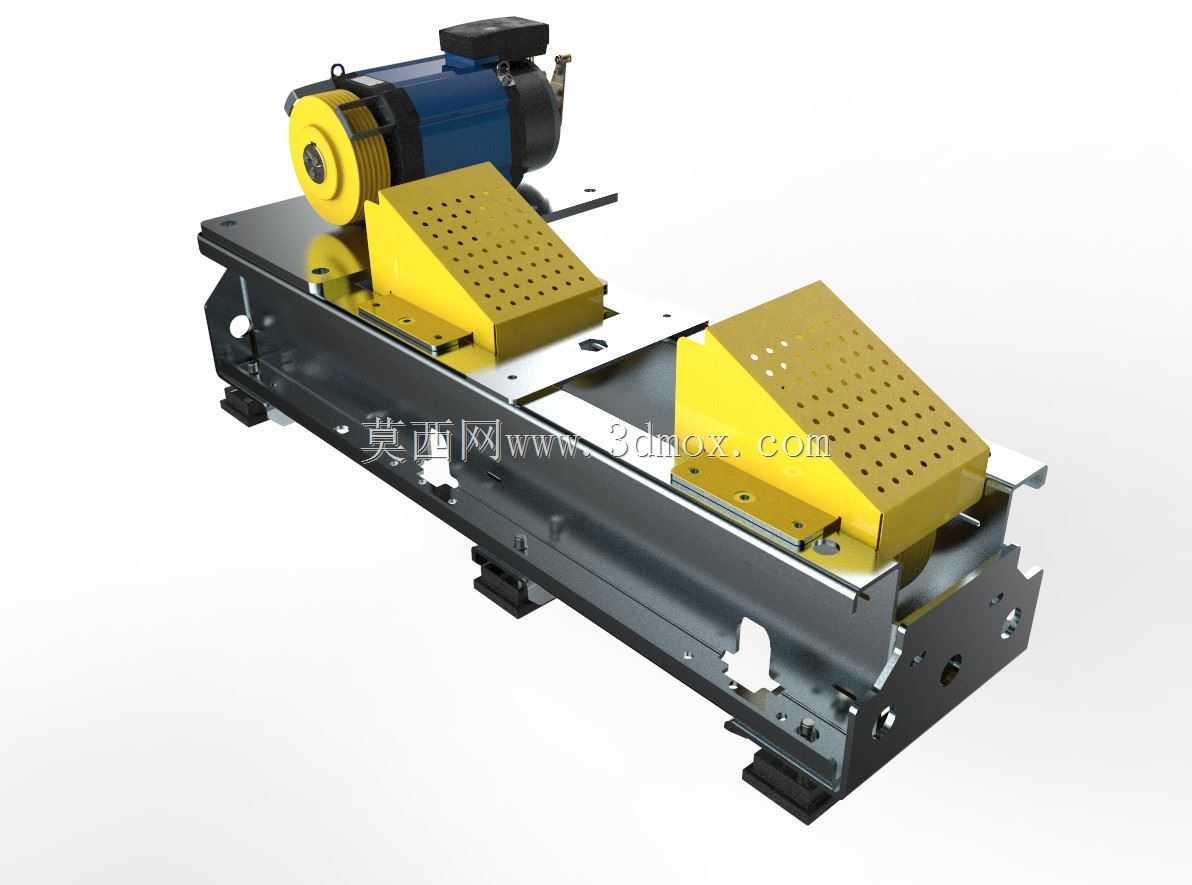

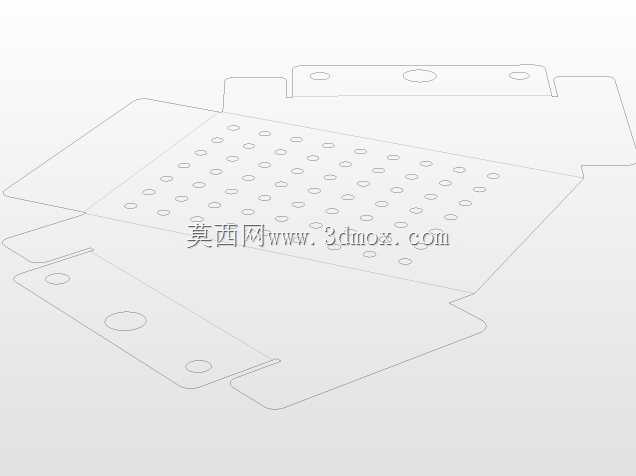

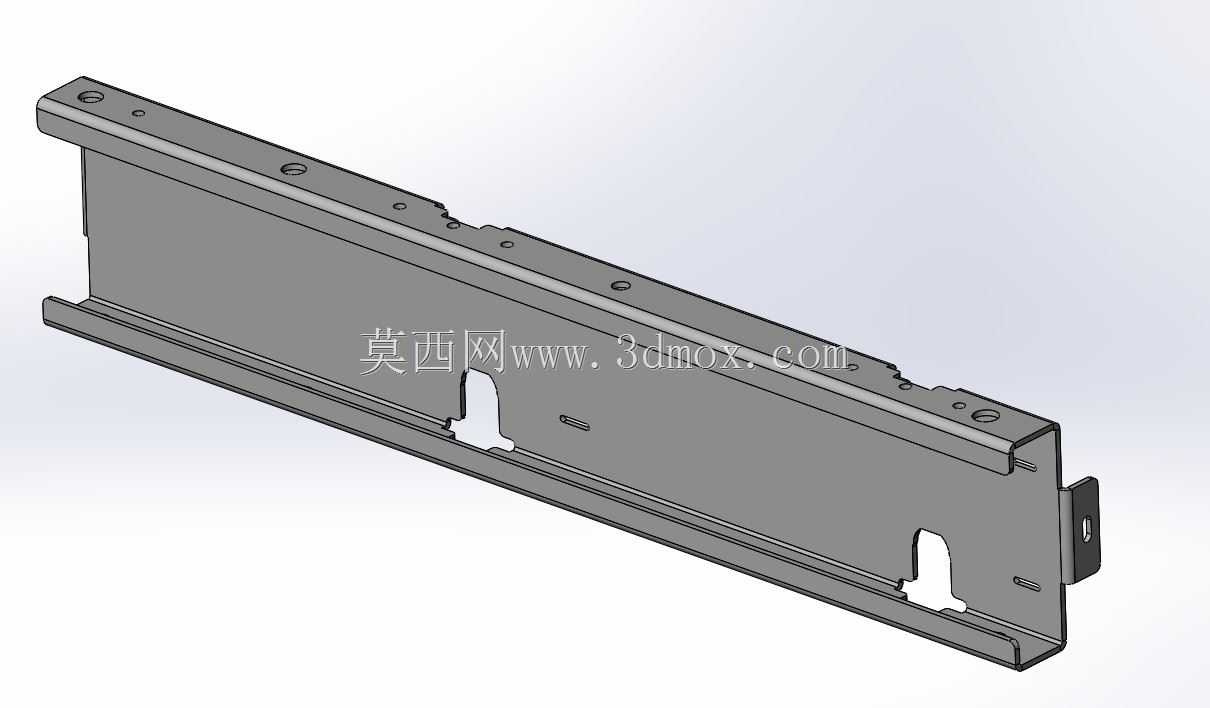

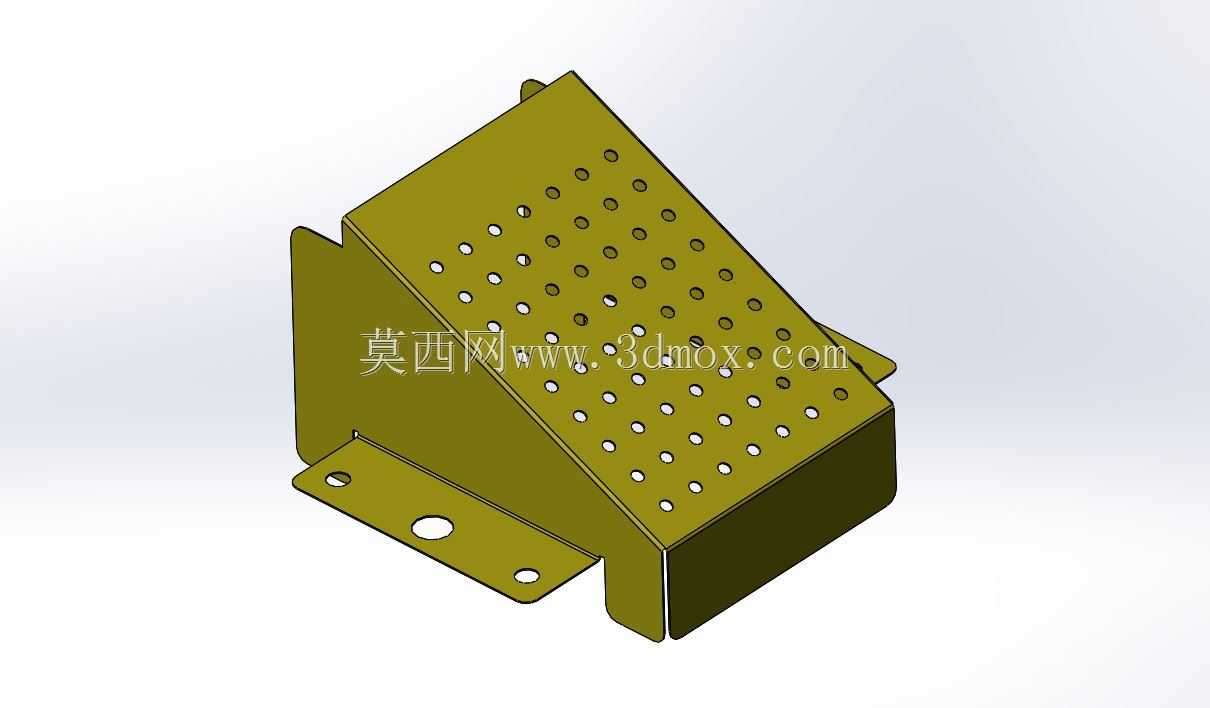

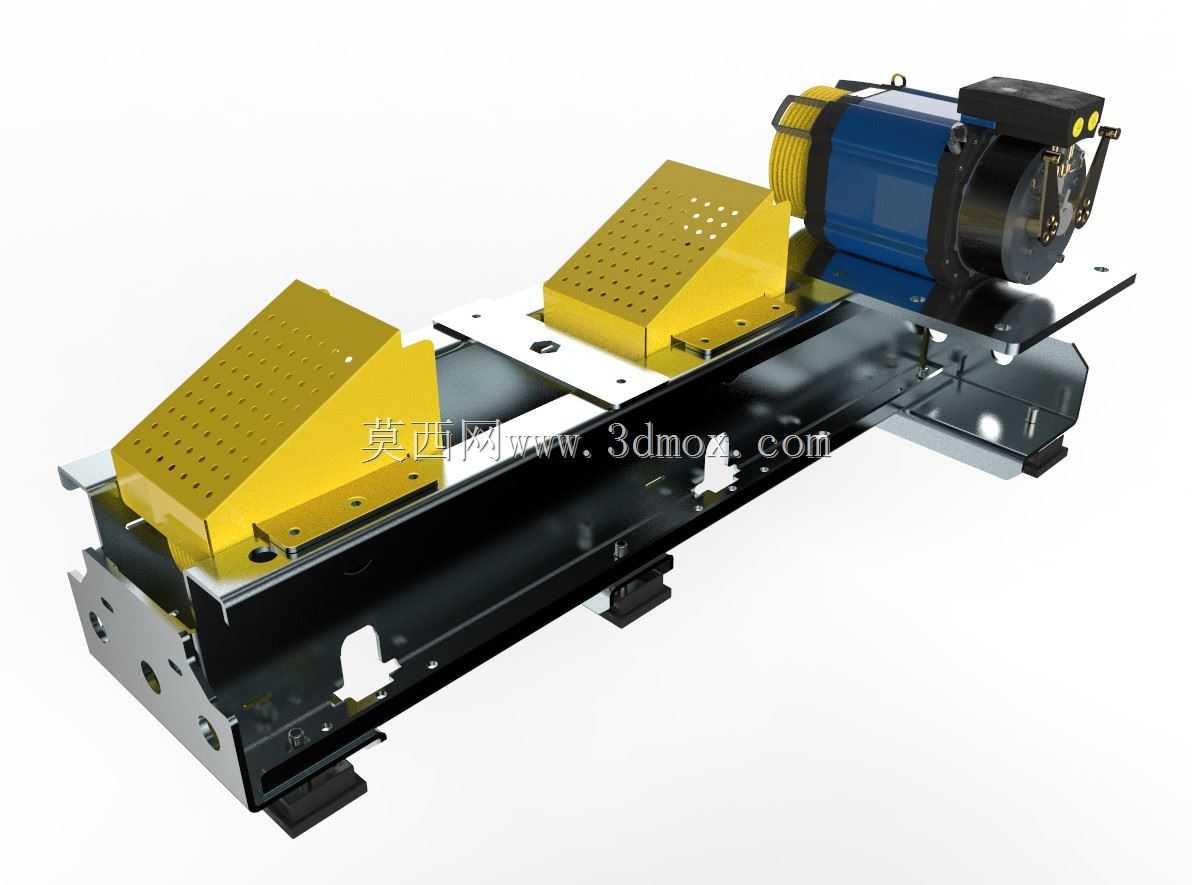

该三维结构为电梯核心曳引驱动总成，主要应用于垂直升降类乘客电梯、载货电梯的动力输出场景，是承载轿厢与对重重量、传递曳引力实现轿厢升降的核心执行部件，可适配常规速度的住宅电梯、商用电梯的机房安装需求，也可经过参数调整适配小机房、无机房电梯的紧凑安装空间。整套总成采用卧式布局设计，驱动单元与曳引轮组同轴布置在一体化机加工底座上，底座采用加厚钢板焊接后整体铣削加工而成，底面预留多组标准安装孔位，可直接与机房承重梁通过螺栓刚性连接，安装时无需额外加工适配垫板，底座上的安装孔位预留了±5mm的位置调节余量，方便现场安装时调整曳引轮的垂直精度与绳槽对齐度，避免曳引绳出现偏磨问题。驱动单元采用高效异步电机结构，电机输出端直接连接曳引轮组，省去了中间减速传动环节，传动效率更高、运行噪音更低，曳引轮采用耐磨球墨铸铁材质加工，轮槽设计为适配多根钢丝绳的半圆楔形槽，可保证钢丝绳与轮槽之间的摩擦力满足满载轿厢的曳引需求，同时轮槽的加工精度可保证每根钢丝绳受力均匀，延长钢丝绳的使用寿命。曳引轮两侧设置了可拆卸式安全防护罩，防护罩采用弯折钢板制作，既可以避免异物卷入曳引轮与钢丝绳的啮合区域，也能防止检修人员意外接触转动部件引发安全事故，防护罩通过快拆螺栓固定在底座上，日常维护时无需拆卸整体结构即可快速完成检查操作。电机尾部集成了常闭式制动组件，断电状态下制动臂会牢牢抱紧电机后端的制动轮，保证轿厢在停止运行时不会出现滑移，制动组件的制动力矩经过精准匹配，可满足满载轿厢停靠时的制动安全要求，同时制动臂上预留了间隙调节结构，可根据使用磨损情况调整制动片与制动轮的间隙，保证制动响应速度与制动效果。整套结构的外形尺寸经过紧凑化优化，底座长度控制在常规电梯机房的承重梁间距适配范围内，整体高度满足机房顶层预留空间的安装要求，各部件的安装边界互不干涉，电机接线盒设置在电机顶部侧方，方便现场布线时接入动力线缆与制动控制线路，底座下方还预留了减震垫的安装位置，可配套橡胶减震垫降低设备运行时的振动传递，减少电梯运行时机房的噪音传导。设计过程中充分考虑了日常维护的便利性，所有需要定期检查的润滑点、制动间隙调整点、接线端子都设置在易操作的外侧位置，无需拆解主体结构即可完成常规维保操作，各部件的连接螺栓均采用标准件，方便后期更换易损配件。
