卧式承压储运用罐体结构设计

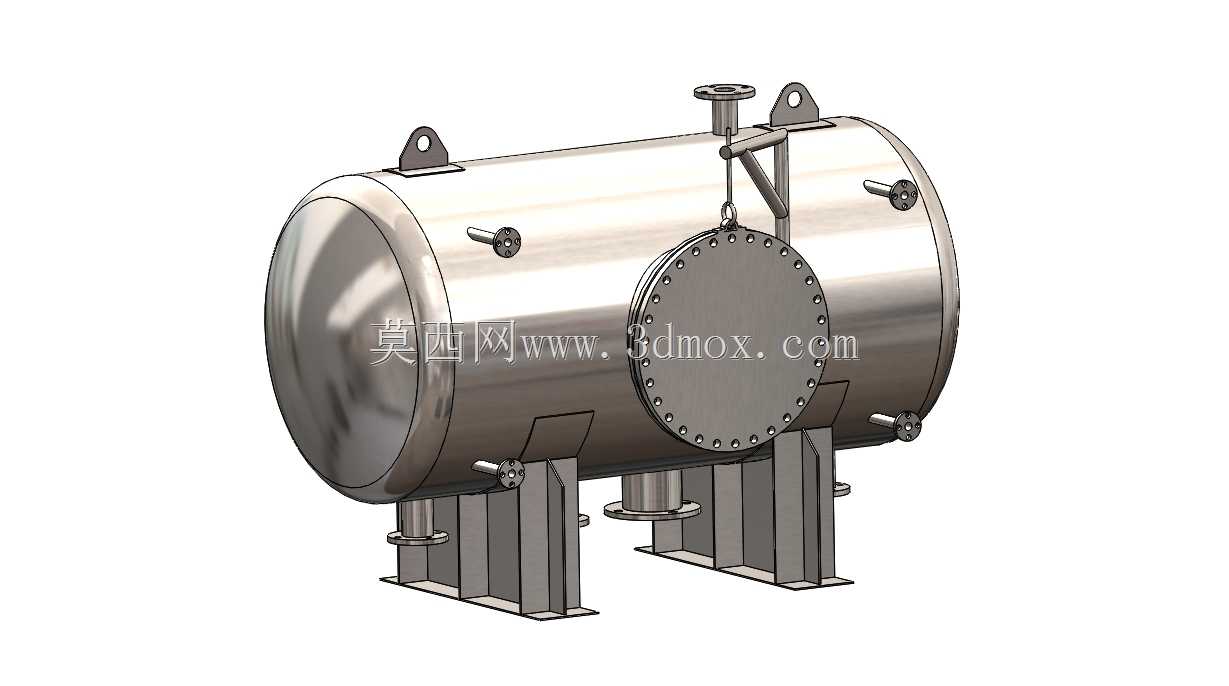

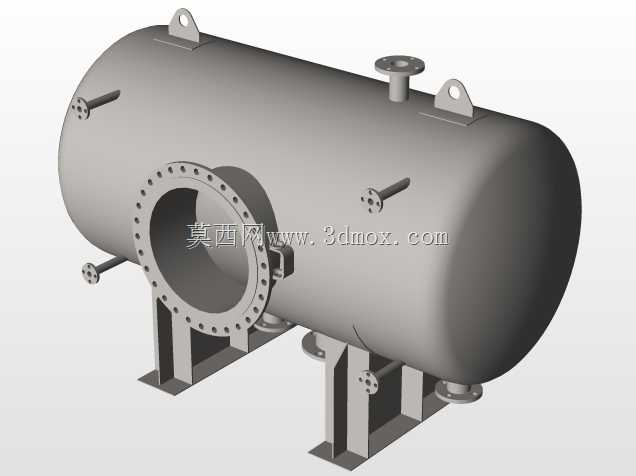

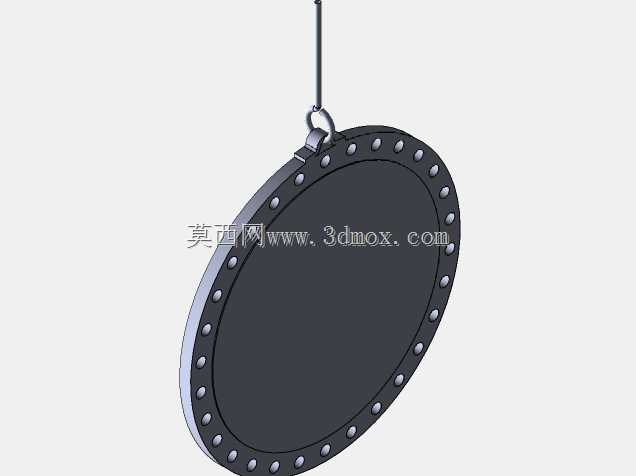

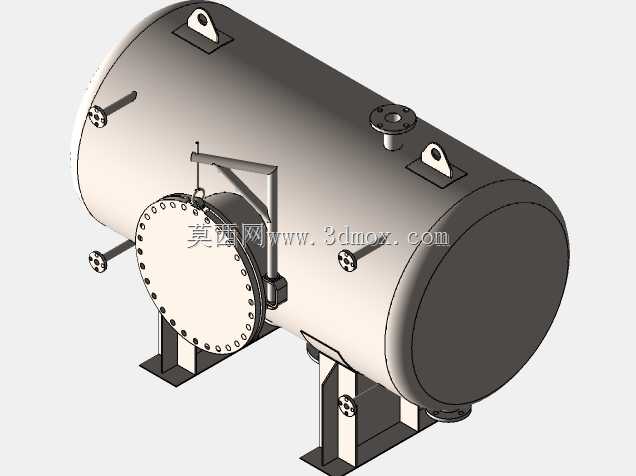

该卧式承压罐体主要应用于石油化工、食品加工、制药生产等领域的流体物料承压储存环节，可在带压工况下稳定存储液态、气态介质，适配需要维持内部压力恒定的生产储运场景，既可以作为生产流程中的中间缓冲储料单元，也可作为成品物料的暂存设备，在中小型化工生产车间、油气中转站点、食品饮料灭菌生产线中都能见到这类设备的应用。设备核心功能是在密封承压的状态下完成介质存储，避免介质与外界环境接触发生污染、泄漏或者挥发，同时可配合外接管线完成介质的输入、输出以及内部压力调控，罐体侧面设置的多组接口可分别对接进料管、出料管、压力表、安全阀、排空阀等配套部件，顶部的吊装结构可满足设备安装、转运过程中的起吊需求，底部的鞍式支座可将罐体载荷均匀传递到安装基础上，避免长期承压运行过程中罐体发生形变。从设计思路来看，整体采用卧式圆筒形结构，相比立式罐体拥有更低的重心，安装稳定性更强，对安装场地的高度要求更低，适合在层高受限的车间内部布置；筒体两端采用标准椭圆形封头，受力均匀性更好，可有效分散内部压力带来的应力集中，降低筒体焊缝处的载荷负担；端部的人孔结构采用法兰螺栓紧固搭配密封垫片的设计，既可以保证运行过程中的密封性能，也方便后期检修人员进入罐体内部开展清洁、检修作业；所有外接接口的位置都经过排布优化，避免接口之间出现安装干涉，同时预留足够的操作空间方便阀门、仪表的安装与后期运维操作。在外形尺寸与安装边界方面，该罐体整体长度与直径比例适配中小型储运需求，底部支座的安装孔位间距符合通用安装基础的设计规范，安装时需要在支座与基础之间预留减震垫的放置空间，罐体周边需要预留不小于八百毫米的操作检修通道，顶部吊装结构的位置匹配常规起重设备的吊点作业范围，侧面接口的伸出长度不会超出设备整体安装边界，可直接对接同管径的工业管线，不需要额外加装过度转接构件，整体安装适配性较强，可快速集成到现有生产管线系统中。
