剪式车载汽车千斤顶结构设计方案

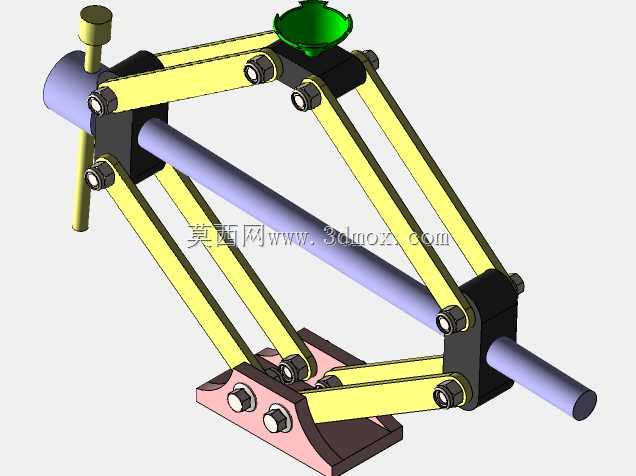

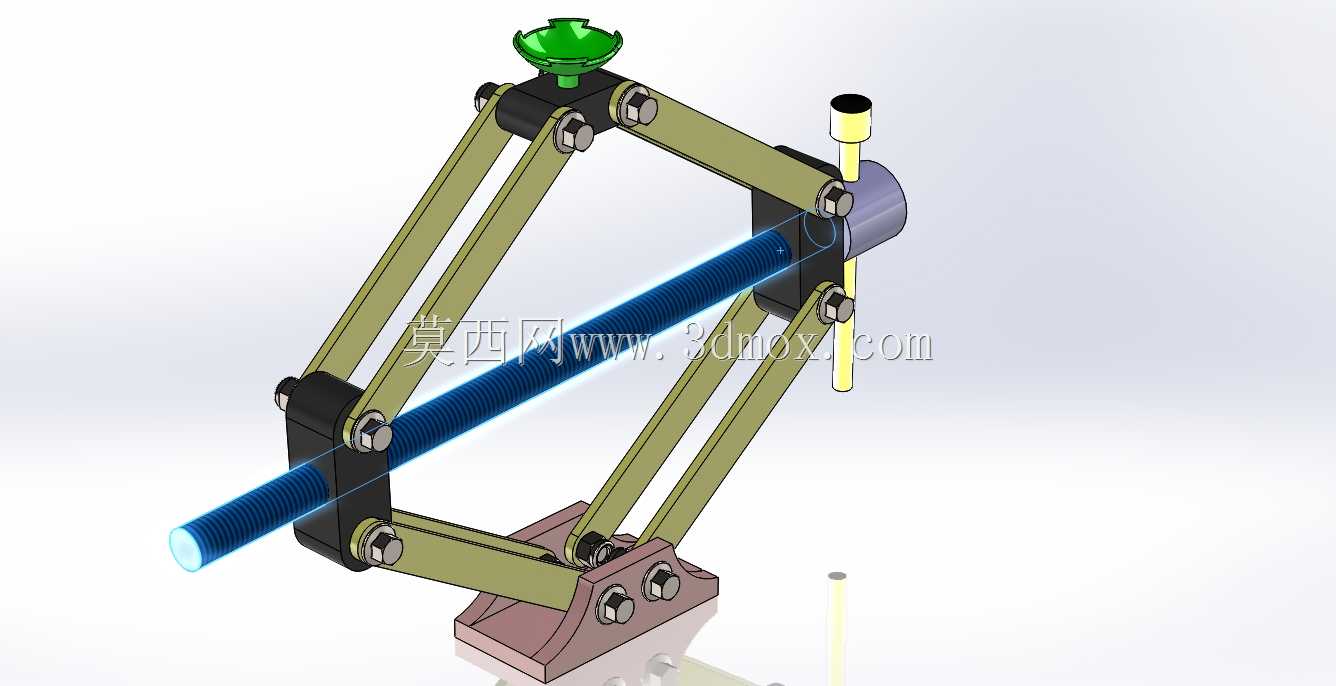

这款剪式结构的车载顶升设备，主要面向民用车辆应急维修、日常轮胎更换、底盘简易检修场景设计，是私家车辆、小型营运车辆随车配备的核心应急工具之一，能够在户外无大型起重设备的场景下，为车辆提供稳定的顶升支撑，满足单人操作完成车辆局部抬升的使用需求，无需额外外接动力源，完全依靠手动操作即可完成全部顶升、回落动作，适配绝大多数家用轿车、小型SUV的底盘顶升作业要求。从功能特性来看，该设备采用对称剪式连杆支撑结构，依靠中部横向传动丝杆的转动带动两侧铰接连杆的夹角变化，实现顶部支撑座的垂直升降动作，结构传动效率稳定，自锁性能可靠，当丝杆停止转动时，梯形螺纹的自锁特性可以牢牢锁定当前支撑高度，不会出现负载下滑、支撑失稳的安全隐患，顶部支撑座采用弧形托面设计，能够更好贴合车辆底盘的支撑筋位，避免顶升过程中出现滑脱、刮伤底盘的问题，底部支撑脚采用加宽平板结构，增大与地面的接触面积，即使在松软的非铺装路面也能提供足够的支撑稳定性，减少下陷风险。在设计思路上，整体结构优先兼顾便携性与承重能力，所有连杆部件采用对称等长设计，受力传递路径均匀，顶升过程中两侧连杆受力始终保持对称平衡，避免偏载造成的结构变形，传动丝杆采用梯形传动螺纹，兼顾传动顺滑度与自锁可靠性，操作端的摇把采用可拆卸式设计，非使用状态下可以与主体结构分离收纳，减少随车存放的空间占用，所有铰接转动位置都预留了润滑间隙与销轴固定结构，长期使用也不会出现铰接松旷、转动卡滞的问题。从安装与使用边界来看，该设备收纳状态下整体结构紧凑，可以轻松放入车辆后备箱的工具储物槽内，完全展开后的最大顶升高度能够满足家用轿车轮胎完全离地的作业需求，最低收纳高度可以适配底盘较低的轿跑车型的底部插入空间，操作时仅需将设备对准车辆底盘指定的支撑点位，转动摇把即可逐步完成顶升，全程操作力控制在普通成年人可轻松施力的范围内，无需额外加力杆辅助，整体结构无复杂液压元件，不存在漏油、密封失效的故障隐患，环境适应性更强，即使在高低温、多尘的户外环境下也能可靠工作，日常存放无需特殊养护，定期在铰接点与丝杆位置涂抹润滑脂即可长期保持操作顺滑。
