手动机用夹紧台虎钳工装结构

　　该夹紧装置属于台式固定工装，核心用途是在钳工修配、小批量铣削、钻孔、装配定位以及管件端面修磨等场景中提供稳定夹持。与普通平口钳相比，其钳口采用V形与平面组合结构，既可以夹持规则方块料，也能对圆棒、管件进行对中夹紧，避免圆柱件在侧向切削力作用下发生转动或轴向窜动。

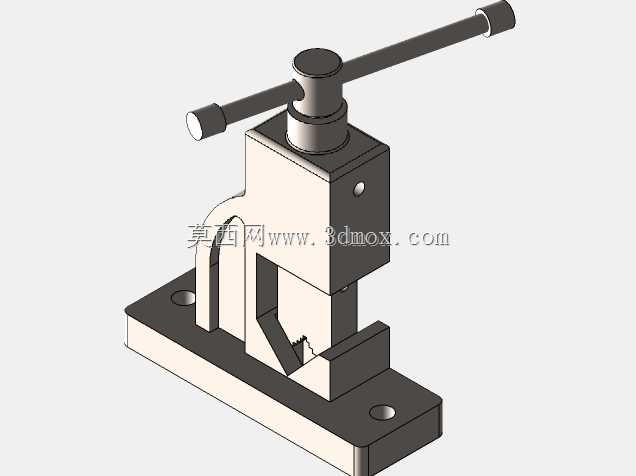

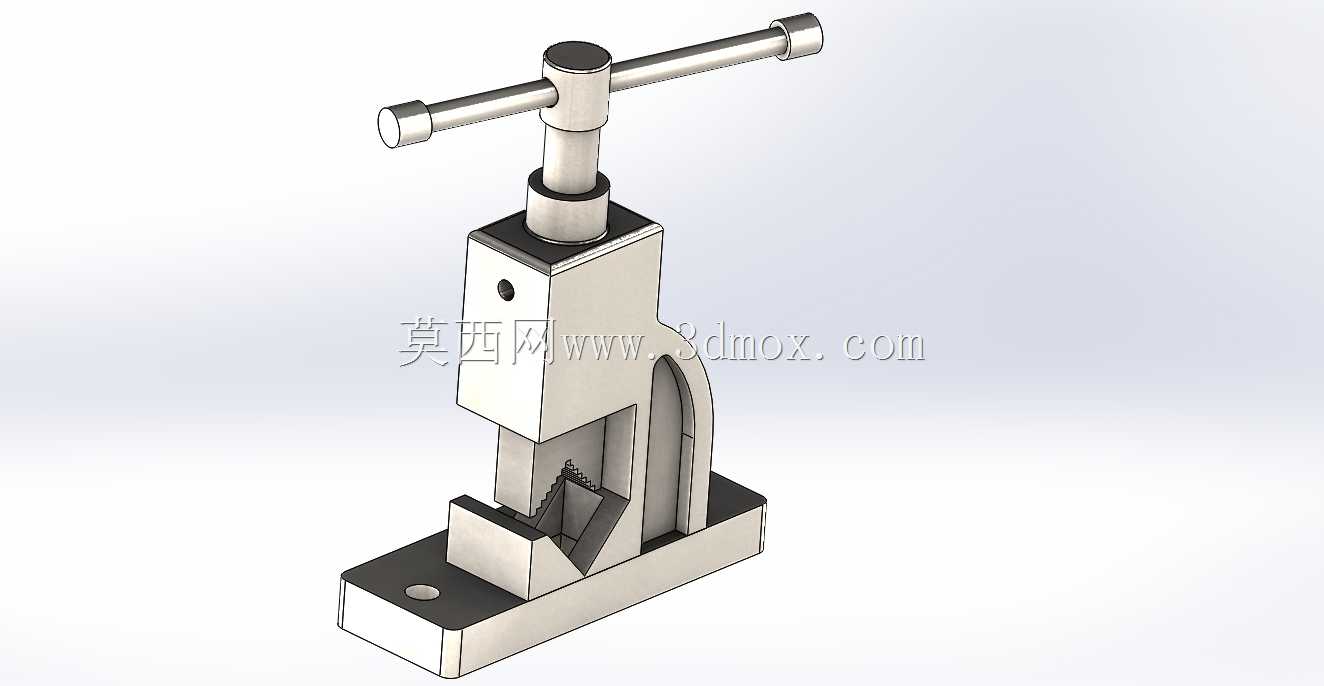

　　整体结构由底座、C形立架、升降压头、T形转动杆、固定钳体和活动钳口组成。底座为矩形平板，两侧预留安装孔，可直接通过螺栓固定在机床工作台或钳工台面上。安装边界需要重点关注底座长度、宽度以及孔距，孔位应与工作台T形槽或预设垫板孔系匹配；底座厚度决定整体刚性，若用于铣削工况，应保证压紧面贴合无悬空，必要时在底部增加定位键，以提高重复安装精度。

　　上部采用丝杠直压式夹紧思路。T形杆穿过立架顶部，转动后带动压头垂直下行，压头下端面与下方V形钳口形成上下夹持关系。这种结构的优点在于夹紧力方向接近垂直，工件受向下压紧作用后更贴合支承面，适合夹持较短的块料或轴类件；同时立架侧面开设观察与排屑空间，加工产生的切屑可直接从开口处落下，减少钳体积屑造成的定位误差。

　　设计时需要控制几个关键配合关系：丝杠与顶部导向孔之间应保留合理间隙并设置防转结构，使压头只做直线进给而不随杆旋转；压头与丝杠连接处可采用台阶或销轴限位，保证上行回程时不会脱落；V形钳口与底座之间建议设置定位止口，便于钳口磨损后更换。若用于高频装夹，可在压头下端和V形面增加淬硬镶片，通过螺钉固定，降低整体维修成本。

　　从操作角度看，T形杆长度决定手动力矩放大效果，但杆长并非越长越好。过长会导致操作空间需求增大，也容易因施力过大使薄壁管件变形。实际选型时应结合工件材料、壁厚和切削力确定夹紧行程。该模型的压头行程覆盖常见小尺寸零件，开口高度适合在工作台面附近完成快速装夹；若工件高度变化较大，则需要在底座上增加等高垫铁或更换钳口模块。

　　外形上，立架与底座形成封闭受力框架，夹紧反力由C形架承受，结构紧凑。三维建模时应重点检查压头下行极限位置、V形块对中误差、底座安装孔与钳口中心的位置关系，以及T形杆旋转时与周边工装的干涉边界。用于自动化产线前，还可在压头侧面增加行程碰块或感应片，以便外接位置检测，实现夹紧到位确认。
