双层宽幅矿用振动筛分设备结构设计

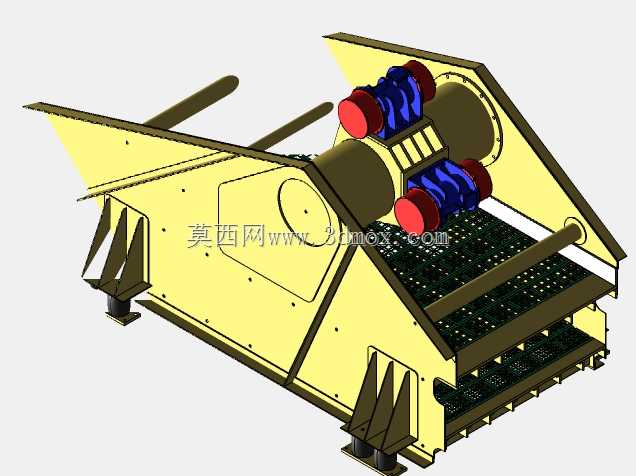

这款双层宽幅筛分设备主要面向矿山选矿、砂石骨料加工、煤炭洗选等作业场景设计，可同时完成两种不同粒径物料的分级筛分作业，在砂石生产线、选矿厂洗选工段、建筑垃圾资源化处理现场都能适配核心筛分工序，替代传统单层筛完成多规格物料的同步分级，有效缩减筛分工段的设备占地与配套投入。设备采用双激振单元并排布置的结构，激振力沿筛面长度方向均匀传递，避免传统单激振筛两端振幅不均导致的筛网局部堵孔、筛分效率下降问题，筛箱整体采用倾斜布置的安装角度，配合筛面的高频直线振动轨迹，让进入筛面的物料能够快速松散分层，小于筛网孔径的颗粒透筛完成分级，大粒径物料沿倾斜筛面向出料端移动排出，双层筛网的设计可一次性将入料分为粗、中、细三个粒级，大幅提升单台设备的处理能力。设计过程中充分考虑了重载作业下的结构强度需求，筛箱侧板采用加厚钢板整体折弯成型，关键受力位置焊接加强筋板，避免长期交变载荷下出现侧板开裂的问题；筛网采用模块化装配结构，可根据筛分物料的粒径需求快速更换不同孔径的筛板，日常维护更换筛网时无需拆解整体筛箱，大幅缩短停机维护时间。设备两侧的支撑位置采用橡胶弹簧作为减振元件，既能够有效吸收筛箱振动产生的动载荷，避免振动传递到安装基础影响周边设备运行，又能保证筛箱在作业过程中保持稳定的振动轨迹，不会出现横向摆振的问题。设备的安装边界充分考虑了现有生产线的改造适配需求，整体宽度适配常规筛分车间的进料溜槽宽度，进料端与出料端的接口位置预留了标准连接尺寸，可直接对接现有生产线的进料皮带与出料输送设备，无需对原有生产线结构做大规模改动；设备底部的支撑脚预留了地脚螺栓安装孔，可根据现场安装需求调整支撑高度，适配不同高差的生产线布局。在实际作业过程中，该设备可处理硬度较高的矿石、鹅卵石、煤炭、建筑废渣等多种物料，筛面的开孔率经过优化设计，在保证筛网强度的前提下尽可能提升透筛效率，针对潮湿细粒物料容易堵孔的问题，双激振单元产生的高频振动力能够让筛网产生高频微幅振动，减少细粒物料粘附在筛网孔上的概率，保证潮湿工况下的筛分效率稳定。
