铸造厂用双激振单元筛分摇出设备

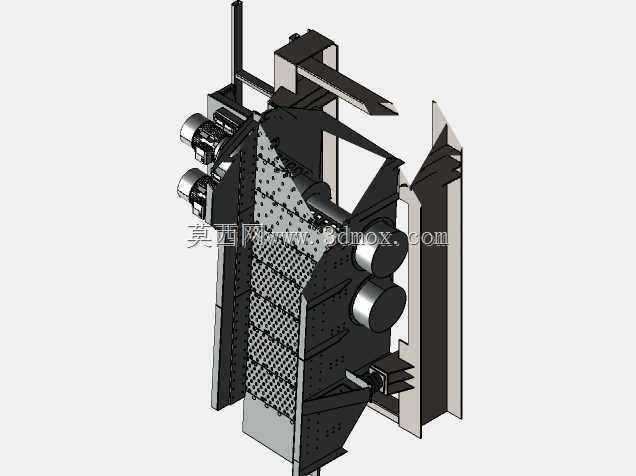

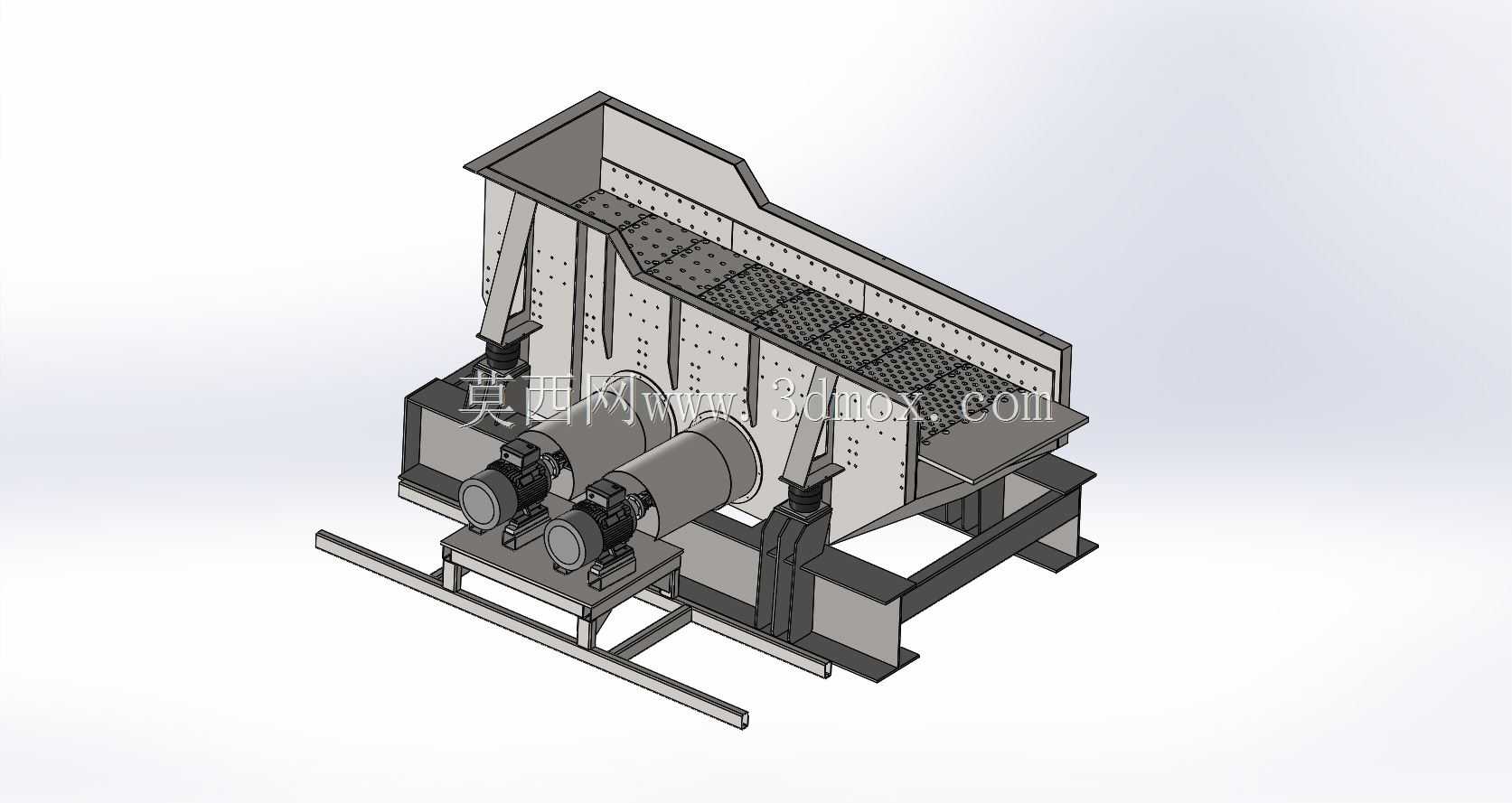

该设备主要应用于铸造生产车间的旧砂再生、新砂预处理以及落砂后物料分级工序，是铸造砂处理系统中承担物料粒度分选、杂件剔除功能的核心作业单元，可直接对接落砂设备出口或砂料输送线，完成破碎后砂块、砂粒、金属残屑及其他杂质的分层筛分，将符合粒度要求的型砂输送至下一混砂工序，筛上大尺寸杂物则统一收集排出，避免大颗粒杂质进入后续生产环节影响型砂性能与铸件成型质量。设备整体采用倾斜式筛箱布局，筛面沿物料行进方向设置多级不同孔径的筛板，从入料端到出料端筛孔尺寸逐步变化，可一次性完成多种粒度区间的物料分级，减少重复筛分作业的设备投入与场地占用。筛箱两侧对称布置双组激振驱动单元，通过偏心块旋转产生的定向激振力驱动筛箱做规律往复摇动，让筛面上的物料保持均匀松散的向前行进状态，避免湿砂、含泥量较高的旧砂黏附筛网造成堵孔问题，相比单激振结构筛分效率提升明显，同时设备运行的动载荷分布更均衡，可降低对安装基础的冲击荷载要求。设计阶段充分考虑铸造车间多粉尘、高磨蚀的作业环境，筛箱侧板采用加厚耐磨钢板折弯焊接成型，筛板采用可快速拆卸的模块化安装结构，日常维护时无需整体拆解筛箱即可单独更换磨损的筛板段，大幅缩短停机检修时长；驱动单元与筛箱的连接位置设置了缓冲减振结构，可阻隔激振力向驱动电机传递，延长电机轴承的使用寿命。设备底部采用型钢焊接的一体式机架作为承载基础，机架支腿位置预留了与车间基础预埋钢板连接的安装孔位，整体安装边界可适配常规铸造车间砂处理工段的现有布局，入料端可直接衔接上游输送设备的出料口，出料端可对应设置不同粒度物料的收集溜槽，无需额外制作复杂的转接结构；设备两侧预留了检修操作空间，日常巡检时可直接观察筛面物料运行状态与筛板磨损情况，及时调整激振力大小适配不同含水率、不同粒度组成的处理物料，保证筛分精度稳定在工艺要求范围内。
