多仓格配料输送储料箱体结构设计

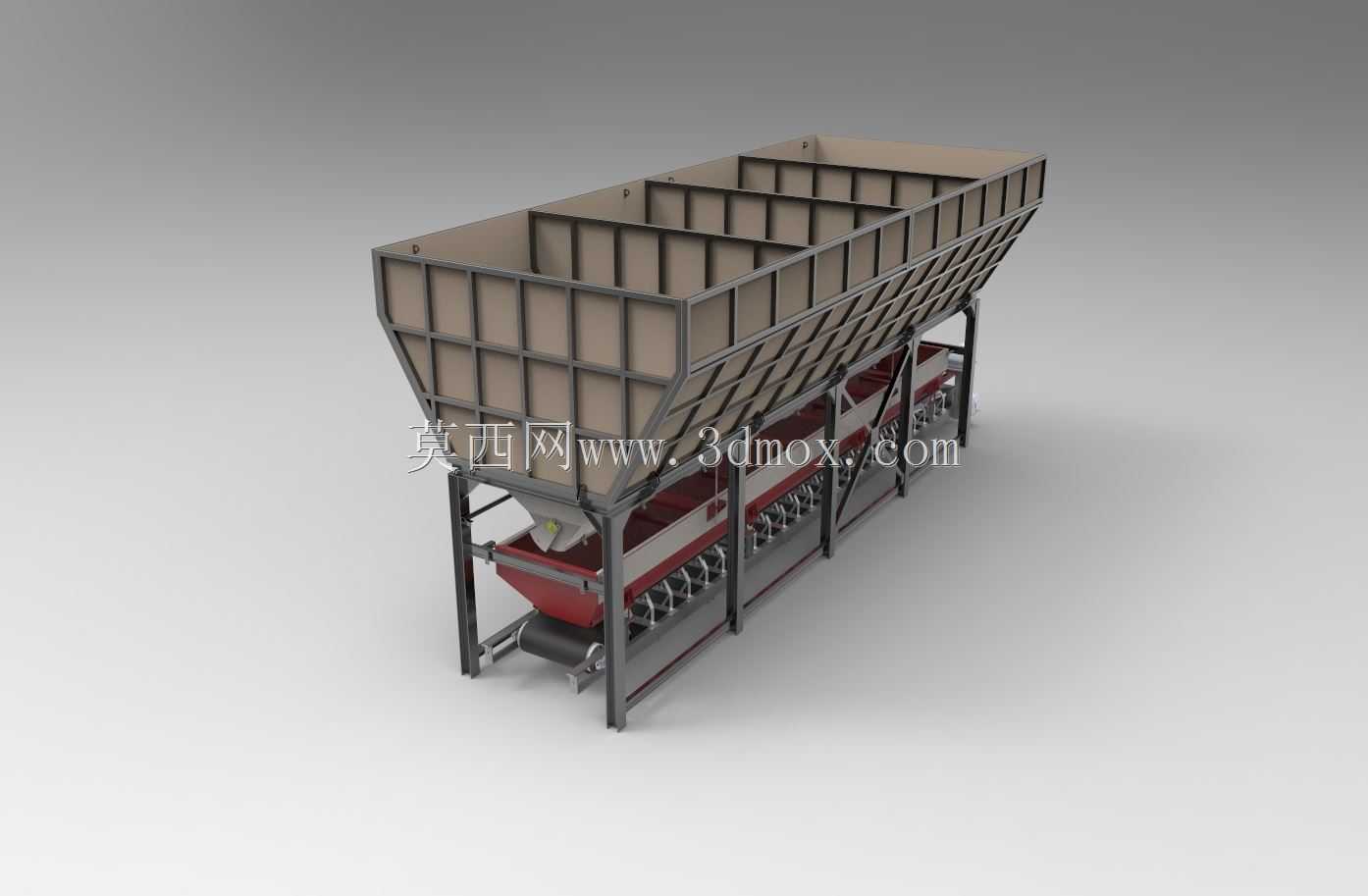

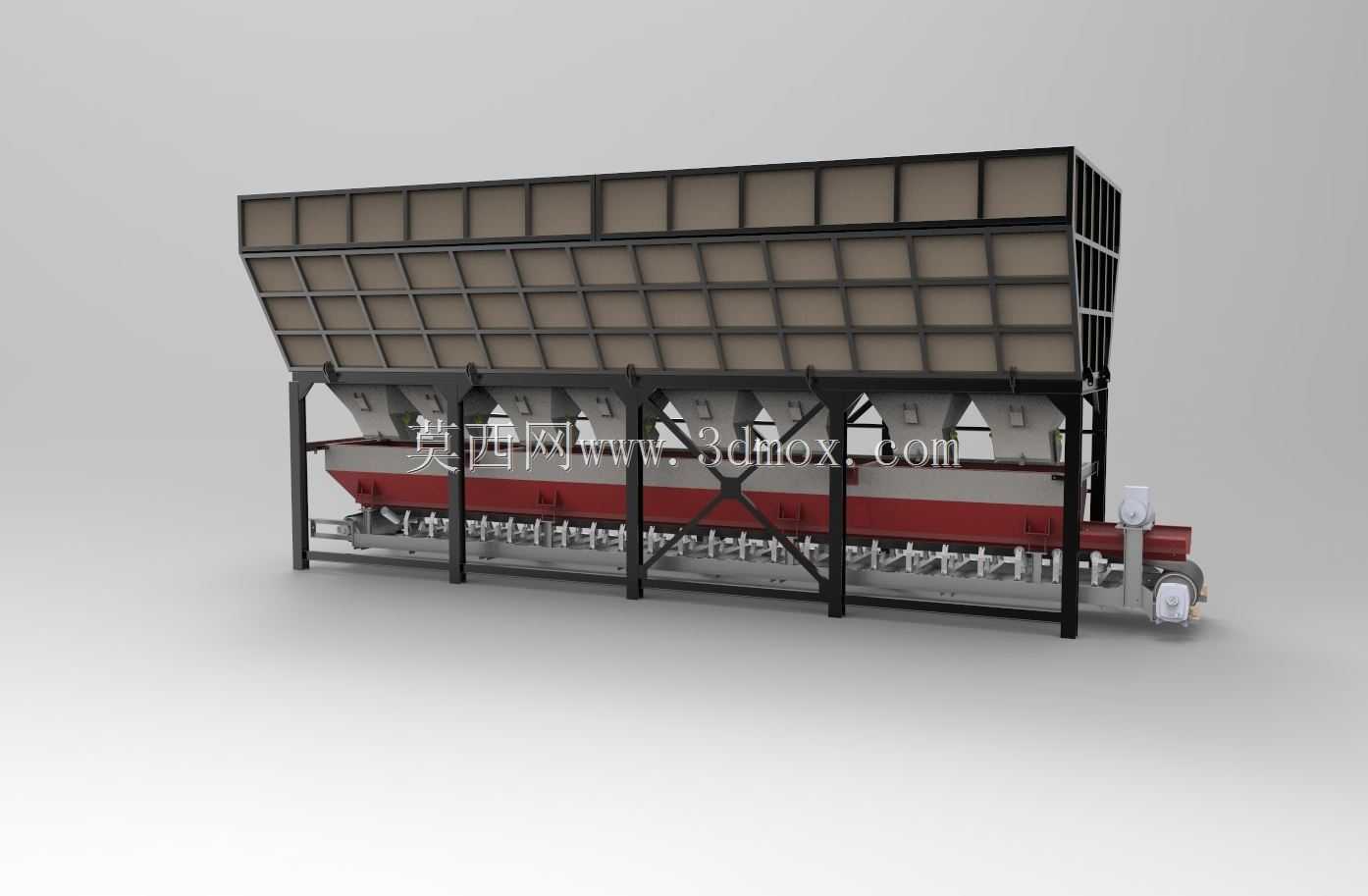

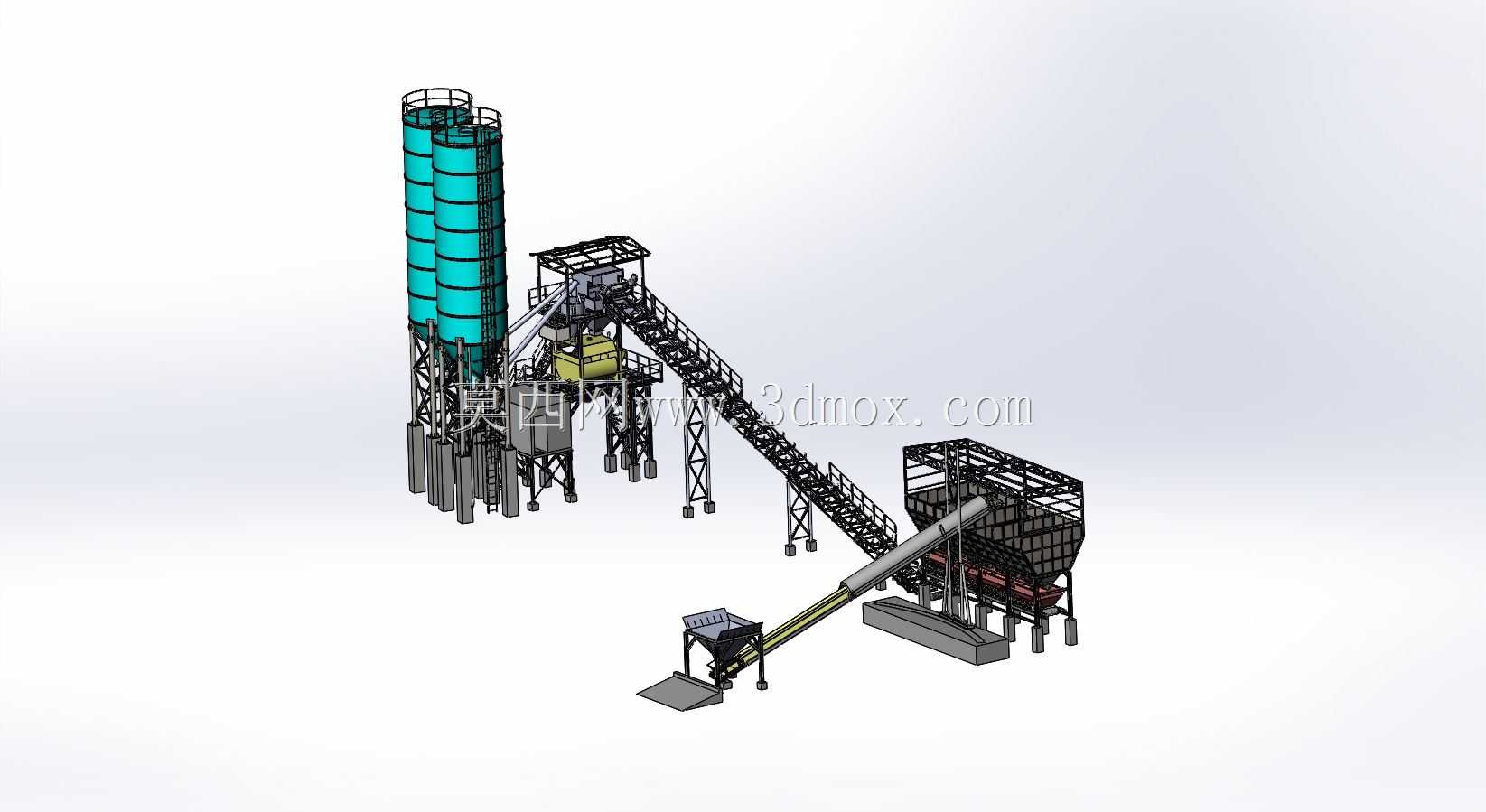

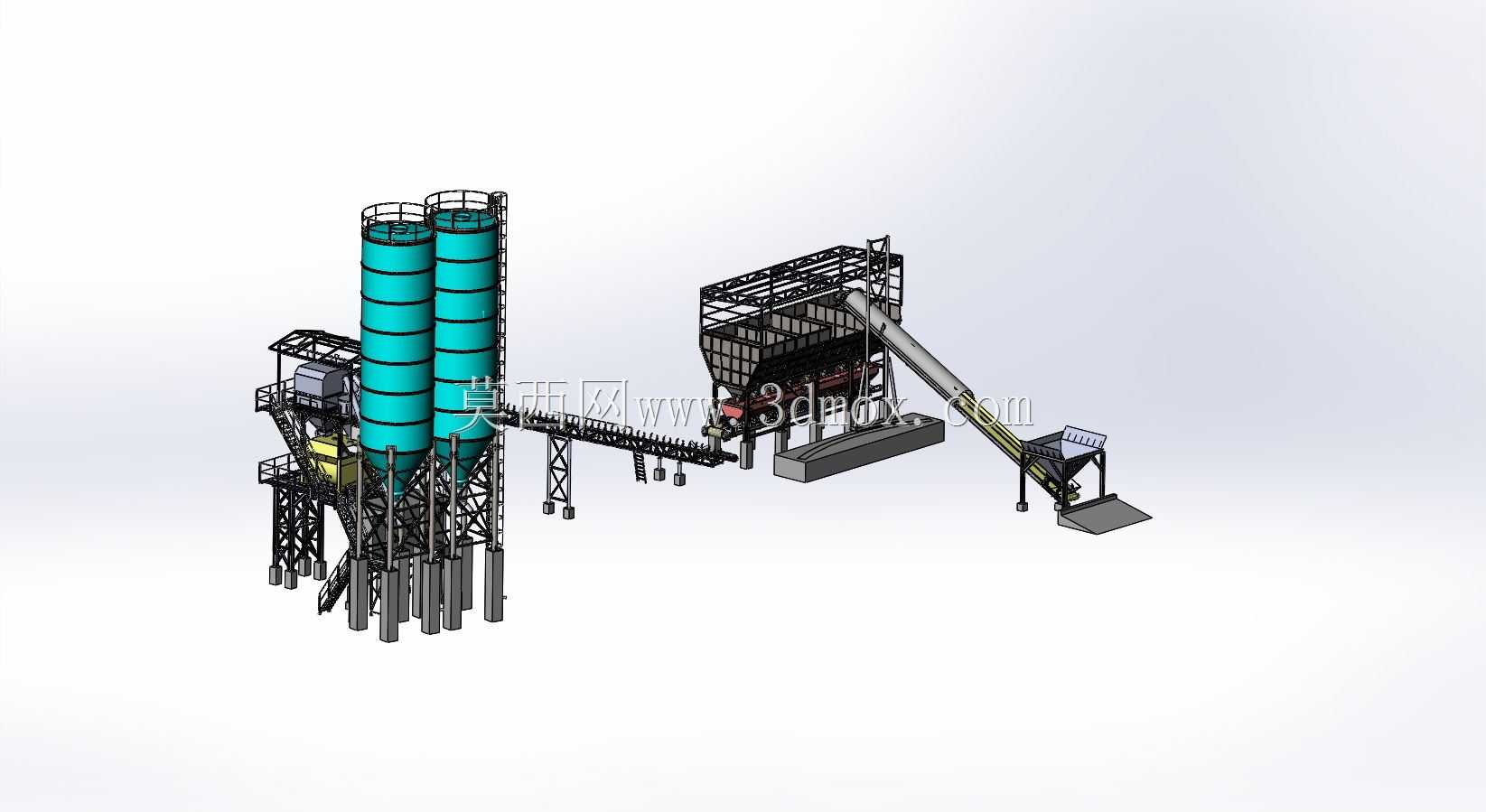

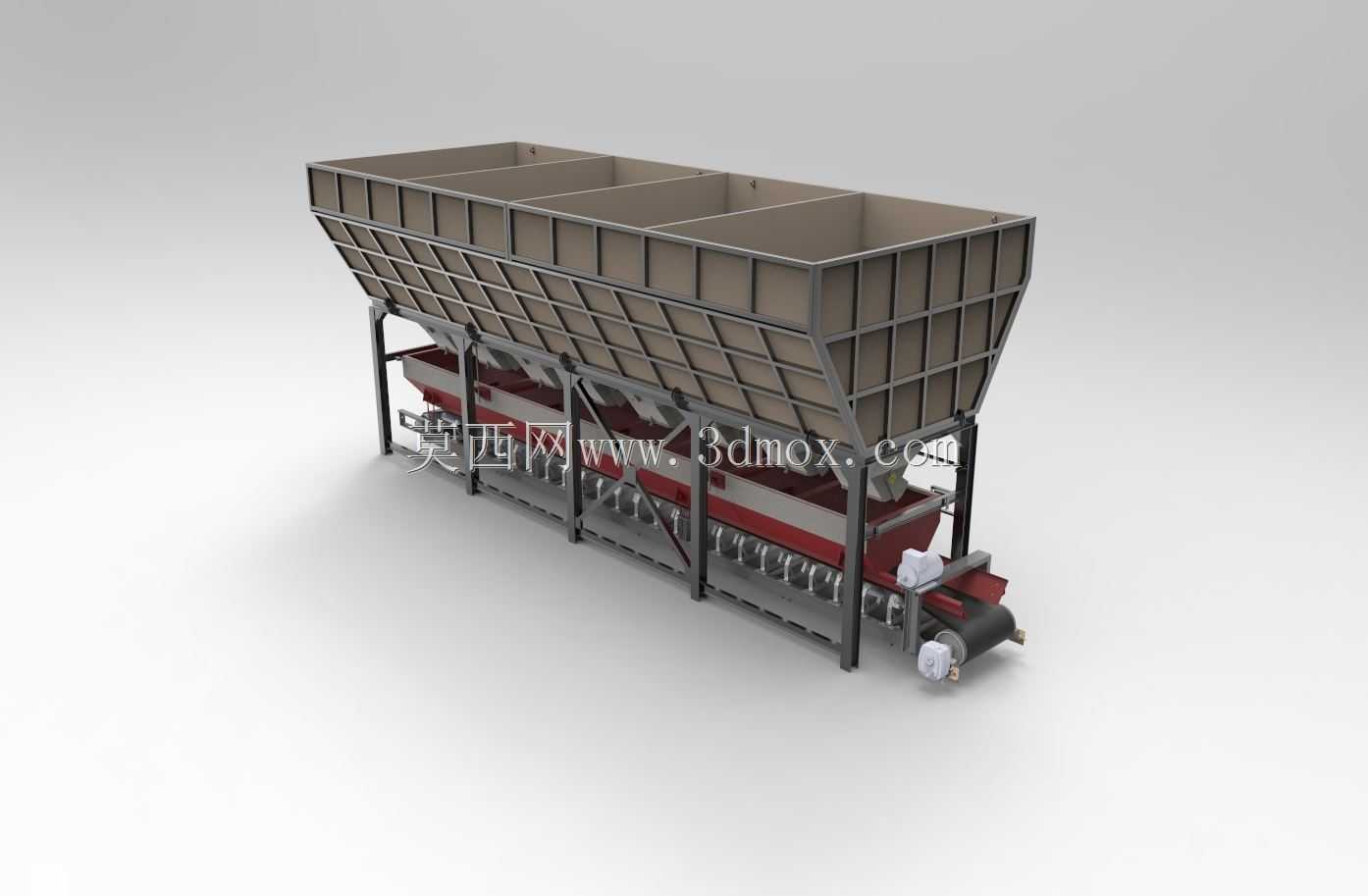

该储料配料箱体主要应用于混凝土搅拌站、稳定土拌合站等建材生产场景，作为骨料配料环节的核心承载与计量单元，承担砂石、碎石、粉料等不同粒径散状物料的暂存、分仓计量与均匀给料功能，可同时适配4-6种不同规格物料的独立存储，避免不同品类物料混料影响配比精度，是拌合生产线前端物料供给的关键组成部分，直接决定成品拌合料的配比合规性与生产连续性。整体结构采用上部多格仓体、下部水平输送的集成化设计思路，上部仓体采用上宽下窄的倒梯形溜料结构，每个独立仓格内部设置顺滑的倾斜导料面，倾斜角度参考散状物料的自然安息角设计，确保物料能够依靠自重顺畅滑落至下部出料口，避免物料架桥、堵料等生产故障；仓格外围采用型钢框架搭配耐磨衬板的组合结构，框架承担整体载荷与外部冲击，衬板直接接触物料，可根据物料磨损特性更换不同耐磨等级的板材，延长设备整体使用寿命。下部集成水平皮带输送机构，每个仓格的出料口对应设置独立的计量卸料闸门，可根据预设配比参数控制各仓格的卸料量，物料落至下方水平输送皮带后，被统一输送至下一环节的搅拌主机内，实现多物料的连续精准配料。设计过程中充分考虑现场安装与运维边界，整体框架采用模块化分段设计，可拆分运输至现场后通过高强螺栓拼接，降低长途运输的尺寸限制；设备整体安装基础需匹配仓体总载荷预留平整硬化地面，两侧预留不小于1.2米的运维通道，方便人员定期检查闸门开合状态、皮带张紧度以及衬板磨损情况；顶部预留物料进料接口，可匹配装载机上料或者皮带机送料两种不同上料模式，适配不同规模的拌合站场地布局。仓体侧面设置的检修爬梯与观察口，可让运维人员直观查看内部物料存量与流动状态，及时处理卡料等异常情况；下部输送机构的驱动端设置防护外罩，避免运行过程中物料洒落卷入传动部件，提升设备运行的安全系数。该结构设计兼顾了大储量、高精度配料、连续输送的多重需求，能够在高粉尘、连续作业的恶劣生产环境下保持稳定运行，有效降低人工配料的劳动强度，提升拌合生产线的整体自动化水平与生产效率。
