二倍省力滑轮吊装作业模拟结构展示

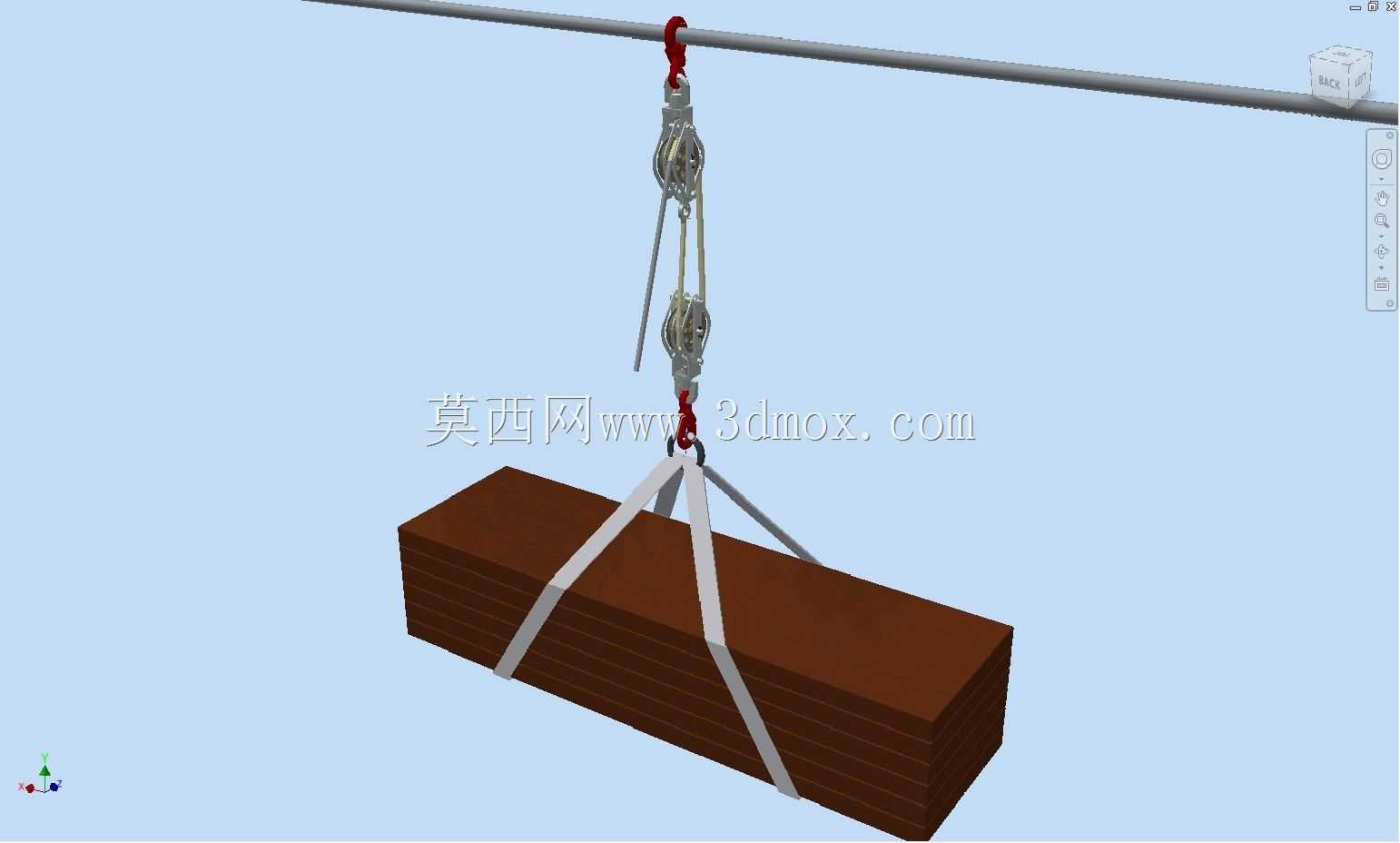

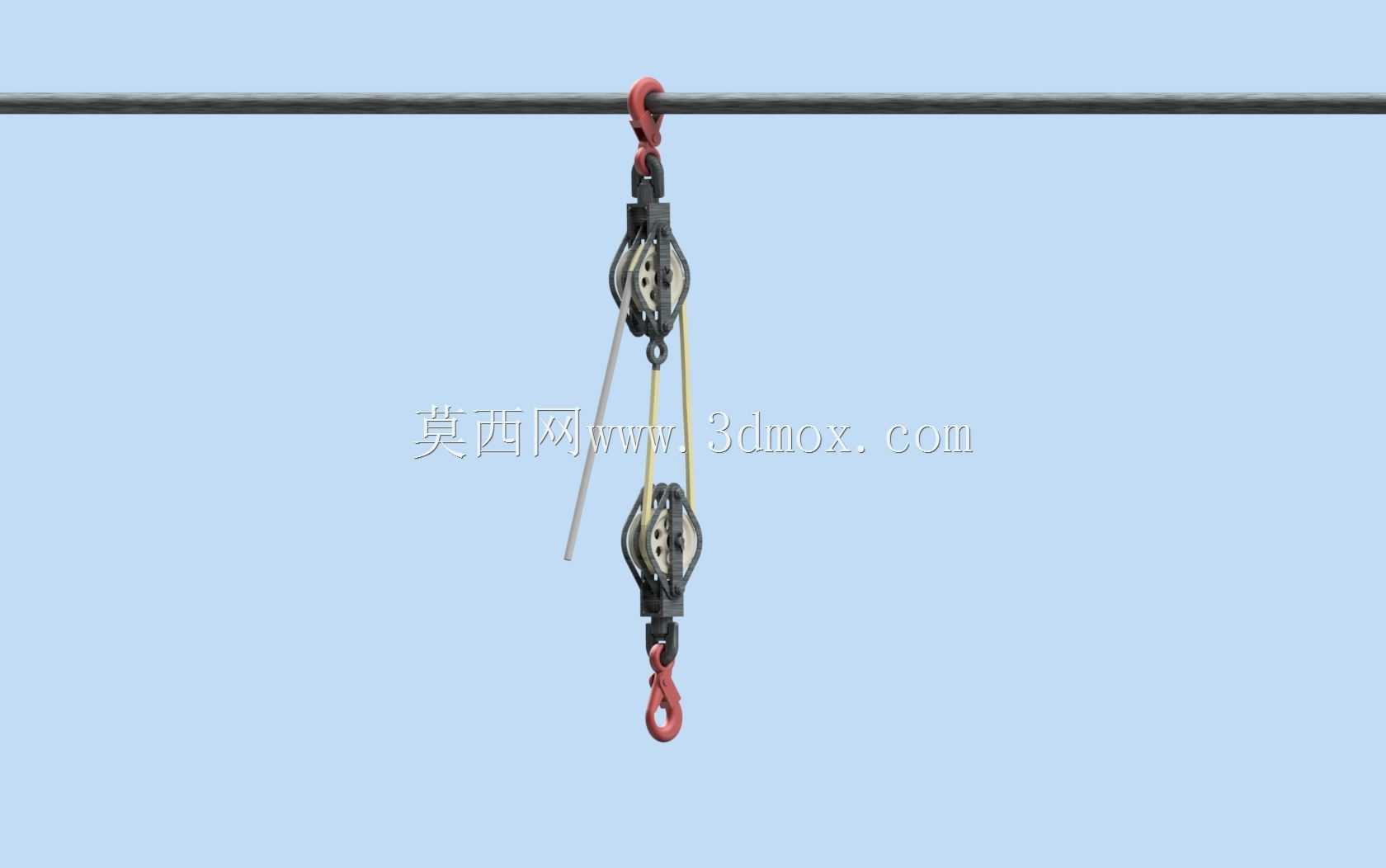

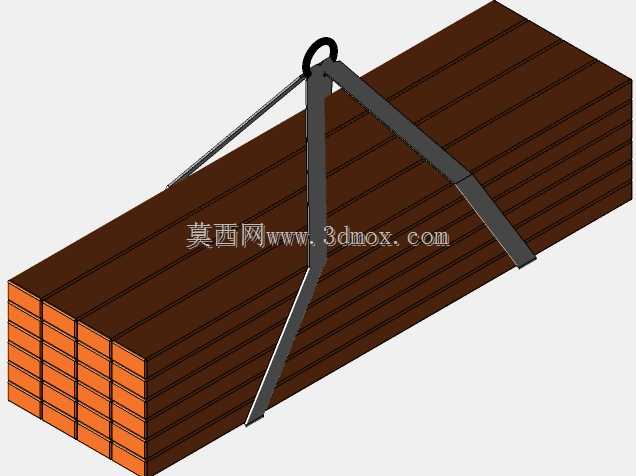

本次呈现的滑轮吊装结构，核心围绕二倍省力的动滑轮传动逻辑搭建，主要面向小型物料短途垂直吊运、车间轻型工件转序、仓储零散货物堆垛这类轻载起重场景设计，可适配手动葫芦配套、小型电动卷扬机牵引等多种动力输入形式，在不额外增加牵引端拉力上限的前提下，将单次起吊的额定载荷提升一倍，有效降低轻载起重作业的人力或设备动力负荷。整套结构采用上挂点定滑轮+中部动滑轮的排布逻辑，顶部定滑轮通过卸扣直接挂载在横向承载钢梁上，仅承担绳索导向功能，不改变载荷受力倍率；中部动滑轮直接与下部吊具索具连接，随被吊物料同步升降，通过两段绳索共同承担动滑轮及下部载荷的总重量，实现牵引端拉力为总载荷二分之一的省力效果，绳索两端分别为固定端与牵引端，固定端锚定在顶部挂点附近的承载结构上，牵引端可连接手动拉环或小型卷扬设备，操作时牵引端的移动距离为物料升降距离的两倍，符合动滑轮传动的位移与力的对应关系。设计过程中重点考量了绳索与滑轮绳槽的匹配度，滑轮绳槽的圆弧半径略大于绳索外径，避免绳索在槽内出现卡滞、过度挤压磨损的问题，同时滑轮两侧加装挡边结构，防止作业过程中绳索从绳槽脱出引发安全隐患；下部吊具采用分叉式吊带结构，吊带与动滑轮下部的吊环通过卸扣铰接，可自适应不同外形的被吊物料，针对规整长方体类物料可直接兜吊，针对带吊耳的工件也可直接挂接，适配性较强。从安装边界来看，整套滑轮结构挂载后，顶部定滑轮中心到下部吊具最低端的收拢状态长度适配常规车间层高的低矮起重需求，横向占用空间仅为滑轮直径的1.2倍，无需预留过大的安装避让空间，可在狭窄的车间通道、仓储货架间隙内完成吊装作业；滑轮整体采用对称式结构设计，动滑轮与定滑轮的中心始终保持在同一垂直线上，起吊过程中不会出现偏载倾斜的问题，绳索走向全程无锐角弯折，可有效延长绳索的使用寿命。这套结构的模拟还原，完整呈现了二倍滑轮省力机构的运动逻辑，可用于轻载起重作业的机构原理演示、小型吊具的结构设计参考，帮助作业人员直观理解动滑轮的力传导路径，在实际应用中可根据被吊物料的重量调整滑轮直径与绳索规格，在保证安全系数的前提下最大化发挥省力优势，降低轻载起重作业的操作难度。
