起重机用多瓣式液压抓斗结构设计

这款抓斗是适配桥式起重机、门式起重机、履带式起重机等起重设备的专用散料抓取属具，主要应用于港口散货装卸、工矿企业散料堆取、建筑渣土清运、废旧金属回收分拣、生活垃圾转运等作业场景，可针对矿石、煤炭、砂石、废钢、建筑垃圾、工业废渣等不同密度、不同形态的散状物料完成高效抓取与卸料作业，替代传统人工捆扎、料斗吊运的低效作业模式，大幅提升散状物料的转运装卸效率，降低作业过程中的人工劳动强度与安全风险。

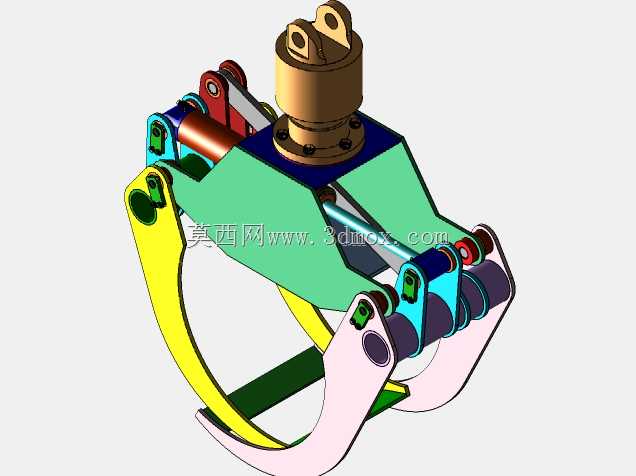

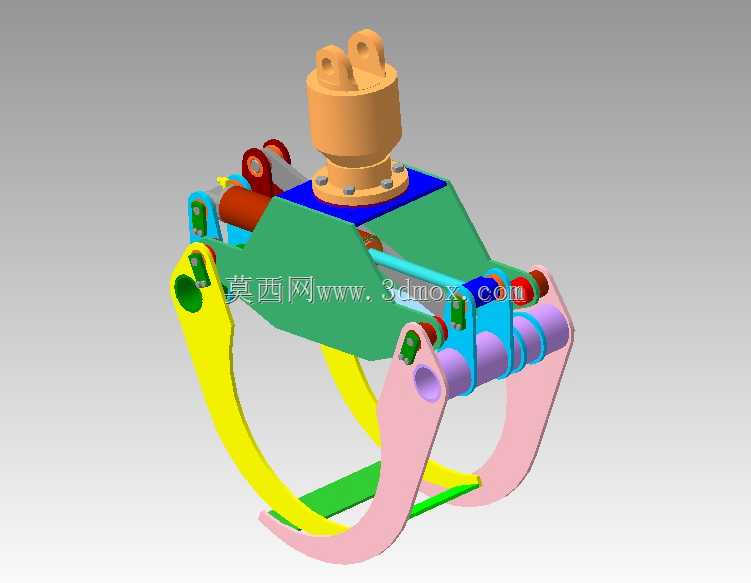

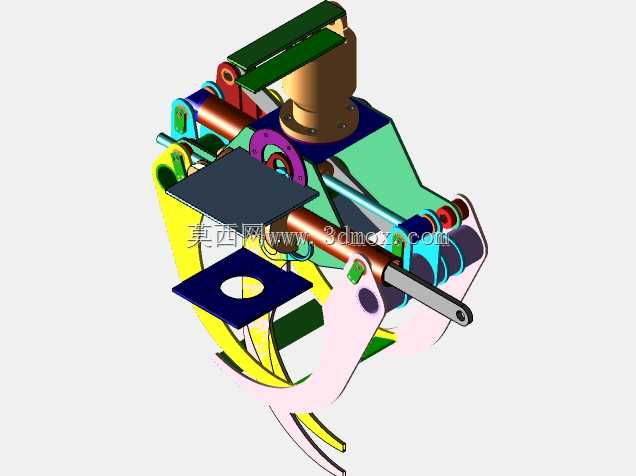

该抓斗采用液压驱动的开合结构，顶部设置标准起重连接法兰，可与不同吨位起重机的吊钩、回转机构直接适配安装，安装对接面的螺栓孔位按照通用起重属具的连接标准设计，无需额外制作过渡连接工装即可完成现场装配。整体结构分为顶部连接座、液压动力单元、主体支撑框架、对称布置的颚瓣组件四大部分，顶部连接座内置回转支撑结构，可配合起重机的回转机构实现360度全方向旋转，方便作业过程中调整抓取位置，无需反复移动起重机大车、小车机构即可对准料堆位置。

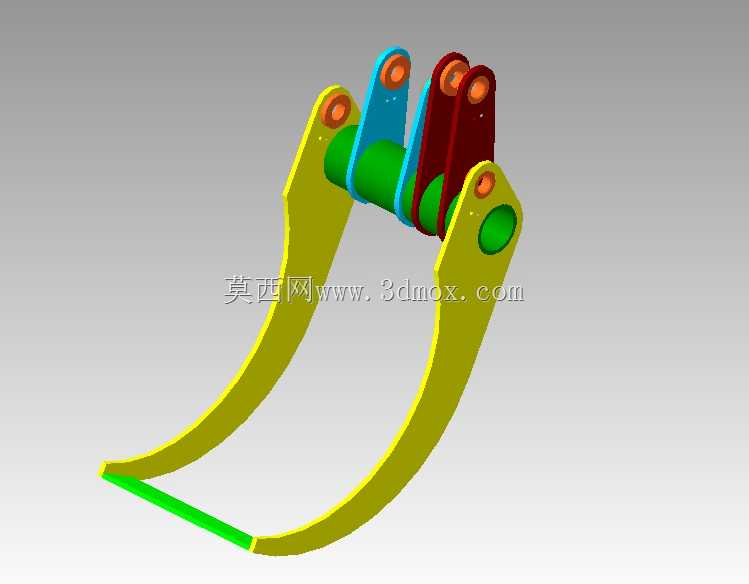

设计过程中针对不同颚瓣的受力特性做了差异化结构优化，不同弧度的颚瓣配合可在闭合时形成完整的封闭容料腔，避免抓取细碎物料时出现撒漏问题，颚瓣的刃口部位做了加厚耐磨处理，可适应抓取尖锐废钢、硬质矿石等强磨损物料的作业需求，延长易损部位的使用寿命。液压管路全部内置在主体支撑框架的结构空腔内，避免作业过程中物料碰撞、剐蹭造成管路损坏，所有铰接转动部位都设置了自润滑轴套，可适应户外多粉尘、高湿度的恶劣作业环境，减少日常维护的频次。

整体安装边界充分考虑通用起重机的起重余量与作业空间，闭合状态下整体外廓尺寸适配常规起重机的吊臂作业半径范围，张开状态下的颚瓣最大开度可覆盖常规散料堆的单次抓取取料面，单次抓取容重可根据配套起重机的额定起重量做对应参数匹配，颚瓣的开合速度通过液压阀组做了平滑调速设置，避免开合过程中出现冲击晃动，保证起重作业过程的平稳性。
