挖掘机工作臂及铲斗结构三维设计

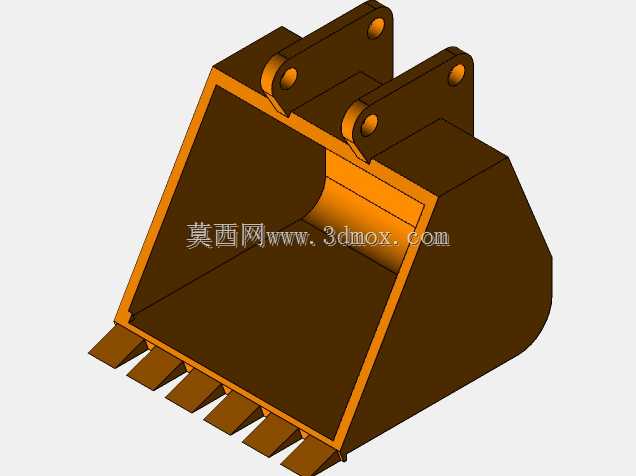

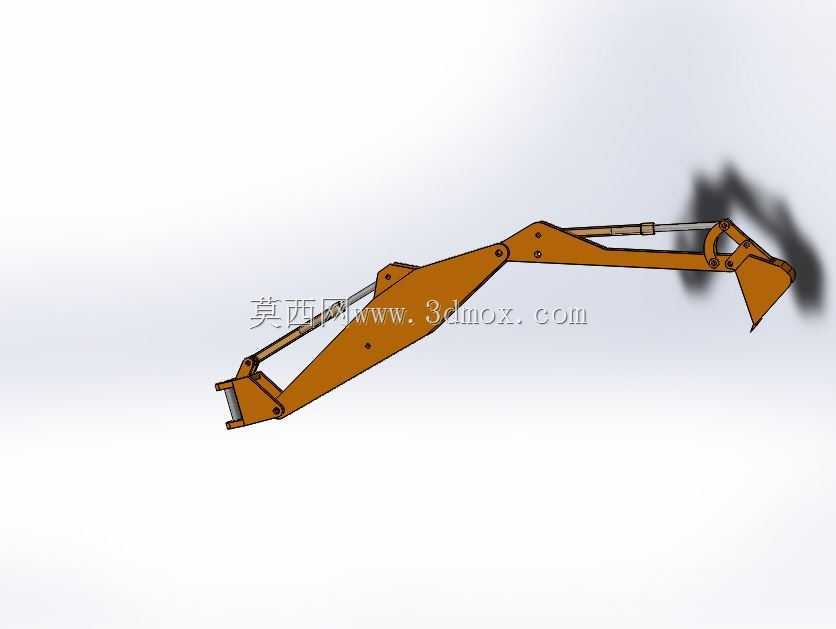

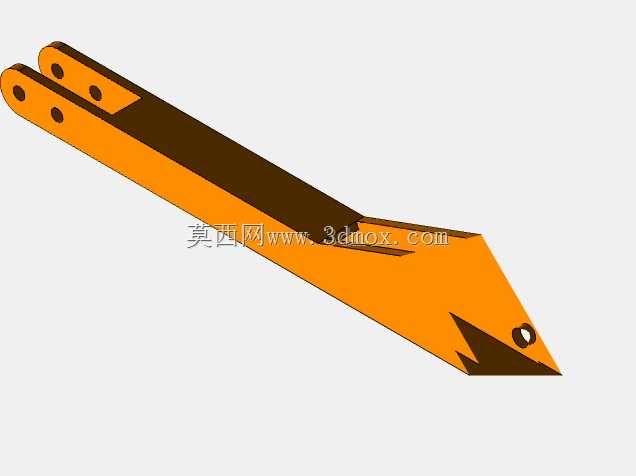

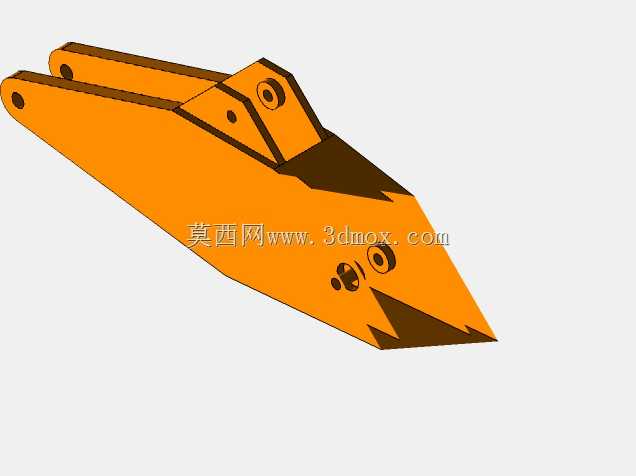

该结构是挖掘机核心作业执行单元，广泛应用于土石方开挖、矿山剥离、基建施工、河道清淤、物料装卸等各类工程作业场景，是挖掘机完成铲掘、提升、回转、卸料全作业流程的核心承载与动作执行部件，直接决定设备的作业范围、挖掘力与作业精度。整套结构由动臂、斗杆、铲斗三大主体构件，搭配液压油缸、铰接销轴、连杆传动机构组成，各铰接部位采用耐磨衬套设计，可承受作业过程中的交变冲击载荷，适配重载、连续作业的工况需求。设计过程中优先遵循受力传递路径优化原则，动臂采用变截面箱型焊接结构，在保证整体抗弯抗扭强度的同时，尽可能降低结构自重，减少动臂举升过程中的无效负载；斗杆根据挖掘作业的受力特点，在与斗杆油缸、铲斗油缸铰接的位置做了局部加厚处理，避免应力集中导致的结构开裂；铲斗斗唇部位预留了耐磨斗齿的安装接口，可根据作业物料的硬度更换不同类型的斗齿，提升不同工况下的作业适配性。液压系统采用双泵合流供油逻辑，动臂油缸、斗杆油缸、铲斗油缸分别对应控制对应构件的摆动动作，各油缸的铰接点位置经过反复运动仿真校核，既保证了最大挖掘深度、最大挖掘高度、最大卸载距离等核心作业参数满足常规工程需求，也规避了机构运动过程中的干涉问题，确保全行程动作流畅无卡滞。安装边界方面，动臂根部的铰接底座与挖掘机上部转台的连接尺寸匹配通用中型挖掘机的安装接口，无需额外改装即可直接适配同吨位级别的挖掘机主机；各液压油缸的进出油口采用标准液压管接头规格，可直接对接主机的液压管路系统，降低现场安装调试的难度。整套结构的铰接间隙控制在合理范围内，既保证转动灵活性，也避免间隙过大导致的作业晃动，提升操作手感与作业精度，可满足土方、砂石、松散物料等多种介质的铲掘作业需求，在市政施工、农田水利、矿山开采等场景下均可稳定发挥作业性能。
